2017 TOYOTA AURIS HYBRID Manuel du propriétaire (in French)

97
2Combiné d’instruments
UK_AURIS_HV_HB_EK (OM12L08K)
2. Combiné d'instruments
Témoins et témoins
d'avertissement....................... 98
Jauges et instruments ............. 103
Écran multifonctionnel ............. 106
Écran de contrôle/
consommation de l'énergie ... 115

98
UK_AURIS_HV_HB_EK (OM12L08K)
2. Combiné d'instruments
Les unités utilisées par le compteur de vitesse et certains témoins peuvent
varier en fonction de la région cible.
Témoins et témoins d'avertissement
Les témoins et témoins d'avertissem ent du combiné d'instruments et
de la console centrale informent le conducteur de l'état des différents
systèmes du véhicule.
À titre explicatif, l'illustration suivante montre tous les témoins d'aver-
tissement et les témoins allumés.

992. Combiné d'instruments
2
Combiné d’instruments
UK_AURIS_HV_HB_EK (OM12L08K)
Les témoins d'avertissement informent le conducteur des dysfonctionne-
ments présents dans les systèmes du véhicule.
Témoins d'avertissement
*1
(Rouge)
Témoin d'avertissement du
système de freinage
( P. 505)
*1Témoin de perte d'adhé-
rence ( P. 506)
*1
(Jaune)
Témoin d'avertissement du
système de freinage
( P. 505)
*1, 2
(sur modèles
équipés)
Témoin d’avertissement
PCS ( P. 507)
Témoin d'avertissement de
surchauffe de liquide de
refroidissement moteur
( P. 505)
Témoin d'avertissement de
niveau de carburant insuffi-
sant ( P. 507)
*1Témoin indicateur de dys-
fonctionnement ( P. 506)
Témoin de rappel de cein-
ture de sécurité du conduc-
teur et du passager avant
( P. 507)
*1Témoin d'avertissement
SRS ( P. 506)
*3Témoins de rappel de cein-
ture de sécurité des passa-
gers arrière ( P. 508)
*1
Témoin d'avertissement
ABS ( P. 506)
*1
(sur modèles équipés)
Témoin d'avertissement de
pression des pneus
( P. 508)
*1Témoin d'avertissement du
système de direction assis-
tée électrique ( P. 506)
*1Témoin d'avertissement
principal ( P. 508)

1002. Combiné d'instruments
UK_AURIS_HV_HB_EK (OM12L08K)
*1: Ces témoins s'allument lorsque le contact d'alimentation est placé en mode ON
pour indiquer qu'un contrôle des systèmes est en cours. Ils s'éteignent après la
mise en marche du système hybride ou après quelques secondes. Il peut y avoir un
dysfonctionnement dans le système si un témoin ne s'allume pas, ou si plusieurs
témoins ne s'éteignent pas. Faites contrôler le véhicule par un concessionnaire ou
un réparateur agréé Toyota, ou tout autre professionnel qualifié et convenablement
équipé.
*2: Le témoin clignote pour indiquer un dysfonctionnement.
*3: Ce témoin s'allume sur la console centrale.

1012. Combiné d'instruments
2
Combiné d’instruments
UK_AURIS_HV_HB_EK (OM12L08K)
Les témoins informent le conducteur de l'état de fonctionnement des diffé-
rents systèmes du véhicule.
Témoins
Témoin des clignotants
( P. 231)(sur modèles
équipés)
Témoin de simple-IPA
( P. 298)
Témoin de feux arrière
( P. 233)
*1, 2Témoin de perte d'adhé-
rence ( P. 314)
Témoin de feux de route
( P. 233)
*1Témoin VSC OFF
( P. 314)
*1
(sur modèles équipés)
Témoin de feux de route
automatiques ( P. 276)
*1
(sur modèles équipés)
Témoin d’avertissement
PCS ( P. 260)
(sur modèles équipés)
Témoin de feux antibrouil-
lards avant ( P. 239) Témoin EV ( P. 221)
Témoin de feu antibrouil-
lard arrière ( P. 239)
*3Témoin de sécurité
( P. 83, 90)
(sur modèles équipés)
Témoin de régulateur de
vitesse ( P. 286)
Témoin de mode de puis-
sance ( P. 226)
(sur modèles
équipés)
Témoin “SET” de régula-
teur de vitesse ( P. 286)
Témoin “ECO MODE”
( P. 226)
(sur modèles équipés)
Témoin LDA (avertisse-
ment de sortie de voie)
( P. 270)
Témoin de mode de
conduite EV ( P. 221)
(sur modèles équipés)
Témoin de capteur d'aide
au stationnement Toyota
( P. 291)
Témoin “READY”
( P. 215)

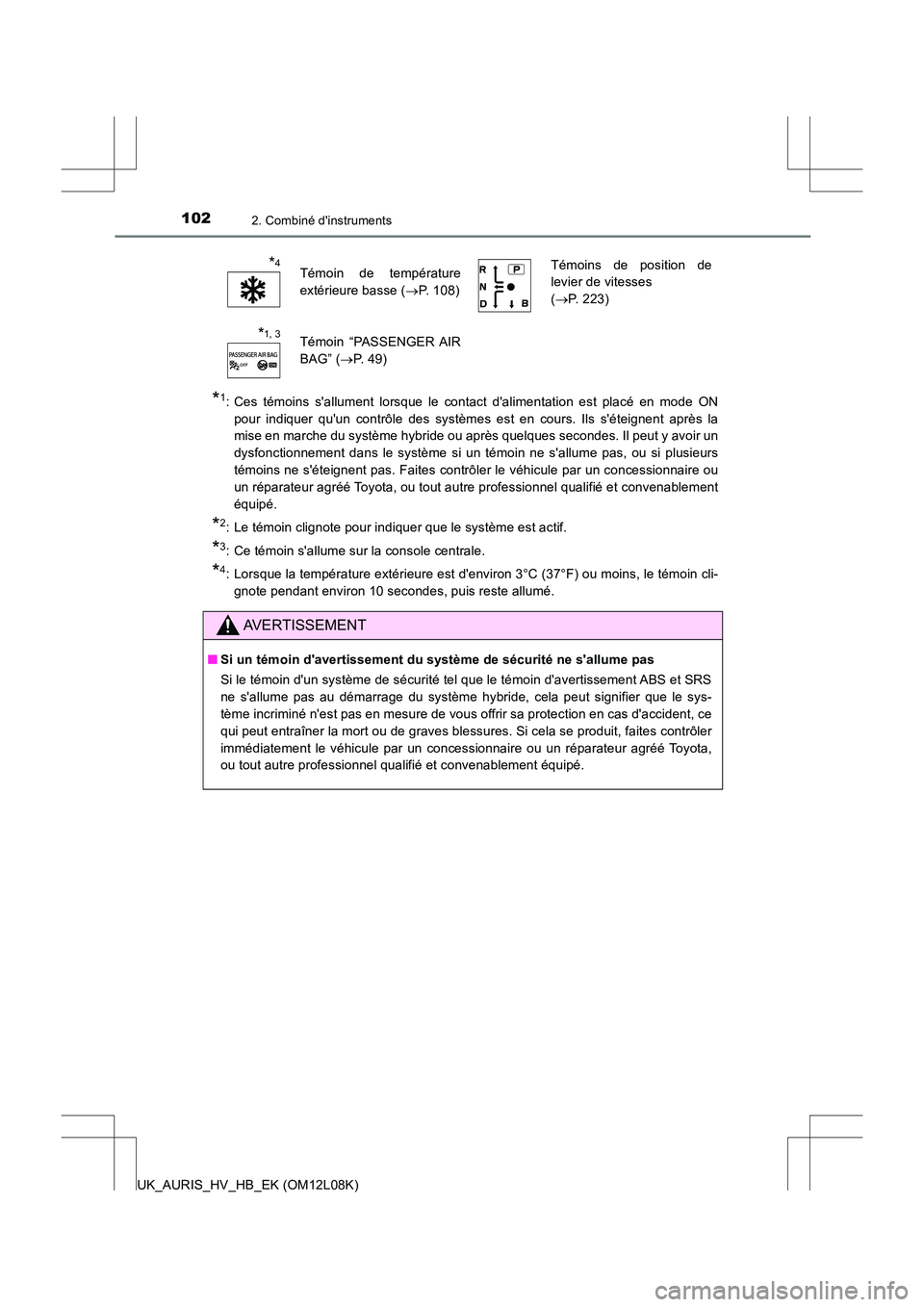

1022. Combiné d'instruments
UK_AURIS_HV_HB_EK (OM12L08K)
*1: Ces témoins s'allument lorsque le contact d'alimentation est placé en mode ON
pour indiquer qu'un contrôle des systèmes est en cours. Ils s'éteignent après la
mise en marche du système hybride ou après quelques secondes. Il peut y avoir un
dysfonctionnement dans le système si un témoin ne s'allume pas, ou si plusieurs
témoins ne s'éteignent pas. Faites contrôler le véhicule par un concessionnaire ou
un réparateur agréé Toyota, ou tout autre professionnel qualifié et convenablement
équipé.
*2: Le témoin clignote pour indiquer que le système est actif.
*3: Ce témoin s'allume sur la console centrale.
*4: Lorsque la température extérieure est d'environ 3°C (37°F) ou moins, le témoin cli-
gnote pendant environ 10 secondes, puis reste allumé.
*4Témoin de température
extérieure basse ( P. 108)
Témoins de position de
levier de vitesses
( P. 223)
*1, 3Témoin “PASSENGER AIR
BAG” ( P. 49)
AVERTISSEMENT
■Si un témoin d'avertissement du système de sécurité ne s'allume pas
Si le témoin d'un système de sécurité tel que le témoin d'avertissement ABS et SRS
ne s'allume pas au démarrage du système hybride, cela peut signifier que le sys-
tème incriminé n'est pas en mesure de vous offrir sa protection en cas d'accident, ce
qui peut entraîner la mort ou de graves blessures. Si cela se produit, faites contrôler
immédiatement le véhicule par un concessionnaire ou un réparateur agréé Toyota,
ou tout autre professionnel qualifié et convenablement équipé.

1032. Combiné d'instruments
2
Combiné d’instruments
UK_AURIS_HV_HB_EK (OM12L08K)
Témoin du système hybride
Affiche le niveau de puissance ou de régénération du système hybride (P. 104)
Compteur de vitesse
Affiche la vitesse du véhicule.
Température extérieure
Affiche la température extérieure dans une plage comprise entre -40°C (-40°F) et
50°C (122°F). Le témoin de température extérieure basse s'allume lorsque la tem-
pérature ambiante est inférieure ou égale à 3°C (37°F).
Témoins de position du levier de vitesses
Affiche la position du levier de vitesses. ( P. 223)
Jauge de carburant
Affiche la quantité de carburant restant dans le réservoir.
Écran multifonctionnel
P. 1 0 6
Jauges et instruments
1
2
3
4
5
6

1042. Combiné d'instruments
UK_AURIS_HV_HB_EK (OM12L08K)
■Les instruments et l'affichage s'allument lorsque
Le contact d'alimentation est en mode ON.
■ Affichage de la température extérieure
● Dans les situations suivantes, la température extérieure correcte risque de ne pas
s'afficher, ou le temps de réponse de l'affichage risque d'être plus long qu'à l'accoutu-
mée.
• À l'arrêt ou à basse vitesse (moins de 15 km/h [9 mph])
• Lorsque la température extérieure a brusquement changé (à l'entrée/la sortie d'un
garage, dans un tunnel, etc.)
● Si “ ” est affiché en continu, le système peut présenter un dysfonctionnement.
Amenez votre véhicule chez un concessionnaire ou un réparateur agréé Toyota, ou
tout autre professionnel qualifié et convenablement équipé.
■ Témoin du système hybride
● Maintenez l'aiguille de l'indicateur dans la zone Éco pour obtenir les meilleurs résul-
tats possibles en matière de conduite éco-responsable.
● La zone de charge indique l'état de la régénération*. L'énergie régénérée est utilisée
pour recharger la batterie du système hybride (batterie de traction).
*: Tel qu'utilisé dans le présent manuel, le terme “régénération” désigne la conversion
en énergie électrique de l'énergie cinétique engendrée par le mouvement du véhi-
cule.
■ Régime moteur
Sur les véhicules hybrides, le régime moteur est contrôlé avec précision afin d'aider à
améliorer la consommation de carburant et de réduire les émissions polluantes, etc.
Le régime moteur affiché peut différer même si les conditions d'utilisation et de
conduite du véhicule sont identiques.
Zone de charge
Indique la charge par régénération.
Zone Éco hybride
Indique que le moteur à essence n'est pas
utilisé très souvent.
Le moteur à essence s'arrête et redémarre
automatiquement dans diverses conditions.
Zone de mode Éco
Indique que vous conduisez le véhicule de
manière éco-responsable.
Zone de mode puissance
Indique une conduite en dehors de la plage
de conduite éco-responsable (conduite à
pleine puissance, etc.)
1
2
3
4
