2017 TOYOTA 86 audio

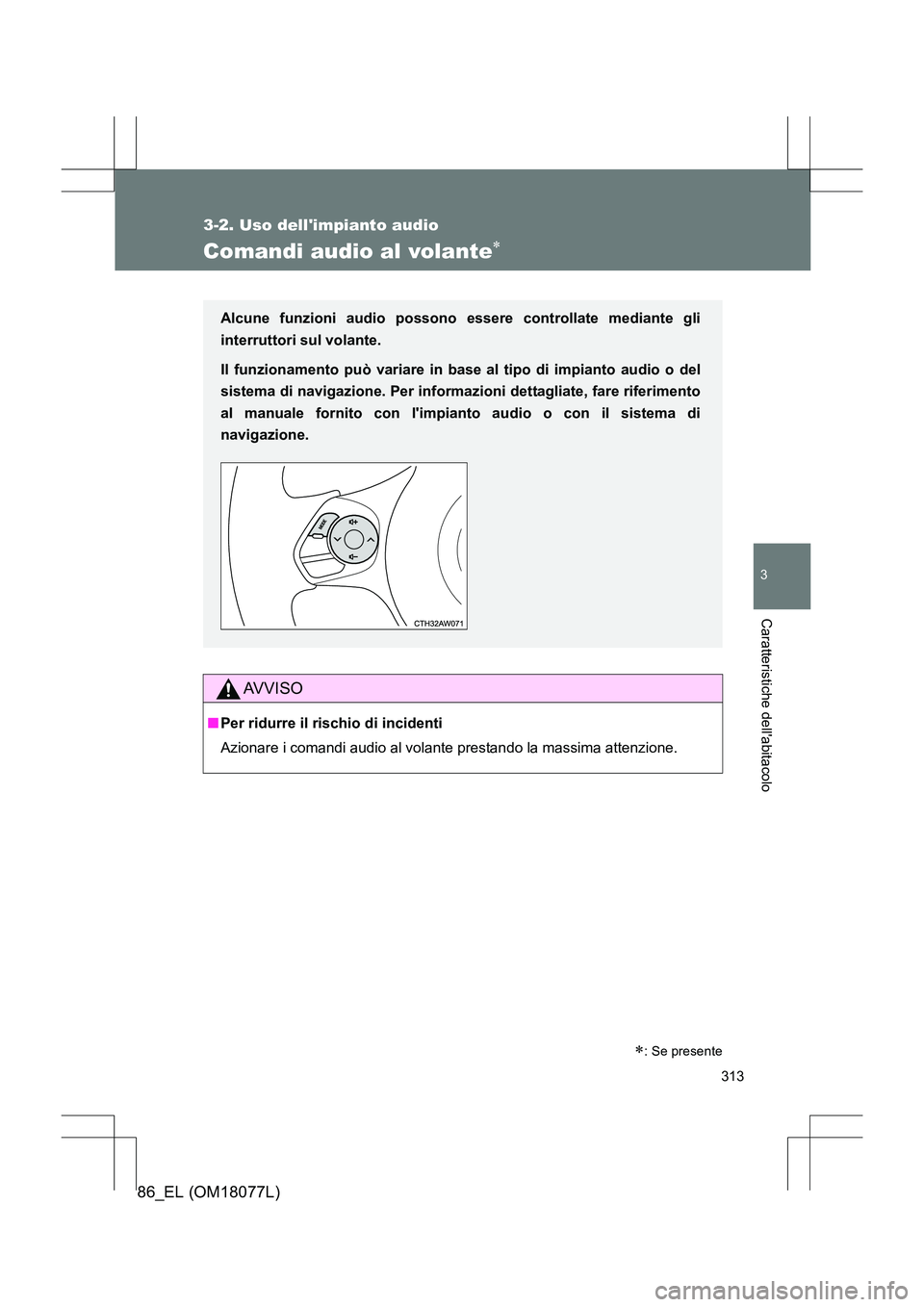

313
3-2. Uso dell'impianto audio
3
Caratteristiche dell'abitacolo
86_EL (OM18077L)
Comandi audio al volante∗
Alcune funzioni audio possono essere controllate mediante gli
interruttori sul volante.
Il funzionamento può variare in base al tipo di impianto audio o del
sistema di navigazione. Per informazioni dettagliate, fare riferimento
al manuale fornito con l'impianto audio o con il sistema di
navigazione.
AVVISO
■ Per ridurre il rischio di incidenti
Azionare i comandi audio al volante prestando la massima attenzione.
∗: Se presente

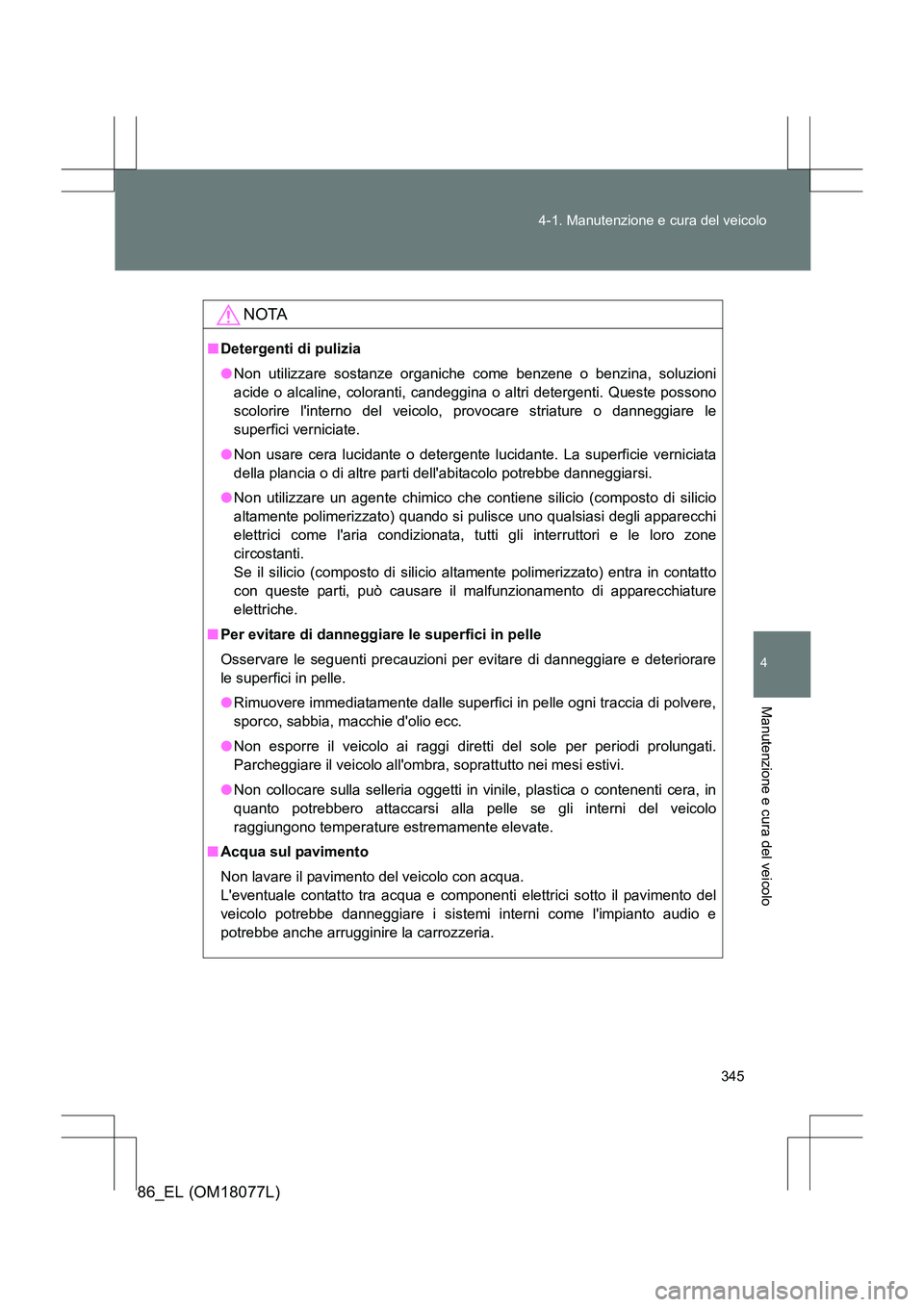

345
4-1. Manutenzione e cura del veicolo
4
Manutenzione e cura del veicolo
86_EL (OM18077L)
NOTA
■
Detergenti di pulizia
●Non utilizzare sostanze organiche come benzene o benzina, soluzioni
acide o alcaline, coloranti, candeggi na o altri detergenti. Queste possono
scolorire l'interno del veicolo, provocare striature o danneggiare le
superfici verniciate.
● Non usare cera lucidante o detergente lucidante. La superficie verniciata
della plancia o di altre parti dell'abitacolo potrebbe danneggiarsi.
● Non utilizzare un agente chimico che contiene silicio (composto di silicio
altamente polimerizzato) quando si pulisce uno qualsiasi degli apparecchi
elettrici come l'aria condizionata, tu tti gli interruttori e le loro zone
circostanti.
Se il silicio (composto di silicio altamente polimerizzato) entra in contatto
con queste parti, può causare il malfunzionamento di apparecchiature
elettriche.
■ Per evitare di danneggiare le superfici in pelle
Osservare le seguenti precauzioni per evitare di danneggiare e deteriorare
le superfici in pelle.
● Rimuovere immediatamente dalle superfici in pelle ogni traccia di polvere,
sporco, sabbia, macchie d'olio ecc.
● Non esporre il veicolo ai raggi diretti del sole per periodi prolungati.
Parcheggiare il veicolo all'ombra, soprattutto nei mesi estivi.
● Non collocare sulla selleria oggetti in vinile, plastica o contenenti cera, in
quanto potrebbero attaccarsi alla pelle se gli interni del veicolo
raggiungono temperature estremamente elevate.
■ Acqua sul pavimento
Non lavare il pavimento del veicolo con acqua.
L'eventuale contatto tra acqua e componenti elettrici sotto il pavimento del
veicolo potrebbe danneggiare i sistemi interni come l'impianto audio e
potrebbe anche arrugginire la carrozzeria.

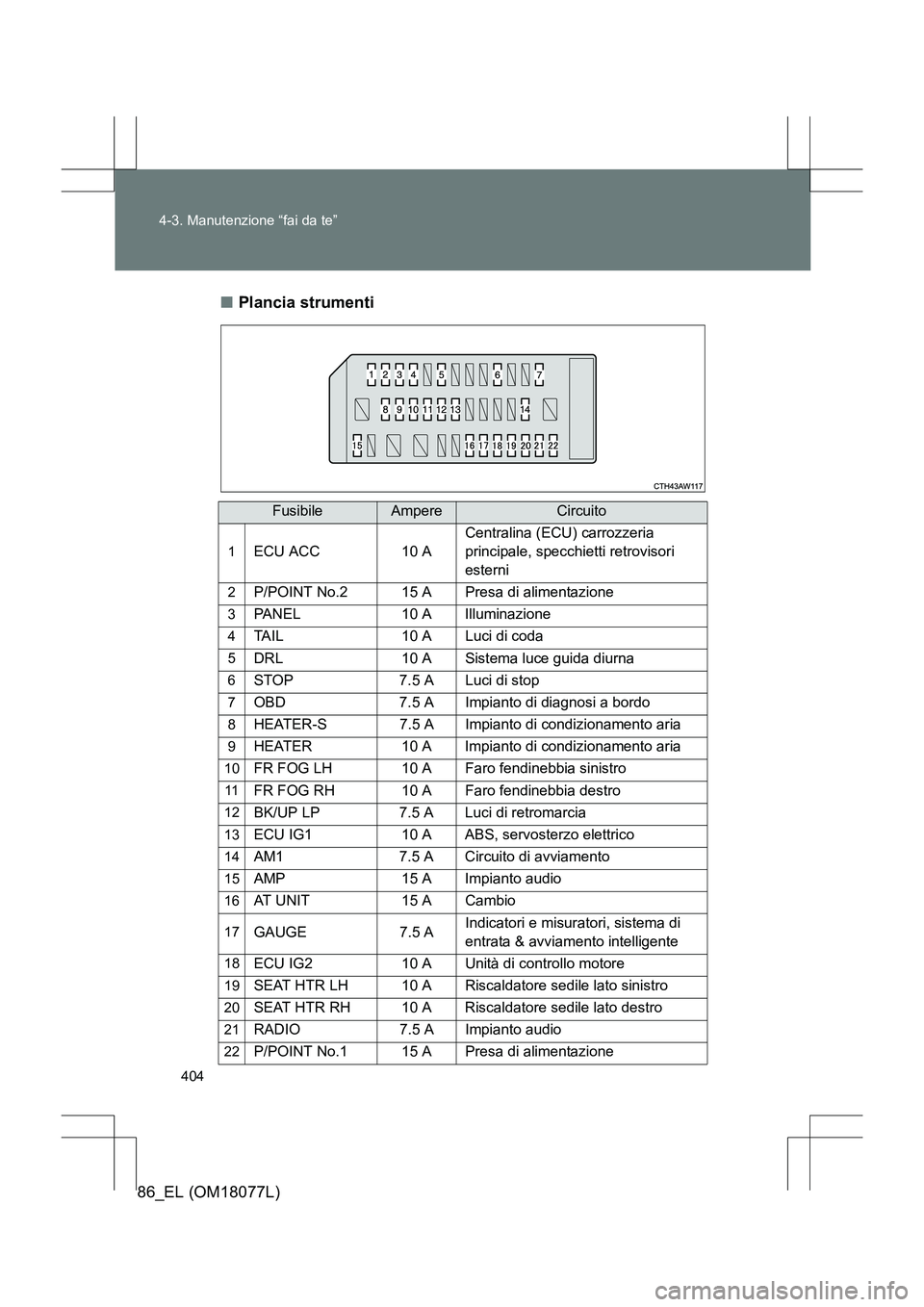

404
4-3. Manutenzione “fai da te”
86_EL (OM18077L)
■
Plancia strumenti
FusibileAmpereCircuito
1ECU ACC 10 A Centralina (ECU) carrozzeria
principale, specchietti retrovisori
esterni
2P/POINT No.2 15 A Presa di alimentazione
3PANEL 10 A Illuminazione
4TAIL 10 A Luci di coda
5DRL 10 A Sistema luce guida diurna
6STOP 7.5 A Luci di stop
7OBD 7.5 A Impianto di diagnosi a bordo
8HEATER-S 7.5 A Impianto di condizionamento aria
9HEATER 10 A Impianto di condizionamento aria
10FR FOG LH 10 A Faro fendinebbia sinistro
11FR FOG RH 10 A Faro fendinebbia destro
12BK/UP LP 7.5 A Luci di retromarcia
13ECU IG1 10 A ABS, servosterzo elettrico
14AM1 7.5 A Circuito di avviamento
15AMP 15 A Impianto audio
16AT UNIT 15 A Cambio
17GAUGE 7.5 A
Indicatori e misuratori, sistema di
entrata & avviamento intelligente
18ECU IG2 10 A Unità di controllo motore
19SEAT HTR LH 10 A Riscaldatore sedile lato sinistro
20SEAT HTR RH 10 A Riscaldatore sedile lato destro
21RADIO 7.5 A Impianto audio
22P/POINT No.1 15 A Presa di alimentazione

5

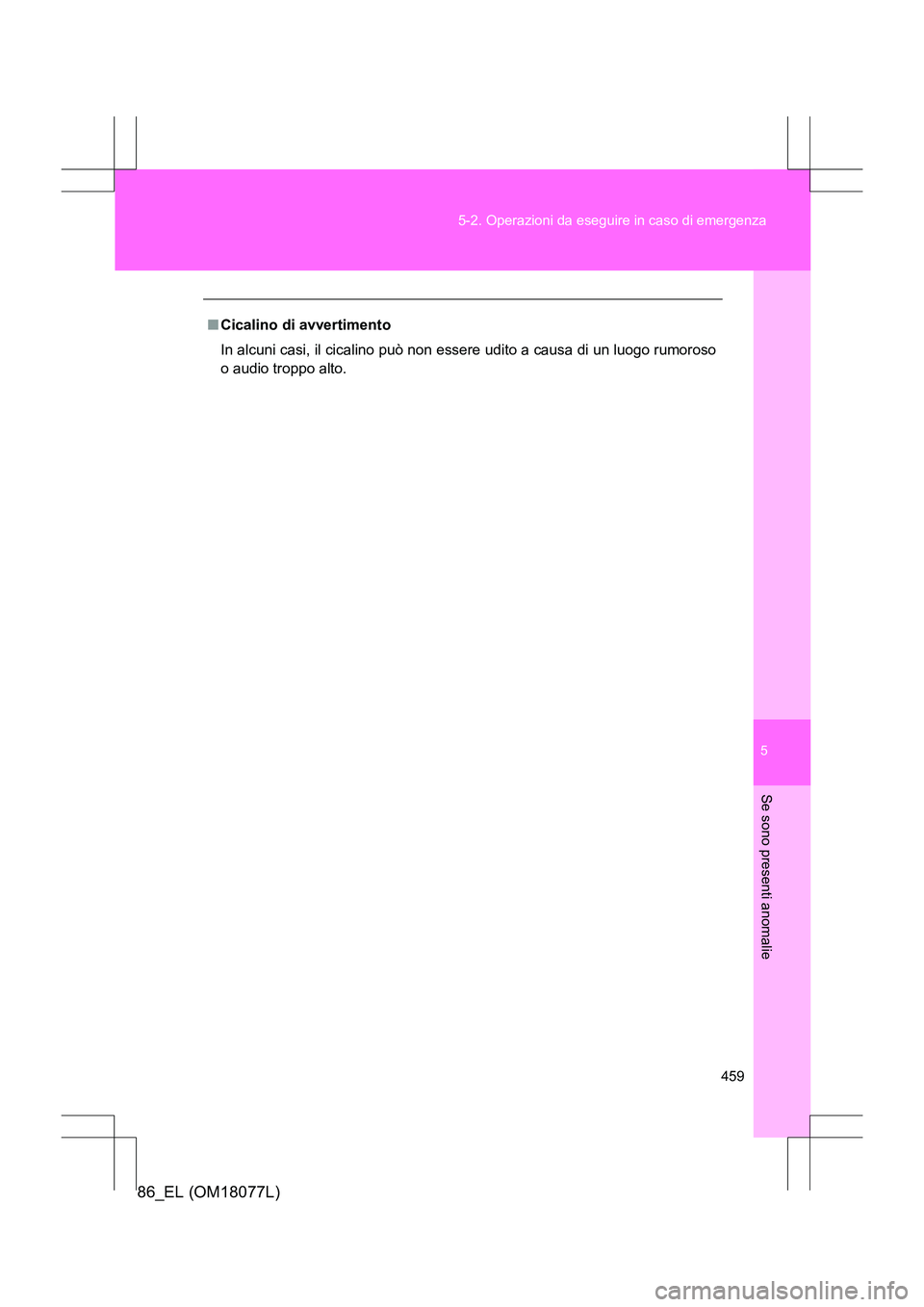

459
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
86_EL (OM18077L)
■
Cicalino di avvertimento
In alcuni casi, il cicalino può non essere udito a causa di un luogo rumoroso
o audio troppo alto.

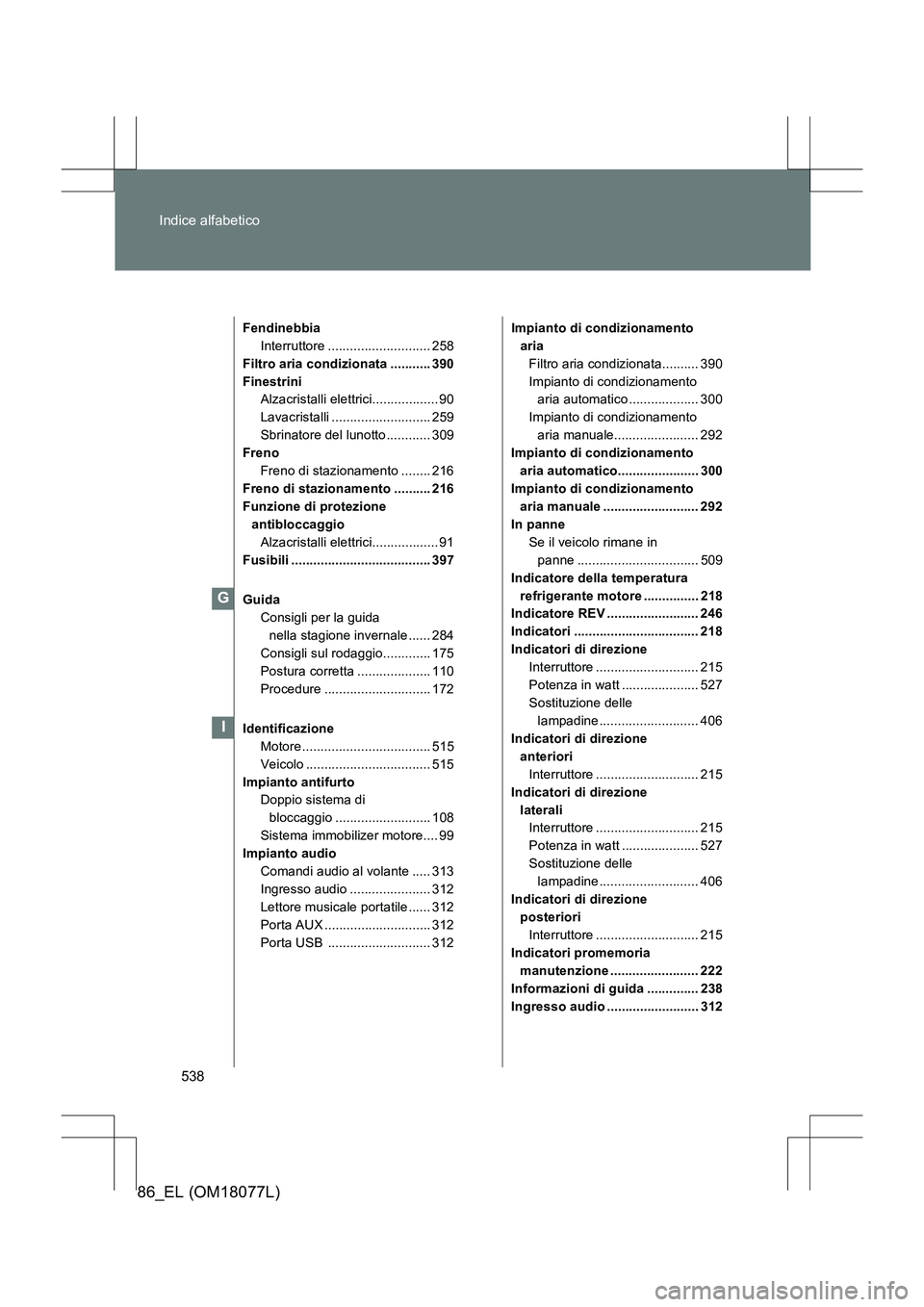

538
Indice alfabetico
86_EL (OM18077L)
Fendinebbia
Interruttore ............................ 258
Filtro aria condizionata ........... 390
Finestrini Alzacristalli elettrici.................. 90
Lavacristalli ........................... 259
Sbrinatore del lunotto............ 309
Freno Freno di stazionamento ........ 216
Freno di stazionamento .......... 216
Funzione di protezione antibloccaggioAlzacristalli elettrici.................. 91
Fusibili ...................................... 397
Guida Consigli per la guida nella stagione invernale ...... 284
Consigli sul rodaggio............. 175
Postura corretta .................... 110
Procedure ............................. 172
Identificazione Motore................................... 515
Veicolo .................................. 515
Impianto antifurto Doppio sistema di
bloccaggio .......................... 108
Sistema immobilizer motore.... 99
Impianto audio Comandi audio al volante ..... 313
Ingresso audio ...................... 312
Lettore musicale portatile...... 312
Porta AUX ............................. 312
Porta USB ............................ 312 Impianto di condizionamento
ariaFiltro aria condizionata.......... 390
Impianto di condizionamento aria automatico ................... 300
Impianto di condizionamento aria manuale....................... 292
Impianto di condizionamento aria automatico...................... 300
Impianto di condizionamento aria manuale .......................... 292
In panne Se il veicolo rimane in panne ................................. 509
Indicatore della temperatura refrigerante motore ............... 218
Indicatore REV ......................... 246
Indicatori .................................. 218
Indicatori di direzione
Interruttore ............................ 215
Potenza in watt ..................... 527
Sostituzione delle lampadine........................... 406
Indicatori di direzione anterioriInterruttore ............................ 215
Indicatori di direzione lateraliInterruttore ............................ 215
Potenza in watt ..................... 527
Sostituzione delle
lampadine........................... 406
Indicatori di direzione posterioriInterruttore ............................ 215
Indicatori promemoria manutenzione ........................ 222
Informazioni di guida .............. 238
Ingresso audio ......................... 312
G
I

539
Indice alfabetico
86_EL (OM18077L)
Interruttore
Attivazione/disattivazionemanuale airbag ................... 167
Interruttore “DISP”................. 232
Interruttore “ODO/TRIP” ................ 231, 236
Interruttore “TRACK” ............. 269
Interruttore alzacristalli elettrici .................................. 90
Interruttore antinebbia........... 258
Interruttore bloccaggio finestrino ............................... 90
Interruttore chiusura centralizzata ......................... 59
Interruttore di accensione ................. 188, 199
Interruttore di disattivazione
VSC/TRC .................... 268, 269
Interruttore luci di emergenza.......................... 418
Interruttore luci intermittenti di emergenza...................... 418
Interruttore motore ........ 188, 199
Interruttore selezione
modalità di guida ................ 205
Interruttore tergi-lavacristalli .................. 259
Interruttori del cambio ... 206, 209
Interruttori del comando audio a distanza ................. 313
Interruttori di controllo strumenti ............................. 235
Interruttori luci ....................... 253 Interruttore bloccaggio
finestrino .................................. 90
Interruttore di accensione..................... 188, 199
Interruttore motore .......... 188, 199
Interruttori del cambio .... 206, 209
Lampadine
Potenza in watt ..................... 527
Sostituzione .......................... 406
Lavafari ..................................... 259
Lavaggio e inceratura ............. 338
Leva del cambio Cambio automatico ............... 203
Cambio manuale................... 211
Se non è possibile spostare la leva del cambio
dalla posizione P ................ 494
Lingua (display multifunzione) ......... 246
Liquido Lavacristalli ........................... 371
Luce abitacolo Interruttore ............................ 315
Luce abitacolo....................... 315
Potenza in watt ..................... 527
Luce bagagliaio Potenza in watt ..................... 527
L

544
Indice alfabetico
86_EL (OM18077L)
Spia del regolatore della
velocità di crociera.............. 432
Spia di avvertimento principale ............................ 434
Spia di avvertimento sistema
servosterzo elettrico ........... 432
Spia di avvertimento temperatura del liquido
del cambio automatico........ 434
Spia di promemoria cintura di sicurezza......................... 434
Spia guasto ........................... 432
Spia pattinamento ................. 432
Temperatura refrigerante motore elevata.................... 431
Sportello carburante.................. 94
Sportello rifornimento carburante................................ 94
Sterzo Rilascio bloccasterzo .............. 85
Strumento Controllo luminosità della plancia ................................ 220
Display multifunzione .... 229, 234
Impostazioni .......................... 246
Indicatori ............................... 222
Messaggi di avvertimento ..... 441
Spie di avvertimento ............. 430
Strumenti............................... 218
Surriscaldamento, motore ...... 505 Tachimetro ............................... 218
Tappetino ................................. 331
Tergicristalli del
parabrezza ............................. 259
Traino
Traino in emergenza ............. 419
TRC ........................................... 267
Vano consolle .......................... 320
Vano portaoggetti .................... 318
Vano portaoggetti supplementare....................... 334
Volante Comandi audio...................... 313
Interruttori di controllo strumenti............................. 235
Regolazione ............................ 85
VSC ........................................... 267T
V
