2017 PEUGEOT PARTNER TEPEE ELECTRIC charging

18
Ne dirajte metalni nastavak na utičnici za
normalno punjenje ni nastavak na kabelu
za punjenje. Opasnost od strujnog
udara i/ili od neispravnosti.
Nikada ne spajajte i ne odspajajte kabel
ili pištolj za punjenje mokrim rukama
(opasnost od strujnog udara).
Punjenje se može prekinuti u svakom
trenutku vađenjem pištolja za punjenje.
Ako iznimno morate prekinuti punjenje
odspajanjem kabela za punjenje od električne
utičnice, obavezno morate prethodno pritisnuti
tipku Manual Stop na kontrolnom kućištu.

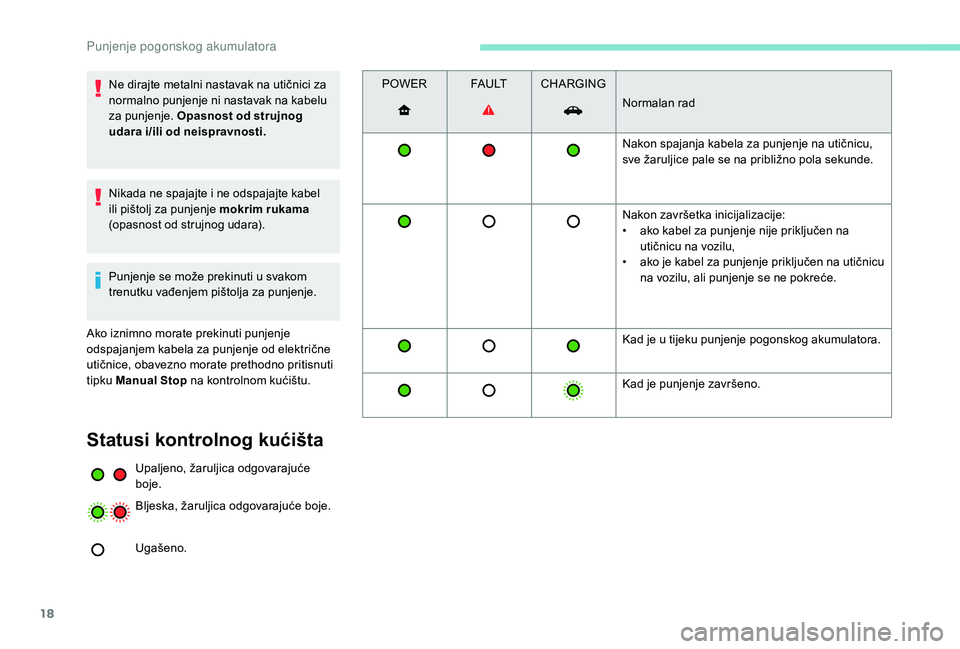

Statusi kontrolnog kućišta
Upaljeno, žaruljica odgovarajuće
boje.
Bljeska, žaruljica odgovarajuće boje.
Ugašeno. POWER
FA U LTCHARGING
Normalan rad
Nakon spajanja kabela za punjenje na utičnicu,
sve žaruljice pale se na približno pola sekunde.
Nakon završetka inicijalizacije:
•
a
ko kabel za punjenje nije priključen na
utičnicu na vozilu,
•
a
ko je kabel za punjenje priključen na utičnicu
na vozilu, ali punjenje se ne pokreće.
Kad je u tijeku punjenje pogonskog akumulatora.
Kad je punjenje završeno.
Punjenje pogonskog akumulatora

19
POWERFA U LTCHARGING

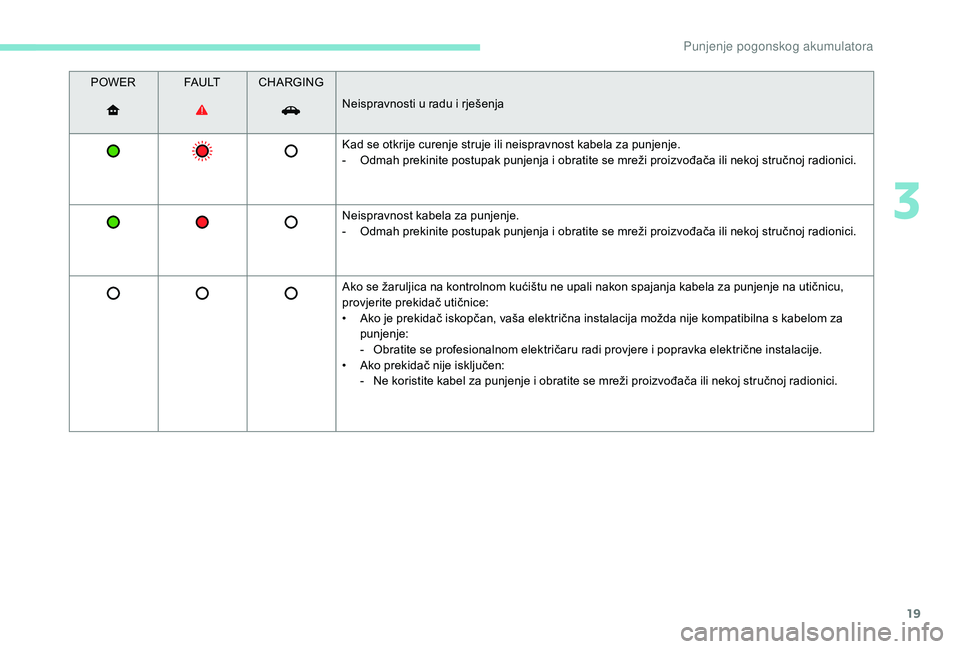

Neispravnosti u radu i rješenja
Kad se otkrije curenje struje ili neispravnost kabela za punjenje.
-

O
dmah prekinite postupak punjenja i obratite se mreži proizvođača ili nekoj stručnoj radionici.
Neispravnost kabela za punjenje.
-

O
dmah prekinite postupak punjenja i obratite se mreži proizvođača ili nekoj stručnoj radionici.
Ako se žaruljica na kontrolnom kućištu ne upali nakon spajanja kabela za punjenje na utičnicu,
provjerite prekidač utičnice:
•

A
ko je prekidač iskopčan, vaša električna instalacija možda nije kompatibilna s kabelom za
punjenje:
-

O
bratite se profesionalnom električaru radi provjere i popravka električne instalacije.
•

A
ko prekidač nije isključen:
-

N
e koristite kabel za punjenje i obratite se mreži proizvođača ili nekoj stručnoj radionici.
3
P

20

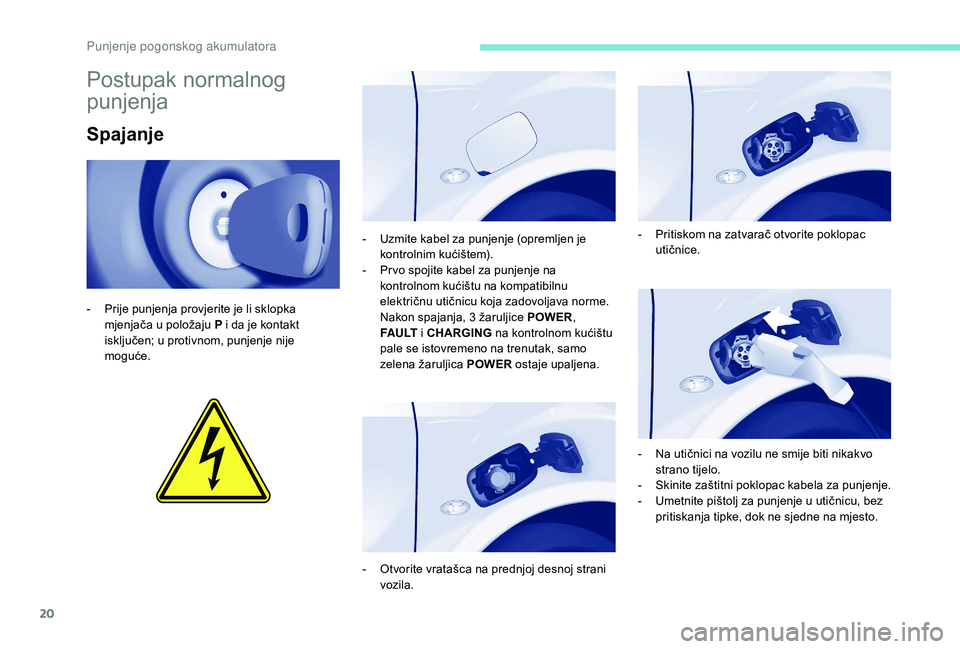

Postupak normalnog
punjenja
Spajanje
- Prije punjenja provjerite je li sklopka mjenjača u položaju P i da je kontakt
isključen; u protivnom, punjenje nije
moguće. -

U
zmite kabel za punjenje (opremljen je
kontrolnim kućištem).
-
P
r vo spojite kabel za punjenje na
kontrolnom kućištu na kompatibilnu
električnu utičnicu koja zadovoljava norme.
Nakon spajanja, 3 žaruljice POWER,
FA U LT i CHARGING na kontrolnom kućištu
pale se istovremeno na trenutak, samo
zelena žaruljica POWER ostaje upaljena.
-

O
tvorite vratašca na prednjoj desnoj strani
vozila. -

P
ritiskom na zatvarač otvorite poklopac
utičnice.
-
N
a utičnici na vozilu ne smije biti nikakvo
strano tijelo.
-
Sk

inite zaštitni poklopac kabela za punjenje.
-

U
metnite pištolj za punjenje u utičnicu, bez
pritiskanja tipke, dok ne sjedne na mjesto.
Punjenje pogonskog akumulatora

21

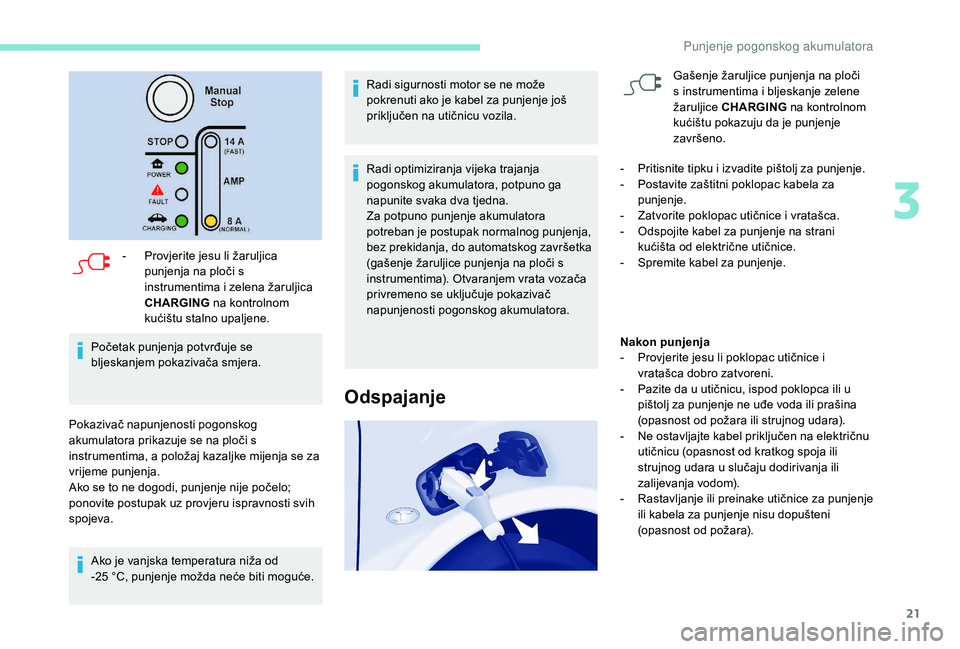

- Provjerite jesu li žaruljica punjenja na ploči s
instrumentima i zelena žaruljica
CHARGING na kontrolnom
kućištu stalno upaljene.
Početak punjenja potvrđuje se
bljeskanjem pokazivača smjera.
Pokazivač napunjenosti pogonskog
akumulatora prikazuje se na ploči s
instrumentima, a položaj kazaljke mijenja se za
vrijeme punjenja.
Ako se to ne dogodi, punjenje nije počelo;
ponovite postupak uz provjeru ispravnosti svih
spojeva. Ako je vanjska temperatura niža od
-25

°C, punjenje možda neće biti moguće. Radi sigurnosti motor se ne može
pokrenuti ako je kabel za punjenje još
priključen na utičnicu vozila.
Radi optimiziranja vijeka trajanja
pogonskog akumulatora, potpuno ga
napunite svaka dva tjedna.
Za potpuno punjenje akumulatora
potreban je postupak normalnog punjenja,
bez prekidanja, do automatskog završetka
(gašenje žaruljice punjenja na ploči s
instrumentima). Otvaranjem vrata vozača
privremeno se uključuje pokazivač
napunjenosti pogonskog akumulatora.
Odspajanje
Gašenje žaruljice punjenja na ploči
s instrumentima i bljeskanje zelene
žaruljice
CHARGING na kontrolnom
kućištu pokazuju da je punjenje
završeno.
-

P

ritisnite tipku i izvadite pištolj za punjenje.
-

P

ostavite zaštitni poklopac kabela za
punjenje.
-

Z

atvorite poklopac utičnice i vratašca.
-

O

dspojite kabel za punjenje na strani
kućišta od električne utičnice.
-

S

premite kabel za punjenje.
Nakon punjenja
-

P

rovjerite jesu li poklopac utičnice i
vratašca dobro zatvoreni.
-

P

azite da u utičnicu, ispod poklopca ili u
pištolj za punjenje ne uđe voda ili prašina
(opasnost od požara ili strujnog udara).
-

N

e ostavljajte kabel priključen na električnu
utičnicu (opasnost od kratkog spoja ili
strujnog udara u slučaju dodirivanja ili
zalijevanja vodom).
-

R

astavljanje ili preinake utičnice za punjenje
ili kabela za punjenje nisu dopušteni
(opasnost od požara).
