2017 PEUGEOT 3008 Instructieboekje (in Dutch)

311
3008-2_nl_Chap08_en cas-de-panne_ed01-2016

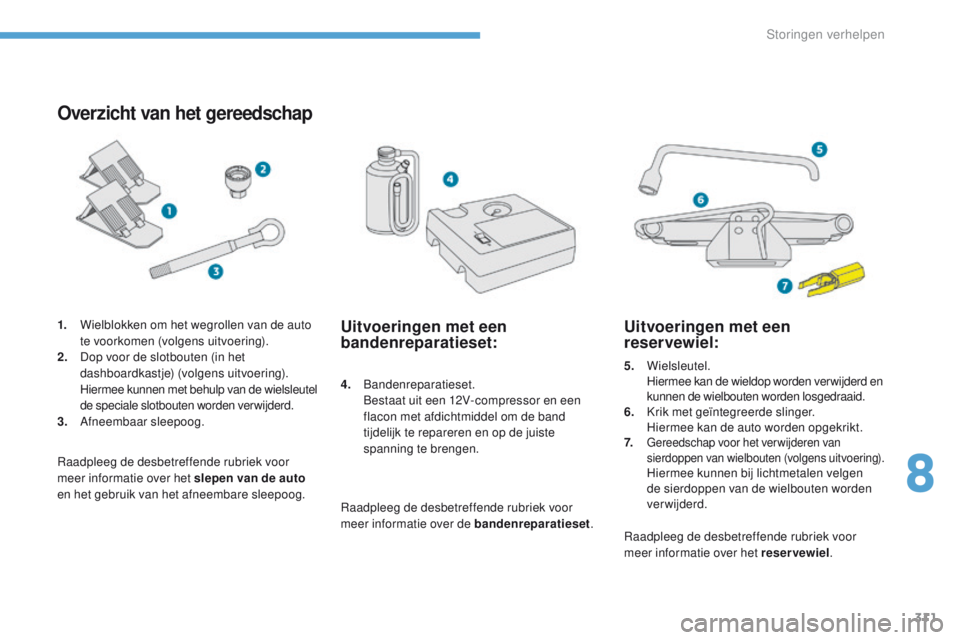

Overzicht van het gereedschap
4. Bandenreparatieset. Bestaat uit een 12V-compressor en een
flacon met afdichtmiddel om de band
tijdelijk te repareren en op de juiste
spanning te brengen.
Raadpleeg de desbetreffende rubriek voor
meer informatie over het slepen van de auto
en het gebruik van het afneembare sleepoog. 1.
W

ielblokken om het wegrollen van de auto
te voorkomen (volgens uitvoering).
2.
D

op voor de slotbouten (in het
dashboardkastje) (volgens uitvoering). H
iermee kunnen met behulp van de wielsleutel
de speciale slotbouten worden verwijderd.
3.
A

fneembaar sleepoog.
Uitvoeringen met een
bandenreparatieset:
Raadpleeg de desbetreffende rubriek voor
meer informatie over de bandenreparatieset .
Uitvoeringen met een
reser vewiel:
5. Wielsleutel. H
iermee kan de wieldop worden ver wijderd en
kunnen de wielbouten worden losgedraaid.
6.
K

rik met geïntegreerde slinger.
H

iermee kan de auto worden opgekrikt.
7.
gereedschap voor het verwijderen van
sierdoppen van wielbouten (volgens uitvoering). H
iermee kunnen bij lichtmetalen velgen
de sierdoppen van de wielbouten worden
verwijderd.
Raadpleeg de desbetreffende rubriek voor
meer informatie over het reservewiel .
8
Storingen verhelpen

312
3008-2_nl_Chap08_en cas-de-panne_ed01-2016

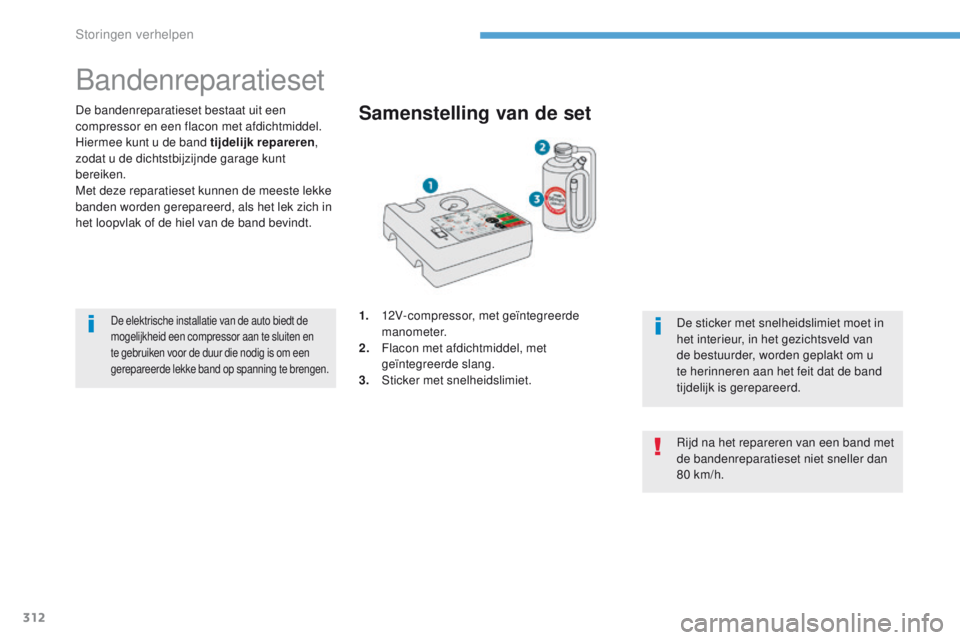

Bandenreparatieset
De bandenreparatieset bestaat uit een
compressor en een flacon met afdichtmiddel.
Hiermee kunt u de band tijdelijk repareren,
zodat u de dichtstbijzijnde garage kunt
bereiken.
Met deze reparatieset kunnen de meeste lekke
banden worden gerepareerd, als het lek zich in
het loopvlak of de hiel van de band bevindt.Samenstelling van de set
1. 12V-compressor, met geïntegreerde manometer.
2.
F

lacon met afdichtmiddel, met
geïntegreerde slang.
3.
S

ticker met snelheidslimiet. De sticker met snelheidslimiet moet in
het interieur, in het gezichtsveld van
de bestuurder, worden geplakt om u
te herinneren aan het feit dat de band
tijdelijk is gerepareerd.
Rijd na het repareren van een band met
de bandenreparatieset niet sneller dan
80 km/h.De elektrische installatie van de auto biedt de
mogelijkheid een compressor aan te sluiten en
te gebruiken voor de duur die nodig is om een
gerepareerde lekke band op spanning te brengen.
Storingen verhelpen

313
3008-2_nl_Chap08_en cas-de-panne_ed01-2016
Reparatiemethode
F Zet het contact af.
F P lak de sticker met de snelheidslimiet in
het interieur van de auto.
Ver wijder niet het voor werp dat de
lekkage heeft veroorzaakt uit de band.
F

R
ol de slang uit die onder de compressor is
opgeborgen.
F

S
luit de slang van de compressor aan op
de flacon met afdichtmiddel. F
H aal het dopje van het ventiel van de lekke
band en bewaar het op een schone plaats.
F

S
luit de slang van de flacon met
afdichtmiddel aan op het ventiel van de
lekke band en zet hem stevig vast.
F
K eer de flacon met afdichtmiddel om en
bevestig deze aan de desbetreffende
uitsparing van de compressor.
8
Storingen verhelpen

314
3008-2_nl_Chap08_en cas-de-panne_ed01-2016
Als na vijf tot zeven minuten de
gewenste bandenspanning niet is
bereikt, is de band niet te repareren met
de bandenreparatieset; neem contact
op met het P
e
ugeot
-
netwerk of een
gekwalificeerde werkplaats om u verder
te helpen.
Let op: het afdichtmiddel is schadelijk
bij inname en irriterend voor de ogen.
Houd het middel buiten het bereik van
kinderen.
De uiterste gebruiksdatum van het
middel is op de flacon vermeld.
go

oi de flacon na gebruik niet weg,
maar lever deze in bij het P
e

ugeot
-
n

etwerk of een officieel inzamelpunt.
Vergeet niet om bij het P
e

ugeot
-
n

etwerk of een gekwalificeerde
werkplaats een nieuwe flacon met
afdichtmiddel te kopen.
F

C

ontroleer of de schakelaar van de
compressor in de stand " O" staat.
F

R

ol de elektrische kabel, die onder de
compressor is opgeborgen, volledig uit.
F

S

luit de stekker van de compressor aan op
de 12V-aansluiting van de auto.
F

Z

et het contact aan. F

S

chakel de compressor in door de
schakelaar in de stand " I" te zetten tot de
bandenspanning is opgelopen tot 2,0 bar.
H

et afdichtmiddel wordt onder druk in de
band gespoten; maak de slang niet los van
het ventiel tijdens deze handeling (kans op
spatten).
Alleen de 12V-aansluitingen voorin en in de bagageruimte mogen worden gebruikt om de
compressor aan te sluiten.
De 12V-aansluiting aan de achterzijde van de middenconsole is niet geschikt voor dit gebruik.
Storingen verhelpen

315
3008-2_nl_Chap08_en cas-de-panne_ed01-2016
F Zet de schakelaar in de stand "O".
F V erwijder de set.
F

M
aak direct een rit van ongeveer vijf
kilometer met matige snelheid (tussen
20 en 60 km/h), zodat het afdichtmiddel het
lek kan dichten.
F

Z
et de auto stil en controleer de reparatie
en de bandenspanning met de set.
Controle / aanpassen bandenspanning
u kunt de compressor, zonder inspuiting
v an het afdichtmiddel, ook gebruiken om de
bandenspanning te controleren of de banden
op spanning te brengen.
F

V
er wijder het dopje van het ventiel van de
band en bewaar het op een schone plaats.
F

R
ol de slang uit die onder de compressor is
opgeborgen.
F

S
luit de slang aan op het ventiel en zet
hem stevig vast. F
C ontroleer of de schakelaar van de
compressor in de stand " O" staat.
F

R
ol de elektrische kabel, die onder de
compressor is opgeborgen, volledig uit.
F

S
luit de stekker van de compressor aan op
de 12V-aansluiting van de auto.
F

Z
et het contact aan.
8
Storingen verhelpen

316
3008-2_nl_Chap08_en cas-de-panne_ed01-2016
F Schakel de compressor in door de schakelaar in de stand " I" te zetten en
breng de band op de spanning die is
aangegeven op de bandenspanningssticker
van de auto.


o
m
de bandenspanning te verlagen:
druk op de zwarte knop op de slang van
de compressor, bij de aansluiting op het
ventiel.
F

Z
et, zodra de gewenste spanning is
bereikt, de schakelaar in de stand " O".
F

V
er wijder de set en berg deze op.
op d
eze sticker staat de
bandenspanning aangegeven.
Als de spanning van een of meer
banden is aangepast, moet het
bandenspanningscontrolesysteem
worden gereset.
Zie de desbetreffende rubriek
voor meer informatie over het
bandenspanningscontrolesysteem
.
Storingen verhelpen

317
3008-2_nl_Chap08_en cas-de-panne_ed01-2016
Reservewiel
Toegang tot het reservewiel
Het reservewiel bevindt zich onder de vloer van
de bagageruimte.
Raadpleeg voordat u het reservewiel gebruikt
de rubriek Boordgereedschap.
Afhankelijk van de uitvoering is er
een volwaardig stalen of aluminium
reservewiel aanwezig.
Afhankelijk van het land van verkoop
kan dit ook een noodreservewiel zijn.
In het geval van een lekke band kunt u het wiel met het bij de auto geleverde gereedschap
verwisselen volgens de onderstaande procedure.Verwijderen van het wiel
F Draai de centrale moer los.
F
V erwijder het bevestigingssysteem (moer
en bout).
F
t
i
l het reservewiel aan de achterzijde op
en trek het naar u toe.
F

V
er wijder het wiel uit de bagageruimte.
8
Storingen verhelpen

318
3008-2_nl_Chap08_en cas-de-panne_ed01-2016
Terugplaatsen van het wiel
F Leg het wiel in de reservewielbak.
F D raai de moer op de bout een aantal
omwentelingen los.
F

P
laats het bevestigingssysteem (moer en
bout) op het midden van het wiel.
Bandenspanningscontrolesysteem
Het reservewiel is niet voorzien van een
bandenspanningssensor.
Laat het repareren van de lekke band
uitvoeren door het P
e

ugeot
-
netwerk of
door een gekwalificeerde werkplaats.
F

D

raai de centrale moer vast tot deze klikt
en het wiel goed vastzit.
F

P

laats de gereedschapskist in het hart van
het wiel en klik de kist vast.
Storingen verhelpen
