2017 Peugeot 3008 Hybrid 4 sensor

264
3008-2_sv_Chap06_conduite_ed01-2016
Parkeringssensorer fram
Funktionen kopplas ur automatiskt om
en släpvagn kopplas på eller om en
cykelhållare monteras på dragkroken
(bilar med en dragkrok som installerats
enligt tillverkarens föreskrifter).I dåligt väder eller på vintern bör du
försäkra dig om att sensorerna inte är
täckta av lera, rimfrost eller snö. Då du
lägger i backväxeln informeras du av en
ljudsignal (långt pip) om att sensorerna
kan vara smutsiga.
Vissa ljudkällor (motorcykel,
lastbil, tryckluftsborr...) kan utlösa
parkeringssensorernas ljudsignaler.
Ljudet som sänds via högtalaren (fram
eller bak) upplyser dig om att hindret är
framför eller bakom bilen.
In-/urkoppling
Funktionen kopplas ur eller in via
inställningsmenyn av bilens parametrar på
skärmen.
Funktionens läge sparas i minnet när
tändningen slås ifrån.
Parkeringssensorerna kopplas ur medan
Parkeringsassistans-funktionen mäter
storleken på den lediga parkeringsfickan.
Läs under motsvarande rubrik för mer
information om Parkeringsassistans
.
Funktionsfel
Högtryckstvätt
När du tvättar bilen ska du hålla
munstycket mer än 30 centimeter från
sensorerna.Om ett funktionsfel uppstår när
backväxeln läggs i tänds denna
kontrollampa på instrumenttavlan, ett
meddelande visas och en ljudsignal
hörs (kort pip).
Låt en PEUGEOT-verkstad eller en annan
kvalificerad verkstad göra en kontroll av systemet.
I tillägg till parkeringssensorerna bak, kan
hinder också detekteras framför bilen i
hastigheter under 10 km/tim.
Parkeringssensorerna fram stängs av om
bilen stannar i mer än tre sekunder med en
framåtväxel ilagd, om inget hinder detekteras
eller så fort bilens hastighet överstiger 10 km/tim.
Körning

265
3008-2_sv_Chap06_conduite_ed01-2016
Panoramasikt
Allmänt
Parkeringsvy 1 - Parkeringsvy 2
Med motorn igång, kan du med detta system
visa vyer av omgivningen närmast bilen
på pekskärmen med hjälp av en kamera
med Parkeringsvy 1, eller två kameror med
Parkeringsvy 2.Skärmen är uppdelad i två delar: till vänster
finns en vy beroende av sammanhang, till
höger en vy av bilen uppifrån.
Parkeringshjälpens sensorer kompletterar
informationen om vyn av bilen uppifrån.
Olika vyer som beror på sammanhanget kan
visas i vänstra delen:
-


standardvy,
-


18 0 °- v y,
-

å
terskapad zoomad vy.Läget AUTO är aktiverat som standard.
I detta läge väljer systemet att visa den bästa
vyn (standard eller zoom) beroende på den
information som överförs av parkeringshjälpen.
Du kan när som helst under manövern ändra
typ av vy.
F

T
ryck på knappen som sitter i nedre
vänstra hörnet av pekskärmen.
F

V
älj en typ av vy:
●

"St

andard view",
●

"1

80° view",
●

"Z

oom view",
●

"AU

TO view".
Visningen uppdateras omedelbart till den valda
typen av vy.
Funktionens status sparas inte när tändningen
s l å s av.
6
Körning

266
3008-2_sv_Chap06_conduite_ed01-2016
De bilder som över förs av kameran eller
kamerorna kan störas av höjdskillnader.
Skuggiga områden, solsken eller
otillräcklig belysning kan leda till att
bilden blir mörkare och har mindre
kontraster.
Underhåll
Vid dåligt väder och på vintern ska du försäkra
dig om att sensorerna och kamerorna inte är
täckta av lera, rimfrost eller snö.
Kontrollera regelbundet att kamerornas linser
är rena.
Rengör vid behov kamerorna med en mjuk, torr
trasa.
Högtryckstvätt
När du tvättar bilen ska du inte rikta munstycket
närmare än 30 cm från kamerorna.
Detta system är en visuell hjälp som
inte under några omständigheter kan
ersätta vaksamhet från förarens sida.
Så här fungerar återskapning av bilden
Med en eller två kameror registrerar systemet
bilens omgivning under manövern.
En bild av bilen uppifrån i den närmaste
omgivningen återskapas i realtid, allteftersom
manövern fortskrider.
Med hjälp av denna bild blir det lättare att
parkera bilen rakt och se alla hinder i närheten.
Denna vy raderas automatiskt om bilen förblir
stillastående alltför länge. Med Parkeringsvy 2, rekonstrueras vyn via de
två kamerorna, såväl vid körning framåt som
vid backning.
När funktionen aktiveras kan det hända att
mittersta vyn inte återskapas. Om funktionen
aktiveras när bilen redan har kört kan mittvyn
återskapas helt.
Körning

267
3008-2_sv_Chap06_conduite_ed01-2016
Parkeringsvy 1
Sikt bakåt
Kameran som sitter på bakluckan aktiveras
genom att du lägger i backväxeln i en hastighet
på högst 10 km/h.
Funktionen inaktiveras:
-
a
utomatiskt vid hastigheter över cirka
10


km/h,
-
a

utomatiskt när bakluckan öppnas,
-

n
är backväxeln läggs ur (bilden fortsätter
att visas under 7 sekunder),
-

g
enom att du trycker på det röda krysset i
övre vänstra hörnet av pekskärmen.
AUTO-läget
Detta läge är aktiverat som standard.
I det automatiska läget växlas vyn bakifrån till
vyn uppifrån när du närmar dig ett hinder under
manövern, med hjälp av sensorerna som sitter
på bakre stötfångaren.
Standardvy
Området bakom bilen visas på skärmen.
De blå linjerna representerar bilens bredd med
backspeglarna utfällda, linjernas riktning är
beroende av rattens läge.
Räknat från bakre stötfångaren, motsvarar den
röda linjen ett avstånd på 30 cm och de två blå
linjerna ett avstånd på 1 m respektive 2 m.
Denna vy är tillgänglig i läget AUTO eller
genom val i ändringsmenyn för vy.
6
Körning

270
3008-2_sv_Chap06_conduite_ed01-2016
Sikt framåt och bakåtAUTO-läget
Detta läge är aktiverat som standard.
I det automatiska läget växlas vyn framåt till
vyn uppifrån när du närmar dig ett hinder under
manövern, med hjälp av sensorerna som sitter
på främre stötfångaren.
Standardvy
Området framför bilen visas på skärmen.
De blå linjerna representerar bilens bredd med
backspeglarna utfällda, linjernas riktning är
beroende av rattens läge.
Räknat från främre stötfångaren, motsvarar
den röda linjen ett avstånd på 30 cm och de två
blå linjerna ett avstånd på 1 m respektive 2 m.
Denna vy är tillgänglig i läget AUTO eller
genom val i ändringsmenyn för vy.
Med motorn i gång i en hastighet
under 20 km/h aktiveras funktionen
via menyna Körning
på pekskärmen:
F

Vä

lj " Panoramakameror ".
Läget AUTO visas som standard, med vyn
framåt om växellådan är i friläge eller en växel
är ilagd, eller med vyn bakåt om backväxeln är
ilagd.
Funktionen inaktiveras:
-

a

utomatiskt vid en hastighet över cirka
30

km/h (bilden försvinner tillfälligt från och
med 20 km/h),
-

g

enom att du trycker på det röda krysset i
övre vänstra hörnet av pekskärmen.
Körning

272
3008-2_sv_Chap06_conduite_ed01-2016
Parkeringsassistans
Systemet ger aktiv hjälp vid parkering genom
att mäta upp parkeringsplatsen och styr sedan
in den på parkeringsplatsen.
Det kontrollerar styrningen medan föraren
sköter gaspådrag, bromsning, växling och
koppling (manuell växellåda). Under de skeden
då bilen kör in och ut från parkeringsplatsen,
ger systemet föraren visuell information och
ljudinformation för att manövrerna ska ske
säkert. Flera manövrer framåt och bakåt kan
vara nödvändiga.Ratten roterar snabbt under
manövreringsfaserna: håll inte i ratten,
lägg inte händerna mellan rattekrarna
och se upp med vida kläder (sjalar,
slipsar, handväskor etc.) - Risk för
skador!
När Parkeringsassistans är aktiverad,
hindrar detta system övergång till
stoppläge med funktionen Stop & Start.
I stoppläge startas motorn igen när
Parkeringsassistans aktiveras.
Detta system för hjälp vid
manövrering innebär inte under några
omständigheter att föraren kan vara
mindre uppmärksam.
Föraren måste försäkra sig om att
P-platsen är fri från hinder under hela
manövern.
I vissa fall kan sensorerna inte
detektera små hinder som befinner sig i
deras döda vinklar.
Föraren kan när som helst ta tillbaka kontrollen
över styrningen genom att gripa tag i ratten. Parkeringsassistans hjälper föraren med
följande parkeringsmanövrer:
A.


Fickparkering.
B.
Ut

körning från en parkeringsficka.C.
P

arkering sida vid sida.
Funktionen Parkeringsassistans kan
inte användas när motorn är avstängd.
Körning

273
3008-2_sv_Chap06_conduite_ed01-2016

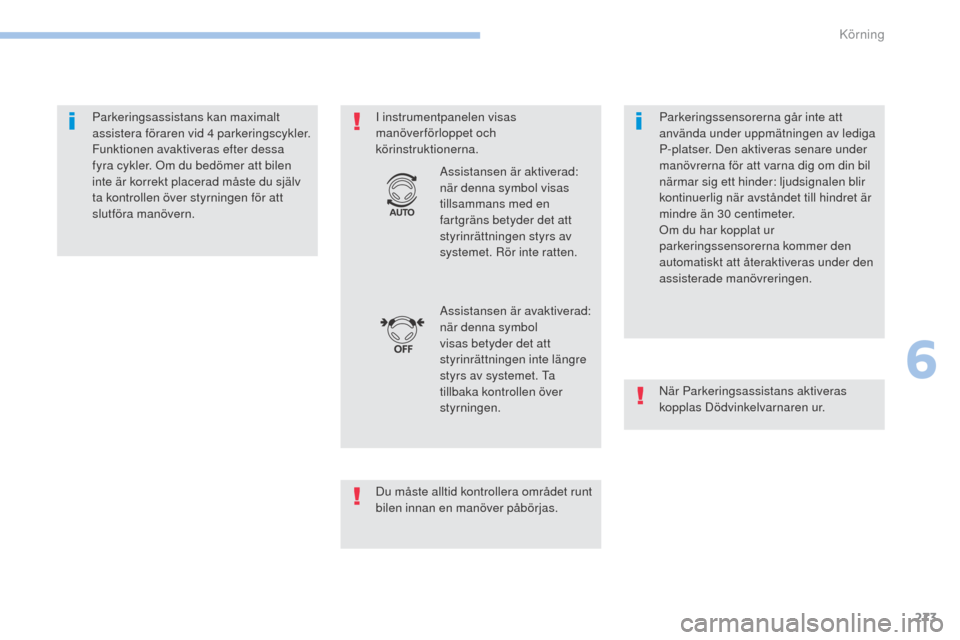

Parkeringsassistans kan maximalt
assistera föraren vid 4 parkeringscykler.
Funktionen avaktiveras efter dessa
fyra cykler. Om du bedömer att bilen
inte är korrekt placerad måste du själv
ta kontrollen över styrningen för att
slutföra manövern.I instrumentpanelen visas
manöver förloppet och
körinstruktionerna.
Du måste alltid kontrollera området runt
bilen innan en manöver påbörjas.Assistansen är avaktiverad:
när denna symbol
visas betyder det att
styrinrättningen inte längre
styrs av systemet. Ta
tillbaka kontrollen över
styrningen. Assistansen är aktiverad:
när denna symbol visas
tillsammans med en
fartgräns betyder det att
styrinrättningen styrs av
systemet. Rör inte ratten.
Parkeringssensorerna går inte att
använda under uppmätningen av lediga
P-platser. Den aktiveras senare under
manövrerna för att varna dig om din bil
närmar sig ett hinder: ljudsignalen blir
kontinuerlig när avståndet till hindret är
mindre än 30 centimeter.
Om du har kopplat ur
parkeringssensorerna kommer den
automatiskt att återaktiveras under den
assisterade manövreringen.
När Parkeringsassistans aktiveras
kopplas Dödvinkelvarnaren ur.
6
Körning

279
3008-2_sv_Chap06_conduite_ed01-2016
Systemet avaktiveras genom en tryckning på
reglaget.
Systemet avaktiveras automatiskt:
-
när
tändningen slås ifrån,
-

v
id ett motorstopp,
-

o
m ingen manöver påbörjas inom 5 minuter
efter att du valt typ av manöver,
-

e
fter att bilen stått stilla länge under
manövern,
-

o
m antispinnsystemet (ASR) utlösts,
-

o
m bilens hastighet överskrider den tillåtna
gränsen,
-

n
är föraren avbryter rattens rotation,
-
e

fter mer än 4 parkeringscykler,
-
när

förardörren öppnas,
-

o
m ett av framhjulen stöter mot ett hinder.
Indikeringslampan släcks i instrumentpanelen
och ett meddelande visas, åtföljt av en
ljudsignal.
Då ska föraren ta tillbaka kontrollen över bilens
styrning.
Avaktivering
Systemet kopplas ur automatiskt:
- o m ett släp har kopplats till elkontakten,
-

o
m förardörren är öppen,
-

o
m bilens hastighet överskrider 70 km/h.
För att koppla bort systemet under en längre tid
ska du kontakta en PEUGEOT-verkstad eller en
annan kvalificerad verkstad.
Funktionsstörningar
Vid funktionsstörning i
servostyrningen tänds denna
kontrollampa i instrumentpanelen,
åtföljd av ett varningsmeddelande.
Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad.
Urkoppling
Om sidoavståndet mellan bilen och
platsen är för stort finns det risk för att
systemet inte kan mäta platsen.
Park Assist-funktionen tar inte hänsyn
till extrautrustning utanpå bilen (som till
exempel takstege).
Vid dåligt väder eller på vintern ska du
kontrollera att sensorerna inte är täckta
med smuts, rimfrost eller snö.
Vid funktionsstörning ska du låta en
PEUGEOT-verkstad eller en annan
kvalificerad verkstad kontrollera
systemet.
Om systemet avaktiveras under en
manöver måste föraren återaktivera
det för att återuppta den aktuella
uppmätningen. Vid funktionsfel blinkar
kontrollampan, åtföljt av en ljudsignal.
Om funktionsfelet uppstår
då systemet används släcks
kontrollampan.
Högtryckstvätt
När du tvättar bilen ska du hålla munstycket
mer än 30 centimeter från sensorerna.
6
Körning
