2017 OPEL ZAFIRA C Uporabniški priročnik

Nega vozila247Če uporabite okrasne pokrove in
pnevmatike, ki jih ni odobril
proizvajalec, potem pnevmatike ne
smejo imeti zaščitnega robu.
Okrasni pokrovi ne smejo ovirati
hlajenja zavor.9 Opozorilo
Uporaba neprimernih pnevmatik
ali okrasnih pokrovov utegne
pripeljati do nenadne izgube tlaka
in s tem do prometne nesreče.
Vozila z jeklenimi platišči: Pri uporabi varovalnih kolesnih matic ne pritrdite
kolesnih pokrovov.
Snežne verige
Snežne verige smete nameščati
samo na pogonska (sprednja) kolesa.
Uporabljajte le snežne verige z
drobnimi členi. Veriga sme izstopati
od tekalne površine in notranjega
bočnega dela pnevmatike za največ
10 mm (vključno z zaklepom).
9 Opozorilo
Zaradi poškodb utegne
pnevmatiko raznesti.
Uporaba snežnih verig je dovoljena
samo na pnevmatikah dimenzij
215/60 R16 in 225/50 R17.
Snežnih verig ne uporabljajte na
začasnem rezervnem kolesu.
Komplet za popravilopnevmatik
Manjše poškodbe pnevmatik, ki jih
povzročijo npr. tujki, lahko odpravimo
z uporabo kompleta za popravilo
pnevmatik.
Tujkov ne odstranjujte iz pnevmatike. Poškodb, večjih od 4 mm, in poškodb
stranske stene pnevmatike ni
mogoče odpraviti s kompletom za popravilo pnevmatik.9 Opozorilo
Ne vozite hitreje od 80 km/h.
Rezervnega kolesa ne
uporabljajte dalj časa.
Krmilne lastnosti vozila utegnejo
biti precej slabše.

248Nega vozilaV primeru, da je pnevmatika
izpraznjena:
Zategnite ročno zavoro in prestavite v
vzvratno ali v prvo prestavo ali v
položaj P.
Komplet za popravilo pnevmatik je
pod prevleko na levi strani prtljažnika.
1. Komplet za popravilo pnevmatik vzemite iz prtljažnika.
2. Vzemite ven kompresor.
3. Vzemite iz predalčkov na spodnji strani kompresorja električni
kabel s priključkom in zračno cev.
4. Privijte zračno cev kompresorja na priključek na dozi s tesnilnim
sredstvom.
5. Dozo s tesnilnim sredstvom vstavite v držalo na kompresorju.
Postavite kompresor ob
pnevmatiko tako, da bo doza s
priključki za cevi obrnjena
navpično navzdol.
6. Odvijte pokrov ventila s kolesa s poškodovano pnevmatiko.
7. Na ventil privijte cev doze s tesnilnim sredstvom.
8. Vključite kompresor, ki mora biti nastavljen na J.

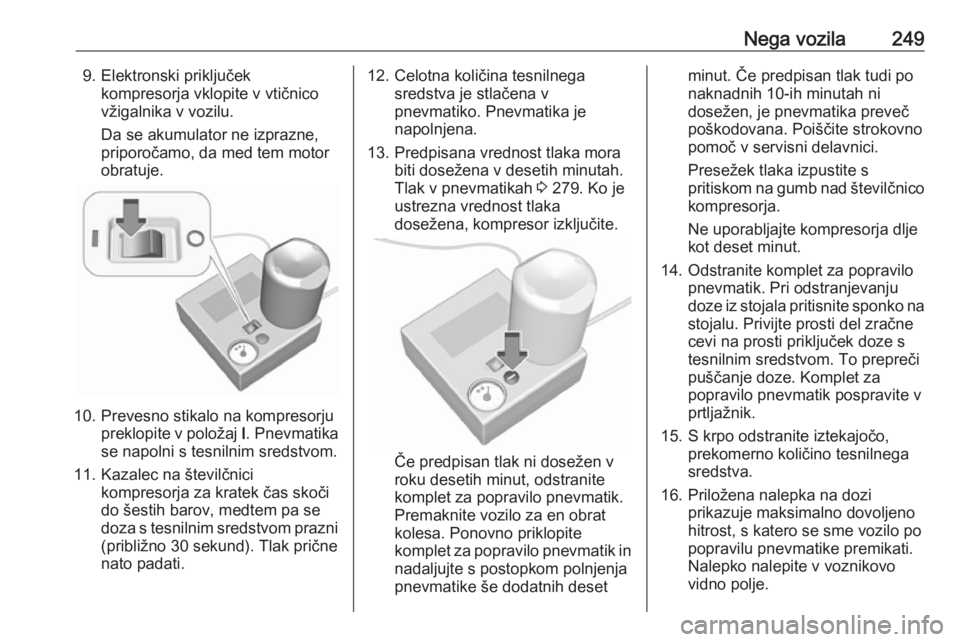

Nega vozila2499. Elektronski priključekkompresorja vklopite v vtičnico
vžigalnika v vozilu.
Da se akumulator ne izprazne,
priporočamo, da med tem motor
obratuje.
10. Prevesno stikalo na kompresorju preklopite v položaj I. Pnevmatika
se napolni s tesnilnim sredstvom.
11. Kazalec na številčnici kompresorja za kratek čas skoči
do šestih barov, medtem pa se
doza s tesnilnim sredstvom prazni
(približno 30 sekund). Tlak prične
nato padati.
12. Celotna količina tesnilnega sredstva je stlačena vpnevmatiko. Pnevmatika je
napolnjena.
13. Predpisana vrednost tlaka mora biti dosežena v desetih minutah.
Tlak v pnevmatikah 3 279. Ko je
ustrezna vrednost tlaka
dosežena, kompresor izključite.
Če predpisan tlak ni dosežen v
roku desetih minut, odstranite
komplet za popravilo pnevmatik.
Premaknite vozilo za en obrat
kolesa. Ponovno priklopite
komplet za popravilo pnevmatik in nadaljujte s postopkom polnjenja
pnevmatike še dodatnih deset
minut. Če predpisan tlak tudi po
naknadnih 10-ih minutah ni
dosežen, je pnevmatika preveč
poškodovana. Poiščite strokovno
pomoč v servisni delavnici.
Presežek tlaka izpustite s
pritiskom na gumb nad številčnico
kompresorja.
Ne uporabljajte kompresorja dlje kot deset minut.
14. Odstranite komplet za popravilo pnevmatik. Pri odstranjevanju
doze iz stojala pritisnite sponko na stojalu. Privijte prosti del zračne
cevi na prosti priključek doze s
tesnilnim sredstvom. To prepreči
puščanje doze. Komplet za
popravilo pnevmatik pospravite v
prtljažnik.
15. S krpo odstranite iztekajočo, prekomerno količino tesnilnega
sredstva.
16. Priložena nalepka na dozi prikazuje maksimalno dovoljeno
hitrost, s katero se sme vozilo po
popravilu pnevmatike premikati.
Nalepko nalepite v voznikovo
vidno polje.

250Nega vozila17. Vožnjo nadaljujte brez oklevanja,da se tesnilno sredstvo v
pnevmatitki enakomerno
porazdeli. Po pribl. 10 km (vendar
ne več kot desetih minutah)
preverite tlak v pnevmatiki.
Zračno cev kompresorja privijte
na ventil popravljene pnevmatike
in na kompresor.
Če je tlak v pnevmatiki nad
1,3 bara, ga prilagodite na
predpisano vrednost. Postopek
ponavljajte, dokler ne bo več
padca tlaka.
Če je tlak v pnevmatiki padel pod 1,3 bara, vozila ne smete
uporabljati. Poiščite strokovno
pomoč v servisni delavnici.
18. Komplet za popravilo pnevmatik pospravite v prtljažnik.
Opomba
Popravljena pnevmatika ima
poslabšane vozne lastnosti, zato jo dajte zamenjati, kakor hitro je toizvedljivo.
Če je pri delovanju kompresorja
slišati nenavaden zvok ali pa
postane kompresor nenavadno
vroč, ga izključite za najmanj
30 minut.
V kompresorju integriran varnostni
ventil se odpre pri tlaku nad sedem
barov.
Preverite datum poteka kompleta. Po tem datumu ni več zagotovljena
tesnilnost tesnilnega sredstva.
Preberite si navodila o shranjevanju
na dozi tesnilnega sredstva.
Po uporabi dozo zamenjajte. Dozo s
tesnilnim sredstvom odlagajte
zakonom primerno.
Kompresor in tesnilno sredstvo sta
uporabna do temperature -30 °C.Priloženi adapterji se lahko
uporabijo tudi za napihovanje drugih
predmetov, npr. nogometne žoge,
zračne blazine, napihljivega čolna.
Adapterji so na spodnji strani
kompresorja. Odstranitev: privijte
zračno cev na kompresor in izvlecite adapter.
Zamenjava kolesa Nekatera vozila imajo namesto
rezervnega kolesa na njegovem
mestu shranjen komplet za popravilo
pnevmatik 3 247.
Iz varnostnih razlogov opravite
opisane priprave in upoštevajte
naslednje informacije:
● Vozilo naj stoji na ravni, trdni in nedrseči podlagi. Sprednji kolesi
morata biti v izravnalnem
položaju.
● Zategnite ročno zavoro in prestavite v vzvratno ali v prvo
prestavo ali v položaj P.
● Rezervno kolo vzemite iz vozila 3 253.
● Nikoli ne menjajte več kot eno kolo hkrati.

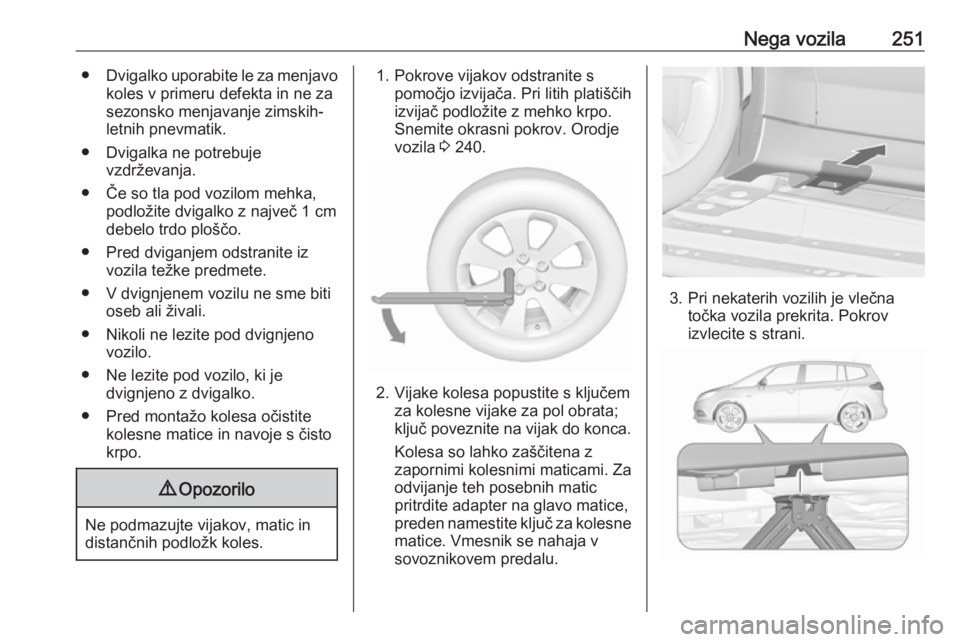

Nega vozila251●Dvigalko uporabite le za menjavo
koles v primeru defekta in ne zasezonsko menjavanje zimskih-
letnih pnevmatik.
● Dvigalka ne potrebuje vzdrževanja.
● Če so tla pod vozilom mehka, podložite dvigalko z največ 1 cm
debelo trdo ploščo.
● Pred dviganjem odstranite iz vozila težke predmete.
● V dvignjenem vozilu ne sme biti oseb ali živali.
● Nikoli ne lezite pod dvignjeno vozilo.
● Ne lezite pod vozilo, ki je dvignjeno z dvigalko.
● Pred montažo kolesa očistite kolesne matice in navoje s čistokrpo.9 Opozorilo
Ne podmazujte vijakov, matic in
distančnih podložk koles.
1. Pokrove vijakov odstranite s pomočjo izvijača. Pri litih platiščih
izvijač podložite z mehko krpo.
Snemite okrasni pokrov. Orodje
vozila 3 240.
2. Vijake kolesa popustite s ključem
za kolesne vijake za pol obrata;
ključ poveznite na vijak do konca.
Kolesa so lahko zaščitena z
zapornimi kolesnimi maticami. Za
odvijanje teh posebnih matic
pritrdite adapter na glavo matice,
preden namestite ključ za kolesne matice. Vmesnik se nahaja v
sovoznikovem predalu.
3. Pri nekaterih vozilih je vlečna točka vozila prekrita. Pokrov
izvlecite s strani.

252Nega vozila4. Dvigalka naj bo pravilnonameščena pod dvižnimi točkami
vozila.
5. Pred namestitvijo nastavite dvigalko na primerno višino. Pri
tem mora noga dvigalke na tleh
stati navpično pod nastavkom, da
je ne spodnese.
Namestite ključ za kolesa in ga
vrtite pri pravilno izravnani
dvigalki, dokler se kolo ne dvigne od tal.
6. Odvijte kolesne vijake.
7. Zamenjajte kolo. Rezervno kolo 3 253
8. Privijte kolesne vijake. 9. Spustite vozilo in odstranite dvigalko.
10. Vijake pritegnite s ključem za kolesne vijake v križnem
zaporedju; ključ poveznite na
vijak do konca. Pritezni moment je
140 Nm.
11. Ventil naj se ujema z vdolbino na okrasnem pokrovu še pred
namestitvijo slednjega.
Namestite pokrove kolesnih
vijakov.
12. Namestite pokrov vlečne točke vozila.
13. Spravite zamenjano kolo 3 253,
orodje vozila 3 240 in adapter za
varovalne kolesne matice 3 68.
14. Ob prvi priložnosti preverite tlak v pnevmatiki in moment pritezanjakolesnih vijakov.
Defektno pnevmatiko dajte zamenjati
takoj, ko je to mogoče.

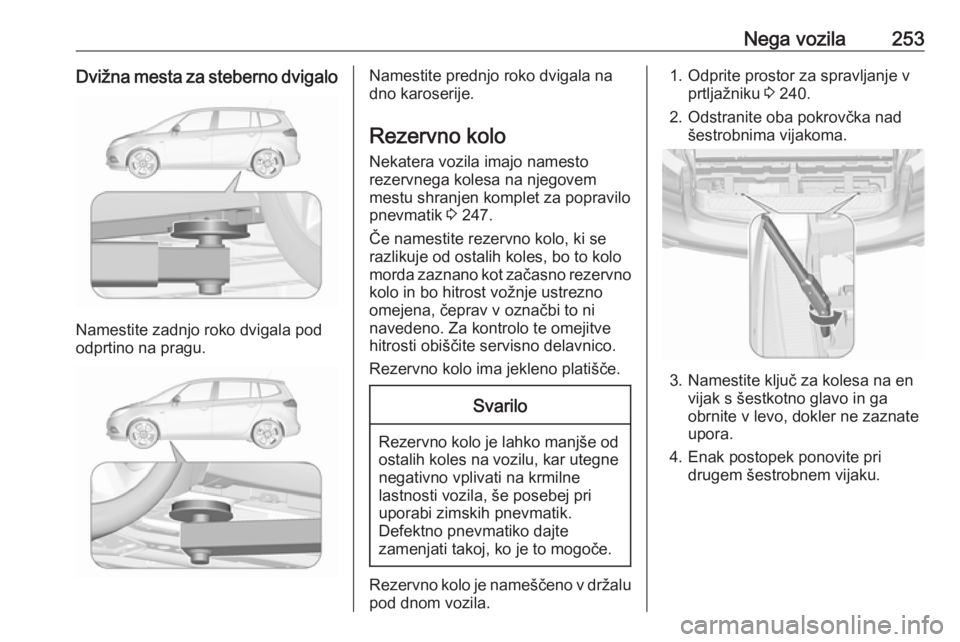

Nega vozila253Dvižna mesta za steberno dvigalo
Namestite zadnjo roko dvigala pod
odprtino na pragu.
Namestite prednjo roko dvigala na
dno karoserije.
Rezervno kolo Nekatera vozila imajo namesto
rezervnega kolesa na njegovem
mestu shranjen komplet za popravilo
pnevmatik 3 247.
Če namestite rezervno kolo, ki se
razlikuje od ostalih koles, bo to kolo
morda zaznano kot začasno rezervno kolo in bo hitrost vožnje ustrezno
omejena, čeprav v označbi to ni
navedeno. Za kontrolo te omejitve
hitrosti obiščite servisno delavnico.
Rezervno kolo ima jekleno platišče.Svarilo
Rezervno kolo je lahko manjše od ostalih koles na vozilu, kar utegne
negativno vplivati na krmilne
lastnosti vozila, še posebej pri
uporabi zimskih pnevmatik.
Defektno pnevmatiko dajte
zamenjati takoj, ko je to mogoče.
Rezervno kolo je nameščeno v držalu
pod dnom vozila.
1. Odprite prostor za spravljanje v prtljažniku 3 240.
2. Odstranite oba pokrovčka nad šestrobnima vijakoma.
3. Namestite ključ za kolesa na envijak s šestkotno glavo in ga
obrnite v levo, dokler ne zaznate
upora.
4. Enak postopek ponovite pri drugem šestrobnem vijaku.

254Nega vozila
5. Dvignite nosilec rezervnegakolesa in odpnite obe varovali.
6. Spustite nosilec rezervnega kolesa.
7. Odpnite varnostno žico.
8. Nosilec kolesa spustite do konca navzdol in vzemite ven rezervno
kolo.
9. Zamenjajte kolo. Poškodovano kolo morate pritrditiv prtljažniku - glejte spodaj.
10. Privzdignite prazen nosilec rezervnega kolesa in vstavite
varnostno žico.
11. Še bolj dvignite nosilec rezervnega kolesa in ga vpnite v
obe varovali. Odprti strani varoval
morata biti obrnjeni v smeri
vožnje.
12. Zaprite prazen nosilec rezervnega kolesa, tako da
ključem za kolesa privijete oba
vijaka s šestrobno glavo v smeri
urnega kazalca.
13. Pritrdite pokrovčka nad šestrobnima vijakoma.
14. Ključ za kolesa in dvigalko shranite v prostor za spravljanje
pred vrati prtljažnika.
15. Zaprite pokrov prostora za shranjevanje.
Pri pospravljanju rezervnega kolesa v njegov nosilec se prepričajte, da je
kolo postavljeno tako, da je ventil
pnevmatike nad vdolbino nosilca za
kolo.
Shranjevanje poškodovanega
kolesa polnih mer v prtljažniku
Držalo za rezervno kolo ni zasnovano
za pnevmatike, ki niso enake velikosti kot rezervno kolo.
Če je poškodovano kolo širše od rezervnega kolesa, ga morate shraniti
v prtljažnik in pritrditi z jermenom.
Orodje vozila 3 240.
