Scaunele, sistemele de siguranţă63airbagului frontal al pasagerului din
faţă se va declanşa în cazul unui
impact.
Dacă ambele lămpi de control sunt
aprinse simultan, există o defecţiune
în sistem. Starea sistemului nu poate
fi identificată, de aceea pe locul
pasagerului din faţă nu se va aşeza
nicio persoană. Contactaţi imediat un
atelier service.
Modificaţi starea numai când
autovehiculul este oprit şi contactul
este decuplat.
Starea se păstrează până la
următoarea modificare.
Lampa de control pentru
dezactivarea airbagului 3 116.Scaunele pentru copii
Scaune pentru copii9 Pericol
Dacă folosiţi un scaun pentru copii
montat cu spatele la direcţia de
deplasare, montat pe scaunul
pasagerului din faţă, sistemul
airbag pentru scaunul pasagerului din faţă trebuie dezactivat.
Aceasta se aplică de asemenea
anumitor scaune pentru copii
montate cu faţa la direcţia de
deplasare, conform indicaţiilor din tabele 3 66.
Dezactivarea airbagului 3 62,
Etichetă airbag 3 57.
Vă recomandăm scaunele pentru copii proiectate special pentru acest
tip de autovehicule. Pentru informaţii
suplimentare, contactaţi atelierul
service local.
Înainte de fixarea unui scaun pentru
copii, reglaţi tetiera în poziţia de
utilizare 3 37.
Atunci când se utilizează un scaun
pentru copii, respectaţi următoarele
instrucţiuni de utilizare şi instalare,
precum şi pe cele furnizate de
producătorul scaunului pentru copii.
Respectaţi întotdeauna
reglementările locale sau naţionale. În unele ţări, este interzisă instalarea
scaunelor pentru copii pe anumite
scaune.
Scaunele pentru copii pot fi fixate cu: ● Centura de siguranţă cu fixare în
3 puncte
● Suporturi ISOFIX
● Top-tether
Centura de siguranţă cu fixare în
3 puncte
Scaunele pentru copii pot fi fixate cu
ajutorul unei centuri de siguranţă cu
fixare în 3 puncte. În funcţie de
dimensiunea scaunelor pentru copii,
se pot fixa maximum două scaune
pentru copii pe scaunele laterale din
rândul al doilea şi pe scaunele din
rândul al treilea. 3 66.

64Scaunele, sistemele de siguranţăSuporturi ISOFIX
Fixaţi sistemele de reţinere pentru
copii ISOFIX omologate pentru
autovehicul de suporturile ISOFIX de
ancorare. Poziţiile de instalare a
sistemului ISOFIX de reţinere pentru
copii specifice autovehiculului sunt
marcate în tabelul ISOFIX 3 66.
Suporturile de ancorare ISOFIX sunt
indicate de o etichetă pe spătarul
scaunului.
La folosirea scaunelor pentru copii cu fixare ISOFIX pe cel de-al doilea rând
de scaune, recomandăm reglarea
scaunului lateral respectiv la cea de- a treia canelură de la poziţia finală din spate, privind scaunele de bază.
Şezlongul, dacă este prevăzut,
trebuie să fie în poziţia normală 3 45.
Un scaun pentru copii i-Size este un scaun pentru copii universal ISOFIX conform Regulamentului UN nr. 129.
Toate scaunele pentru copii i-Size pot
fi folosite la orice scaun adecvat
pentru autovehicul pentru i-Size,
tabel i-Size 3 66.
În plus faţă de suporturile de ancorare
ISOFIX trebuie să se folosească fie o chingă Top-tether, fie un suport
pentru picioare.
Scaunele pentru copii i-Size şi
scaunele pentru autovehicul
aprobate i-Size sunt marcate cu
simbolul i-Size, vezi ilustraţia.
Inelele de ancorare superioare
Inelele de ancorare Top-Tether
pentru un scaun pentru copii, sunt
marcate cu simbolul :.

66Scaunele, sistemele de siguranţăLocuri de instalare a scaunelor pentru copiiOpţiunile disponibile pentru fixarea unui scaun pentru copii cu o centură de siguranţă cu fixare în 3 puncte
Grupă de gabarit
Pe scaunul pasagerului din faţăPe scaunele laterale
de pe al doilea rândPe scaunul
central de pe
al doilea rândPe scaunele de pe al treilea rândairbag activatairbag dezactivatGrupa 0: până la 10 kgXU 1,2U/L 3XU/L3Grupa 0+: până la 13 kgXU1,2U/L 3XU/L3Grupa I: 9 - 18 kgXU1,2U/L 3,4XU/L3,4Grupa II: 15 până la 25 kgXXU/L3,4XU/L3,4Grupa III: 22 până la 36 kgXXU/L3,4XU/L3,4U:utilizare universală în combinaţie cu centurile de siguranţă cu fixare în trei puncteL:adecvat pentru scaune speciale pentru copii, de tip „specific pentru autovehicul”, „restricţionat” sau „semiuniversal”.
Scaunul pentru copii trebuie aprobat pentru un anumit tip specific de autovehicul (consultaţi lista tipurilor de autovehicule a scaunului pentru copii)X:nu este admis niciun scaun pentru copii la această clasă de greutate1:deplasaţi scaunul în faţă, atât cât este cazul, şi reglaţi înclinarea spătarului scaunului, atât cât este cazul în poziţie
verticală pentru a garanta faptul că centura trece în faţă din punctul de fixare superior2:deplasaţi dispozitivul de reglare pe înălţime a scaunului în sus, atât cât este cazul, şi reglaţi înclinarea spătarului
scaunului, atât cât este cazul, în poziţie verticală pentru a garanta faptul că centura strânge pe partea cataramei3:deplasaţi în faţă, atât cât este necesar, scaunul faţă corespunzător din faţa scaunului pentru copii4:reglaţi respectiva tetieră după cum este necesar sau scoateţi-o dacă este nevoie

68Scaunele, sistemele de siguranţăIL:adecvat pentru anumite sisteme ISOFIX de reţinere pentru copii de tip „specific pentru autovehicul”, „restricţionat”sau „semi-universal”. Scaunul ISOFIX trebuie aprobat pentru un anumit tip specific de autovehicul (consultaţi lista tipurilor de autovehicule a scaunului pentru copii)IUF:adecvat pentru scaune ISOFIX pentru copii orientate cu faţa la sensul de mers din categoria scaunelor universaleomologate pentru această grupă de gabaritX:nu există niciun scaun ISOFIX pentru copii omologat pentru această grupă de greutate1:deplasaţi scaunul în faţă, atât cât este cazul, şi reglaţi înclinarea spătarului scaunului, atât cât este cazul în poziţie verticală pentru a garanta faptul că centura trece în faţă din punctul de fixare superior2:deplasaţi dispozitivul de reglare pe înălţime a scaunului în sus, atât cât este cazul, şi reglaţi înclinarea spătarului
scaunului, atât cât este cazul, în poziţie verticală pentru a garanta faptul că centura strânge pe partea cataramei3:deplasaţi în faţă, atât cât este necesar, scaunul faţă corespunzător din faţa scaunului pentru copii4:reglaţi respectiva tetieră după cum este necesar sau scoateţi-o dacă este nevoieA - ISO//F3:scaun orientat cu faţa în sensul de mers, pentru copii de talie maximă din clasa de gabarit 9 - 18 kg.B - ISO//F2:scaun orientat cu faţa în sensul de mers, pentru copii mai mici din clasa de gabarit 9 - 18 kg.B1 - ISO//F2X:scaun orientat cu faţa în sensul de mers, pentru copii mai mici din clasa de gabarit 9 - 18 kg.C - ISO//R3:scaun pentru copii orientat cu spatele la sensul de mers, pentru copii mari din grupa de gabarit de până la 18 kg.D - ISO//R2:scaun pentru copii orientat cu spatele la sensul de mers, pentru copii mai mici din grupa de gabarit de
până la 18 kg.E - ISO//R1:scaun pentru copii orientat cu spatele la sensul de mers, pentru copii mai mici din grupa de gabarit de până la 13 kg.

72DepozitareaTrageţi mânerul din faţa suportului
pentru pahare şi scoateţi-l pe
verticală din consolă.
Montarea se realizează în ordine
inversă.
Notă
Montaţi suportul pentru pahare în
direcţia indicată în figură. În caz
contrar, suportul pentru pahare nu
se va cupla corespunzător.
Suportul pentru pahare spate
Suporturi suplimentare pentru pahare sunt amplasate între scaunele de pe
rândul al treilea.
Suport pentru sticle
Buzunarele portierelor faţă şi spate
sunt proiectate pentru transportul
sticlelor.
Depozitarea în partea din
faţă
Un compartiment de depozitare este
amplasat lângă volan.
Compartimentul de
depozitare din panoulportierei
Pe capitonajul portierei faţă există
buzunare mici, de ex. pentru
telefoane mobile.
Consola de deasupra
capului
Apăsaţi butonul pentru a deschide
cutia de depozitare.
Cutia poate susţine o sarcină maximă de 0,2 kg.

Depozitarea75ataşat. Sarcina maximă pe bicicletă
pe sistemul suportului spate este de
30 kg. Aceasta permite ataşarea bicicletelor acţionate electric la
sistemul suportului de transport
spate. Sarcina maximă pe bicicletă
pe adaptor este de 20 kg.
Ampatamentul unei biciclete nu poate
depăşi 1,15 m. Altfel, fixarea în
siguranţă a bicicletei nu este posibilă.
Dacă nu se utilizează, sistemul de
transport posterior trebuie glisat
înapoi în podeaua autovehiculului.
Pe biciclete nu trebuie să existe
niciun obiect care s-ar putea
desprinde în timpul transportului.Atenţie
Dacă sistemul de transport posterior este extins, iar
autovehiculul este complet
încărcat, jocul şasiului va fi redus.
Conduceţi cu grijă când şoseaua
este puternic înclinată sau în
timpul condusului pe rampă, teren accidentat etc.
Atenţie
Consultaţi distribuitorul debiciclete înainte de ataşarea
bicicletelor cu cadru din carbon.
Bicicletele se pot deteriora.
Notă
Lămpile de poziţie din spate ale
autovehiculului vor fi dezactivate
dacă sunt montate lămpile de poziţie
din spate ale sistemului de transport
posterior.
Extinderea
Deschideţi hayonul.
9 Avertisment
Nicio persoană nu trebuie să stea
în zona de extensie a sistemului
de fixare din spate; pericol de
rănire.
Trageţi în sus maneta de deblocare.
Sistemul de transport posterior se deblochează şi se deplasează rapid
în afară din bara de protecţie spate.

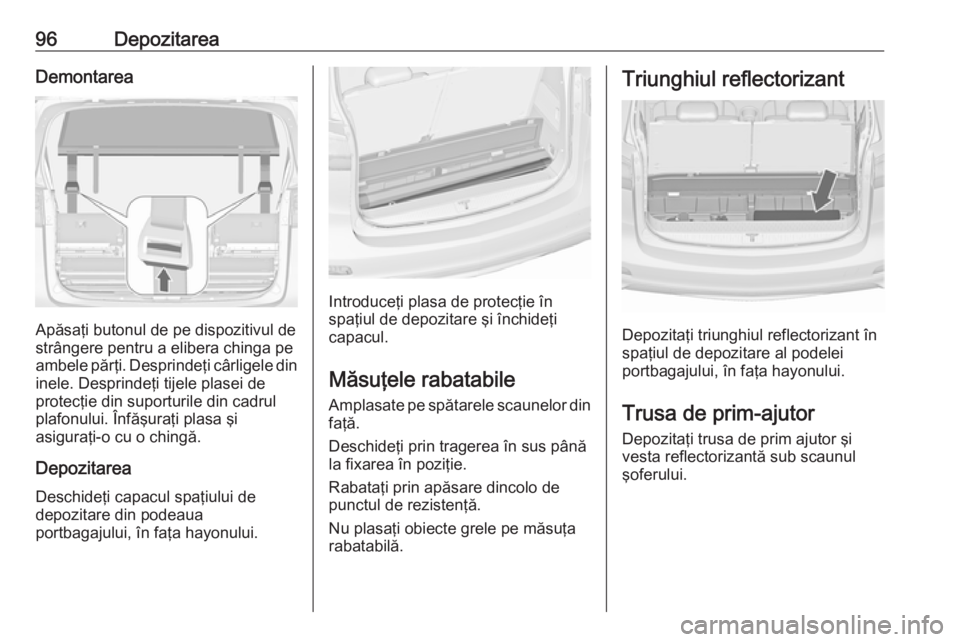

96DepozitareaDemontarea
Apăsaţi butonul de pe dispozitivul de
strângere pentru a elibera chinga pe
ambele părţi. Desprindeţi cârligele din
inele. Desprindeţi tijele plasei de
protecţie din suporturile din cadrul
plafonului. Înfăşuraţi plasa şi
asiguraţi-o cu o chingă.
Depozitarea
Deschideţi capacul spaţiului de
depozitare din podeaua
portbagajului, în faţa hayonului.
Introduceţi plasa de protecţie în
spaţiul de depozitare şi închideţi
capacul.
Măsuţele rabatabile
Amplasate pe spătarele scaunelor din faţă.
Deschideţi prin tragerea în sus până
la fixarea în poziţie.
Rabataţi prin apăsare dincolo de
punctul de rezistenţă.
Nu plasaţi obiecte grele pe măsuţa
rabatabilă.
Triunghiul reflectorizant
Depozitaţi triunghiul reflectorizant în
spaţiul de depozitare al podelei
portbagajului, în faţa hayonului.
Trusa de prim-ajutor Depozitaţi trusa de prim ajutor şivesta reflectorizantă sub scaunul
şoferului.

Depozitarea97
Folosiţi chingile pentru fixare.
La o altă versiune, trusa de prim-
ajutor este amplasată într-o cutie
pentru depozitare de sub scaunul
şoferului. Glisaţi rola pentru de
deschide sau închide cutia.Sistemul portbagaj de
acoperiş
Portbagajul de acoperiş
Din motive de siguranţă şi pentru a se preveni deteriorarea acoperişului, serecomandă utilizarea sistemului
omologat de portbagaj de acoperiş.
Pentru informaţii suplimentare,
contactaţi atelierul service local.
Respectaţi instrucţiunile de instalare
şi demontaţi portbagajul de acoperiş
când nu este utilizat.
