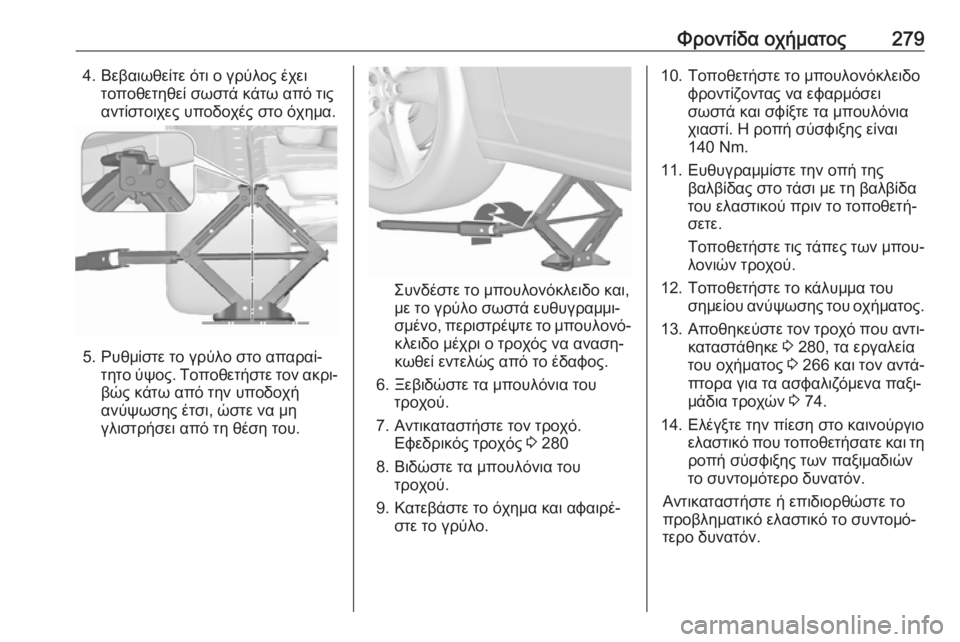

Φροντίδα οχήματος2794. Βεβαιωθείτε ότι ο γρύλος έχειτοποθετηθεί σωστά κάτω από τις
αντίστοιχες υποδοχές στο όχημα.
5. Ρυθμίστε το γρύλο στο απαραί‐ τητο ύψος. Τοποθετήστε τον ακρι‐βώς κάτω από την υποδοχή
ανύψωσης έτσι, ώστε να μη
γλιστρήσει από τη θέση του.
Συνδέστε το μπουλονόκλειδο και,
με το γρύλο σωστά ευθυγραμμι‐
σμένο, περιστρέψτε το μπουλονό‐
κλειδο μέχρι ο τροχός να αναση‐
κωθεί εντελώς από το έδαφος.
6. Ξεβιδώστε τα μπουλόνια του τροχού.
7. Αντικαταστήστε τον τροχό. Εφεδρικός τροχός 3 280
8. Βιδώστε τα μπουλόνια του τροχού.
9. Κατεβάστε το όχημα και αφαιρέ‐ στε το γρύλο.
10. Τοποθετήστε το μπουλονόκλειδο φροντίζοντας να εφαρμόσει
σωστά και σφίξτε τα μπουλόνια
χιαστί. Η ροπή σύσφιξης είναι
140 Nm.
11. Ευθυγραμμίστε την οπή της βαλβίδας στο τάσι με τη βαλβίδα
του ελαστικού πριν το τοποθετή‐
σετε.
Τοποθετήστε τις τάπες των μπου‐ λονιών τροχού.
12. Τοποθετήστε το κάλυμμα του σημείου ανύψωσης του οχήματος.
13. Αποθηκεύστε τον τροχό που αντι‐
καταστάθηκε 3 280, τα εργαλεία
του οχήματος 3 266 και τον αντά‐
πτορα για τα ασφαλιζόμενα παξι‐
μάδια τροχών 3 74.
14. Ελέγξτε την πίεση στο καινούργιο ελαστικό που τοποθετήσατε και τη
ροπή σύσφιξης των παξιμαδιών
το συντομότερο δυνατόν.
Αντικαταστήστε ή επιδιορθώστε το
προβληματικό ελαστικό το συντομό‐
τερο δυνατόν.

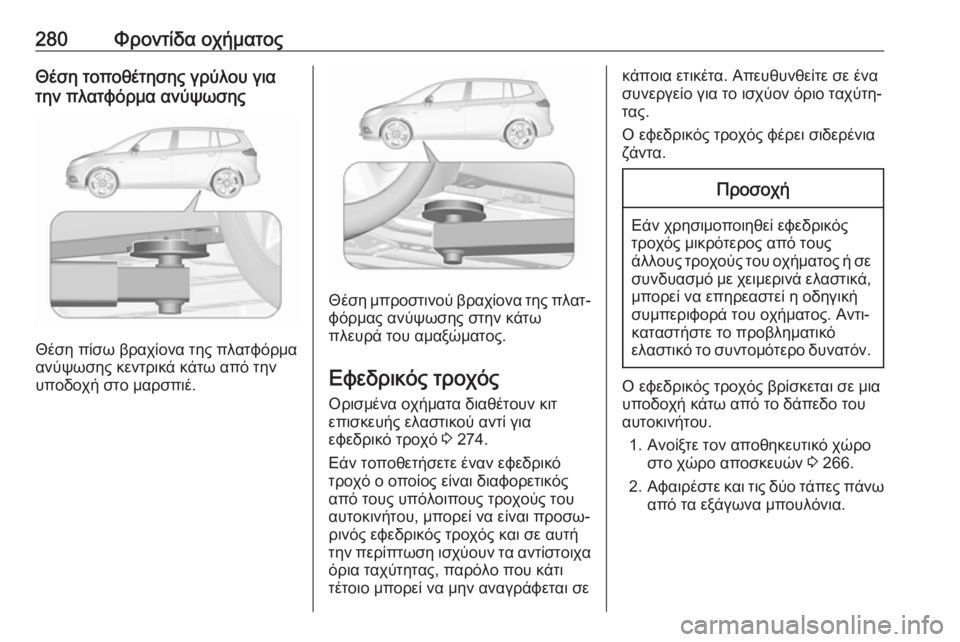

280Φροντίδα οχήματοςΘέση τοποθέτησης γρύλου για
την πλατφόρμα ανύψωσης
Θέση πίσω βραχίονα της πλατφόρμα
ανύψωσης κεντρικά κάτω από την
υποδοχή στο μαρσπιέ.
Θέση μπροστινού βραχίονα της πλατ‐ φόρμας ανύψωσης στην κάτω
πλευρά του αμαξώματος.
Εφεδρικός τροχός
Ορισμένα οχήματα διαθέτουν κιτ
επισκευής ελαστικού αντί για
εφεδρικό τροχό 3 274.
Εάν τοποθετήσετε έναν εφεδρικό
τροχό ο οποίος είναι διαφορετικός από τους υπόλοιπους τροχούς του
αυτοκινήτου, μπορεί να είναι προσω‐
ρινός εφεδρικός τροχός και σε αυτή
την περίπτωση ισχύουν τα αντίστοιχα όρια ταχύτητας, παρόλο που κάτι
τέτοιο μπορεί να μην αναγράφεται σε
κάποια ετικέτα. Απευθυνθείτε σε ένα
συνεργείο για το ισχύον όριο ταχύτη‐ τας.
Ο εφεδρικός τροχός φέρει σιδερένια
ζάντα.Προσοχή
Εάν χρησιμοποιηθεί εφεδρικός
τροχός μικρότερος από τους
άλλους τροχούς του οχήματος ή σε συνδυασμό με χειμερινά ελαστικά,
μπορεί να επηρεαστεί η οδηγική
συμπεριφορά του οχήματος. Αντι‐
καταστήστε το προβληματικό
ελαστικό το συντομότερο δυνατόν.
Ο εφεδρικός τροχός βρίσκεται σε μια
υποδοχή κάτω από το δάπεδο του
αυτοκινήτου.
1. Ανοίξτε τον αποθηκευτικό χώρο στο χώρο αποσκευών 3 266.
2. Αφαιρέστε και τις δύο τάπες πάνω
από τα εξάγωνα μπουλόνια.

Φροντίδα οχήματος281

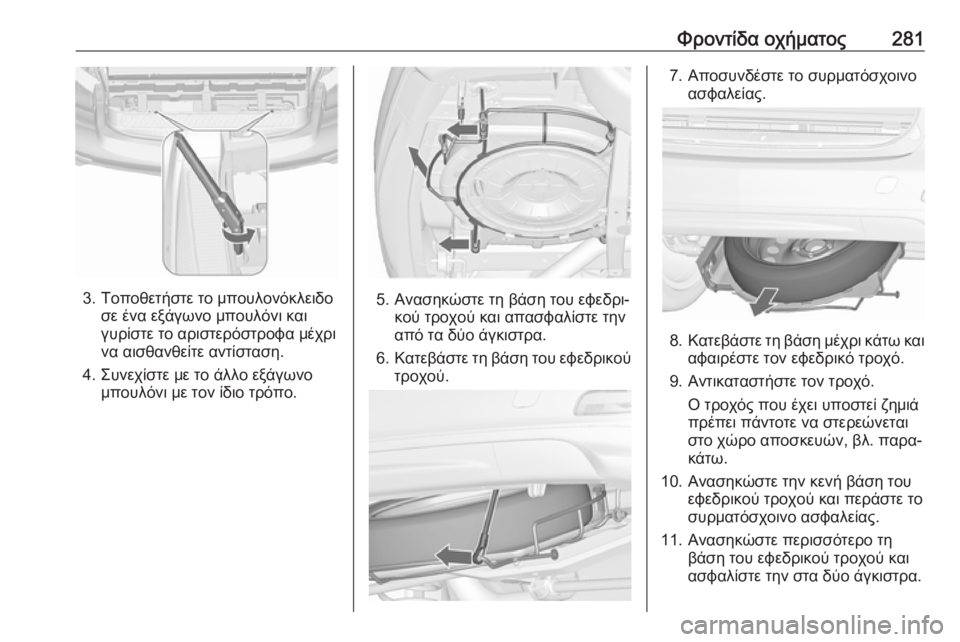

3. Τοποθετήστε το μπουλονόκλειδοσε ένα εξάγωνο μπουλόνι και
γυρίστε το αριστερόστροφα μέχρι
να αισθανθείτε αντίσταση.
4. Συνεχίστε με το άλλο εξάγωνο μπουλόνι με τον ίδιο τρόπο.5. Ανασηκώστε τη βάση του εφεδρι‐κού τροχού και απασφαλίστε την
από τα δύο άγκιστρα.
6. Κατεβάστε τη βάση του εφεδρικού
τροχού.
7. Αποσυνδέστε το συρματόσχοινο ασφαλείας.
8.Κατεβάστε τη βάση μέχρι κάτω και
αφαιρέστε τον εφεδρικό τροχό.
9. Αντικαταστήστε τον τροχό. Ο τροχός που έχει υποστεί ζημιά
πρέπει πάντοτε να στερεώνεται
στο χώρο αποσκευών, βλ. παρα‐
κάτω.
10. Ανασηκώστε την κενή βάση του εφεδρικού τροχού και περάστε το
συρματόσχοινο ασφαλείας.
11. Ανασηκώστε περισσότερο τη βάση του εφεδρικού τροχού και
ασφαλίστε την στα δύο άγκιστρα.

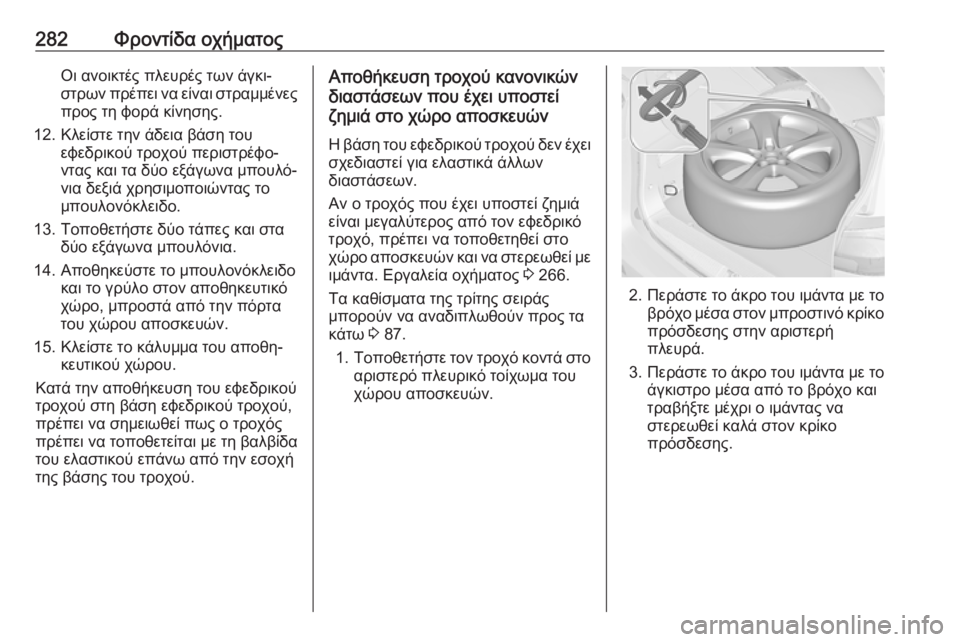

282Φροντίδα οχήματοςΟι ανοικτές πλευρές των άγκι‐
στρων πρέπει να είναι στραμμένες
προς τη φορά κίνησης.
12. Κλείστε την άδεια βάση του εφεδρικού τροχού περιστρέφο‐
ντας και τα δύο εξάγωνα μπουλό‐
νια δεξιά χρησιμοποιώντας το
μπουλονόκλειδο.
13. Τοποθετήστε δύο τάπες και στα δύο εξάγωνα μπουλόνια.
14. Αποθηκεύστε το μπουλονόκλειδο και το γρύλο στον αποθηκευτικό
χώρο, μπροστά από την πόρτα
του χώρου αποσκευών.
15. Κλείστε το κάλυμμα του αποθη‐ κευτικού χώρου.
Κατά την αποθήκευση του εφεδρικού
τροχού στη βάση εφεδρικού τροχού,
πρέπει να σημειωθεί πως ο τροχός
πρέπει να τοποθετείται με τη βαλβίδα
του ελαστικού επάνω από την εσοχή
της βάσης του τροχού.Αποθήκευση τροχού κανονικών
διαστάσεων που έχει υποστεί
ζημιά στο χώρο αποσκευών
Η βάση του εφεδρικού τροχού δεν έχεισχεδιαστεί για ελαστικά άλλων
διαστάσεων.
Αν ο τροχός που έχει υποστεί ζημιά
είναι μεγαλύτερος από τον εφεδρικό
τροχό, πρέπει να τοποθετηθεί στο
χώρο αποσκευών και να στερεωθεί με ιμάντα. Εργαλεία οχήματος 3 266.
Τα καθίσματα της τρίτης σειράς
μπορούν να αναδιπλωθούν προς τα
κάτω 3 87.
1. Τοποθετήστε τον τροχό κοντά στο
αριστερό πλευρικό τοίχωμα του
χώρου αποσκευών.
2. Περάστε το άκρο του ιμάντα με το βρόχο μέσα στον μπροστινό κρίκοπρόσδεσης στην αριστερή
πλευρά.
3. Περάστε το άκρο του ιμάντα με το άγκιστρο μέσα από το βρόχο και
τραβήξτε μέχρι ο ιμάντας να
στερεωθεί καλά στον κρίκο
πρόσδεσης.

Φροντίδα οχήματος283

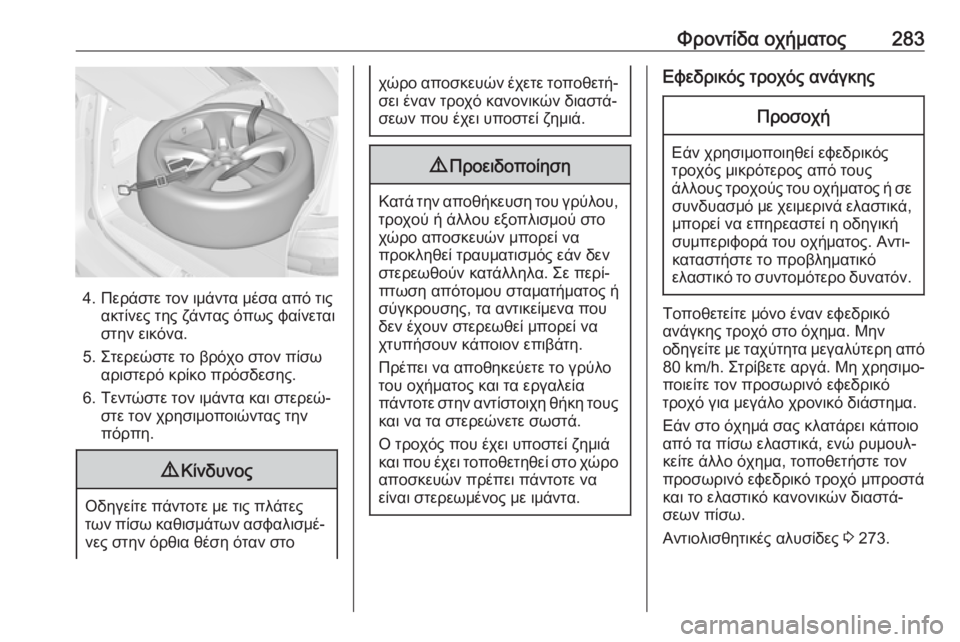

4. Περάστε τον ιμάντα μέσα από τιςακτίνες της ζάντας όπως φαίνεται
στην εικόνα.
5. Στερεώστε το βρόχο στον πίσω αριστερό κρίκο πρόσδεσης.
6. Τεντώστε τον ιμάντα και στερεώ‐ στε τον χρησιμοποιώντας την
πόρπη.
9 Κίνδυνος
Οδηγείτε πάντοτε με τις πλάτες
των πίσω καθισμάτων ασφαλισμέ‐
νες στην όρθια θέση όταν στο
χώρο αποσκευών έχετε τοποθετή‐
σει έναν τροχό κανονικών διαστά‐
σεων που έχει υποστεί ζημιά.9 Προειδοποίηση
Κατά την αποθήκευση του γρύλου,
τροχού ή άλλου εξοπλισμού στο
χώρο αποσκευών μπορεί να
προκληθεί τραυματισμός εάν δεν
στερεωθούν κατάλληλα. Σε περί‐
πτωση απότομου σταματήματος ή
σύγκρουσης, τα αντικείμενα που
δεν έχουν στερεωθεί μπορεί να
χτυπήσουν κάποιον επιβάτη.
Πρέπει να αποθηκεύετε το γρύλο
του οχήματος και τα εργαλεία
πάντοτε στην αντίστοιχη θήκη τους και να τα στερεώνετε σωστά.
Ο τροχός που έχει υποστεί ζημιά
και που έχει τοποθετηθεί στο χώρο
αποσκευών πρέπει πάντοτε να
είναι στερεωμένος με ιμάντα.
Εφεδρικός τροχός ανάγκηςΠροσοχή
Εάν χρησιμοποιηθεί εφεδρικός
τροχός μικρότερος από τους
άλλους τροχούς του οχήματος ή σε συνδυασμό με χειμερινά ελαστικά,
μπορεί να επηρεαστεί η οδηγική
συμπεριφορά του οχήματος. Αντι‐
καταστήστε το προβληματικό
ελαστικό το συντομότερο δυνατόν.
Τοποθετείτε μόνο έναν εφεδρικό
ανάγκης τροχό στο όχημα. Μην
οδηγείτε με ταχύτητα μεγαλύτερη από 80 km/h. Στρίβετε αργά. Μη χρησιμο‐
ποιείτε τον προσωρινό εφεδρικό
τροχό για μεγάλο χρονικό διάστημα.
Εάν στο όχημά σας κλατάρει κάποιο
από τα πίσω ελαστικά, ενώ ρυμουλ‐
κείτε άλλο όχημα, τοποθετήστε τον
προσωρινό εφεδρικό τροχό μπροστά
και το ελαστικό κανονικών διαστά‐
σεων πίσω.
Αντιολισθητικές αλυσίδες 3 273.

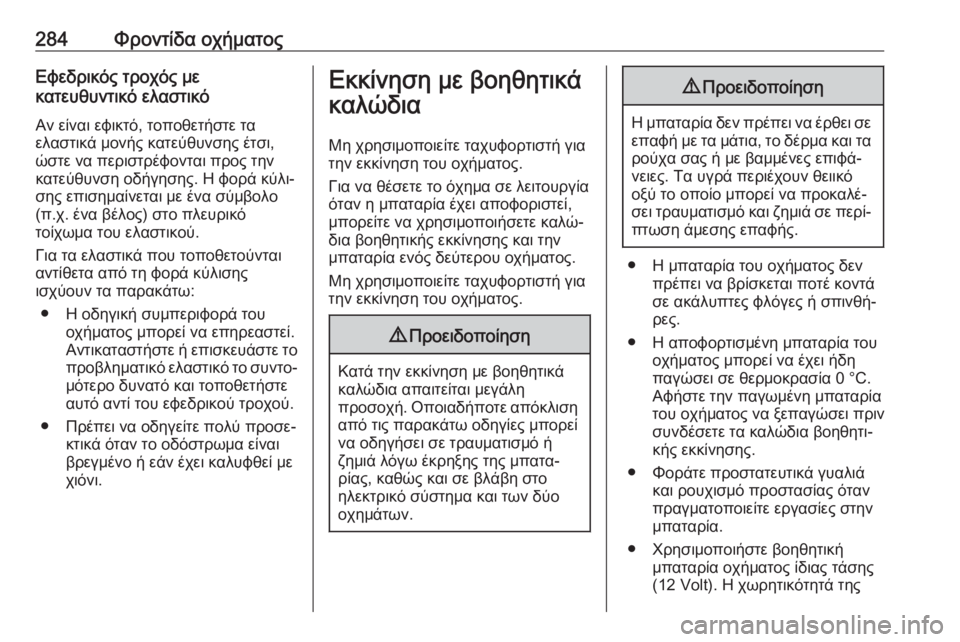

284Φροντίδα οχήματοςΕφεδρικός τροχός με
κατευθυντικό ελαστικό
Αν είναι εφικτό, τοποθετήστε τα
ελαστικά μονής κατεύθυνσης έτσι,
ώστε να περιστρέφονται προς την
κατεύθυνση οδήγησης. Η φορά κύλι‐
σης επισημαίνεται με ένα σύμβολο
(π.χ. ένα βέλος) στο πλευρικό
τοίχωμα του ελαστικού.
Για τα ελαστικά που τοποθετούνται
αντίθετα από τη φορά κύλισης
ισχύουν τα παρακάτω:
● Η οδηγική συμπεριφορά του οχήματος μπορεί να επηρεαστεί.
Αντικαταστήστε ή επισκευάστε το
προβληματικό ελαστικό το συντο‐ μότερο δυνατό και τοποθετήστε
αυτό αντί του εφεδρικού τροχού.
● Πρέπει να οδηγείτε πολύ προσε‐ κτικά όταν το οδόστρωμα είναι
βρεγμένο ή εάν έχει καλυφθεί με
χιόνι.Εκκίνηση με βοηθητικά
καλώδια
Μη χρησιμοποιείτε ταχυφορτιστή για
την εκκίνηση του οχήματος.
Για να θέσετε το όχημα σε λειτουργία
όταν η μπαταρία έχει αποφοριστεί,
μπορείτε να χρησιμοποιήσετε καλώ‐
δια βοηθητικής εκκίνησης και την
μπαταρία ενός δεύτερου οχήματος.
Μη χρησιμοποιείτε ταχυφορτιστή για
την εκκίνηση του οχήματος.9 Προειδοποίηση
Κατά την εκκίνηση με βοηθητικά
καλώδια απαιτείται μεγάλη
προσοχή. Οποιαδήποτε απόκλιση από τις παρακάτω οδηγίες μπορεί
να οδηγήσει σε τραυματισμό ή
ζημιά λόγω έκρηξης της μπατα‐
ρίας, καθώς και σε βλάβη στο
ηλεκτρικό σύστημα και των δύο
οχημάτων.
9 Προειδοποίηση
Η μπαταρία δεν πρέπει να έρθει σε
επαφή με τα μάτια, το δέρμα και ταρούχα σας ή με βαμμένες επιφά‐
νειες. Τα υγρά περιέχουν θειικό
οξύ το οποίο μπορεί να προκαλέ‐
σει τραυματισμό και ζημιά σε περί‐
πτωση άμεσης επαφής.
● Η μπαταρία του οχήματος δεν πρέπει να βρίσκεται ποτέ κοντά
σε ακάλυπτες φλόγες ή σπινθή‐
ρες.
● Η αποφορτισμένη μπαταρία του οχήματος μπορεί να έχει ήδη
παγώσει σε θερμοκρασία 0 °C.
Αφήστε την παγωμένη μπαταρία
του οχήματος να ξεπαγώσει πριν
συνδέσετε τα καλώδια βοηθητι‐
κής εκκίνησης.
● Φοράτε προστατευτικά γυαλιά και ρουχισμό προστασίας όταν
πραγματοποιείτε εργασίες στην
μπαταρία.
● Χρησιμοποιήστε βοηθητική μπαταρία οχήματος ίδιας τάσης
(12 Volt). Η χωρητικότητά της

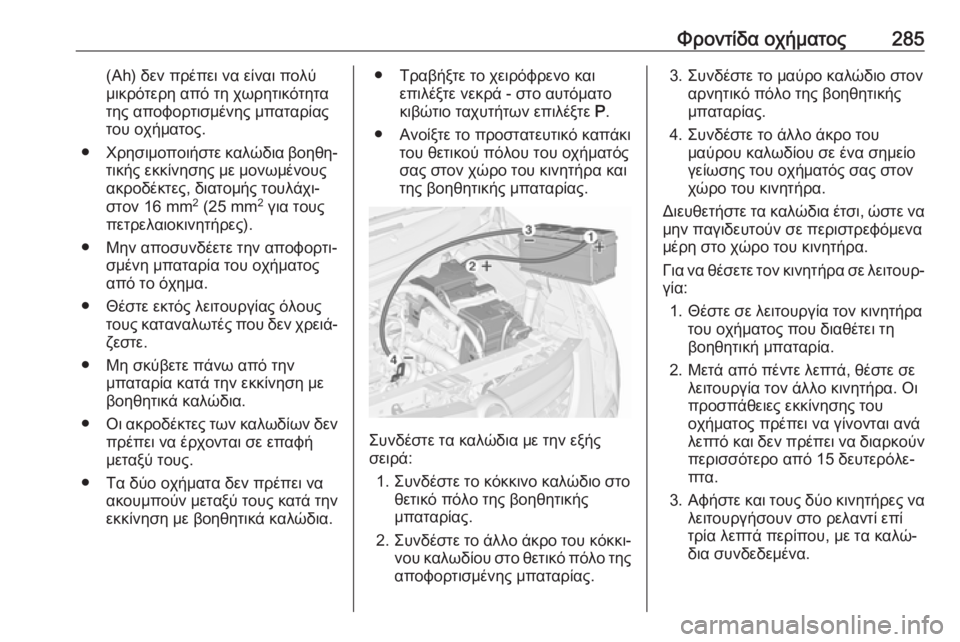

Φροντίδα οχήματος285(Ah) δεν πρέπει να είναι πολύ
μικρότερη από τη χωρητικότητα
της αποφορτισμένης μπαταρίας
του οχήματος.
● Χρησιμοποιήστε καλώδια βοηθη‐
τικής εκκίνησης με μονωμένους
ακροδέκτες, διατομής τουλάχι‐
στον 16 mm 2
(25 mm 2
για τους
πετρελαιοκινητήρες).
● Μην αποσυνδέετε την αποφορτι‐ σμένη μπαταρία του οχήματος
από το όχημα.
● Θέστε εκτός λειτουργίας όλους τους καταναλωτές που δεν χρειά‐
ζεστε.
● Μη σκύβετε πάνω από την μπαταρία κατά την εκκίνηση με
βοηθητικά καλώδια.
● Οι ακροδέκτες των καλωδίων δεν
πρέπει να έρχονται σε επαφή
μεταξύ τους.
● Τα δύο οχήματα δεν πρέπει να ακουμπούν μεταξύ τους κατά τηνεκκίνηση με βοηθητικά καλώδια.● Τραβήξτε το χειρόφρενο και επιλέξτε νεκρά - στο αυτόματο
κιβώτιο ταχυτήτων επιλέξτε P.
● Ανοίξτε το προστατευτικό καπάκι του θετικού πόλου του οχήματός
σας στον χώρο του κινητήρα και
της βοηθητικής μπαταρίας.
Συνδέστε τα καλώδια με την εξής
σειρά:
1. Συνδέστε το κόκκινο καλώδιο στο θετικό πόλο της βοηθητικής
μπαταρίας.
2. Συνδέστε το άλλο άκρο του κόκκι‐
νου καλωδίου στο θετικό πόλο της
αποφορτισμένης μπαταρίας.
3. Συνδέστε το μαύρο καλώδιο στον αρνητικό πόλο της βοηθητικής
μπαταρίας.
4. Συνδέστε το άλλο άκρο του μαύρου καλωδίου σε ένα σημείο
γείωσης του οχήματός σας στον
χώρο του κινητήρα.
Διευθετήστε τα καλώδια έτσι, ώστε να μην παγιδευτούν σε περιστρεφόμενα
μέρη στο χώρο του κινητήρα.
Για να θέσετε τον κινητήρα σε λειτουρ‐
γία:
1. Θέστε σε λειτουργία τον κινητήρα του οχήματος που διαθέτει τη
βοηθητική μπαταρία.
2. Μετά από πέντε λεπτά, θέστε σε λειτουργία τον άλλο κινητήρα. Οι
προσπάθειες εκκίνησης του
οχήματος πρέπει να γίνονται ανά
λεπτό και δεν πρέπει να διαρκούν
περισσότερο από 15 δευτερόλε‐
πτα.
3. Αφήστε και τους δύο κινητήρες να
λειτουργήσουν στο ρελαντί επί
τρία λεπτά περίπου, με τα καλώ‐
δια συνδεδεμένα.

286Φροντίδα οχήματος4. Ενεργοποιήστε ορισμένους κατα‐ναλωτές (π.χ. προβολείς, θερμαι‐
νόμενο πίσω παρμπρίζ) στο
όχημα που δέχεται τη βοηθητική
εκκίνηση.
5. Ακολουθήστε ακριβώς την αντί‐ στροφη διαδικασία όταν αφαιρείτε

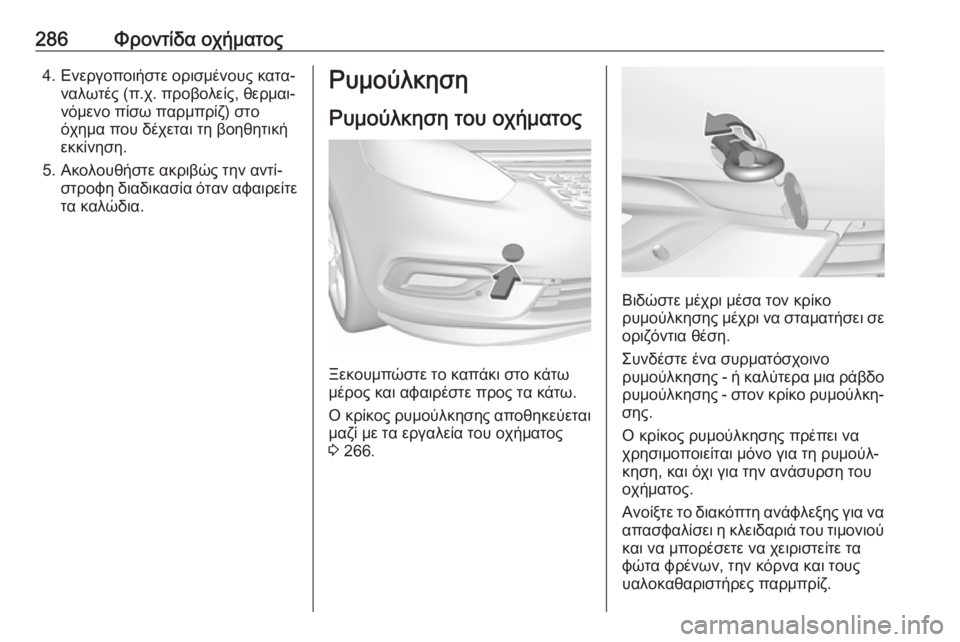

τα καλώδια.Ρυμούλκηση
Ρυμούλκηση του οχήματος
Ξεκουμπώστε το καπάκι στο κάτω
μέρος και αφαιρέστε προς τα κάτω.
Ο κρίκος ρυμούλκησης αποθηκεύεται
μαζί με τα εργαλεία του οχήματος
3 266.
Βιδώστε μέχρι μέσα τον κρίκο
ρυμούλκησης μέχρι να σταματήσει σε οριζόντια θέση.
Συνδέστε ένα συρματόσχοινο
ρυμούλκησης - ή καλύτερα μια ράβδο
ρυμούλκησης - στον κρίκο ρυμούλκη‐
σης.
Ο κρίκος ρυμούλκησης πρέπει να
χρησιμοποιείται μόνο για τη ρυμούλ‐
κηση, και όχι για την ανάσυρση του
οχήματος.
Ανοίξτε το διακόπτη ανάφλεξης για να απασφαλίσει η κλειδαριά του τιμονιού
και να μπορέσετε να χειριστείτε τα
φώτα φρένων, την κόρνα και τους
υαλοκαθαριστήρες παρμπρίζ.
