26Sleutels, portieren en ruitenAntidiefstalbeveiligingDiefstalalarmsysteem
Het bewaakt: ● portieren, achterklep, motorkap
● contact
Status-LED
De status-led is geïntegreerd in de
sensor boven op het instrumentenpa‐
neel.
Status tijdens de eerste
30 seconden na het activeren van het alarmsysteem:Led
aan:test, inschakelvertragingLed
knip‐
pert
snel:portieren, achterklep of
motorkap niet goed dicht,
eventuele systeemstoring
Bij storingen de hulp van een werk‐
plaats inroepen.
Uitschakelen
Door bij het ontgrendelen van de auto op c te drukken wordt het diefstala‐
larmsysteem gedeactiveerd.
Alarm Bij het activeren klinkt de alarmclaxon
en gaan de alarmknipperlichten tege‐ lijkertijd knipperen. Het aantal en de
duur van de alarmsignalen zijn voor‐
geschreven door de wetgever.
Het alarm kan worden afgezet door
het indrukken van een willekeurige
knop op de handzender of door het
aanzetten van het contact.
Het diefstalalarmsysteem kan alleen
worden gedeactiveerd met c op de
handzender of door het inschakelen
van het contact.
Boordinformatie 3 82.
Als de boordaccu moet worden losge‐
koppeld (bijv. voor onderhoudswerk‐
zaamheden), moet de alarmsirene
als volgt worden gedeactiveerd:
Schakel het contact in en uit en
ontkoppel de boordaccu binnen
15 seconden.
Startbeveiliging Het systeem is onderdeel van de
contactschakelaar en het controleert
of de auto met de gebruikte sleutel
mag worden gestart.
De startbeveiliging activeert zichzelf
automatisch nadat u de sleutel uit de
contactschakelaar hebt gehaald.
Knippert controlelamp d nadat het
contact is ingeschakeld, dan is er een storing in het systeem: de auto kanniet worden gestart. Contact uitscha‐
kelen en opnieuw proberen te starten.

Sleutels, portieren en ruiten29Ruiten
Voorruit Stickers op de voorruit
Plak geen stickers, bijv. tolvignetten
o.i.d., rondom de binnenspiegel op de voorruit. Anders kan de detectiezonevan de sensor in de spiegelbehuizing
worden beperkt.
Vervanging van voorruitVoorzichtig
Als de auto met een vooruitzicht‐
camera voor de bestuurderson‐
dersteuningssystemen uitgevoerd is, is het zeer belangrijk dat een
eventuele vervanging van de voor‐ ruit precies volgens de specifica‐
ties van Opel plaatsvindt. Anders
werken deze systemen wellicht
niet goed en bestaat het risico van
onverwacht gedrag en/of berich‐
ten van deze systemen.
Handbediende ruiten
De ruiten zijn handbediend met de
handslingers te bedienen.
Elektrisch bediende ruiten
9 Waarschuwing
Wees voorzichtig bij het gebruik
van de elektrische ruitbediening.
Er bestaat verwondingsgevaar,
met name voor kinderen.
Wees voorzichtig bij het sluiten
van de ruiten. Ervoor zorgen dat
niets of niemand bekneld raakt.
Bedienbaar met contact aan (stand 2)
3 109.
Vertraagde uitschakeling stroom
3 110.
Druk op de schakelaar in de bekle‐
ding van het portier voor de betref‐
fende ruit om de ruit te openen of trek aan de schakelaar om de ruit te slui‐
ten.
Openen
Kort indrukken: ruit gaat in fasen
open.

56OpbergenAuto’s met bandenreparatieset
Berg de gevarendriehoek op in de
gereedschapskoffer van de auto onder de vloerplaat in de bagage‐
ruimte.
Verbanddoos
Verbanddoos in de bagageruimte
opbergen.
Beladingsinformatie
● Zware voorwerpen in de bagage‐
ruimte tegen de rugleuningen
leggen. Controleren of de rugleu‐
ningen naar behoren zijn
vergrendeld. Bij stapelbare voor‐
werpen de zwaarste voorwerpen
onderop leggen.
● Losse voorwerpen in de bagage‐
ruimte vastzetten om glijden
tegen te gaan.
● Bij het vervoeren van voorwer‐ pen in de bagageruimte mogen
de rugleuningen van de achter‐
bank niet schuin naar voren
geklapt zijn.
● Bagage niet boven de rugleunin‐ gen laten uitsteken.
● Leg niets op de bagageruimte- afdekking of op het instrumenten‐
paneel en dek de sensor boven
op het instrumentenpaneel niet af.

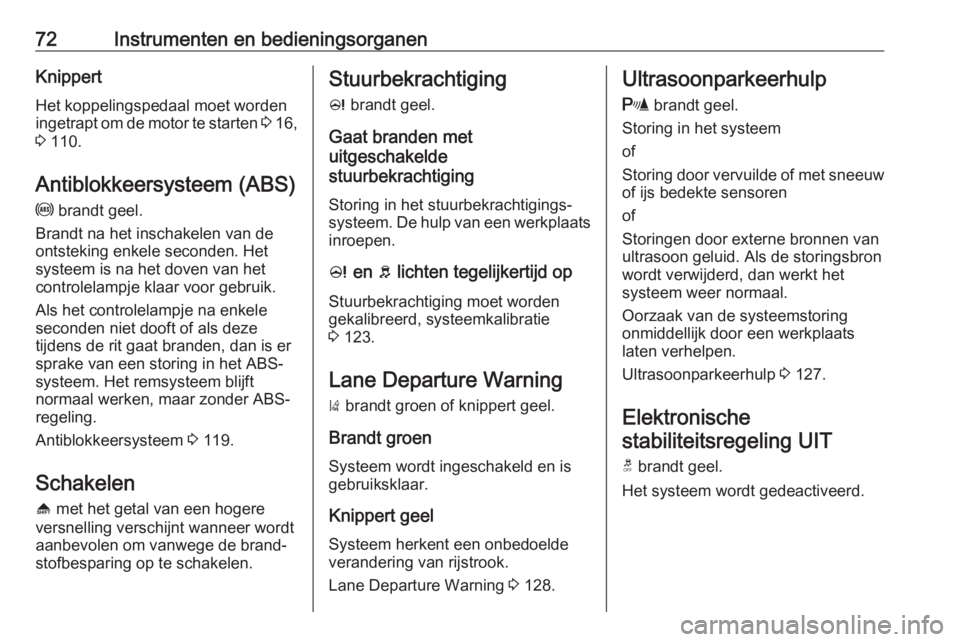

72Instrumenten en bedieningsorganenKnippert
Het koppelingspedaal moet worden
ingetrapt om de motor te starten 3 16,
3 110.
Antiblokkeersysteem (ABS)
u brandt geel.
Brandt na het inschakelen van de
ontsteking enkele seconden. Het
systeem is na het doven van het
controlelampje klaar voor gebruik.
Als het controlelampje na enkele
seconden niet dooft of als deze
tijdens de rit gaat branden, dan is er
sprake van een storing in het ABS-
systeem. Het remsysteem blijft
normaal werken, maar zonder ABS- regeling.
Antiblokkeersysteem 3 119.
Schakelen
[ met het getal van een hogere
versnelling verschijnt wanneer wordt
aanbevolen om vanwege de brand‐
stofbesparing op te schakelen.Stuurbekrachtiging
c brandt geel.
Gaat branden met
uitgeschakelde
stuurbekrachtiging
Storing in het stuurbekrachtigings‐ systeem. De hulp van een werkplaats
inroepen.
c en b lichten tegelijkertijd op
Stuurbekrachtiging moet worden
gekalibreerd, systeemkalibratie
3 123.
Lane Departure Warning
) brandt groen of knippert geel.
Brandt groen Systeem wordt ingeschakeld en is
gebruiksklaar.
Knippert geel
Systeem herkent een onbedoelde
verandering van rijstrook.
Lane Departure Warning 3 128.Ultrasoonparkeerhulp
r brandt geel.
Storing in het systeem
of
Storing door vervuilde of met sneeuw of ijs bedekte sensoren
of
Storingen door externe bronnen van
ultrasoon geluid. Als de storingsbron
wordt verwijderd, dan werkt het
systeem weer normaal.
Oorzaak van de systeemstoring
onmiddellijk door een werkplaats
laten verhelpen.
Ultrasoonparkeerhulp 3 127.
Elektronische
stabiliteitsregeling UIT
t brandt geel.
Het systeem wordt gedeactiveerd.

Instrumenten en bedieningsorganen73Elektronische stabiliteitsre‐geling en Traction Control-systeem
b knippert of brandt geel.
Knippert Het systeem is actief ingeschakeld.
Het motorvermogen kan worden
begrensd en de auto kan automatisch iets worden afgeremd.
Brandt Er zit een storing in het systeem. Er
verschijnt een waarschuwingscode
op het Driver Information Center.
Verder rijden is mogelijk. Het systeem
buiten werking is. De rijstabiliteit kan
echter afhankelijk van de staat van
het wegdek verslechteren.
Oorzaak van de storing onmiddellijk
door een werkplaats laten verhelpen.
Elektronische stabiliteitsregeling
(ESC) 3 122, Traction Control-
systeem 3 121.Traction Control-systeem
UIT
k brandt geel.
Het systeem wordt gedeactiveerd.
Koelvloeistoftemperatuur
W brandt rood.
Brandt bij een draaiende motor Stoppen, motor afzetten.Voorzichtig
Koelvloeistoftemperatuur is te
hoog.
Koelvloeistofpeil controleren 3 141.
Werkplaats raadplegen als er
voldoende koelvloeistof is.
Bandenspanningscontrole‐ systeem
w brandt of knippert geel.
Brandt
Banden verliezen spanning. Meteen
stoppen en bandenspanning contro‐
leren.
Knippert Storing in het systeem of montage
van een wiel zonder druksensor
(bijv. reservewiel). Na
60–90 seconden brandt het controle‐
lampje ononderbroken. De hulp van
een werkplaats inroepen.
Bandenspanningscontrolesysteem
3 159.
Motoroliedruk
I brandt rood.
Brandt na het inschakelen van de
ontsteking en dooft vlak na het starten van de motor.

80Instrumenten en bedieningsorganenBand inleren
Op dit scherm kunt u nieuwe banden
en wielen met de sensoren van het bandenspanningscontrolesysteem
koppelen 3 159.
Draagvermogen band
De categorie bandenspanning
volgens de huidige bandenspanning
kan worden geselecteerd 3 159.
Buitentemperatuur
Weergave van huidige buitentempe‐
ratuur.
Taal
Selecteer de voorkeurtaal als de
weergegeven taal.
Tijd
Weergave van huidige tijd.
Info-Display
Het Info-Display bevindt zich in het
instrumentenbord bij de instrumen‐
tengroep.
Afhankelijk van de configuratie is de
auto uitgevoerd met een
● Graphic-Info-Display
of
● 7 inch Colour-Info-Display met
aanraakschermfunctionaliteit
De auto heeft een 7 inch Colour-Info-
Display met aanraakschermfunctio‐
naliteit.
Op de Info-Displays kan het volgende worden aangegeven:
● tijd 3 61
● buitentemperatuur 3 61
● datum 3 61
● Infotainmentsysteem, zie beschrijving in de handleidingInfotainment
● weergave van parkeerhulpin‐ structies 3 127
● systeemberichten
● persoonlijke instellingen 3 84

Rijden en bediening111Om de motor opnieuw te starten of
deze af te zetten, sleutel in het
contactslot eerst terugdraaien naar
stand 0.
Tijdens een Autostop kan de motor worden gestart door het koppelings‐
pedaal te bedienen.
De auto starten bij lage
temperaturen
Het is mogelijk om de motor zonder
bijkomende verwarming te starten tot -30 °C.
Motorolie met de juiste viscositeit, de
juiste brandstof, uitgevoerd onder‐
houd en een voldoende opgeladen
accu zijn vereist.
Automatische startmotorregeling Deze functie regelt de startprocedure
van de motor. U hoeft de sleutel niet
in stand 3 vast te houden. Na de acti‐
vering blijft het systeem automatisch
doorstarten tot de motor loopt.
Vanwege de controleprocedure
begint de motor na een korte vertra‐
ging te lopen.Mogelijke redenen voor het niet star‐ ten van de motor:
● koppelingspedaal niet ingetrapt (handgeschakelde versnellings‐
bak)
● rempedaal niet ingetrapt (geau‐ tomatiseerde versnellingsbak)
● time-out opgetreden
Turbomotor opwarmen
Bij het starten is het mogelijk dat het
beschikbare motorkoppel gedurende
een korte tijd beperkt is, vooral
wanneer de motor koud is. Deze
beperking is er om het smeersysteem de motor volledig te laten bescher‐
men.
Uitrol-brandstofafsluiter
De brandstoftoevoer wordt automa‐
tisch afgesloten bij het uitrollen,
d.w.z. wanneer u met een ingescha‐
kelde versnelling onder het rijden het
gas loslaat.
Afhankelijk van de omstandigheden
wordt de uitrol-brandstofafsluiter
mogelijk uitgeschakeld.Stop/Start-systeem
Het stop-startsysteem helpt brandstofte besparen en uitlaatemissies te
beperken. Wanneer de omstandighe‐
den het toelaten, schakelt het de
motor uit van zodra de auto langzaam rijdt of stilstaat, bijv. voor een
verkeerslicht of in een file.
Op auto's met handgeschakelde
versnellingsbak wordt de motor auto‐
matisch gestart zodra de koppeling
wordt ingetrapt.
Op auto's met geautomatiseerde
versnellingsbak wordt de motor auto‐
matisch gestart zodra het rempedaal
wordt losgelaten.
Een accusensor zorgt ervoor dat een
Autostop alleen wordt uitgevoerd, als de accu voldoende opgeladen is om
opnieuw te kunnen starten.
Inschakelen
Het stop-startsysteem is beschikbaar
van zodra de motor is gestart, de auto is vertrokken en er aan de hieronder
opgegeven omstandigheden is
voldaan.

Rijden en bediening127In noodgevallen is het mogelijk de
snelheidslimiet te overschrijden door het gaspedaal stevig in te trappen, tot
bijna tegen de aanslag.
Gaspedaal loslaten en de functie
snelheidsbegrenzing wordt na het
bereiken van een lagere snelheid dan
de snelheidslimiet opnieuw geacti‐
veerd.
Uitschakelen
Druk op y: snelheidsbegrenzer is
gedeactiveerd en de snelheid van de auto is niet meer begrensd.
De begrensde snelheid wordt opge‐
slagen en aangeduid tussen vier‐
kante haken op het Driver Information Center. Ook verschijnt een bijbeho‐
rend bericht.
Snelheidslimiet hervatten Draai het stelwiel naar RES/+. De
opgeslagen snelheidslimiet wordt
bereikt.Uitschakelen
Druk op L, de snelheidslimiet in het
Driver Information Center dooft. De
opslagen snelheid wordt gewist.
Door via m de cruise control te acti‐
veren wordt de snelheidsbegrenzer
ook gedeactiveerd en de opgeslagen snelheid gewist.
Door het contact uit te schakelen
wordt de snelheidsbegrenzer ook
gedeactiveerd maar de snelheidsli‐
miet wordt opgeslagen voor de
volgende activering van de snelheids‐ begrenzer.
Parkeerhulp Parkeerhulp achter9 Waarschuwing
De bestuurder is geheel verant‐
woordelijk voor het inparkeren.
Controleer bij het achteruitrijden en het gebruik van de parkeerhulp achter de zone rondom de auto.
De parkeerhulp achter vereenvoudigthet inparkeren door de afstand
tussen de auto en eventuele obsta‐ kels achter te meten. Deze informeert en waarschuwt de bestuurder met
geluidssignalen en een aanduiding
op het display.
Het systeem heeft drie ultrasone
parkeersensoren in de achterbum‐
per.
Inschakelen
Wanneer u de achteruitversnelling inschakelt, is het systeem automa‐
tisch klaar voor gebruik.
