206Rijden en bedieningSysteembeperkingen
De actieve noodrem werkt beperkt of
niet bij regen, sneeuw of modder,
omdat de radarsensor door een
waterfilm, stof, ijs, of sneeuw bedekt
kan zijn. Bij een vervuilde sensor, de
sensorafdekking reinigen.
In sommige gevallen kan de actieve
noodrem automatisch remmen in
situaties waarin dat onnodig lijkt te
zijn, bijvoorbeeld in parkeergarages,
als er verkeersborden in een bocht
staan of door auto's die zich in een
andere rijstrook bevinden. Dit behoort
bij de normale werking van het
systeem, de auto behoeft geen
onderhoud. Trap het gaspedaal
stevig in om het automatisch remmen op te heffen.
Instellingen
Instellingen kunnen in het menu
Persoonlijke instellingen op het
Colour-Info-Display worden gewij‐
zigd.
Selecteer de betreffende instelling in
Instellingen , I Voertuig op het Colour-
Info-Display.
Colour-Info-Display 3 120.Persoonlijke instellingen 3 125.
Storing
Indien onderhoud aan het systeem vereist is, verschijnt een bericht op
het Driver Information Center.
Als het systeem niet naar behoren
functioneert, verschijnen er berichten
op het Driver Information Center.
Boordinformatie 3 123.
Parkeerhulp9 Waarschuwing
De bestuurder is zelf geheel
verantwoordelijk voor het inparke‐ ren.
Controleer bij het achteruit- en
vooruitrijden en het gebruik van de
parkeerhulp de zone rondom de
auto.
Parkeerhulp voor-achter

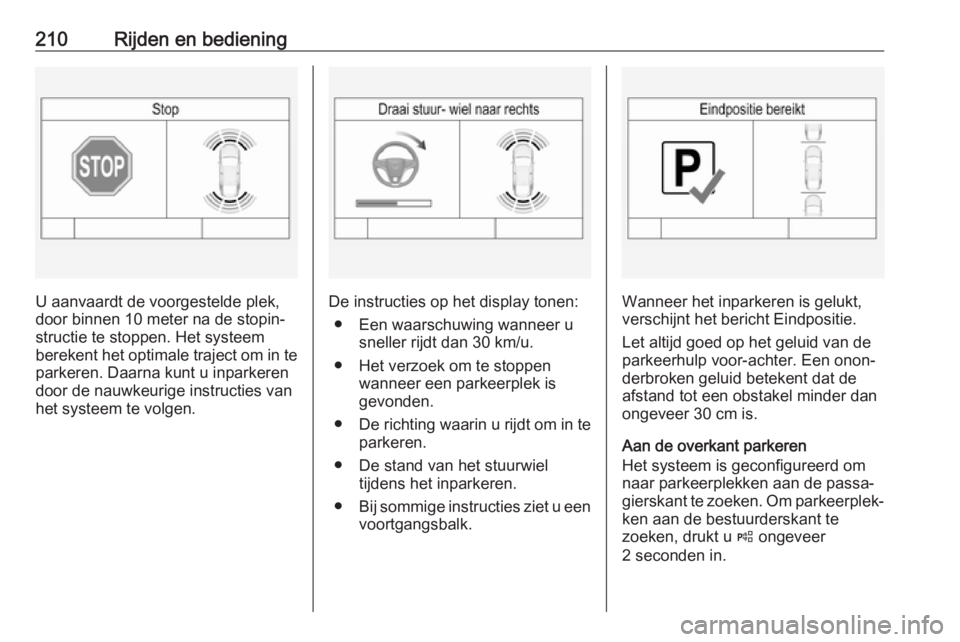

210Rijden en bediening
U aanvaardt de voorgestelde plek,
door binnen 10 meter na de stopin‐
structie te stoppen. Het systeem
berekent het optimale traject om in te
parkeren. Daarna kunt u inparkeren
door de nauwkeurige instructies van
het systeem te volgen.De instructies op het display tonen:
● Een waarschuwing wanneer u sneller rijdt dan 30 km/u.
● Het verzoek om te stoppen wanneer een parkeerplek is
gevonden.
● De richting waarin u rijdt om in te
parkeren.
● De stand van het stuurwiel tijdens het inparkeren.
● Bij sommige instructies ziet u een
voortgangsbalk.Wanneer het inparkeren is gelukt,
verschijnt het bericht Eindpositie.
Let altijd goed op het geluid van de
parkeerhulp voor-achter. Een onon‐
derbroken geluid betekent dat de
afstand tot een obstakel minder dan
ongeveer 30 cm is.
Aan de overkant parkeren
Het systeem is geconfigureerd om naar parkeerplekken aan de passa‐gierskant te zoeken. Om parkeerplek‐
ken aan de bestuurderskant te
zoeken, drukt u ( ongeveer
2 seconden in.

212Rijden en bedieningAlgemene opmerkingen over het
gebruik van
parkeerhulpsystemen9 Waarschuwing
Onder bepaalde omstandigheden
kunnen reflecterende oppervlak‐
ken van uiteenlopende aard op
voorwerpen of kleding evenals
externe geluidsbronnen ertoe
leiden dat het systeem obstakels
niet waarneemt.
In het bijzonder moet gelet worden op lage obstakels die het onderstegedeelte van de bumper kunnen
beschadigen.
Voorzichtig
Het systeem werkt eventueel
minder goed wanneer de senso‐
ren zijn bedekt, bijv. met ijs of
sneeuw.
Het parkeerhulpsysteem werkt bij
een zware belading eventueel
minder goed.
Voor grotere auto's in de buurt
(bijv. off-roads, minivans, vans)
gelden speciale voorwaarden. De
objectherkenning en de juiste
afstandsindicatie in het bovenste
deel van deze voertuigen kan niet
worden gegarandeerd.
Objecten met een erg klein reflec‐ tievlak, bijv. smalle voorwerpen of
zachte materialen, herkent het
systeem mogelijkerwijs niet.
Parkeerhulpsystemen detecteren
geen voorwerpen buiten het
detectiebereik.
Let op
Het parkeerhulpsysteem kan
worden geactiveerd en gedeacti‐ veerd door de instellingen in hetInfo-Display te veranderen.
Persoonlijke instellingen 3 125.
Let op
Het parkeerhulpsysteem herkent
automatisch een af fabriek gemon‐
teerde trekhaak. Het systeem wordt
gedeactiveerd zodra u de stekker
erin steekt.
Als gevolg van externe akoestische
of mechanische storingen is het
mogelijk dat de sensor een niet-
bestaand object (echostoring)
herkent.
De geavanceerde parkeerhulp
reageert eventueel niet op verande‐ ringen van de parkeerplek nadat u
met het parkeren bent begonnen.
Let op
Na productie moet het systeem
worden gekalibreerd. Voor optimale
begeleiding tijdens het parkeren is
een rijafstand van ten minste 35 km ,
inclusief een aantal bochten, nodig.
Blindehoeksysteem
Het blindehoeksysteem detecteert en meldt objecten die zich, binnen een
specifieke blindehoekzone, aan
weerszijden van de auto bevinden.
Het systeem geeft een visueel alarm
visueel in elke buitenspiegel bij het
detecteren die in de binnen- en
buitenspiegels wellicht niet zichtbaar
zijn.
De sensoren van het systeem bevin‐ den zich in de bumper aan de linker-
en rechterzijde van de auto.

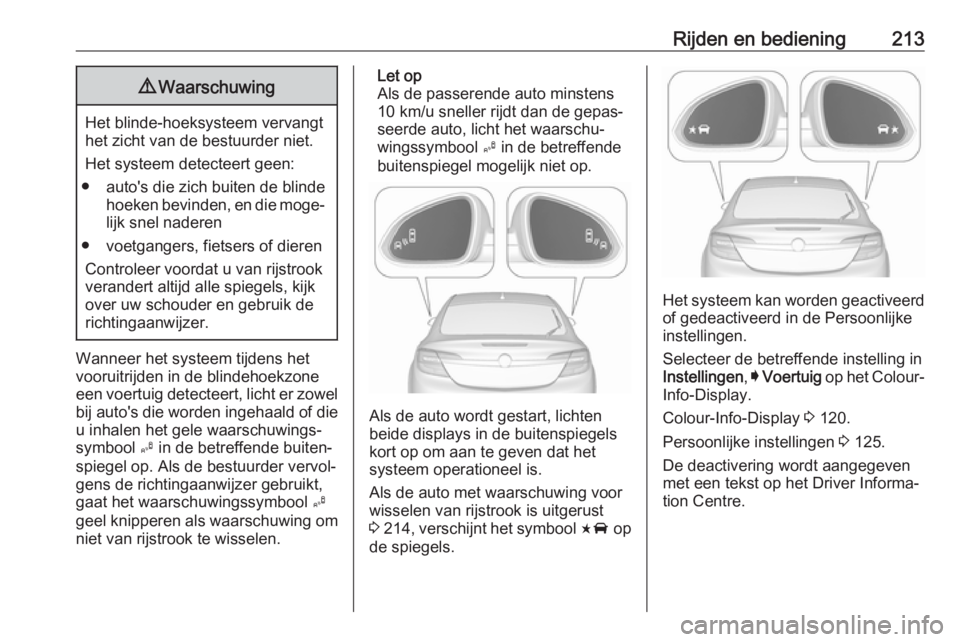

Rijden en bediening2139Waarschuwing
Het blinde-hoeksysteem vervangt
het zicht van de bestuurder niet.
Het systeem detecteert geen:
● auto's die zich buiten de blinde hoeken bevinden, en die moge‐
lijk snel naderen
● voetgangers, fietsers of dieren Controleer voordat u van rijstrook
verandert altijd alle spiegels, kijk
over uw schouder en gebruik de
richtingaanwijzer.
Wanneer het systeem tijdens het
vooruitrijden in de blindehoekzone
een voertuig detecteert, licht er zowel
bij auto's die worden ingehaald of die u inhalen het gele waarschuwings‐
symbool B in de betreffende buiten‐
spiegel op. Als de bestuurder vervol‐
gens de richtingaanwijzer gebruikt,
gaat het waarschuwingssymbool B
geel knipperen als waarschuwing om
niet van rijstrook te wisselen.
Let op
Als de passerende auto minstens 10 km/u sneller rijdt dan de gepas‐
seerde auto, licht het waarschu‐
wingssymbool B in de betreffende
buitenspiegel mogelijk niet op.
Als de auto wordt gestart, lichten
beide displays in de buitenspiegels
kort op om aan te geven dat het
systeem operationeel is.
Als de auto met waarschuwing voor
wisselen van rijstrook is uitgerust
3 214 , verschijnt het symbool F op
de spiegels.
Het systeem kan worden geactiveerd
of gedeactiveerd in de Persoonlijke
instellingen.
Selecteer de betreffende instelling in
Instellingen , I Voertuig op het Colour-
Info-Display.
Colour-Info-Display 3 120.
Persoonlijke instellingen 3 125.
De deactivering wordt aangegeven
met een tekst op het Driver Informa‐
tion Centre.

Rijden en bediening215
Als de auto wordt gestart, lichten
beide displays in de buitenspiegels
kort op om aan te geven dat het
systeem operationeel is.
Detectiezones
De sensoren van het systeem bestrij‐
ken een zone van ongeveer
3,5 meter parallel aan beide zijden
van de auto en ongeveer 3 meter naar achteren bij het blindehoeksysteem
(A) en ongeveer 70 meter naar
achteren bij waarschuwing wijzigen
van rijstrook (B) op parallelle rijstro‐
ken. De zones beginnen bij elke
buitenspiegel. De zone is ongeveer
tussen de 0,5 meter en 2 meter hoog, vanaf de grond.
Deactivering
U kunt de waarschuwing voor het
wisselen van rijstroom in het menu
Persoonlijke instellingen op het
Colour-Info-Display in- of uitschake‐
len.
Selecteer de betreffende instelling in
Instellingen , I Voertuig op het Colour-
Info-Display.
Colour-Info-Display 3 120.
Persoonlijke instellingen 3 125.
Het systeem wordt geactiveerd als er
een aanhangwagen aangekoppeld is.
De deactivering wordt aangegeven
door een tekst in het Driver Informa‐
tion Center.
Let op
Na productie moet het systeem
worden gekalibreerd. Rijd voor opti‐
male prestaties zo spoedig mogelijk
een stuk op een rechte snelweg met objecten aan de kant van de weg,
bijv. vangrails en afsluitingen.

216Rijden en bedieningStoring
Onder normale omstandigheden of in scherpe bochten geeft het systeem
soms geen waarschuwing. Het
systeem kan bij specifieke weersom‐
standigheden (regen, hagel enz.)
waarschuwen voor obstakels in de
blinde hoek. Bij rijden op een nat
wegdek of bij de overgang van droog
naar nat kan het systeem oplichten,
omdat opspattend water als een
obstakel kan worden geïnterpreteerd.
Anders kan het systeem vanwege
vangrails, verkeersborden, bomen,
struikgewas of andere onbeweeglijke
objecten oplichten. Dit is normaal
bedrijf en het systeem hoeft niet te worden nagekeken.
Het alarm bij wisselen van rijstrook
werkt wellicht niet als de bumper aan
de linker- of rechterzijde vervuild is
met modder, vuil, sneeuw, ijs of slijk.
Instructies voor reinigen 3 284.
Bij een storing in het systeem of als
het systeem door tijdelijke omstan‐ digheden niet operationeel is, dan
verschijnt er een melding in het Driver
Information Centre. De hulp van een
werkplaats inroepen.Achteruitkijkcamera
De achteruitkijkcamera helpt de
bestuurder bij het achteruitrijden door
middel van een weergave van het
gebied achter de auto.
Het camerabeeld wordt getoond in de
Colour-Info-Display.9 Waarschuwing
De achteruitrijcamera kan nooit
het zicht van de bestuurder
vervangen. Let op: voorwerpen
die zich buiten het bereik van de
camera en de sensoren van de
geavanceerde parkeerhulp bevin‐
den, bijv. onder de bumper of
onder de auto, worden niet
getoond.
Rijd nooit achteruit als u alleen op het Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.
Activering
De achteruitkijkcamera wordt auto‐
matisch ingeschakeld als de auto in
de achteruitversnelling wordt gescha‐
keld.
Werking
De camera bevindt zich tussen de
lampjes van de kentekenverlichting
en heeft een zichthoek van 130°.

Rijden en bediening217
Vanwege de hoge positie van de
camera is, bij wijze van leidraad voor
de positie, de achterbumper op het
display zichtbaar.
De camera bestrijkt slechts een
beperkt gebied. De afstand op het
beeld op de display, verschilt van de
werkelijke afstand.
Geleidingsstrepen
Dynamische-geleidingsstrepen zijn
horizontale lijnen met een onderlinge
afstand van 1 meter, die op de afbeel‐
ding zijn geprojecteerd om de afstand tot de getoonde objecten te kunnenbepalen.De baan van de auto wordt afgebeeld
overeenkomstig de stuurhoek.
De functie kan in het menu Persoon‐
lijke instellingen op het Colour-Info-
Display worden uitgeschakeld.
Selecteer de betreffende instelling in
Instellingen , I Voertuig op het Colour-
Info-Display.
Colour-Info-Display 3 120.
Persoonlijke instellingen 3 125.
Waarschuwingssymbolen
Waarschuwingssymbolen zijn op het
beeld weergegeven als driehoekjes
9 en geven obstakels aan die door de
achtersensoren van de geavan‐
ceerde parkeerhulp zijn geconsta‐
teerd.
Ook verschijnt 9 op de bovenste
regel van het Info-Display met de
waarschuwing om de omgeving van
de auto te controleren.
Deactivering
De camera wordt gedeactiveerd
wanneer een bepaalde snelheid voor‐ uit wordt overschreden of als de
achteruitversnelling gedurende ong.
10 seconden niet is ingeschakeld.
U kunt de achteruitkijkcamera in het
menu Persoonlijke instellingen op het
Colour-Info-Display in- of uitschake‐
len.
Selecteer de betreffende instelling in
Instellingen , I Voertuig op het Colour-
Info-Display.
Colour-Info-Display 3 120.
Persoonlijke instellingen 3 125.
Storing
Storingsmeldingen worden weerge‐ geven met een 9 op de bovenste
regel van het Info-Display.

218Rijden en bedieningDe achteruitkijkcamera werkt moge‐
lijkerwijs niet goed:
● In een donkere omgeving.
● De zon of de straal van koplam‐ pen rechtstreeks op de lens vande camera valt.
● Als de cameralens door ijs, sneeuw, modder of iets anders is
vervuild. Reinig de lens, spoel
deze met water en veeg deze
met een zachte doek af.
● De achterklep niet goed gesloten
is.
● De auto een aanhangwagen trekt.
● De auto een aanrijding aan de achterzijde heeft gehad.
● Bij extreme temperatuurwisselin‐
gen.
Waarschuwing kruisend verkeer achter
Naast de achteruitkijkcamera 3 216
waarschuwt de waarschuwing krui‐
send verkeer achter bij het achteruit
rijden voor kruisend verkeer van linksof rechts. Bij het herkennen van krui‐
send verkeer na activeren van de
achteruitkijkcamera, verschijnt er op
het Colour-Info-Display een gevaren‐
driehoek met een pijltje K dat de
richting van het verkeer aangeeft.
Verder klinken er drie pieptonen uit de luidspreker aan de betreffende kant.
De radarafstandssensoren zitten aan
de zijkant in de achterbumper.
9 Waarschuwing
De waarschuwing kruisend
verkeer achter vervangt niet het
kijken door de bestuurder. Let op:
objecten buiten het bereik van de
sensoren, bijv. onder de bumper
of onder de auto, worden niet
weergegeven.
Voetgangers, kinderen of dieren
worden niet gedetecteerd.
Rijd nooit achteruit als u alleen op het Info-Display hebt gekeken.
Controleer eerst de omgeving aan
de achterzijde en rondom de auto
voordat u achteruit rijdt.
Activering
De waarschuwing kruisend verkeer
achter wordt bij het inschakelen van
de achteruitversnelling automatisch samen met de achteruitkijkcamera
geactiveerd.
