2017 OPEL CORSA Manuale di uso e manutenzione (in Italian)

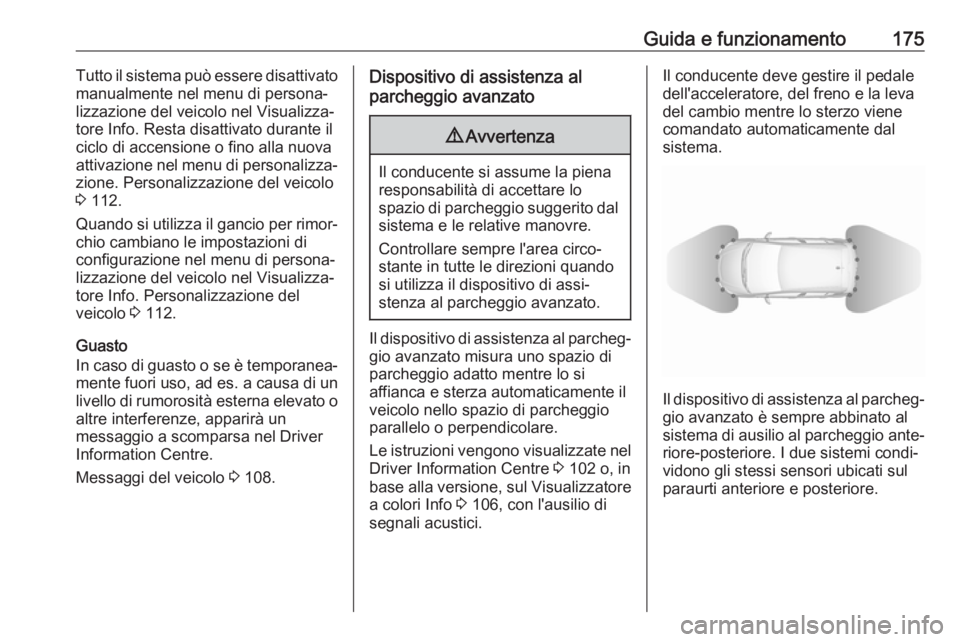

Guida e funzionamento175Tutto il sistema può essere disattivato
manualmente nel menu di persona‐
lizzazione del veicolo nel Visualizza‐ tore Info. Resta disattivato durante ilciclo di accensione o fino alla nuova
attivazione nel menu di personalizza‐
zione. Personalizzazione del veicolo
3 112.
Quando si utilizza il gancio per rimor‐ chio cambiano le impostazioni di
configurazione nel menu di persona‐
lizzazione del veicolo nel Visualizza‐ tore Info. Personalizzazione del
veicolo 3 112.
Guasto
In caso di guasto o se è temporanea‐
mente fuori uso, ad es. a causa di un
livello di rumorosità esterna elevato o
altre interferenze, apparirà un
messaggio a scomparsa nel Driver
Information Centre.
Messaggi del veicolo 3 108.Dispositivo di assistenza al
parcheggio avanzato9 Avvertenza
Il conducente si assume la piena
responsabilità di accettare lo
spazio di parcheggio suggerito dal sistema e le relative manovre.
Controllare sempre l'area circo‐
stante in tutte le direzioni quando
si utilizza il dispositivo di assi‐
stenza al parcheggio avanzato.
Il dispositivo di assistenza al parcheg‐
gio avanzato misura uno spazio di
parcheggio adatto mentre lo si
affianca e sterza automaticamente il
veicolo nello spazio di parcheggio parallelo o perpendicolare.
Le istruzioni vengono visualizzate nel Driver Information Centre 3 102 o, in
base alla versione, sul Visualizzatore
a colori Info 3 106, con l'ausilio di
segnali acustici.
Il conducente deve gestire il pedale
dell'acceleratore, del freno e la leva
del cambio mentre lo sterzo viene
comandato automaticamente dal
sistema.
Il dispositivo di assistenza al parcheg‐
gio avanzato è sempre abbinato al sistema di ausilio al parcheggio ante‐ riore-posteriore. I due sistemi condi‐
vidono gli stessi sensori ubicati sul
paraurti anteriore e posteriore.

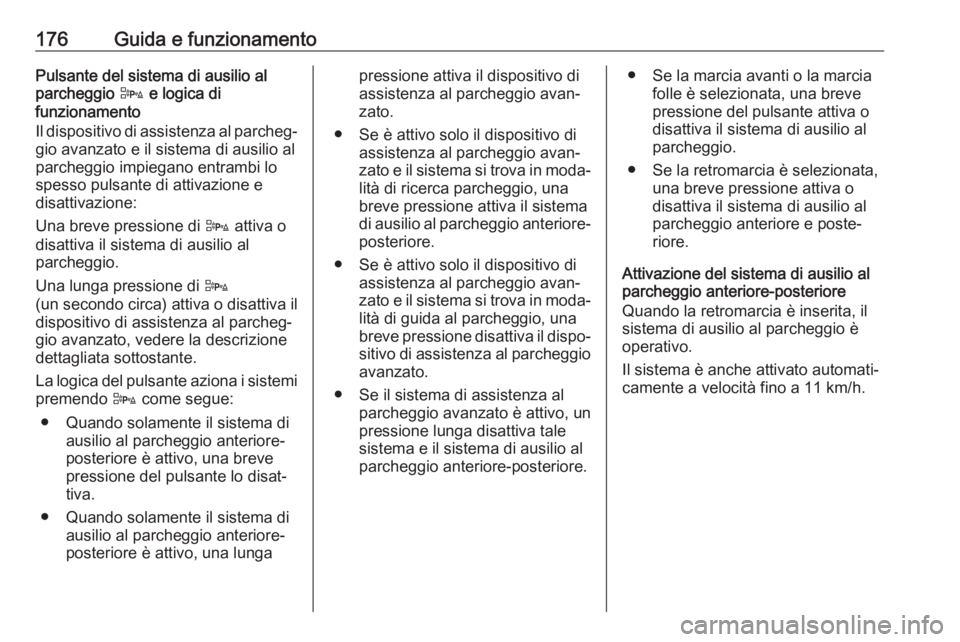

176Guida e funzionamentoPulsante del sistema di ausilio al
parcheggio D e logica di
funzionamento
Il dispositivo di assistenza al parcheg‐ gio avanzato e il sistema di ausilio alparcheggio impiegano entrambi lo
spesso pulsante di attivazione e
disattivazione:
Una breve pressione di D attiva o
disattiva il sistema di ausilio al
parcheggio.
Una lunga pressione di D
(un secondo circa) attiva o disattiva il
dispositivo di assistenza al parcheg‐
gio avanzato, vedere la descrizione
dettagliata sottostante.
La logica del pulsante aziona i sistemi premendo D come segue:
● Quando solamente il sistema di ausilio al parcheggio anteriore-
posteriore è attivo, una breve
pressione del pulsante lo disat‐
tiva.
● Quando solamente il sistema di ausilio al parcheggio anteriore-posteriore è attivo, una lungapressione attiva il dispositivo di
assistenza al parcheggio avan‐
zato.
● Se è attivo solo il dispositivo di assistenza al parcheggio avan‐
zato e il sistema si trova in moda‐ lità di ricerca parcheggio, una
breve pressione attiva il sistema
di ausilio al parcheggio anteriore- posteriore.
● Se è attivo solo il dispositivo di assistenza al parcheggio avan‐
zato e il sistema si trova in moda‐ lità di guida al parcheggio, una
breve pressione disattiva il dispo‐
sitivo di assistenza al parcheggio avanzato.
● Se il sistema di assistenza al parcheggio avanzato è attivo, un
pressione lunga disattiva tale
sistema e il sistema di ausilio al
parcheggio anteriore-posteriore.● Se la marcia avanti o la marcia folle è selezionata, una brevepressione del pulsante attiva o
disattiva il sistema di ausilio al
parcheggio.
● Se la retromarcia è selezionata, una breve pressione attiva o
disattiva il sistema di ausilio al
parcheggio anteriore e poste‐
riore.
Attivazione del sistema di ausilio al
parcheggio anteriore-posteriore
Quando la retromarcia è inserita, il
sistema di ausilio al parcheggio è
operativo.
Il sistema è anche attivato automati‐ camente a velocità fino a 11 km/h.

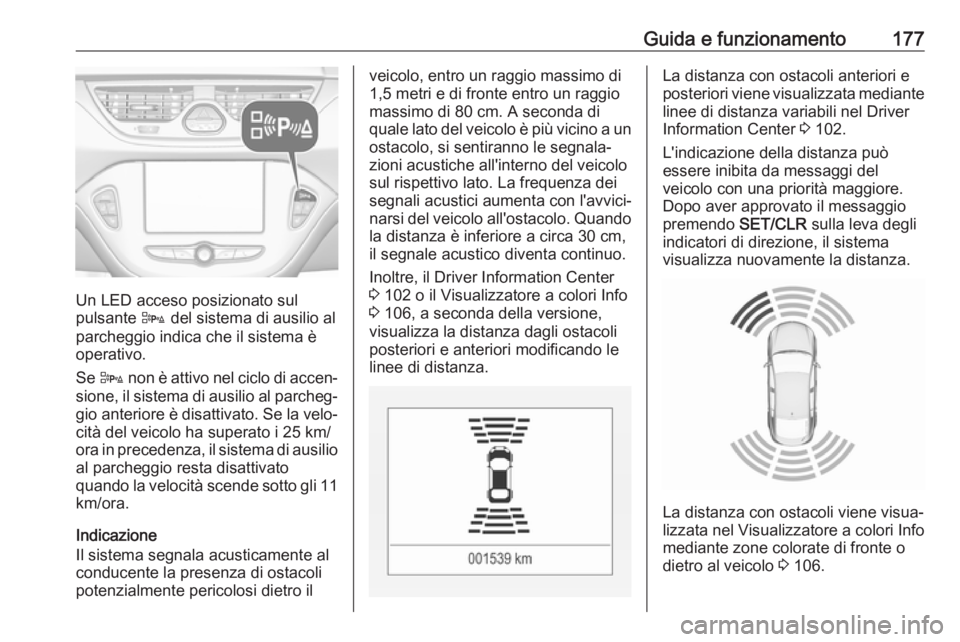

Guida e funzionamento177
Un LED acceso posizionato sul
pulsante D del sistema di ausilio al
parcheggio indica che il sistema è
operativo.
Se D non è attivo nel ciclo di accen‐
sione, il sistema di ausilio al parcheg‐ gio anteriore è disattivato. Se la velo‐
cità del veicolo ha superato i 25 km/
ora in precedenza, il sistema di ausilio al parcheggio resta disattivato
quando la velocità scende sotto gli 11
km/ora.
Indicazione
Il sistema segnala acusticamente al
conducente la presenza di ostacoli
potenzialmente pericolosi dietro il
veicolo, entro un raggio massimo di
1,5 metri e di fronte entro un raggio
massimo di 80 cm. A seconda di
quale lato del veicolo è più vicino a un ostacolo, si sentiranno le segnala‐
zioni acustiche all'interno del veicolo
sul rispettivo lato. La frequenza dei
segnali acustici aumenta con l'avvici‐
narsi del veicolo all'ostacolo. Quando la distanza è inferiore a circa 30 cm,
il segnale acustico diventa continuo.
Inoltre, il Driver Information Center
3 102 o il Visualizzatore a colori Info
3 106, a seconda della versione,
visualizza la distanza dagli ostacoli
posteriori e anteriori modificando le
linee di distanza.La distanza con ostacoli anteriori e
posteriori viene visualizzata mediante linee di distanza variabili nel Driver
Information Center 3 102.
L'indicazione della distanza può
essere inibita da messaggi del
veicolo con una priorità maggiore.
Dopo aver approvato il messaggio
premendo SET/CLR sulla leva degli
indicatori di direzione, il sistema
visualizza nuovamente la distanza.
La distanza con ostacoli viene visua‐
lizzata nel Visualizzatore a colori Info
mediante zone colorate di fronte o
dietro al veicolo 3 106.

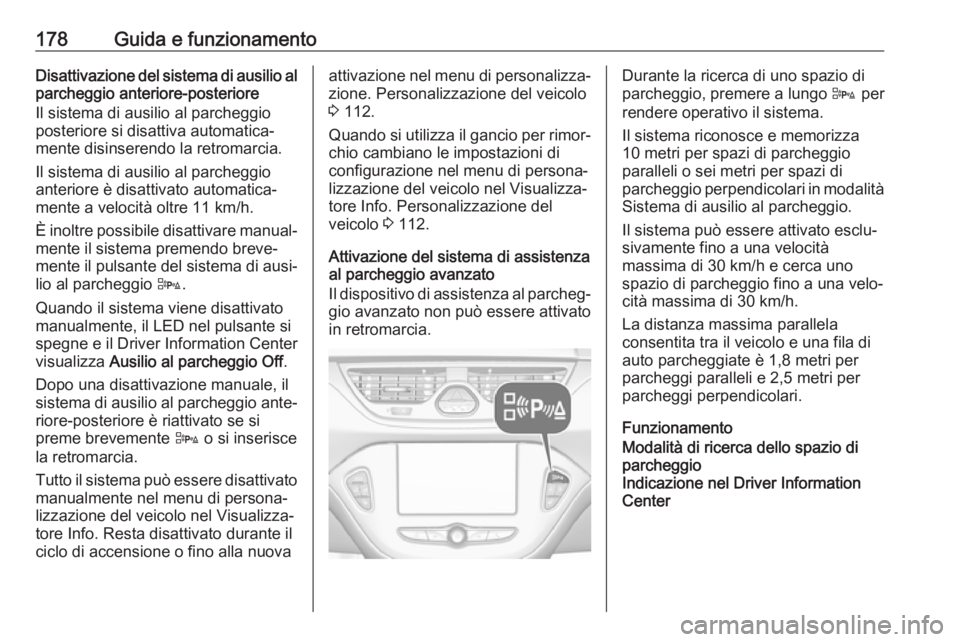

178Guida e funzionamentoDisattivazione del sistema di ausilio alparcheggio anteriore-posteriore
Il sistema di ausilio al parcheggio
posteriore si disattiva automatica‐
mente disinserendo la retromarcia.
Il sistema di ausilio al parcheggio
anteriore è disattivato automatica‐
mente a velocità oltre 11 km/h.
È inoltre possibile disattivare manual‐ mente il sistema premendo breve‐mente il pulsante del sistema di ausi‐
lio al parcheggio D.
Quando il sistema viene disattivato
manualmente, il LED nel pulsante si spegne e il Driver Information Center
visualizza Ausilio al parcheggio Off .
Dopo una disattivazione manuale, il
sistema di ausilio al parcheggio ante‐
riore-posteriore è riattivato se si
preme brevemente D o si inserisce
la retromarcia.
Tutto il sistema può essere disattivato manualmente nel menu di persona‐
lizzazione del veicolo nel Visualizza‐ tore Info. Resta disattivato durante il
ciclo di accensione o fino alla nuovaattivazione nel menu di personalizza‐
zione. Personalizzazione del veicolo
3 112.
Quando si utilizza il gancio per rimor‐
chio cambiano le impostazioni di
configurazione nel menu di persona‐
lizzazione del veicolo nel Visualizza‐
tore Info. Personalizzazione del
veicolo 3 112.
Attivazione del sistema di assistenza
al parcheggio avanzato
Il dispositivo di assistenza al parcheg‐ gio avanzato non può essere attivatoin retromarcia.Durante la ricerca di uno spazio di
parcheggio, premere a lungo D per
rendere operativo il sistema.
Il sistema riconosce e memorizza
10 metri per spazi di parcheggio
paralleli o sei metri per spazi di
parcheggio perpendicolari in modalità Sistema di ausilio al parcheggio.
Il sistema può essere attivato esclu‐
sivamente fino a una velocità
massima di 30 km/h e cerca uno spazio di parcheggio fino a una velo‐
cità massima di 30 km/h.
La distanza massima parallela
consentita tra il veicolo e una fila di
auto parcheggiate è 1,8 metri per
parcheggi paralleli e 2,5 metri per
parcheggi perpendicolari.
FunzionamentoModalità di ricerca dello spazio di
parcheggio
Indicazione nel Driver Information
Center

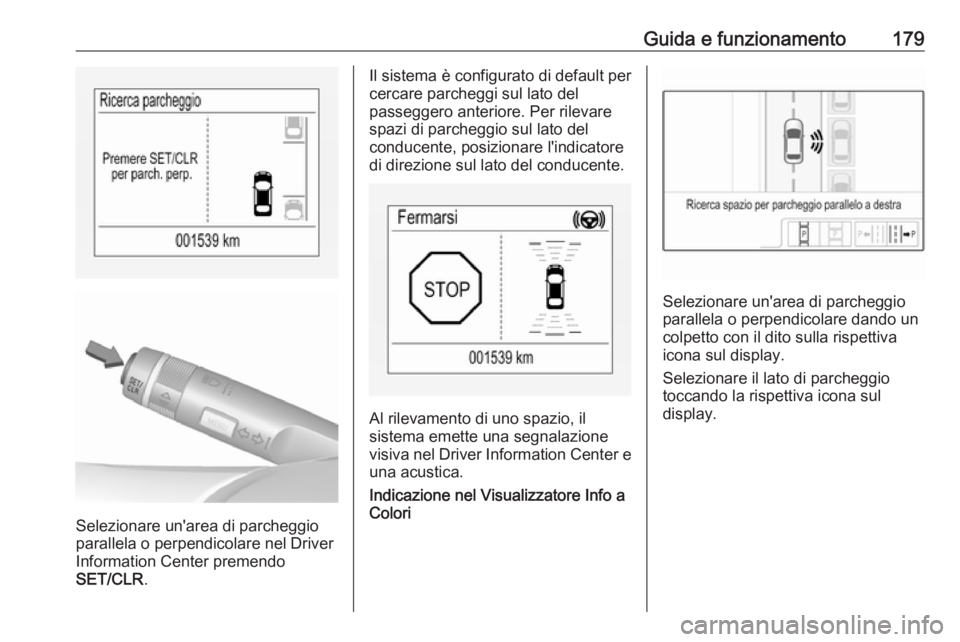

Guida e funzionamento179
Selezionare un'area di parcheggio
parallela o perpendicolare nel Driver
Information Center premendo
SET/CLR .
Il sistema è configurato di default per
cercare parcheggi sul lato del
passeggero anteriore. Per rilevare
spazi di parcheggio sul lato del
conducente, posizionare l'indicatore
di direzione sul lato del conducente.
Al rilevamento di uno spazio, il
sistema emette una segnalazione
visiva nel Driver Information Center e una acustica.
Indicazione nel Visualizzatore Info a
Colori
Selezionare un'area di parcheggio
parallela o perpendicolare dando un
colpetto con il dito sulla rispettiva
icona sul display.
Selezionare il lato di parcheggio
toccando la rispettiva icona sul
display.

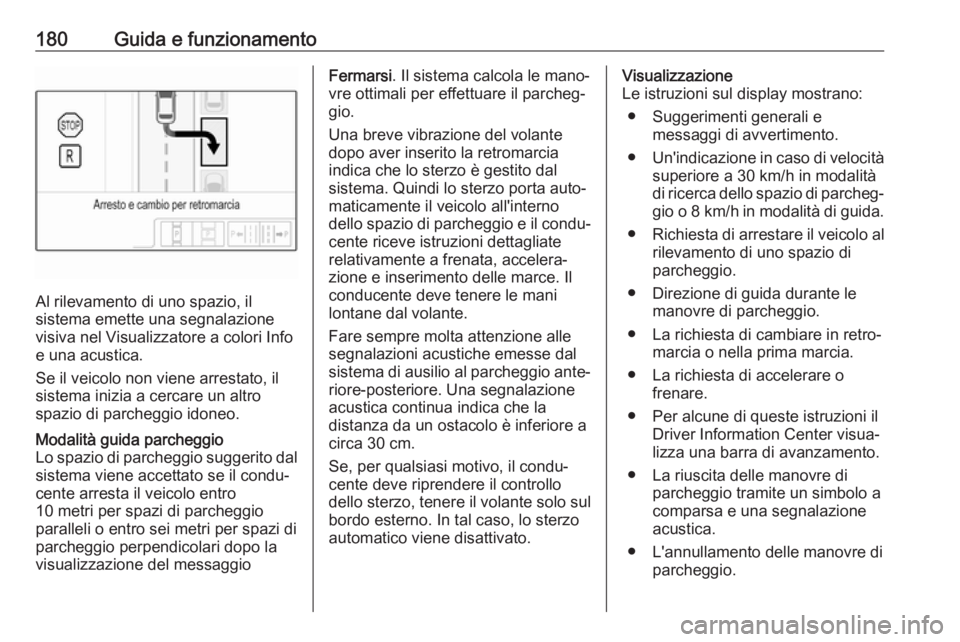

180Guida e funzionamento
Al rilevamento di uno spazio, il
sistema emette una segnalazione
visiva nel Visualizzatore a colori Info
e una acustica.
Se il veicolo non viene arrestato, il
sistema inizia a cercare un altro
spazio di parcheggio idoneo.
Modalità guida parcheggio
Lo spazio di parcheggio suggerito dal sistema viene accettato se il condu‐
cente arresta il veicolo entro
10 metri per spazi di parcheggio
paralleli o entro sei metri per spazi di
parcheggio perpendicolari dopo la
visualizzazione del messaggioFermarsi . Il sistema calcola le mano‐
vre ottimali per effettuare il parcheg‐
gio.
Una breve vibrazione del volante
dopo aver inserito la retromarcia
indica che lo sterzo è gestito dal
sistema. Quindi lo sterzo porta auto‐
maticamente il veicolo all'interno
dello spazio di parcheggio e il condu‐
cente riceve istruzioni dettagliate
relativamente a frenata, accelera‐
zione e inserimento delle marce. Il
conducente deve tenere le mani
lontane dal volante.
Fare sempre molta attenzione alle
segnalazioni acustiche emesse dal
sistema di ausilio al parcheggio ante‐ riore-posteriore. Una segnalazione
acustica continua indica che la
distanza da un ostacolo è inferiore a
circa 30 cm.
Se, per qualsiasi motivo, il condu‐
cente deve riprendere il controllo
dello sterzo, tenere il volante solo sul
bordo esterno. In tal caso, lo sterzo
automatico viene disattivato.Visualizzazione
Le istruzioni sul display mostrano:
● Suggerimenti generali e messaggi di avvertimento.
● Un'indicazione in caso di velocità
superiore a 30 km/h in modalità
di ricerca dello spazio di parcheg‐
gio o 8 km/h in modalità di guida.
● Richiesta di arrestare il veicolo al
rilevamento di uno spazio di
parcheggio.
● Direzione di guida durante le manovre di parcheggio.
● La richiesta di cambiare in retro‐ marcia o nella prima marcia.
● La richiesta di accelerare o frenare.
● Per alcune di queste istruzioni il Driver Information Center visua‐
lizza una barra di avanzamento.
● La riuscita delle manovre di parcheggio tramite un simbolo a
comparsa e una segnalazione
acustica.
● L'annullamento delle manovre di parcheggio.

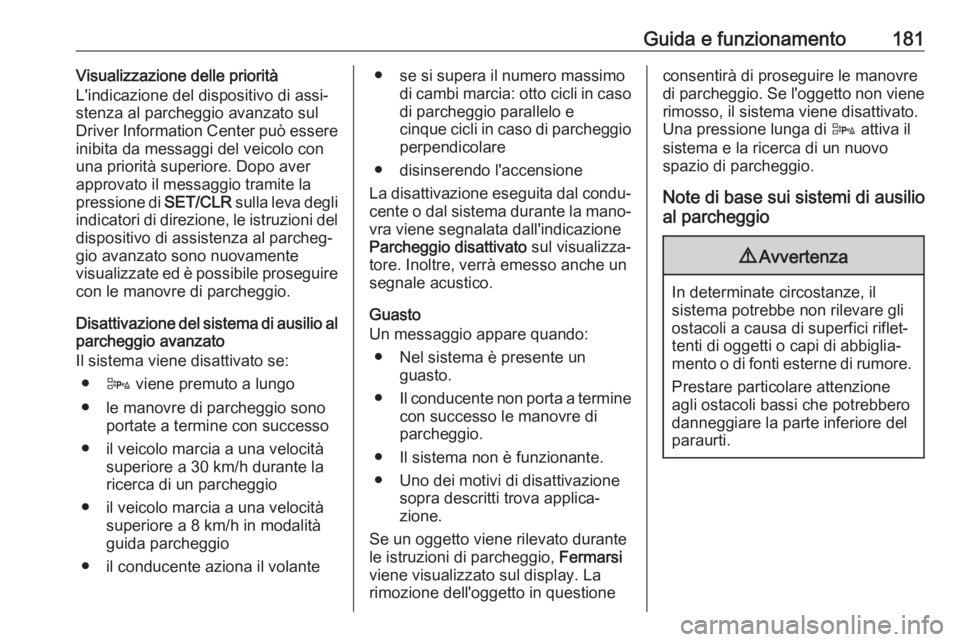

Guida e funzionamento181Visualizzazione delle priorità
L'indicazione del dispositivo di assi‐
stenza al parcheggio avanzato sul
Driver Information Center può essere
inibita da messaggi del veicolo con
una priorità superiore. Dopo aver
approvato il messaggio tramite la pressione di SET/CLR sulla leva degli
indicatori di direzione, le istruzioni del
dispositivo di assistenza al parcheg‐
gio avanzato sono nuovamente
visualizzate ed è possibile proseguire
con le manovre di parcheggio.
Disattivazione del sistema di ausilio al parcheggio avanzato
Il sistema viene disattivato se:
● D viene premuto a lungo
● le manovre di parcheggio sono portate a termine con successo
● il veicolo marcia a una velocità superiore a 30 km/h durante laricerca di un parcheggio
● il veicolo marcia a una velocità superiore a 8 km/h in modalitàguida parcheggio
● il conducente aziona il volante● se si supera il numero massimo di cambi marcia: otto cicli in caso
di parcheggio parallelo e
cinque cicli in caso di parcheggio
perpendicolare
● disinserendo l'accensione
La disattivazione eseguita dal condu‐
cente o dal sistema durante la mano‐ vra viene segnalata dall'indicazione
Parcheggio disattivato sul visualizza‐
tore. Inoltre, verrà emesso anche un
segnale acustico.
Guasto
Un messaggio appare quando:
● Nel sistema è presente un guasto.
● Il conducente non porta a termine
con successo le manovre di
parcheggio.
● Il sistema non è funzionante. ● Uno dei motivi di disattivazione sopra descritti trova applica‐
zione.
Se un oggetto viene rilevato durante le istruzioni di parcheggio, Fermarsi
viene visualizzato sul display. La
rimozione dell'oggetto in questioneconsentirà di proseguire le manovre
di parcheggio. Se l'oggetto non viene rimosso, il sistema viene disattivato.
Una pressione lunga di D attiva il
sistema e la ricerca di un nuovo
spazio di parcheggio.
Note di base sui sistemi di ausilio
al parcheggio9 Avvertenza
In determinate circostanze, il
sistema potrebbe non rilevare gli ostacoli a causa di superfici riflet‐
tenti di oggetti o capi di abbiglia‐
mento o di fonti esterne di rumore.
Prestare particolare attenzione
agli ostacoli bassi che potrebbero
danneggiare la parte inferiore del
paraurti.

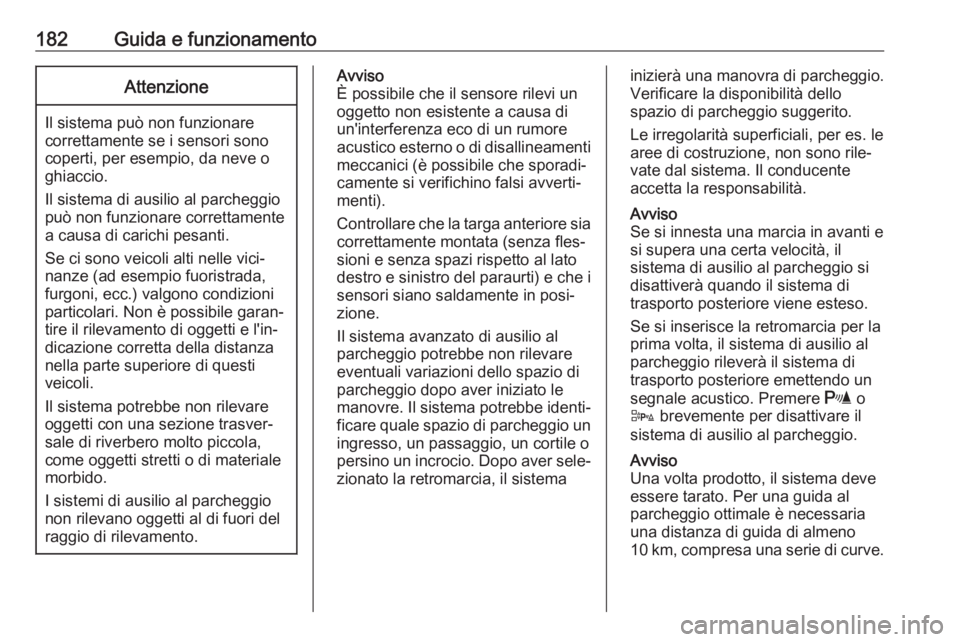

182Guida e funzionamentoAttenzione
Il sistema può non funzionare
correttamente se i sensori sono coperti, per esempio, da neve o
ghiaccio.
Il sistema di ausilio al parcheggio
può non funzionare correttamente a causa di carichi pesanti.
Se ci sono veicoli alti nelle vici‐
nanze (ad esempio fuoristrada,
furgoni, ecc.) valgono condizioni
particolari. Non è possibile garan‐
tire il rilevamento di oggetti e l'in‐
dicazione corretta della distanza
nella parte superiore di questi
veicoli.
Il sistema potrebbe non rilevare oggetti con una sezione trasver‐ sale di riverbero molto piccola,
come oggetti stretti o di materiale
morbido.
I sistemi di ausilio al parcheggio
non rilevano oggetti al di fuori del
raggio di rilevamento.
Avviso
È possibile che il sensore rilevi un
oggetto non esistente a causa di
un'interferenza eco di un rumore
acustico esterno o di disallineamenti
meccanici (è possibile che sporadi‐
camente si verifichino falsi avverti‐
menti).
Controllare che la targa anteriore sia correttamente montata (senza fles‐
sioni e senza spazi rispetto al lato
destro e sinistro del paraurti) e che i
sensori siano saldamente in posi‐
zione.
Il sistema avanzato di ausilio al
parcheggio potrebbe non rilevare
eventuali variazioni dello spazio di
parcheggio dopo aver iniziato le
manovre. Il sistema potrebbe identi‐ ficare quale spazio di parcheggio uningresso, un passaggio, un cortile opersino un incrocio. Dopo aver sele‐
zionato la retromarcia, il sistemainizierà una manovra di parcheggio.
Verificare la disponibilità dello
spazio di parcheggio suggerito.
Le irregolarità superficiali, per es. le
aree di costruzione, non sono rile‐
vate dal sistema. Il conducente
accetta la responsabilità.
Avviso
Se si innesta una marcia in avanti e
si supera una certa velocità, il
sistema di ausilio al parcheggio si
disattiverà quando il sistema di
trasporto posteriore viene esteso.
Se si inserisce la retromarcia per la
prima volta, il sistema di ausilio al
parcheggio rileverà il sistema di
trasporto posteriore emettendo un
segnale acustico. Premere r o
D brevemente per disattivare il
sistema di ausilio al parcheggio.
Avviso
Una volta prodotto, il sistema deve
essere tarato. Per una guida al
parcheggio ottimale è necessaria
una distanza di guida di almeno
10 km, compresa una serie di curve.
