Arrumação63Quando não estiver a ser utilizado, o
sistema de transporte traseiro pode ser novamente deslizado para ointerior do piso do veículo.
Não deve haver quaisquer objectos sobre as bicicletas que poderiam
soltar-se durante o transporte.Atenção
Não fixar bicicletas com pedaleiras em carbono nos
suportes para bicicletas. As
bicicletas podem ficar danificadas.
Advertência
As luzes traseiras do veículo serão
desativadas se as luzes traseiras do sistema de suporte traseiro
estiverem instaladas.
Expansão
Abrir a porta traseira.
9 Aviso
Não deve haver ninguém na zona
de extensão do sistema de
transporte traseiro; risco de lesão.
Empurrar a alavanca para cima. O
sistema desengata rapidamente e sai para fora do pára-choques.
Puxar completamente para fora o
sistema de transporte traseiro até se
ouvir o encaixe do sistema.
Assegurar que não é possível
introduzir o sistema de suporte
traseiro sem puxar a patilha de novo.9 Aviso
Só é permitido montar objectos no
sistema de transporte traseiro se
o sistema tiver sido bem
engatado. Se o sistema de
transporte traseiro não engatar
adequadamente, não coloque
objectos no sistema e deslize o
sistema para trás. Recorrer à
ajuda de uma oficina.

64ArrumaçãoInstalar as luzes da bagageira
Desmontar primeiro a luz traseira de
trás ( 1), e depois a luz traseira da
frente ( 2) dos nichos.
Abrir o suporte da luz na parte de trás
da luz traseira completamente até
que engate.
Empurrar a maneta para baixo e
empurrar o suporte da luz no retentor até engatar.
Realizar este procedimento com
ambas as luzes traseiras.
Verificar a posição do cabo e da
lâmpada para garantir que estes
estão corretamente instalados e
presos.

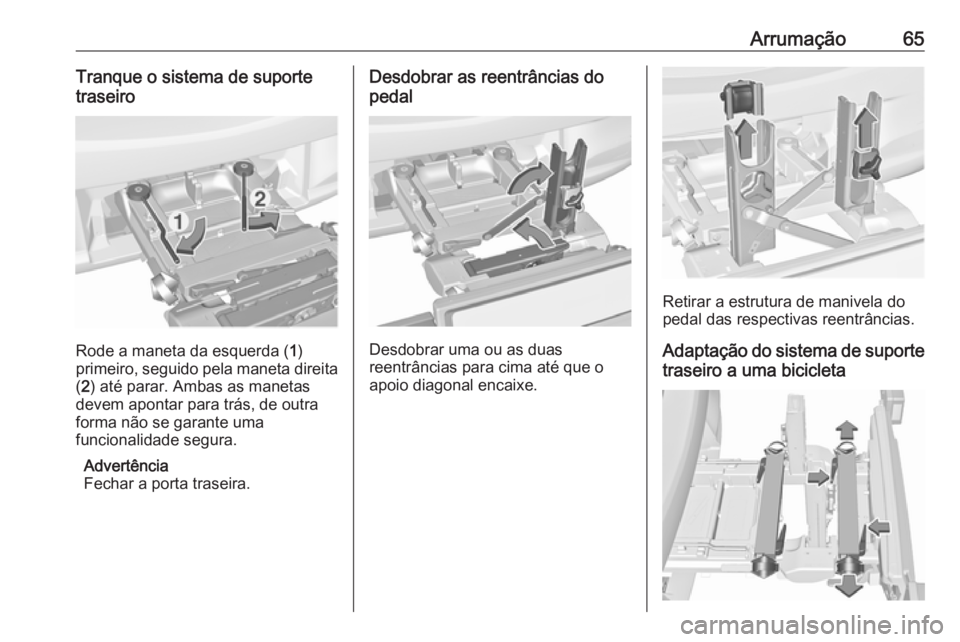

Arrumação65Tranque o sistema de suporte
traseiro
Rode a maneta da esquerda ( 1)
primeiro, seguido pela maneta direita ( 2 ) até parar. Ambas as manetas
devem apontar para trás, de outra
forma não se garante uma
funcionalidade segura.
Advertência
Fechar a porta traseira.
Desdobrar as reentrâncias do
pedal
Desdobrar uma ou as duas
reentrâncias para cima até que o
apoio diagonal encaixe.
Retirar a estrutura de manivela do
pedal das respectivas reentrâncias.
Adaptação do sistema de suporte traseiro a uma bicicleta

66ArrumaçãoPressionar a alavanca e retirar onicho da roda.
Empurrar a patilha no corpo retentor
e removê-lo.
Preparar a bicicleta para ser
presa
Advertência
A largura máxima da pedaleira é
38,3 mm e a profundidade máxima
é 14,4 mm.
Rodar o pedal esquerdo (sem
corrente dentada) verticalmente para
baixo. O pedal na superfície
esquerda do mesmo deve estar na
horizontal.
A parte dianteira da bicicleta deve ter a roda da frente para a esquerda.
A traseira da bicicleta deve ter a roda
dianteira para a direita.
Prender uma bicicleta ao sistema
de suporte traseiro
Com a alavanca de rotação sobre a
superfície do pedal, adaptar os
pedais ajustáveis à unidade da
superfície do pedal até à saliência da
superfície do pedal.
Se a bicicleta tiver superfícies de
pedal direitos, desapertar a unidade
de superfície do pedal
completamente (posição 5).

Arrumação67
Se a bicicleta tiver superfícies de
pedal curvas, enroscar a unidade de
superfície do pedal completamente
(posição 1).
Colocar a bicicleta no suporte
traseiro. Ao fazê-lo, a superfície do
pedal deve estar no nicho de abertura
do mesmo como se vê na imagem.Atenção
Certifique-se que o pedal não toca
na superfície do suporte da
extremidade traseira. Caso
contrário, os jogos de bielas
poderão danificar-se durante o
transporte.
Inserir por cima, o encaixe da
pedaleira na calha exterior de cada
nicho da pedaleira e deslizá-la para
baixo até pelo menos por baixo dos
entalhes.
Anexar a superfície do pedal ao rodar o parafuso de anexo na montagem do pedal.

68Arrumação
Posicionar as reentrâncias das rodas
de modo que a bicicleta fique
aproximadamente na horizontal.
Aqui, a distância entre os pedais e a
porta traseira deve ser pelo menos
5 cm.
Ambos os pneus das bicicletas têm de estar nos nichos das rodas.
Atenção
Garantir que as reentrâncias das
rodas estão suficientemente
estendidas para fora para permitir que ambos os pneus da bicicleta
fiquem colocados nas
reentrâncias. Caso contrário, não
é possível garantir a montagem
horizontal da bicicleta. Ignorar
este aviso poderá resultar em
danos nas rodas da bicicleta
causados por gases de escape
quentes.
Alinhar a bicicleta na direcção
longitudinal do veículo: Desapertar
um pouco a estrutura do pedal.
Colocar a bicicleta na vertical usando
a manivela de rotação do nicho da
superfície do pedal.
Se duas bicicletas se obstruírem uma à outra, a posição das mesmas pode
ser adaptada ajustando o volante e
os nichos das rodas assim como as
manivelas rotativas da superfície do pedal até as bicicletas deixarem de
se tocar. Garantir que há uma folga
suficiente em relação ao veículo.
Aperte manualmente os parafusos de fixação da armação do rolamento dopedal até ao máximo.
Prender ambas as rodas das
bicicletas usando cintas de retenção.
Verificar a bicicleta para garantir que
está presa.

Arrumação69Atenção
Assegurar-se que o espaço entre
a bicicleta e o veículo é de pelo
menos 5 cm. Se necessário,
liberte o guiador e rode para o
lado.
As definições para as reentrâncias da
roda e na alavanca rotativa nas
reentrâncias da superfície do pedal
deverão ser anotadas e guardadas
para cada uma das bicicletas. Uma
pré-configuração correcta facilitará a
recolocação da bicicleta.
Advertência
É recomendado instalar um sinal de
aviso na bicicleta mais à retaguarda
para aumentar a visibilidade.
Desmontar a bicicleta do sistema
de suporte traseiro
Desapertar as cintas de retenção de
ambas as bicicletas.
Segurar a bicicleta, desapertar o
parafuso de fixação da estrutura do
rolamento do pedal, depois elevar a
estrutura do rolamento do pedal para
a remover.
Recolher o sistema de suporte
traseiro
Empurrar os apoios da superfície do
pedal na reentrância da superfície do
pedal como mostra a figura.

70Arrumação
Insira o cinto de retenção e empurre
com força para trás tanto quanto
possível.
Pressionar a alavanca de abertura e
deslizar os intervalos das rodas
completamente até onde cheguem.
Desencaixar a alavanca de fecho no
suporte diagonal e dobrar ambas as
reentrâncias da superfície do pedal
para baixo.
9 Aviso
Risco de se magoar.
Rode a maneta direita primeiro ( 1)
para a frente, seguida pela maneta
esquerda ( 2), até que possam ser
encaixadas nas suas respectivas reentrâncias.
