2017 OPEL CASCADA Priručnik za vlasnika (in Croatian)

Njega vozila2074. Umetnite držač žarulje i okrećitega u smjeru kazaljki na satu.
5. Umetnite lijevu stranu svjetla, klizno pomaknite ulijevo i
umetnite desni kraj.
Svjetlo registarske pločice
1. Odvijač umetnite u udubljenje poklopca, pritisnite u stranu i
oslobodite oprugu.
2. Izvucite svjetlo prema dolje, pazeći da pritom ne povučete
kabel.
3. Izvadite držač žarulje iz kućišta svjetla okretanjem u smjeru
suprotnom od kazaljke na satu.
4. Izvucite žarulju iz držača žarulje i zamijenite je.
5. Umetnite držač žarulje u kućištesvjetla i okrenite u smjeru kazaljkena satu.
6. Umetnite svjetlo u oblogu branika i pustite da se zabravi.
Unutarnja svjetla
Svjetlo u unutrašnjosti, svjetla za
čitanje
Zamjenu sijalica prepustite servisu.
Svjetlo prtljažnika Zamjenu sijalica prepustite servisu.
Osvjetljenje ploče s
instrumentima
Zamjenu sijalica prepustite servisu.

208Njega vozilaElektrični sustavOsigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U vozilu se nalaze tri kutije s
osiguračima:
● U prednjem lijevom dijelu prostora motora,
● Na vozilima s upravljačem na lijevoj strani, u unutrašnjosti iza
pretinca za odlaganje, ili u
vozilima s upravljačem na desnoj
strani, iza pretinca za odlaganje
na strani suvozača,
● Iza poklopca na lijevoj strani prtljažnika.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati po rastaljenoj žici. Ne zamjenjujteosigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više osigurača.Osigurači mogu biti umetnuti i bez
postojanja funkcije.Hvataljka osigurača
Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.

Njega vozila209Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u motornom prostoru
Kutija s osiguračima na prednjoj
lijevoj strani prostora motora.
Isključite poklopac i preklopite ga
prema gore sve dok se ne zaustavi.
Poklopac skinite okomito prema gore.
Br.Strujni krug1Upravljački modul motora2Lambda senzor3Ubrizgavanje goriva, sustav
paljenja4Ubrizgavanje goriva, sustav
paljenja5–6Grijanje ogledala7Kontrola ventilatora8Lambda senzor, hlađenje
motora9Senzor stražnjeg prozora10Osjetnik akumulatora vozila11Otvaranje prtljažnika12Prilagodljivo prednje svjetlo,
automatska kontrola svjetla13ABS ventili14–15Upravljački modul motora16Elektropokretač

210Njega vozilaBr.Strujni krug17Upravljački modul mjenjača18Grijanje stražnjeg stakla19Prednji električni prozori20Stražnji električni prozori21Stražnji električni centar22Lijevo dugo svjetlo (Halogeno)23Sustav pranja prednjih svjetala24Desno kratko svjetlo (Xenon)25Lijevo kratko svjetlo (Xenon)26Prednja svjetla za maglu27Grijanje diesel goriva28Sustav start-stop29Električna parkirna kočnica30ABS pumpa31–32Zračni jastuk33Prilagodljivo prednje svjetlo,
automatska kontrola svjetla34Povrat ispušnih plinovaBr.Strujni krug35Električni prozori, senzor za
kišu, vanjski retrovizor36Kontrola klime37–38Vakuumska pumpa39Upravljački modul sustava
goriva40Sustav pranja vjetrobrana41Desno dugo svjetlo (Halogeno)42Ventilator hladnjaka43Brisači vjetrobrana44–45Ventilator hladnjaka46–47Sirena48Ventilator hladnjaka49Pumpa goriva50Poravnanje fara, prilagodljivo
prednje svjetloBr.Strujni krug51–52Pomoćni grijač, diesel motor53Upravljački modul mjenjača,
upravljački modul motora54Vakuumska pumpa,
instrumentna ploča, ventilacija
grijanja, sustav klimatizacije
zraka
Nakon zamjene neispravnog
osigurača, zatvorite poklopac kutije s
osiguračima i pritisnite ga da se
uglavi.
Ako poklopac kutije s osiguračima
nije pravilno zatvoren, može doći do
kvara.

Njega vozila211Kutija s osiguračima ploče sinstrumentima
U vozilima s upravljačem na lijevoj
strani, kutija s osiguračima se nalazi
iza spremišta na ploči s
instrumentima.
Otvorite spremište i gurnite ga lijevo
za otključavanje. Spremište
preklopite dolje i uklonite ga.
U vozilima s upravljačem na desnoj
strani, kutija s osiguračima se nalazi
iza poklopca u pretincu za rukavice.
Otvorite pretinac za rukavice, zatim
otvorite poklopac i preklopite ga dolje.
Br.Strujni krug1Zasloni2Upravljačka jedinica vozila,
vanjska svjetla3Upravljačka jedinica vozila,
vanjska svjetla4Infotainment sustav5Infotainment sustav, instrument6Priključak za napajanje, upaljač
za cigarete7Priključak za napajanje8Upravljački modul vozila, lijevo
kratko svjetlo9Upravljački modul vozila, desno
kratko svjetlo10Upravljački modul vozila, brave
na vratima11Ventilator unutrašnjosti12Električno podesivo vozačevo
sjedalo13Električno podesivo suvozačevo
sjedalo

212Njega vozilaBr.Strujni krug14Konektor za dijagnostiku15Zračni jastuk16Relej poklopca prtljažnika17Klima uređaj18Dijagnoza servisa19Upravljački modul vozila,
kočiona svjetla, stražnja svjetla,
unutarnja svjetla20–21Ploča s instrumentima22Sustav paljenja23Upravljački modul karoserije24Upravljački modul karoserije25–26Dodatna oprema priključaka za
napajanje u prtljažniku
Kutija s osiguračima u
prtljažniku
Kutija s osiguračima je na lijevoj strani
prtljažnika iza poklopca.
Uklonite poklopac.
Namjena osigurača
Br.Strujni krug1Upravljački modul mekanog
krova, električna tračnica desno2–3Pomoć pri parkiranju4Sustav selektivne katalitičke
redukcije5–6–7Sjedalo s električnim
podešavanjem8Upravljački modul mekanog
krova9Sustav selektivne katalitičke
redukcije10Sustav selektivne katalitičke
redukcije11Modul prikolice, nadzor tlaka u
gumama i kamera okrenuta
prema natrag12Upravljački modul mekanog
krova, stražnja svjetla

Njega vozila213Br.Strujni krug13–14Stražnje sjedalo električnopreklapanje15–16Provjetravanje sjedala, kamera
okrenuta prema natrag,
upravljački modul mekanog
krova17–18–19Grijanje kola upravljača20–21Grijanje sjedala22–23Upravljački modul mekanog
krova, električna tračnica lijevo24Sustav selektivne katalitičke
redukcije25–26Osigurač kratkospojnika za
nelogističan način radaBr.Strujni krug27Pasivni ulaz28–29Hidraulička jedinica30–31–32Flex RideAlat vozila
Alat Vozila s rezervnim kotačem
Otvorite prekrivač poda prtljažnika.
Dizalica, alati i traka za učvršćenje
oštećenog kotača nalaze se u kutiji s
alatom ispod rezervnog kotača u prtljažnom prostoru.
Ključ za kotač i vučni priključak
nalaze se u vrećici s alatom
smještenoj u ležištu rezervnog kotača pored kutije s alatom. Vrećica s
alatom učvršćena je remenom na
uvlačnu šipku. Uklonite remen kutije i

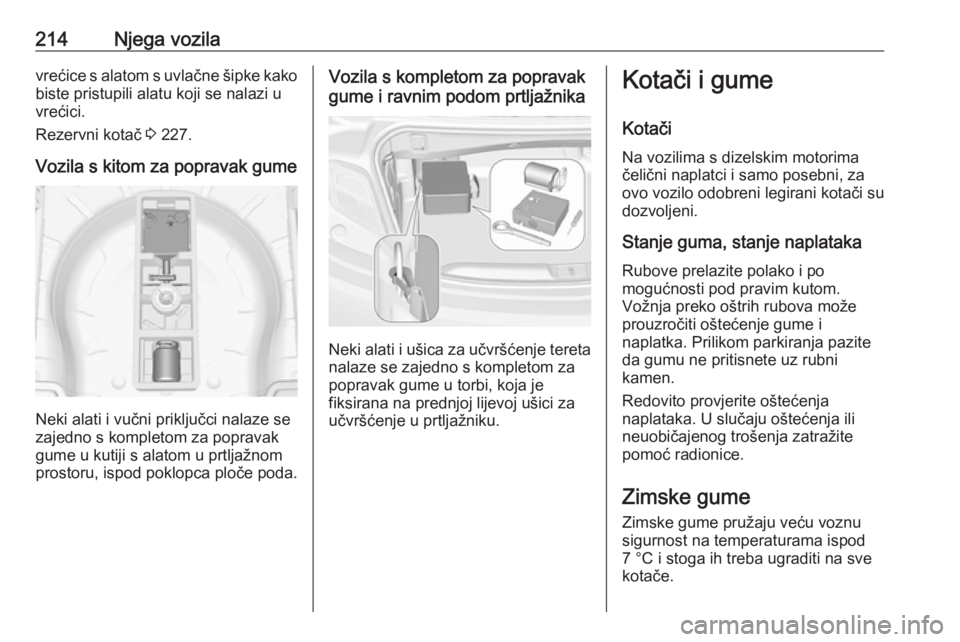

214Njega vozilavrećice s alatom s uvlačne šipke kako
biste pristupili alatu koji se nalazi u
vrećici.
Rezervni kotač 3 227.
Vozila s kitom za popravak gume
Neki alati i vučni priključci nalaze se
zajedno s kompletom za popravak gume u kutiji s alatom u prtljažnomprostoru, ispod poklopca ploče poda.
Vozila s kompletom za popravak
gume i ravnim podom prtljažnika
Neki alati i ušica za učvršćenje tereta nalaze se zajedno s kompletom za
popravak gume u torbi, koja je
fiksirana na prednjoj lijevoj ušici za
učvršćenje u prtljažniku.
Kotači i gume
Kotači
Na vozilima s dizelskim motorima čelični naplatci i samo posebni, za
ovo vozilo odobreni legirani kotači su
dozvoljeni.
Stanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Zimske gume
Zimske gume pružaju veću voznu sigurnost na temperaturama ispod 7 °C i stoga ih treba ugraditi na sve
kotače.
