210Soins du véhiculeÉtiquette d'avertissement
Signification des symboles :● Pas d'étincelles ni de flammes nues et ne pas fumer.
● Toujours se protéger les yeux. Les gaz explosifs peuvent causer
une cécité ou des blessures.
● Conserver la batterie du véhicule
hors de portée des enfants.
● La batterie du véhicule contient de l'acide sulfurique qui peut
rendre aveugle ou causer de
graves brûlures.
● Pour plus d'informations, consul‐ ter le manuel d'utilisation.
● Du gaz explosif peut être présent
aux alentours de la batterie du
véhicule.
Purge du système d'alimentation en gazole(diesel)
Si le réservoir a été vidé, le circuit de
gazole (diesel) doit être purgé de son
air. Mettre le contact trois fois, chaque fois pour une durée de 15 secondes.
Puis démarrer le moteur pendant
40 secondes au maximum. Répéter
cette procédure après avoir attendu
au moins 5 secondes. Si le moteur ne
démarre pas, prendre contact avec
un atelier.Remplacement des balais
d'essuie-glace
Soulever le bras d'essuie-glace
jusqu'il reste en position soulevée,
enfoncer le bouton pour libérer le
balai d'essuie-glace et l'enlever.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐
cliquette.
Abaisser le bras d'essuie-glace avec
précaution.

Soins du véhicule217Clignotants latéraux
Pour remplacer l'ampoule, déposer le logement de feu :
1. Faire glisser le feu vers son côté gauche et le déposer par son côté
droit.
2. Tourner la douille d'ampoule dans
le sens anti-horaire et la déposer
du logement.
3. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
4. Insérer la douille de l'ampoule et tourner dans le sens horaire.
5. Insérer l'extrémité gauche du feu,
faire glisser vers la gauche et
insérer l'extrémité droite.
Éclairage de plaque d'immatriculation
1. Introduire un tournevis dans le creux du couvercle, appuyer sur
le côté et libérer le ressort.
2. Sortir l'ampoule par le bas en veil‐
lant à ne pas tirer sur le câble.

218Soins du véhicule
3. Déposer la douille d'ampoule dulogement de feu en la tournant
dans le sens anti-horaire.
4. Tirer l'ampoule de la douille d'am‐
poule et la remplacer.
5. Insérer la douille d'ampoule dans le logement de feu et la tourner
dans le sens horaire.
6. Insérer le feu dans le pare-chocs et le laisser s'engager.
Éclairage intérieur Éclairage de courtoisie, spots de
lecture
Faire remplacer les ampoules par un
atelier.
Éclairage du coffre Faire remplacer les ampoules par un
atelier.
Éclairage du tableau de bord
Faire remplacer les ampoules par un
atelier.Circuit électrique
Fusibles
Les inscriptions sur le fusible neuf
doivent correspondre aux inscriptions
sur le fusible défectueux.
Le véhicule est équipé de trois boîtes à fusibles :
● À l'avant gauche du comparti‐ ment moteur,
● Dans les véhicules avec la direc‐
tion à gauche, à l'intérieur
derrière le compartiment de
rangement ou, dans les véhicu‐
les avec la direction à droite,
derrière la boîte à gants,
● Derrière un cache sur le côté gauche du coffre.
Avant de remplacer un fusible, désac‐ tiver le commutateur correspondant
et couper le contact.
Un fusible défectueux se reconnaît à
son filament brûlé. Ne pas remplacer
le fusible tant que la cause de la
défaillance n'a pas été supprimée.
Certaines fonctions sont protégées
par plusieurs fusibles.

Soins du véhicule221N°Circuit électrique30Pompe d'ABS31–32Airbag33Éclairage directionnel adaptatif,
commande automatique des
feux34Recirculation des gaz d'échap‐
pement35Lève-vitres électriques, détec‐
teur de pluie, rétroviseurs exté‐
rieur36Climatisation37–38Pompe à vide39Module de commande d'alimen‐
tation en carburant40Lave-glace avant41Feu de route droit (halogène)42Ventilateur de radiateurN°Circuit électrique43Essuie-glace avant44–45Ventilateur de radiateur46–47Avertisseur sonore48Ventilateur de radiateur49Pompe à carburant50Mise à niveau des phares, éclai‐
rage directionnel adaptatif51–52Chauffage auxiliaire, moteur
diesel53Module de commande de trans‐
mission, module de commande
du moteur54Pompe à vide, groupe d'instru‐
ments du tableau de bord, venti‐
lation du chauffage, climatisationAprès avoir remplacé des fusibles
défectueux, refermer le couvercle de
boîte à fusibles et l'encliqueter en
appuyant.
Si le couvercle de boîte à fusibles
n'est pas correctement fermé, des
dysfonctionnements peuvent surve‐
nir.
Boîte à fusibles du tableau
de bord

Soins du véhicule225sangle à la tige d'arrimage. Déposerla boîte à outils et la sangle du sac à
outils de la tige d'arrimage afin de
pouvoir avoir accès aux outils du sac.
Roue de secours 3 239.
Véhicules avec kit de réparation
des pneus
Certains outils et l'oeillet de remor‐
quage sont rangés avec le kit de répa‐ ration des pneus dans une boîte à
outils dans le coffre sous le recouvre‐
ment de plancher.
Véhicules avec kit de réparation
des pneus et plancher de coffre
plat
Certains outils et l'oeillet de remor‐
quage sont rangés avec le kit de répa‐ ration des pneus dans un sac fixé à
l'anneau d'arrimage avant gauche du
coffre.
Jantes et pneus
Roues Sur les véhicules à moteur Diesel, les
jantes en acier sont interdites et
seules les jantes en alliage spéciales
agréées pour ce véhicule sont autori‐ sées.
État des pneus, état des jantes
Franchir les arêtes vives lentement et
si possible à angle droit. Rouler sur
des arêtes vives peut endommager
les pneus et les jantes. Ne pas écra‐
ser un pneu contre une bordure de
trottoir lors du stationnement.
Contrôler régulièrement l'état des
pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un
atelier.
Pneus d'hiver Les pneus d'hiver améliorent la sécu‐
rité de conduite à des températures inférieures à 7 °C et devraient doncêtre montés sur toutes les roues.

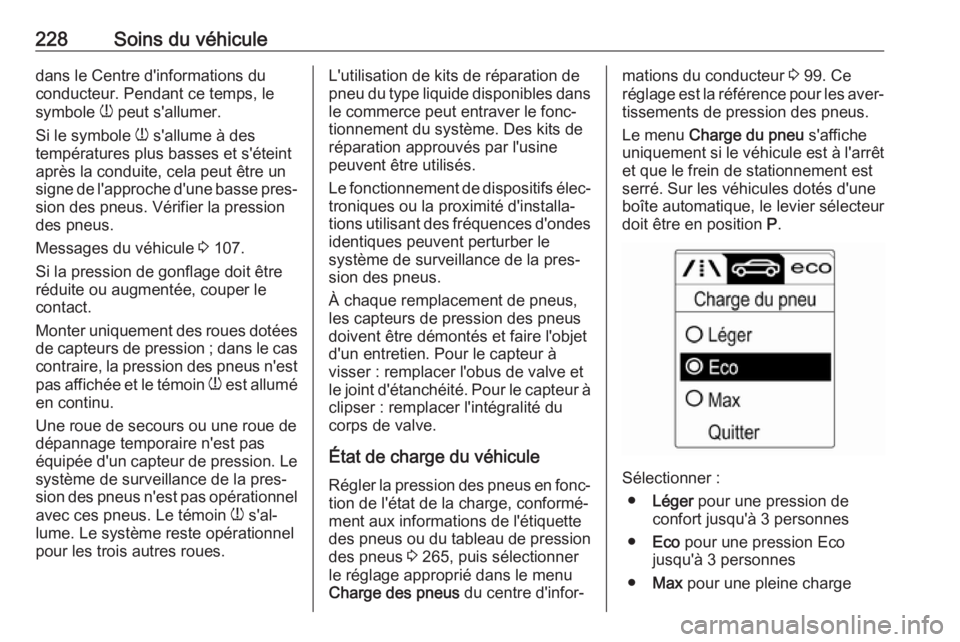

228Soins du véhiculedans le Centre d'informations du
conducteur. Pendant ce temps, le
symbole w peut s'allumer.
Si le symbole w s'allume à des
températures plus basses et s'éteint
après la conduite, cela peut être un
signe de l'approche d'une basse pres‐ sion des pneus. Vérifier la pression
des pneus.
Messages du véhicule 3 107.
Si la pression de gonflage doit être
réduite ou augmentée, couper le
contact.
Monter uniquement des roues dotées
de capteurs de pression ; dans le cas
contraire, la pression des pneus n'est
pas affichée et le témoin w est allumé
en continu.
Une roue de secours ou une roue de
dépannage temporaire n'est pas
équipée d'un capteur de pression. Le système de surveillance de la pres‐sion des pneus n'est pas opérationnel
avec ces pneus. Le témoin w s'al‐
lume. Le système reste opérationnel pour les trois autres roues.L'utilisation de kits de réparation de
pneu du type liquide disponibles dans
le commerce peut entraver le fonc‐
tionnement du système. Des kits de
réparation approuvés par l'usine
peuvent être utilisés.
Le fonctionnement de dispositifs élec‐
troniques ou la proximité d'installa‐
tions utilisant des fréquences d'ondes identiques peuvent perturber le
système de surveillance de la pres‐
sion des pneus.
À chaque remplacement de pneus, les capteurs de pression des pneus doivent être démontés et faire l'objetd'un entretien. Pour le capteur à
visser : remplacer l'obus de valve et
le joint d'étanchéité. Pour le capteur à
clipser : remplacer l'intégralité du
corps de valve.
État de charge du véhicule
Régler la pression des pneus en fonc‐ tion de l'état de la charge, conformé‐
ment aux informations de l'étiquette
des pneus ou du tableau de pression
des pneus 3 265, puis sélectionner
le réglage approprié dans le menu
Charge des pneus du centre d'infor‐mations du conducteur 3 99. Ce
réglage est la référence pour les aver‐
tissements de pression des pneus.
Le menu Charge du pneu s'affiche
uniquement si le véhicule est à l'arrêt et que le frein de stationnement est
serré. Sur les véhicules dotés d'une boîte automatique, le levier sélecteur
doit être en position P.
Sélectionner :
● Léger pour une pression de
confort jusqu'à 3 personnes
● Eco pour une pression Eco
jusqu'à 3 personnes
● Max pour une pleine charge

Soins du véhicule229Processus de correspondance
des capteurs de pression des
pneus
Chaque capteur de pression des
pneus possède un code d'identifica‐ tion unique. Le code d'identification
doit correspondre à une nouvelle
position des roues après une permu‐
tation des roues ou un échange du jeu
de roues complet et si un ou plusieurs capteurs de pression des pneus ont
été remplacés. Le processus de
correspondance des capteurs de
pression des pneus doit également
être effectué après avoir remplacé
une roue de secours par une roue de
route dotée d'un capteur de pression
du pneu.
Le témoin de dysfonctionnement w et
le message ou le code d'avertisse‐
ment doivent s'éteindre lors du cycle
d'allumage suivant. Les capteurs
correspondent aux positions des
roues à l'aide d'un outil de réappren‐
tissage, dans l'ordre suivant : roue
avant gauche, roue avant droite, roue arrière droite, roue arrière gauche. Leclignotant sur la position active
actuelle s'allume jusqu'à ce que le
capteur corresponde.
Consulter l'atelier pour tout service. Il faut deux minutes pour apparier la
première position de pneu/roue et
cinq minutes en tout pour apparier les
quatre positions de pneu/roue. Si cela
dure plus longtemps, le processus de
correspondance s'arrête et doit être
redémarré.
Le processus d'appariement de
capteur de pression de pneu se
présente comme suit :
1. Serrer le frein de stationnement.2. Mettez le contact.
3. Sur les véhicules dotés d'une boîte de vitesses automatique :
régler le levier sélecteur sur P.
Sur les véhicules avec boîte manuelle : sélectionner Neutre.
4. Utiliser MENU sur le levier de
clignotant pour sélectionner Menu
informations véhicule dans le
centre d'informations du conduc‐
teur.5. Tourner la molette du dispositif de
réglage pour faire défiler le menu de pression des pneus.
6. Appuyer sur SET/CLR pour
lancer le processus d'apparie‐
ment de capteur. Un message
demandant d'accepter le proces‐ sus doit s'afficher.
7. Appuyer à nouveau sur SET/CLR pour confirmer la sélec‐
tion. L'avertisseur sonore retentit
deux fois pour indiquer que le
récepteur se trouve en mode de
réapprentissage.
8. Commencer par la roue avant gauche.
9. Placer l'outil de réapprentissage contre le flanc du pneu, à côté de
la tige de valve. Appuyer ensuite
sur le bouton pour activer le
capteur de pression des pneus.
Un signal de l'avertisseur sonore
confirme que le code d'identifica‐
tion du capteur correspond à cette
position de la roue.
10. Passer à la roue avant du côté droit et répéter la procédure de
l'étape 9.

230Soins du véhicule11. Passer à la roue arrière du côtédroit et répéter la procédure de
l'étape 9.
12. Passer à la roue arrière gauche et
répéter la procédure de l'étape 9.
L'avertisseur sonore retentit deux
fois pour indiquer que le code
d'identification du capteur a été
apparié au pneu arrière gauche et
que le processus de correspon‐
dance des capteurs de pression
des pneus n'est plus actif.
13. Couper le contact.
14. Mettre les quatre pneus à la pres‐
sion recommandée comme indi‐
qué sur l'étiquette d'information
de pression des pneus.
15. S'assurer que l'état de charge des
pneus est conforme à la pression
sélectionnée 3 99.
Pression des pneus
Vérifier la pression des pneus (à froid)
au moins tous les 14 jours et avant
chaque long voyage. Ne pas oublier
la roue de secours. Cela vaut égale‐ment pour les véhicules avec
système de surveillance de la pres‐ sion des pneus.
Dévisser le capuchon de la valve.
Pression de gonflage 3 265.
L'étiquette d'information sur la pres‐
sion des pneus présente dans le
cadre de porte gauche indique l'équi‐ pement pneumatique d'origine du
véhicule et les pressions de gonflage
correspondantes.
Les données de pression de gonflage se rapportent aux pneus froids. Elless'appliquent tant aux pneus d'été
qu'aux pneus d'hiver.
Toujours gonfler la roue de secours à
la pression de gonflage pour pleine
charge.
La pression de gonflage ECO sert à
atteindre la plus faible consommation de carburant possible.
Le surgonflage ou le sous-gonflage
des pneus par rapport aux pressions prescrites influence défavorablement
la sécurité, la tenue de route, le
confort routier et la consommation et
augmente l'usure des pneus.
La pression des pneus change selon
les différentes options. Pour obtenir
une valeur de pression des pneus correcte, appliquer la procédure ci-
après :
1. Identifier l'appellation du moteur. Caractéristiques du moteur
3 259.
2. Identifier les pneus correspon‐ dants.
Les tableaux de pression des pneus
indiquent toutes les combinaisons de
pneus possibles 3 265.
