Догляд за автомобілем231НомерКонтур1Модуль керування
двигуном2Кисневий датчик3Впорскування пального,
система запалювання4Впорскування пального,
система запалювання5–6Обігрів дзеркала7Система керування венти‐
лятором8Кисневий датчик, система
охолодження двигуна9Датчик задніх вікон10Датчик автомобільного
акумулятора11Відчинення багажника12Система адаптивного
світла фар, автоматичне
регулювання освітлення13Клапани системи ABS14–НомерКонтур15Модуль керування
двигуном16Стартер17Модуль керування транс‐
місією18Заднє вікно з підігрівом19Передні вікна з електро‐
приводом20Задні вікна з електропри‐
водом21Задній електричний розпо‐
ділювач22Дальнє світло лівої фари
(галоген)23Система промивки фар24Ближнє світло правої фари (ксенон)25Ближнє світло лівої фари
(ксенон)26Передні протитуманні
фари27Підігрів дизельного паль‐
ногоНомерКонтур28Система старт-стоп29Електричне стоянкове
гальмо30Насос ABS31–32Подушка безпеки33Система адаптивного
світла фар, автоматичне
регулювання освітлення34Рециркуляція вихлопних
газів35Вікна з електропідйомни‐
ками, датчик дощу,
зовнішнє дзеркало36Клімат-контроль37–38Вакуумний насос39Модуль керування
паливною системою40Система промивання
вітрового скла

232Догляд за автомобілемНомерКонтур41Дальнє світло правої фари(галоген)42Вентилятор радіатора43Очисник лобового скла44–45Вентилятор радіатора46–47Звуковий сигнал48Вентилятор радіатора49Паливний насос50Регулювання напрямку
світла фар залежно від
навантаження, система
адаптивного світла фар51–52Допоміжний обігрівач,
дизельний двигунНомерКонтур53Модуль керування транс‐
місією, модуль керування
двигуном54Вакуумний насос, блок
панелі приладів, венти‐
ляція, система опалення,
система кондиціонування
повітря
Після заміни пошкоджених
запобіжників закрийте кришку
коробки та натисніть її для фіксації.
Якщо кришку коробки запобіжників
закрито неправильно, може
виникнути несправність системи.
Блок запобіжників панелі
приладів
В автомобілях із лівостороннім
керуванням коробка запобіжників
знаходиться за відділенням для
зберігання в панелі приладів.
Відчиніть відділення та
проштовхніть його вліво для
розблокування. Складіть
відділення вниз і зніміть його.

Догляд за автомобілем233
В автомобілях для
правостороннього руху коробка
запобіжників розташована за
кришкою в бардачку. Відкрийте
бардачок, після цього відкрийте
кришку та складіть її.
№Контур1Дисплеї2Модуль керування кузовом,
прилади зовнішнього освіт‐
лення3Модуль керування кузовом,
прилади зовнішнього освіт‐
лення4Інформаційно-розважальна
система5Інформаційно-розважальна
система, прилад6Розетка, прикурювач№Контур7Розетка8Модуль керування кузовом,
ліва фара дальнього світла9Модуль керування кузовом,
права фара дальнього світла10Модуль керування кузовом,
замки дверей11Вентилятор салона12Водійське сидіння з електро‐
приводом13Пасажирське сидіння з елек‐
троприводом14Діагностичний з'єднувач15Подушка безпеки16Реле кришки багажника17Система кондиціонування
повітря18Блок сервісного діагносту‐
вання19Модуль керування кузовом,
стоп-сигнали, задні ліхтарі,
ліхтарі освітлення салону

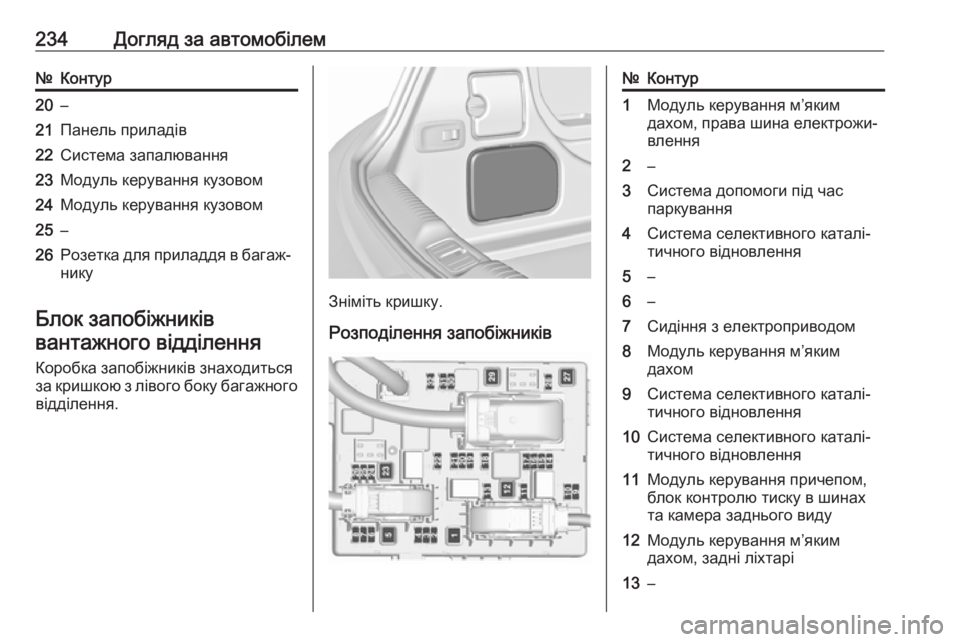

234Догляд за автомобілем№Контур20–21Панель приладів22Система запалювання23Модуль керування кузовом24Модуль керування кузовом25–26Розетка для приладдя в багаж‐
нику
Блок запобіжників
вантажного відділення
Коробка запобіжників знаходиться
за кришкою з лівого боку багажного
відділення.
Зніміть кришку.
Розподілення запобіжників
№Контур1Модуль керування м’яким
дахом, права шина електрожи‐
влення2–3Система допомоги під час
паркування4Система селективного каталі‐
тичного відновлення5–6–7Сидіння з електроприводом8Модуль керування м’яким
дахом9Система селективного каталі‐
тичного відновлення10Система селективного каталі‐
тичного відновлення11Модуль керування причепом,
блок контролю тиску в шинах
та камера заднього виду12Модуль керування м’яким
дахом, задні ліхтарі13–

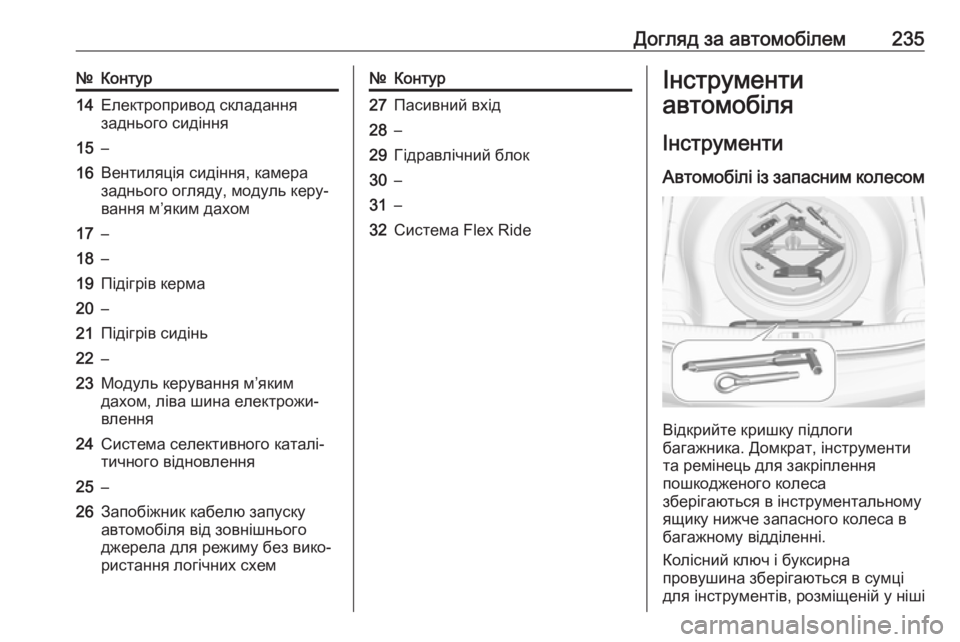

Догляд за автомобілем235№Контур14Електропривод складання
заднього сидіння15–16Вентиляція сидіння, камера заднього огляду, модуль керу‐
вання м’яким дахом17–18–19Підігрів керма20–21Підігрів сидінь22–23Модуль керування м’яким
дахом, ліва шина електрожи‐
влення24Система селективного каталі‐
тичного відновлення25–26Запобіжник кабелю запуску
автомобіля від зовнішнього
джерела для режиму без вико‐
ристання логічних схем№Контур27Пасивний вхід28–29Гідравлічний блок30–31–32Система Flex RideІнструменти
автомобіля
Інструменти Автомобілі із запасним колесом
Відкрийте кришку підлоги
багажника. Домкрат, інструменти
та ремінець для закріплення
пошкодженого колеса
зберігаються в інструментальному
ящику нижче запасного колеса в
багажному відділенні.
Колісний ключ і буксирна
провушина зберігаються в сумці
для інструментів, розміщеній у ніші

236Догляд за автомобілемдля запасного колеса біля
інструментального ящика. Сумка
для інструментів кріпиться
прив'язним тросиком до стрижня у ніші. Щоб дістати інструменти з
сумки, зніміть тросик зі стрижня і вийміть сумку.
Запасне колесо 3 251.
Автомобілі з набором для
ремонту шин
Деякі інструменти, а також
буксирна провушина зберігаються
разом із комплектом для ремонту
шин у ящику для інструментів під
килимком у багажному відділенні.
Автомобілі з комплектом для
ремонту шин та пласкою
підлогою багажника
Деякі інструменти та буксирна
провушина складені разом із
комплектом для ремонту шин у
сумці, яка кріпиться до переднього
лівого кріпильного вушка в
багажнику.
Колеса та шини
Колеса На автомобілях із дизельнимидвигунами не дозволяється
використовувати колеса зі
стальним ободом. Можна
використовувати лише колеса з дисками зі спеціального сплаву,
схваленого для цього автомобіля.
Стан шини, стан колеса
Повільно їздіть краями дороги та
під правильними кутами, якщо
можливо. Водіння над різкими
краями може спричинити
пошкодження шини та колеса. Не
торкайтеся шинами бордюрів під
час паркування.
Регулярно перевіряйте колеса на
предмет пошкодження. Зверніться
по допомогу до майстерні у випадку
пошкодження чи незвичного
спрацювання.

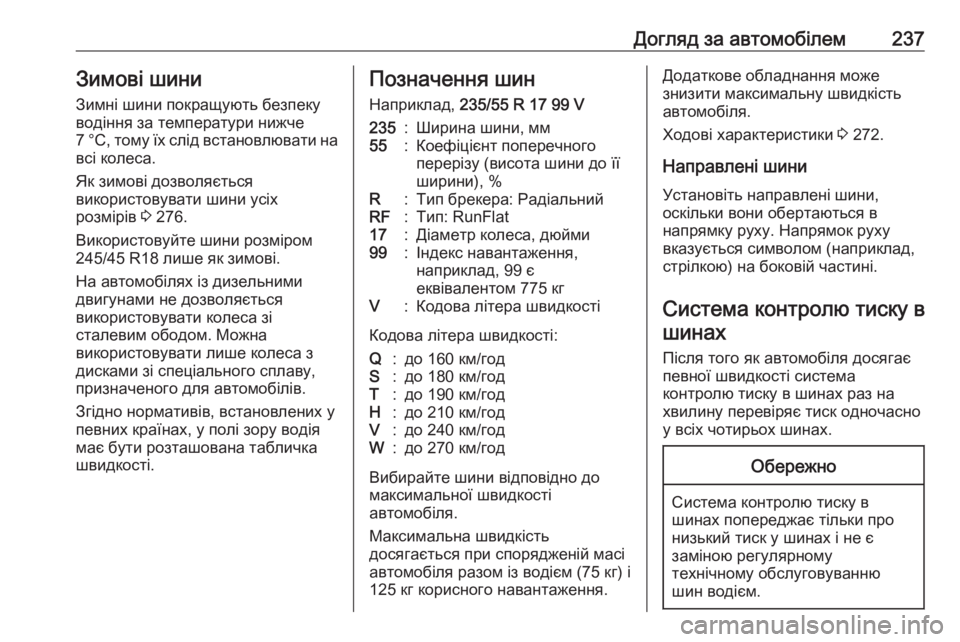

Догляд за автомобілем237Зимові шиниЗимні шини покращують безпеку
водіння за температури нижче
7 °C, тому їх слід встановлювати на
всі колеса.
Як зимові дозволяється
використовувати шини усіх
розмірів 3 276.
Використовуйте шини розміром
245/45 R18 лише як зимові.
На автомобілях із дизельними
двигунами не дозволяється
використовувати колеса зі
сталевим ободом. Можна
використовувати лише колеса з дисками зі спеціального сплаву,
призначеного для автомобілів.
Згідно нормативів, встановлених у
певних країнах, у полі зору водія
має бути розташована табличка
швидкості.Позначення шин
Наприклад, 235/55 R 17 99 V235:Ширина шини, мм55:Коефіцієнт поперечного
перерізу (висота шини до її
ширини), %R:Тип брекера: РадіальнийRF:Тип: RunFlat17:Діаметр колеса, дюйми99:Індекс навантаження,
наприклад, 99 є
еквівалентом 775 кгV:Кодова літера швидкості
Кодова літера швидкості:
Q:до 160 км/годS:до 180 км/годT:до 190 км/годH:до 210 км/годV:до 240 км/годW:до 270 км/год
Вибирайте шини відповідно до максимальної швидкості
автомобіля.
Максимальна швидкість
досягається при спорядженій масі
автомобіля разом із водієм (75 кг) і
125 кг корисного навантаження.
Додаткове обладнання може
знизити максимальну швидкість автомобіля.
Ходові характеристики 3 272.
Направлені шини Установіть направлені шини,
оскільки вони обертаються в
напрямку руху. Напрямок руху
вказується символом (наприклад,
стрілкою) на боковій частині.
Система контролю тиску вшинах
Після того як автомобіля досягає певної швидкості система
контролю тиску в шинах раз на
хвилину перевіряє тиск одночасно
у всіх чотирьох шинах.Обережно
Система контролю тиску в
шинах попереджає тільки про
низький тиск у шинах і не є
заміною регулярному
технічному обслуговуванню
шин водієм.

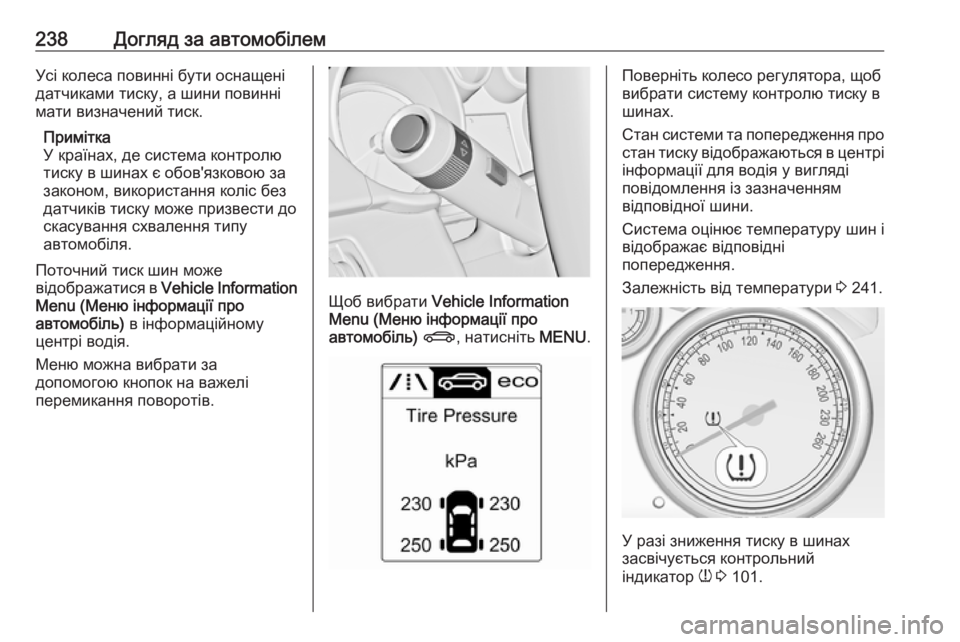

238Догляд за автомобілемУсі колеса повинні бути оснащені
датчиками тиску, а шини повинні
мати визначений тиск.
Примітка
У країнах, де система контролю
тиску в шинах є обов'язковою за
законом, використання коліс без
датчиків тиску може призвести до
скасування схвалення типу
автомобіля.
Поточний тиск шин може
відображатися в Vehicle Information
Menu (Меню інформації про
автомобіль) в інформаційному
центрі водія.
Меню можна вибрати за
допомогою кнопок на важелі
перемикання поворотів.
Щоб вибрати Vehicle Information
Menu (Меню інформації про
автомобіль) X , натисніть MENU.
Поверніть колесо регулятора, щоб
вибрати систему контролю тиску в
шинах.
Стан системи та попередження про стан тиску відображаються в центрі
інформації для водія у вигляді
повідомлення із зазначенням
відповідної шини.
Система оцінює температуру шин і відображає відповідні
попередження.
Залежність від температури 3 241.
У разі зниження тиску в шинах
засвічується контрольний
індикатор w 3 101.
