2017 OPEL ASTRA K Používateľská príručka (in Slovak)

Starostlivosť o vozidlo247

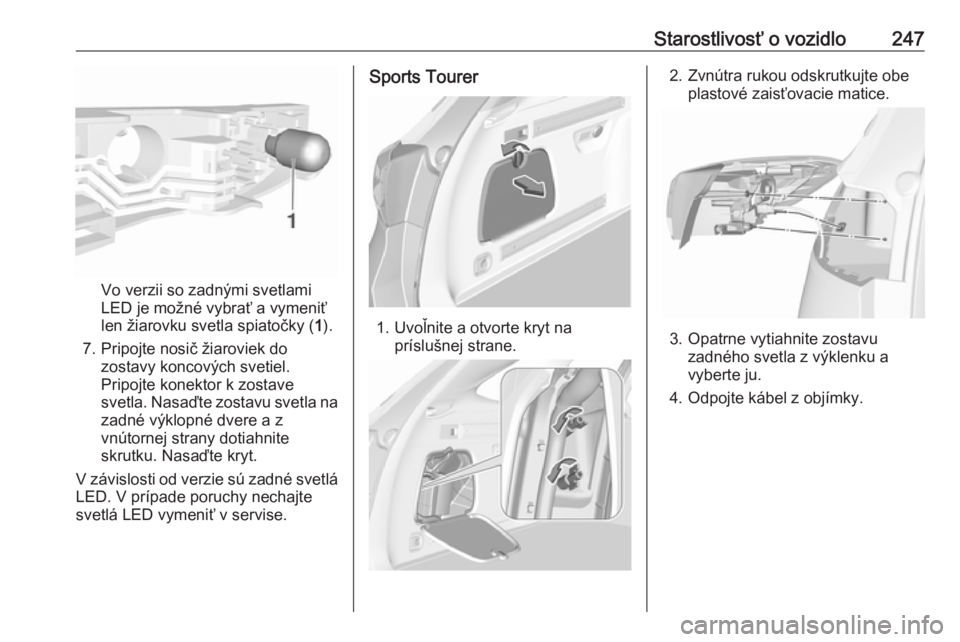

Vo verzii so zadnými svetlami
LED je možné vybrať a vymeniť
len žiarovku svetla spiatočky ( 1).
7. Pripojte nosič žiaroviek do zostavy koncových svetiel.
Pripojte konektor k zostave
svetla. Nasaďte zostavu svetla na
zadné výklopné dvere a z
vnútornej strany dotiahnite
skrutku. Nasaďte kryt.
V závislosti od verzie sú zadné svetlá
LED. V prípade poruchy nechajte
svetlá LED vymeniť v servise.
Sports Tourer
1. Uvoľnite a otvorte kryt na príslušnej strane.
2. Zvnútra rukou odskrutkujte obe plastové zaisťovacie matice.
3. Opatrne vytiahnite zostavuzadného svetla z výklenku a
vyberte ju.
4. Odpojte kábel z objímky.

248Starostlivosť o vozidlo5. Štandardné zadné svetlá:
Uvoľnite príchytné západky a
vyberte nosič žiaroviek zo zostavy
svetla.
6. Vyberte žiarovky a vymeňte ich:
Zadné svetlo/brzdové svetlo ( 1)
Žiarovka ukazovateľa smeru ( 2)
7. Pripojte nosič žiaroviek do zostavy svetla.
8. Zadné svetlá LED:
Vo verzii so zadnými svetlami
LED a brzdovými svetlami LED je
možné vymeniť len žiarovku
smerovky: otočením vyberte
držiak žiarovky zo zostavy svetla.
Vymeňte žiarovku z držiaka
žiarovky.
9. Pripojte kábel k objímke.
10. Pripevnite zostavu svetla ku karosérii vozidla a utiahnite
poistné matice z vnútornej strany
batožinového priestoru. Nasaďte
kryt.
V závislosti od verzie sú zadné a
brzdové svetlá LED. V prípade
poruchy nechajte svetlá LED vymeniť v servise.
Súprava svetiel v zadných
výklopných dverách
1. Uvoľnite kryt na dverách
batožinového priestoru a vyberte
ho.

Starostlivosť o vozidlo249
2. Rukou odskrutkujte plastovúzaisťovaciu maticu.
3. Opatrne vytiahnite zostavu svetla z výklenku a vyberte ju.
4. Stlačte tri príchytné západky avyberte nosič žiaroviek zo zostavy
svetla.
5. Vyberte žiarovku a vymeňte ju:
Cúvacie svetlo ( 1)
Zadné svetlo ( 2)
Zadné hmlové svetlo ( 3) (ľavá
strana)
6. Pripojte nosič žiaroviek do zostavy koncových svetiel.
7. Vo verzii so zadnými svetlamiLED je možné vymeniť len
žiarovku svetla spiatočky:
otočením vyberte držiak žiarovky
zo zostavy svetla. Vymeňte
žiarovku z držiaka žiarovky.
8. Nasaďte zostavu svetla na dvere batožinového priestoru a z
vnútornej strany utiahnite poistnú
maticu. Nasaďte kryt.

250Starostlivosť o vozidloV závislosti od verzie sú zadné svetlá
LED. V prípade poruchy nechajte
svetlá LED vymeniť v servise.
Bočné smerovky
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:
1. Posuňte svetlo do ľavej strany a odstráňte ho pomocou pravého
konca.
2. Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočtením v smere hodinových ručičiek.
5. Vložte ľavý koniec svetla, zasuňte
vľavo a vložte pravý koniec.
Osvetlenie evidenčného čísla
1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu.

Starostlivosť o vozidlo251
2. Vyberte svetlo smerom dole.Neťahajte za vodiče.
3. Otočením protismeru hodinových ručičiek vyberte držiak žiarovky z
puzdra svetla.
4. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
5. Vložte držiak žiarovky do puzdra svetla a otočte ňou v smere
hodinových ručičiek.
6. Vložte svetlo do nárazníka tak, aby zapadlo.
Niektoré verzie disponujú osvetlením
LED evidenčného čísla. V prípade
poruchy svetiel LED ich nechajte
vymeniť v servise.
Osvetlenie interiéru Stropné svetlo, lampičky na
čítanie
Žiarovky nechajte vymeniť v servise.
Osvetlenie nákladného priestoru Žiarovky nechajte vymeniť v servise.
Osvetlenie prístrojovejdosky
Žiarovky nechajte vymeniť v servise.Elektrická sústava
Poistky Údaje na náhradnej poistke sa musiazhodovať s údajmi na chybnej
poistke.
Vo vozidle sa nachádzajú tri
poistkové skrinky:
● priestor motora
● prístrojový panel
● batožinový priestor
Pred výmenou poistky vypnite
príslušný spínač a zapaľovanie.
Spálenú poistku poznáte podľa
pretaveného drôtika. Poistku
vymeňte len v prípade, že bola
odstránená príčina poruchy.
Niektoré funkcie sú chránené
niekoľkými poistkami.
Pojistky je možné zasunúť do polôh,
kde nie je pripojená žiadna funkcia.

252Starostlivosť o vozidlo
Pinzeta na poistky
Pinzeta na poistky sa môže
nachádzať v poistkovej skrinke v motorovom priestore.Nasaďte pinzetu na poistky podľa
typu poistiek zhora alebo z boku a
vytiahnite poistku.
Poistková skriňa v
motorovom priestore
Poistková skrinka je umiestnená v
ľavej prednej časti motorového
priestoru.
Odpojte a odstráňte kryt.

Starostlivosť o vozidlo253Č.Obvod1Štartér2Štartér3Snímač výfuku4Riadiaci modul motora5Funkcie motora6Riadiaci modul prevodovky7–8Riadiaci modul motora9Klimatizácia10Naftový výfukový systém11Systém zamykania dverí batoži‐
nového priestoru, prevodovka12Masáž bedier v sedadle13Čerpadlo vo vretí14Naftový výfukový systém15Snímač výfuku16Vstrekovanie paliva17Vstrekovanie palivaČ.Obvod18Naftový výfukový systém19Naftový výfukový systém20–21Prevodník jednosmerného/strie‐
davého prúdu22ABS23Systém ostrekovačov čelného a
zadného okna24–25Naftové vykurovanie26Riadiaci modul prevodovky27Modul elektricky ovládaných
dverí batožinového priestoru28–29Vyhrievanie zadného okna30Odhmlievanie zrkadiel31–

254Starostlivosť o vozidloČ.Obvod32Transformátor jednosmerného
prúdu/displej LED/elektrický
ohrievač/klimatizácia/ovládač
žeraviacich sviečok33Upozornenie proti odcudzeniu34Klaksón35Napájacia zásuvka v batoži‐
novom priestore36Pravé diaľkové svetlo (halogé‐
nové)/pravé stretávacie svetlo
(LED)37Ľavé diaľkové svetlo (halogé‐
nové)38Svetlomet LED/automatické
nastavenie sklonu svetlometov39Predné svetlo do hmly40OnStar41Voda v snímači paliva/vodné
čerpadlo42Manuálne nastavenie sklonu
svetlometovČ.Obvod43Palivové čerpadlo44Spätná kamera/vnútorné spätné
zrkadlo/modul prívesu45Ľavý svetlomet LED/automatické
nastavenie sklonu ľavého svetlo‐ metu46Zostava združených prístrojov47Zámok stĺpika riadenia48Zadný stierač49–50Pravý svetlomet LED/automa‐
tické nastavenie sklonu pravého svetlometu51Ľavé stretávacie svetlo (LED)52Riadiaci modul motora/riadiaci
modul prevodovky53–54Stierač čelného okna55Naftový výfukový systémČ.Obvod56–57–
Po výmene chybných poistiek
zatvorte kryt poistkovej skrinky a
tlakom ju zaistite.
Ak kryt poistkovej skrinky nie je
korektne zatvorený, môže to spôsobiť poruchu.
Poistková skriňa prístrojovej
dosky
Poistková skrinka sa nachádza za
krytom.
