Istmed, turvaistmed63Turvakardinasüsteem
Turvakardinasüsteem koosneb
turvapatjadest katuseraami
kummalgi küljel. Selle võib ära tunda
tähise AIRBAG järgi katusepiilaritel.
Turvakardinasüsteem rakendub
teatud tugevusega külgmise löögi
korral. Süüde peab olema sisse
lülitatud.
Täitunud turvapadjad pehmendavad
lööki, vähendades sellega
külgkokkupõrkel märgatavalt
peavigastuste ohtu.
9 Hoiatus
Hoida turvapadja täitumise
piirkond takistustest vaba.
Laeraami küljes olevate
käepidemete nagid sobivad ainult
kergete riideesemete
riputamiseks ilma riidepuuta.
Nende riiete taskutes ei tohi hoida mingeid esemeid.
Turvapadja väljalülitamine
Eesmise kaasõitja
turvapadjasüsteem tuleb
lapseturvasüsteemi kasutamiseks
deaktiveerida sõitja istmelt vastavalt
juhistele tabelis 3 67.
Külgturvapadja- ja
turvakardinasüsteem,
turvavööeelpingutid ja kõik juhi
turvapadjasüsteemid jäävad
sisselülitatuks.Kõrvalistme turvapadjasüsteemi
saab välja lülitada võtmega
käitatavast lülitist armatuurlaua
kaassõitja küljel.
Asendi valimiseks tuleb kasutada
süütevõtit.
* OFF:juhi kõrvalistme
turvapadjad on välja
lülitatud ja kokkupõrke
korral ei täitu.
Keskkonsoolil põleb
märgutuli *OFFV ON:juhi kõrvalistme
turvapadjad on rakendatud

64Istmed, turvaistmed9Oht
Deaktiveerige kaassõitja
turvapadi ainult juhul, kui
kasutatakse lapseturvasüsteemi
vastavalt tabelis 3 67 toodud
juhistele ja piirangutele.
Vastasel juhul võib juhi kõrval istuv
isik saada surmavaid vigastusi, kui turvapadi on välja lülitatud.
Kui märgutuli V süttib pärast süüte
sisselülitamist ligikaudu
60 sekundiks, täitub kokkupõrke
korral eesmine kaassõitja
turvapadjasüsteem.
Kui korraga põlevad mõlemad
märgutuled, on süsteemis rike.
Süsteemi olekut ei ole võimalik
kindlaks teha, seetõttu ei tohi keegi
istuda juhi kõrvalistmel. Pöörduda
kohe hooldustöökotta.
Küsida kohe nõu hooldustöökojast,
kui kumbki märgutuli ei põle.
Olekut saab muuta ainult siis, kui
sõiduk on peatunud ja süüde välja
lülitatud.
Olek jääb püsima järgmise
muudatuseni.
Turvapadja väljalülitamise märgutuli 3 108.Laste turvaistmed
Lapseturvasüsteem9 Oht
Kui eesmisel kaassõitja istmel
kasutatakse seljaga sõidu suunas
olevat lapseturvasüsteemi, tuleb
eesmise kaassõitja istme
turvapadjasüsteem deaktiveerida.
See kehtib ka teatavate näoga
sõidusuunas olevate
lapseturvasüsteemide korral,
nagu on näidatud tabelites 3 67.
Turvapadja väljalülitamine 3 63,
turvapadja silt 3 58.
Me soovitame lapseturvasüsteemi, mis on spetsiaalselt sõiduki tarvis
kohandatud. Lisateavet küsige
hooldustöökojast.
Lapseturvasüsteemi kasutamisel
tuleb pöörata tähelepanu
alljärgnevatele kasutus- ja
paigaldusjuhistele ning samuti
süsteemiga kaasnevale juhendile.

Istmed, turvaistmed65Alati tuleb täita kohalikke või riiklikkenõudeid. Mõnes riigis on
lapseturvasüsteemi kasutamine
teatud istmetel keelatud.
Lapseturvasüsteemi kinnitamiseks
võib kasutada järgmisi vahendeid.
● Kolmepunktikinnitusega turvavöö
● ISOFIX-klambrid
● Ülemine kinnitusrihm
Kolmepunktikinnitusega turvavöö Lapseturvasüsteemi võib kinnitada
kolmepunktikinnitusega turvavöö
abil. Tagaistmele saab paigaldada
kuni kolm lapseturvasüsteemi (sõltub
kasutatavate lapseturvasüstemide
suurusest) 3 67.ISOFIX-klambrid
Kinnitage sõidukile heakskiidetud
ISOFIX-lapseturvasüsteem ISOFIX- kinnitusklambrite külge.
Sõidukikohaste ISOFIXi
lapseturvasüsteemide asukohad on märgitud tabelis 3 67.
ISOFIX-kinnitusklambrid on märgitud
seljatoel oleval sildil.
i-Size lapseturvasüsteem on
universaalne ISOFIX-
lapseturvasüsteem, mis vastab ÜRO
määrusele nr 129.
Kõiki i-Size lapseturvasüsteeme saab
kasutada istekohtadel, mis vastavad i-Size nõuetele, vt i-Size tabelit
3 67.
Lisaks ISOFIX-kinnitusklambritele
tuleb kasutada ka ülarihma või
tugijalga.
i-Size turvatoolidel ja i-Size
heakskiiduga istekohtadel on i-Size
sümbol.

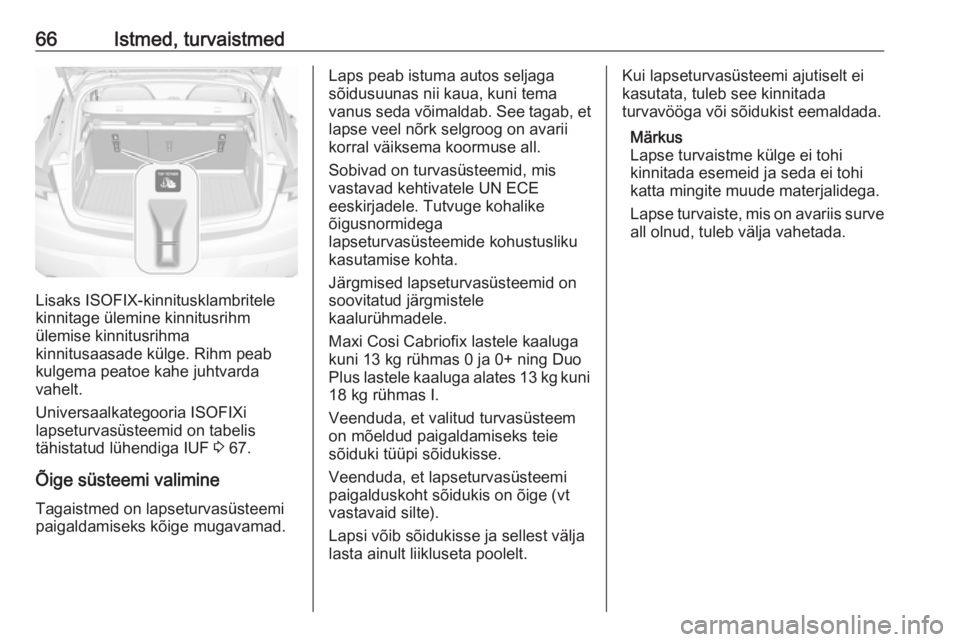

Ülemise kinnitusrihma
kinnitusaasad
Ülemise kinnitusrihma lapseistme
kinnitusaasad on tähistatud
sümboliga :.

66Istmed, turvaistmed
Lisaks ISOFIX-kinnitusklambritele
kinnitage ülemine kinnitusrihm
ülemise kinnitusrihma
kinnitusaasade külge. Rihm peab kulgema peatoe kahe juhtvarda
vahelt.
Universaalkategooria ISOFIXi
lapseturvasüsteemid on tabelis
tähistatud lühendiga IUF 3 67.
Õige süsteemi valimine Tagaistmed on lapseturvasüsteemi
paigaldamiseks kõige mugavamad.
Laps peab istuma autos seljaga
sõidusuunas nii kaua, kuni tema
vanus seda võimaldab. See tagab, et lapse veel nõrk selgroog on avarii
korral väiksema koormuse all.
Sobivad on turvasüsteemid, mis
vastavad kehtivatele UN ECE
eeskirjadele. Tutvuge kohalike
õigusnormidega
lapseturvasüsteemide kohustusliku
kasutamise kohta.
Järgmised lapseturvasüsteemid on
soovitatud järgmistele
kaalurühmadele.
Maxi Cosi Cabriofix lastele kaaluga
kuni 13 kg rühmas 0 ja 0+ ning Duo
Plus lastele kaaluga alates 13 kg kuni
18 kg rühmas I.
Veenduda, et valitud turvasüsteem
on mõeldud paigaldamiseks teie
sõiduki tüüpi sõidukisse.
Veenduda, et lapseturvasüsteemi
paigalduskoht sõidukis on õige (vt
vastavaid silte).
Lapsi võib sõidukisse ja sellest välja
lasta ainult liikluseta poolelt.Kui lapseturvasüsteemi ajutiselt ei
kasutata, tuleb see kinnitada
turvavööga või sõidukist eemaldada.
Märkus
Lapse turvaistme külge ei tohi
kinnitada esemeid ja seda ei tohi
katta mingite muude materjalidega.
Lapse turvaiste, mis on avariis surve
all olnud, tuleb välja vahetada.

Istmed, turvaistmed67Lapse turvaistme kinnituskohadLubatud võimalused lapseturvasüsteemi kinnitamiseks kolmepunktikinnitusega turvavööga istmele
Kaaluklass
Juhi kõrvalistmel
Tagumistel välimistel
istekohtadelTagumisel keskmisel
istekohal
sisselülitatud
turvapadiväljalülitatud
turvapadiRühm 0: kuni 10 kgXU 1,2U/L 3URühm 0+: kuni 13 kgXU1,2U/L 3URühm I: 9 kuni 18 kgXU1,2U/L 3,4U4Rühm II: 15 kuni 25 kgU1,2XU/L 3,4U4Rühm III: 22 kuni 36 kgU1,2XU/L 3,4U4U:lubatud koos kolmepunktikinnitusega turvavöögaL:sobib teatud lapseturvasüsteemidele, mis kuuluvad kategooriatesse „kindel sõiduk”, „piiratud” või „pooluniversaalne”.
Lapseturvasüsteemil peab olema heakskiit kindla sõiduki tüübiga kasutamiseks (vt lapseturvasüsteemi sõidukite
tüüpide loendit)X:selles kaalurühmas ei ole ükski lapseturvasüsteem lubatud1:seadke iste nii kaugele taha kui vajalik ja reguleerige seljatoe kalle nii vertikaalseks kui vajalik, et tagada, et turvavöö
läbib ülemise kinnituspunkti2:seadke iste nii kõrgele kui vajalik ja reguleerige seljatoe kalle nii vertikaalseks kui vajalik, et tagada, et turvavöö on pandla poolel pingul3:liigutage lapseturvasüsteemi ees olev iste nii kaugele ette kui vajalik4:vajadusel reguleerige vastavat peatuge või eemaldage sootuks

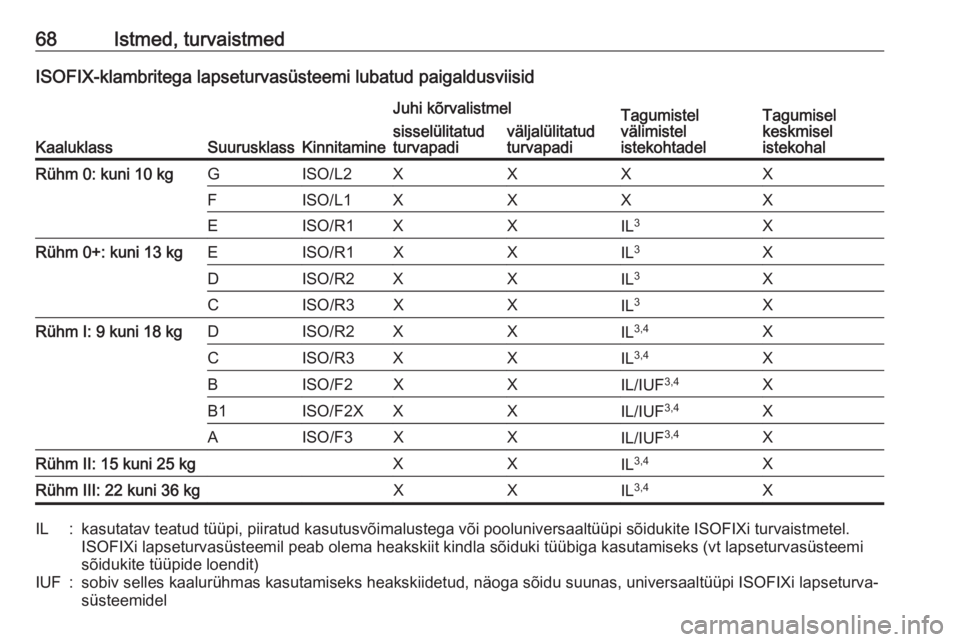

68Istmed, turvaistmedISOFIX-klambritega lapseturvasüsteemi lubatud paigaldusviisid
KaaluklassSuurusklassKinnitamine
Juhi kõrvalistmelTagumistel
välimistel
istekohtadelTagumisel
keskmisel
istekohalsisselülitatud
turvapadiväljalülitatud
turvapadiRühm 0: kuni 10 kgGISO/L2XXXXFISO/L1XXXXEISO/R1XXIL 3XRühm 0+: kuni 13 kgEISO/R1XXIL3XDISO/R2XXIL3XCISO/R3XXIL3XRühm I: 9 kuni 18 kgDISO/R2XXIL3,4XCISO/R3XXIL3,4XBISO/F2XXIL/IUF 3,4XB1ISO/F2XXXIL/IUF 3,4XAISO/F3XXIL/IUF3,4XRühm II: 15 kuni 25 kgXXIL3,4XRühm III: 22 kuni 36 kgXXIL3,4XIL:kasutatav teatud tüüpi, piiratud kasutusvõimalustega või pooluniversaaltüüpi sõidukite ISOFIXi turvaistmetel.
ISOFIXi lapseturvasüsteemil peab olema heakskiit kindla sõiduki tüübiga kasutamiseks (vt lapseturvasüsteemi
sõidukite tüüpide loendit)IUF:sobiv selles kaalurühmas kasutamiseks heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIXi lapseturva‐ süsteemidel

Istmed, turvaistmed69X:selles kaalurühmas ei ole ISOFIXi lapseturvasüsteem lubatud1:seadke iste nii kaugele taha kui vajalik ja reguleerige seljatoe kalle nii vertikaalseks kui vajalik, et tagada, et turvavöö
läbib ülemise kinnituspunkti2:seadke iste nii kõrgele kui vajalik ja reguleerige seljatoe kalle nii vertikaalseks kui vajalik, et tagada, et turvavöö on pandla poolel pingul3:liigutage lapseturvasüsteemi ees olev iste nii kaugele ette kui vajalik4:vajadusel reguleerige vastavat peatuge või eemaldage sootuks
ISOFIXi suurusklass ja istmeseade
A – ISO/F3:näoga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas 9 kuni 18 kgB – ISO/F2:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgB1 – ISO/F2X:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas 9 kuni 18 kgC – ISO/R3:seljaga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas kuni 18 kgD – ISO/R2:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 18 kgE – ISO/R1:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 13 kgF- ISO/L1:küljega sõidusuunas olev lapseturvasüsteem, vasak (turvahäll)G - ISO/L2:küljega sõidusuunas olev lapseturvasüsteem, parem (turvahäll)
ISOFIX-klambritega i-Size lapseturvasüsteemi lubatud paigaldusviisid
Juhi kõrvalistmel
Tagumistel välimistel
istekohtadelTagumisel keskmisel
istekohal
sisselülitatud
turvapadiväljalülitatud
turvapadii-Size
lapseturvasüsteemXXi - UXi - U:sobib i-Size universaalsetele näoga või seljaga sõidusuunas olevatele lapseturvatoolisüsteemideleX:istumisasend ei sobi i-Size universaalsetele lapseturvatoolisüsteemidele

70PanipaigadPanipaigadHoiukohad.................................... 70
Kindalaegas ............................... 70
Topsihoidikud ............................ 70
Eesmised panipaigad ................71
Käetoe panipaik .........................71
Pakiruum ...................................... 72
Pakiruumi kate ........................... 78
Põrandaaluse panipaiga kaas ...80
Kinnitusaasad ............................ 80
Pagasisüsteem .......................... 81
Turvavõrk .................................. 84
Ohukolmnurk ............................. 85
Esmaabikomplekt ......................86
Katusepakiraam ........................... 87
Katuseraam ............................... 87
Koormusteave .............................. 87Hoiukohad9Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Kindalaegas
Kindalaegas on varustatud
sulepeahoidja, mündihoidja ja
vargamutrite adapteriga.
Kindalaekas võib olla ka CD-mängija
ja tööriist toitepesaga kaitsmekatte
eemaldamiseks.
Sõidu ajal peab kindalaegas olema
suletud.
Topsihoidikud
Topsihoidikud paiknevad
keskkonsoolis.
