2017 OPEL ASTRA K ESP

Instrumentos, elementos de manuseamento99Limpa-vidros do óculotraseiro e lava-vidros do
óculo traseiro
Rodar a tampa exterior para ativar o
limpa-vidros do óculo traseiro:
ON:funcionamento contínuoINT:funcionamento intermitenteOFF:desligado
Não utilizar se o óculo traseiro estiver congelado.
Desligar em estações de lavagem
automática.
O limpa-vidros do óculo traseiro é
ligado automaticamente quando o
limpa-pára-brisas estiver ligado e se
engatar a marcha-atrás.
A activação ou desactivação desta
função pode ser alterada no menu
Ajustes no Visor de Informações.
Personalização do veículo 3 130.
Lava-pára-brisas
Empurrar alavanca.
O líquido do limpa-vidros é
pulverizado no óculo traseiro e o limpa-vidros faz algumas passagens.
O sistema do lava-vidros do óculo
traseiro é desactivado quando o nível
do líquido está baixo.
Líquido lava-vidros 3 247
Temperatura exterior
Qualquer descida de temperatura
será indicada de imediato e uma
subida de temperatura será
comunicada após um curto espaço
de tempo.

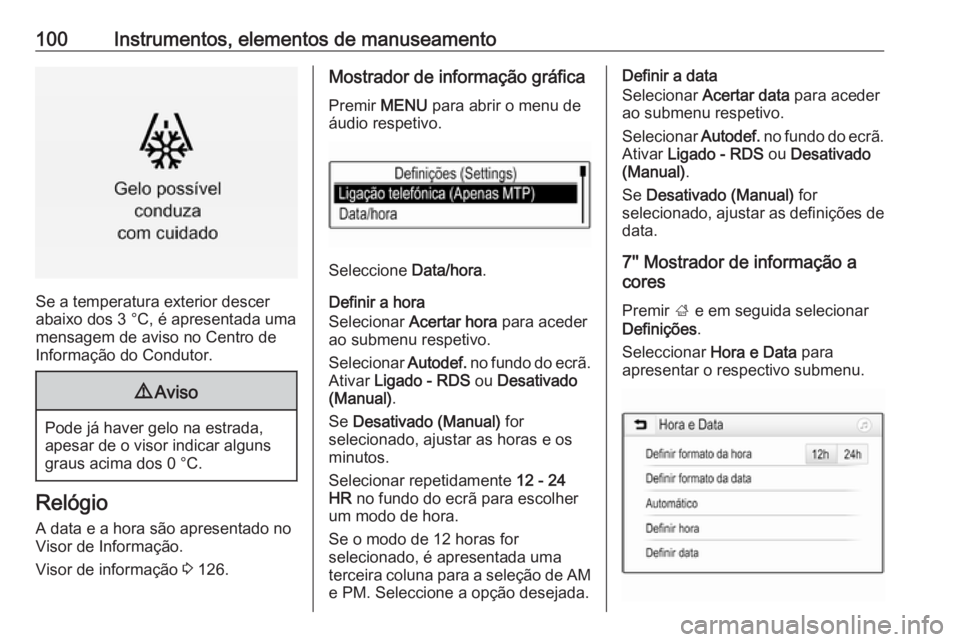

A ilustração mostra um exemplo.

100Instrumentos, elementos de manuseamento
Se a temperatura exterior descer
abaixo dos 3 °C, é apresentada uma
mensagem de aviso no Centro de
Informação do Condutor.
9 Aviso
Pode já haver gelo na estrada,
apesar de o visor indicar alguns graus acima dos 0 °C.
Relógio
A data e a hora são apresentado no
Visor de Informação.
Visor de informação 3 126.
Mostrador de informação gráfica
Premir MENU para abrir o menu de
áudio respetivo.
Seleccione Data/hora.
Definir a hora
Selecionar Acertar hora para aceder
ao submenu respetivo.
Selecionar Autodef. no fundo do ecrã.
Ativar Ligado - RDS ou Desativado
(Manual) .
Se Desativado (Manual) for
selecionado, ajustar as horas e os
minutos.
Selecionar repetidamente 12 - 24
HR no fundo do ecrã para escolher
um modo de hora.
Se o modo de 12 horas for
selecionado, é apresentada uma
terceira coluna para a seleção de AM
e PM. Seleccione a opção desejada.
Definir a data
Selecionar Acertar data para aceder
ao submenu respetivo.
Selecionar Autodef. no fundo do ecrã.
Ativar Ligado - RDS ou Desativado
(Manual) .
Se Desativado (Manual) for
selecionado, ajustar as definições de data.
7'' Mostrador de informação a
cores
Premir ; e em seguida selecionar
Definições .
Seleccionar Hora e Data para
apresentar o respectivo submenu.

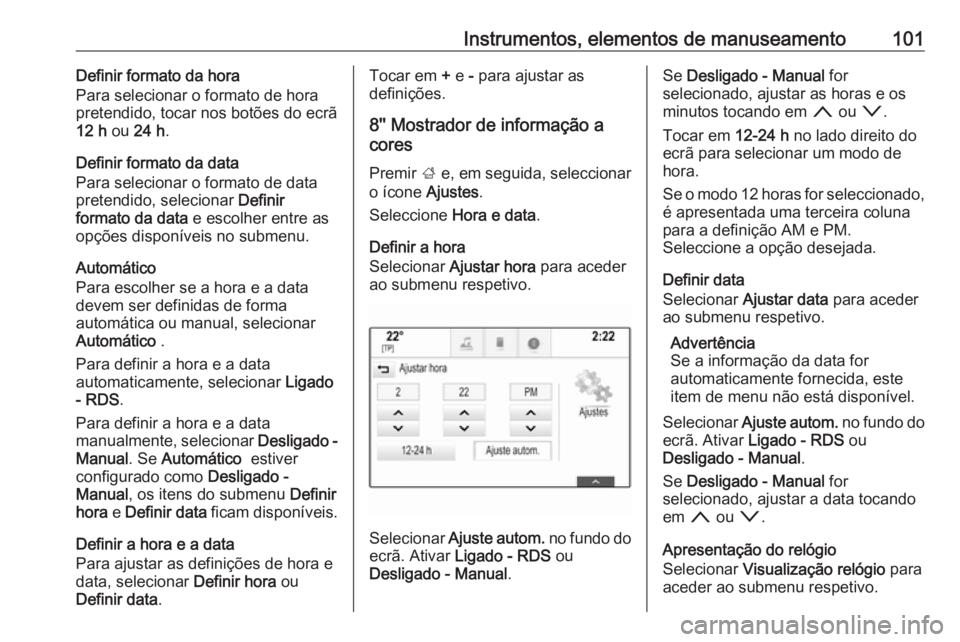

Instrumentos, elementos de manuseamento101Definir formato da hora
Para selecionar o formato de hora
pretendido, tocar nos botões do ecrã
12 h ou 24 h .
Definir formato da data
Para selecionar o formato de data
pretendido, selecionar Definir
formato da data e escolher entre as
opções disponíveis no submenu.
Automático
Para escolher se a hora e a data devem ser definidas de forma
automática ou manual, selecionar Automático .
Para definir a hora e a data
automaticamente, selecionar Ligado
- RDS .
Para definir a hora e a data
manualmente, selecionar Desligado -
Manual . Se Automático estiver
configurado como Desligado -
Manual , os itens do submenu Definir
hora e Definir data ficam disponíveis.
Definir a hora e a data
Para ajustar as definições de hora e
data, selecionar Definir hora ou
Definir data .Tocar em + e - para ajustar as
definições.
8'' Mostrador de informação a
cores
Premir ; e, em seguida, seleccionar
o ícone Ajustes.
Seleccione Hora e data .
Definir a hora
Selecionar Ajustar hora para aceder
ao submenu respetivo.
Selecionar Ajuste autom. no fundo do
ecrã. Ativar Ligado - RDS ou
Desligado - Manual .
Se Desligado - Manual for
selecionado, ajustar as horas e os
minutos tocando em n ou o.
Tocar em 12-24 h no lado direito do
ecrã para selecionar um modo de
hora.
Se o modo 12 horas for seleccionado, é apresentada uma terceira coluna
para a definição AM e PM.
Seleccione a opção desejada.
Definir data
Selecionar Ajustar data para aceder
ao submenu respetivo.
Advertência
Se a informação da data for
automaticamente fornecida, este
item de menu não está disponível.
Selecionar Ajuste autom. no fundo do
ecrã. Ativar Ligado - RDS ou
Desligado - Manual .
Se Desligado - Manual for
selecionado, ajustar a data tocando
em n ou o.
Apresentação do relógio
Selecionar Visualização relógio para
aceder ao submenu respetivo.

102Instrumentos, elementos de manuseamentoPara desligar a apresentação do
relógio digital nos menus, selecionar
Deslig. .
Tomadas
Uma tomada de 12 V encontra-se na
consola central.
Sports Tourer: Uma tomada de
12 Volt encontra-se na parede
esquerda da bagageira.
Não exceder o consumo máximo de
120 watt.
Com a ignição desligada as tomadas de alimentação são desactivadas.
Além disso, a tomada de alimentação
é desactivada no caso de uma tensão baixa da bateria do veículo.
Os acessórios eléctricos ligados
devem respeitar os requisitos de
compatibilidade electromagnética da
DIN VDE 40 839.
Não ligar quaisquer equipamentos
acessórios de fornecimento de
corrente, por exemplo aparelhos de
carregamento eléctrico ou baterias.
Não danificar as saídas utilizandofichas incorrectas.
Sistema Start/Stop 3 172.
Porta de carregamento USB
Na parte de trás da consola central
encontram-se duas entradas USB
para carregar dispositivos.
Cada tomada fornece 2,1 amperes a
5 volts.

Instrumentos, elementos de manuseamento109Velocímetro
Indica a velocidade do veículo.
Conta-quilómetros
A distância registada total é
apresentada em quilómetros.
Conta-quilómetros parcial A distância registada desde a última
reposição é apresentada na página
do conta-quilómetros parcial.
O conta-quilómetros parcial conta até 9 999 km e, depois, reinicia no 0.
É possível selecionar duas páginas
de conta-quilómetros parciais para
diferentes viagens.
Conjunto de instrumentos do nível
médio
Selecionar ; premindo Menu na
alavanca do indicador de mudança de direção. Rodar a roda de
regulação na alavanca do indicador de mudança de direção e
selecionar ;1 ou ; 2. Cada
página de conta-quilómetros parcial
pode ser reiniciada separadamente
premindo o botão SET/CLR na
alavanca do indicador de mudança
de direção durante alguns segundos
no respetivo menu.

110Instrumentos, elementos de manuseamentoConjunto de instrumentos do nível
superior
Selecionar a página Info J no menu
principal. Escolher a página Viagem
A ou Viagem B premindo o no
volante.
Cada conta-quilómetros parcial pode
ser reposto separadamente ao ligar a
ignição: seleccionar a página
respectiva e premir >. Confirmar
premindo 9.
Centro de Informação do Condutor
3 120.
Conta-rotações
Apresenta a velocidade do motor.
Conduzir de forma a que as rotações do motor sejam sempre as mais
baixas possível.
Atenção
Se o ponteiro estiver na zona vermelha de perigo é porque se
excedeu as rotações máximas
permitidas do motor. Motor em
risco.
Indicador do nível de
combustível
Mostra o nível no depósito de
combustível.
A seta indica o lado do veículo onde
está situada a portinhola do depósito de combustível.
O indicador de controlo Y acende-se
se o nível de combustível no depósito estiver muito baixo. Reabastecer o
veículo imediatamente se piscar.
Nunca deixar o depósito de
combustível ficar totalmente vazio.

Instrumentos, elementos de manuseamento111Consoante a quantidade de
combustível ainda existente no
depósito, a quantidade necessária
para atestar o veículo poderá ser
inferior à capacidade especificada do
depósito de combustível.
Indicador da temperaturado líquido de arrefecimento do motor
Apresenta a temperatura do líquido
de arrefecimento.
50:temperatura de
funcionamento do motor
ainda não foi atingidaárea
central:temperatura normal de
funcionamento130:temperatura demasiado
elevadaAtenção
Se a temperatura do líquido de
arrefecimento estiver demasiado
alta, parar o veículo, desligar o
motor. Perigo para o motor.
Verificar o nível do líquido de
arrefecimento.
Visor de serviço
O sistema de tempo de vida do óleodo motor informa quando deve ser
mudado o óleo e o filtro. Com base
nas condições de condução, o
intervalo a que o óleo do motor e filtro
devem ser mudados pode variar
consideravelmente.
O menu da duração da vida útil
restante do óleo é apresentado no
Centro de Informação do Condutor
3 120.

Instrumentos, elementos de manuseamento117O pré-aquecimento do motor diesel é
ativado. Só é activado quando a
temperatura exterior for baixa. Ligar o motor quando a luz de aviso se
apagar.
Sistema de controlo dapressão dos pneus
w acende-se ou pisca a amarelo.
Acende Perda da pressão dos pneus. Pararimediatamente e verificar a pressão
dos pneus.
Pisca
Avaria no sistema ou pneu montado sem sensor de pressão (p. ex. roda sobresselente). Ao fim de
60 a 90 segundos, a luz de aviso fica acesa continuamente. Consultar uma
oficina.
Pressão do óleo de motor
I acende-se a vermelho.Acende-se quando se liga a ignição e
apaga-se pouco depois de o motor
entrar em funcionamento.
Acende-se quando o motor está a trabalharAtenção
A lubrificação do motor pode ser
interrompida. Isso pode resultar em danos no motor e/ou em
bloqueio das rodas motrizes.
1. Pressione a embraiagem.
2. Seleccionar a ponto-morto.
3. Saia da circulação normal o mais rapidamente possível sem
impedir a circulação de outros
veículos.
4. Desligar a ignição.
9 Aviso
Quando o motor está desligado, é
necessária mais força para travare mexer a direcção.
Durante um Autostop, a unidade
de servofreio continua
operacional.
Não retirar a chave enquanto o
veículo não estiver parado, caso
contrário a tranca da direcção
poderá engatar inesperadamente.
Verificar o nível do óleo antes de
procurar assistência numa oficina
3 245.
Nível de combustível baixo
Y acende-se ou pisca a amarelo.
Acende
O nível do combustível no depósito
está demasiado baixo.
Pisca
Sem combustível. Reabastecer
imediatamente. Nunca deixar o
depósito ficar totalmente vazio.
Reabastecer 3 234.
Catalisador 3 179.
Sangrar o sistema de combustível
diesel 3 250.
