Kørsel og betjening195

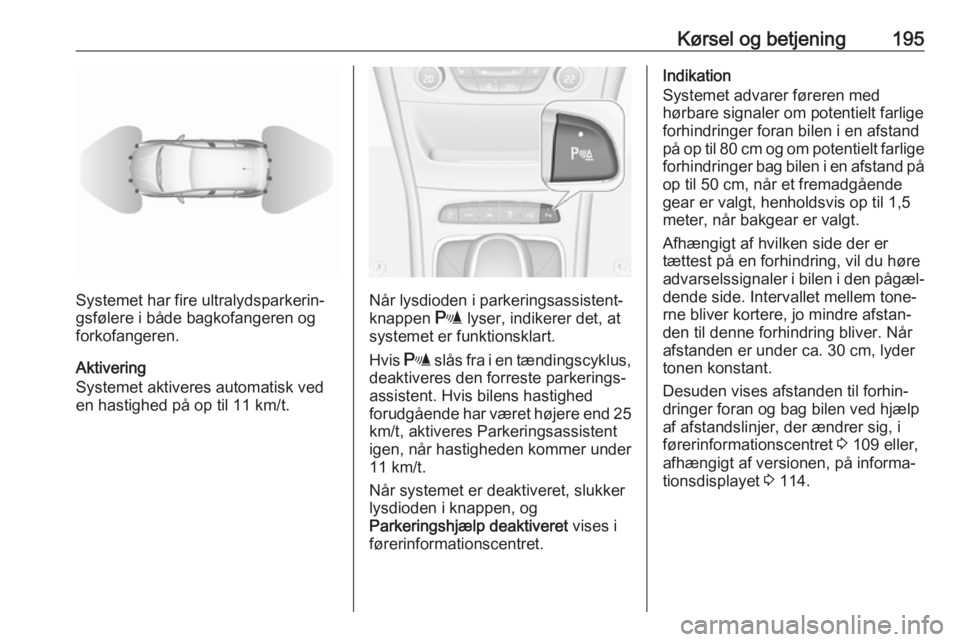

Systemet har fire ultralydsparkerin‐
gsfølere i både bagkofangeren og
forkofangeren.
Aktivering
Systemet aktiveres automatisk ved
en hastighed på op til 11 km/t.Når lysdioden i parkeringsassistent‐
knappen r lyser, indikerer det, at
systemet er funktionsklart.
Hvis r slås fra i en tændingscyklus,
deaktiveres den forreste parkerings‐
assistent. Hvis bilens hastighed
forudgående har været højere end 25
km/t, aktiveres Parkeringsassistent
igen, når hastigheden kommer under
11 km/t.
Når systemet er deaktiveret, slukker
lysdioden i knappen, og
Parkeringshjælp deaktiveret vises i
førerinformationscentret.
Indikation
Systemet advarer føreren med
hørbare signaler om potentielt farlige
forhindringer foran bilen i en afstand
på op til 80 cm og om potentielt farlige forhindringer bag bilen i en afstand på
op til 50 cm, når et fremadgående
gear er valgt, henholdsvis op til 1,5
meter, når bakgear er valgt.
Afhængigt af hvilken side der er
tættest på en forhindring, vil du høre
advarselssignaler i bilen i den pågæl‐ dende side. Intervallet mellem tone‐
rne bliver kortere, jo mindre afstan‐
den til denne forhindring bliver. Når
afstanden er under ca. 30 cm, lyder
tonen konstant.

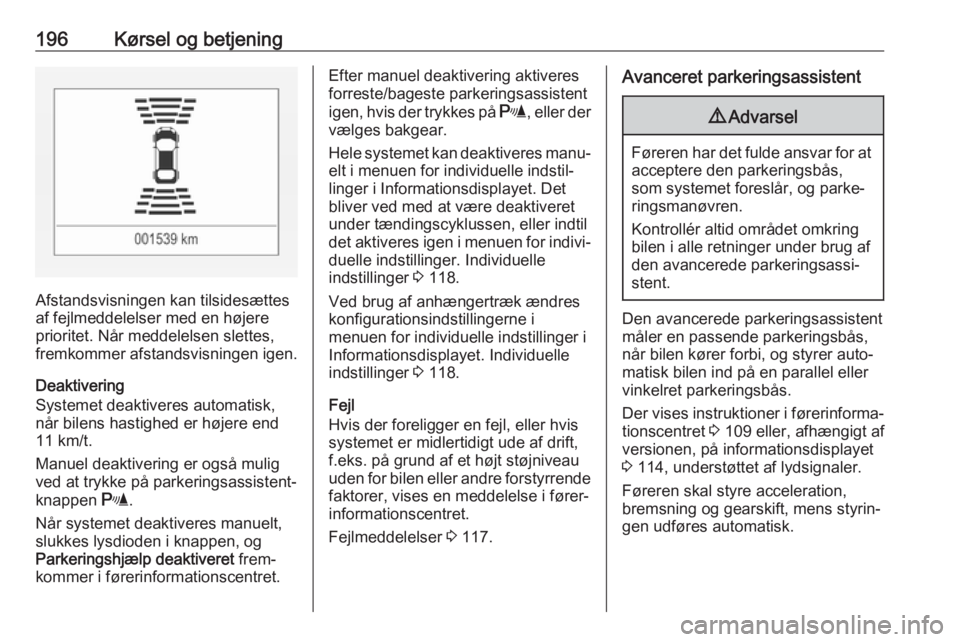

Desuden vises afstanden til forhin‐
dringer foran og bag bilen ved hjælp
af afstandslinjer, der ændrer sig, i
førerinformationscentret 3 109 eller,
afhængigt af versionen, på informa‐
tionsdisplayet 3 114.

196Kørsel og betjening
Afstandsvisningen kan tilsidesættes
af fejlmeddelelser med en højere
prioritet. Når meddelelsen slettes,
fremkommer afstandsvisningen igen.
Deaktivering
Systemet deaktiveres automatisk,
når bilens hastighed er højere end
11 km/t.
Manuel deaktivering er også mulig
ved at trykke på parkeringsassistent‐
knappen r.
Når systemet deaktiveres manuelt,
slukkes lysdioden i knappen, og
Parkeringshjælp deaktiveret frem‐
kommer i førerinformationscentret.
Efter manuel deaktivering aktiveres
forreste/bageste parkeringsassistent
igen, hvis der trykkes på r, eller der
vælges bakgear.
Hele systemet kan deaktiveres manu‐ elt i menuen for individuelle indstil‐
linger i Informationsdisplayet. Det
bliver ved med at være deaktiveret
under tændingscyklussen, eller indtil
det aktiveres igen i menuen for indivi‐
duelle indstillinger. Individuelle
indstillinger 3 118.
Ved brug af anhængertræk ændres
konfigurationsindstillingerne i
menuen for individuelle indstillinger i
Informationsdisplayet. Individuelle
indstillinger 3 118.
Fejl
Hvis der foreligger en fejl, eller hvis
systemet er midlertidigt ude af drift,
f.eks. på grund af et højt støjniveau
uden for bilen eller andre forstyrrende
faktorer, vises en meddelelse i fører‐
informationscentret.
Fejlmeddelelser 3 117.Avanceret parkeringsassistent9 Advarsel
Føreren har det fulde ansvar for at
acceptere den parkeringsbås,
som systemet foreslår, og parke‐
ringsmanøvren.
Kontrollér altid området omkring
bilen i alle retninger under brug af
den avancerede parkeringsassi‐
stent.
Den avancerede parkeringsassistent
måler en passende parkeringsbås,
når bilen kører forbi, og styrer auto‐
matisk bilen ind på en parallel eller
vinkelret parkeringsbås.
Der vises instruktioner i førerinforma‐ tionscentret 3 109 eller, afhængigt af
versionen, på informationsdisplayet 3 114, understøttet af lydsignaler.
Føreren skal styre acceleration,
bremsning og gearskift, mens styrin‐ gen udføres automatisk.

198Kørsel og betjening
Når systemet finder en parkerings‐
bås, gives en visuel feedback i fører‐
informationscentret, og der høres et
lydsignal.
Visning på farve-info-displayet
Vælg en parallel eller vinkelret parke‐ ringsbås ved at banke på den tilsva‐rende ikon på displayet.
Vælg parkeringsside ved at banke let
på den tilsvarende ikon på displayet.
Når systemet finder en parkerings‐
bås, gives en visuel feedback på
farve-info-displayet, og der høres et
lydsignal.
Hvis føreren ikke standser bilen, efter
at en parkeringsbås er foreslået,
begynder systemet at søge efter en
anden passende parkeringsbås.
Funktion for parkeringsguide
Systemets forslag til en parkerings‐
bås accepteres, når føreren standser
bilen inden for 10 meter for parallelle
parkeringsbåse, eller seks meter for
vinkelrette parkeringsbåse, efter at
meddelelsen Stop er givet. Systemet
beregner den optimale rute ind i
parkeringsbåsen.

Kørsel og betjening199En kortvarig vibration i rattet, efter at
der er sat i bakgear, indikerer, at
styringen kontrolleres af systemet.
Dernæst styres bilen automatisk ind i
båsen ved at give føreren detaljerede
instrukser om, hvornår han skal
bremse, accelerere eller skifte gear.
Føreren skal holde hænderne væk fra rattet.
Vær altid opmærksom på lyden fra
forreste/bageste parkeringsassistent.
En vedvarende lyd angiver, at afstan‐ den til en genstand er mindre end ca.30 cm.
Hvis føreren af en eller anden grund
skal overtage styringen af bilen, skal
rattet kun holdes i yderkanten. Den
automatiske styring annulleres i dette tilfælde.Displayvisning
Instruktionerne på displayet viser:
● Generelle anvisninger og advar‐ selsmeddelelser.
● En påmindelse ved kørsel med over 30 km/t under søgning efter
en parkeringsbås.
● Krav om at standse bilen, når en parkeringsbås er fundet.● Kørselsretningen under parke‐ ringsmanøvren.
● Kravet om at skifte til bakgear eller første gear.
● Anmodningen om at accelerere eller bremse.
● For nogle af instruktionernes vedkommende vises der en
statuslinje i førerinformations‐
centret.
● Den vellykkede gennemførelse af parkeringsmanøvren indikeret
ved et pop-op-symbol og en klok‐
ketone.
● Afbrydelsen af en parkeringsma‐ nøvre.
Visning af prioriteter
Visnngen af den avancerede parke‐
ringsassistent i førerinformationscen‐ tret kan hindres af køretøjsmeddelel‐
ser med en højere prioritet. Efter
godkendelse af meddelelsen ved at
trykke på SET/CLR på blinklysarmen
eller på 9 på rattet vises instruktio‐
nerne for avanceret parkeringsassi‐
stent igen, og parkeringsmanøvren
kan fortsættes.Deaktivering
Systemet deaktiveres ved:
● et kort tryk på (
● gennemført parkering med ønsket resultat
● hurtigere kørsel end 30 km/t under søgningen efter en parke‐
ringsbås
● hurtigere kørsel end 8 km/t under
parkeringsvejledning
● registreret indgreb fra føreren ● overskridelse af maksimalt antal gearskift: otte cyklusser ved
parallelparkering, eller
fem cyklusser ved vinkelret
parkering
● at afbryde tændingen
Deaktivering fra førerens eller syste‐
mets side under manøvrering angives
med Parkering deaktiveret på
displayet. Derudover høres et lydsig‐
nal.

200Kørsel og betjeningFejl
En meddelelse vises, når:
● Der er en fejl i systemet.
● Det ikke lykkedes føreren at gennemføre parkeringsmanøv‐
ren.
● Systemet fungerer ikke. ● En hvilken som helst af de oven‐ for beskrevne grunde til deakti‐
vering foreligger.
Hvis en genstand registreres under
parkeringsinstruktionerne, vises
Stop på displayet. Fjernelse af objek‐
tet genoptager parkeringen. Hvis
objektet ikke fjernes, deaktiveres
systemet. Et langt tryk på ( aktiverer
systemet og søgningen efter en ny
parkeringsbås.
Grundlæggende bemærkninger
til parkeringsassistentsystemer9 Advarsel
Under visse omstændigheder kan
systemet være ude af stand til at registrere hindringer i tilfælde af
reflekterende overflader på
genstande eller klæder samt
eksterne støjkilder.
Vær særligt opmærksom på lave
hindringer, der kan beskadige den nederste del af kofangeren.Forsigtig
Systemets ydelse kan være
nedsat, hvis sensorerne er tildæk‐
ket, f.eks. af is eller sne.
Parkeringsassistentsystemets
funktion kan være nedsat på
grund af tung belastning.
Der gælder særlige betingelser,
hvis der er højere køretøjer i
nærheden (f.eks. off-road køretø‐
jer, MPV'er, varevogne). Registre‐ ring af genstande og korrekt
afstandsindikering i den øverste del af disse køretøjer kan ikke
garanteres.
Genstande med et meget lille
reflekteringstværsnit, f.eks. meget
smalle genstande, eller genstande
i bløde materialer, registreres
muligvis ikke af systemet.
Parkeringsassistentsystemerne
registrerer ikke objekter uden for
registreringsområdet.
Bemærkninger
Det er muligt, at sensoren registrerer
et ikke-eksisterende objekt forårsa‐
get af ekkoforstyrrelse fra ekstern
akustisk støj eller mekaniske uover‐
ensstemmelser (sporadisk falske
advarsler kan forekomme).
Sørg for, at den forreste nummer‐
plade er ordentligt fastgjort (ikke
bøjet og ingen mellemrum til kofan‐
geren i venstre eller højre side) og
sensorerne sidder godt fast.
Systemet for avanceret parkerings‐
assistent reagerer muligvis ikke på ændringer i den ledige parkerings‐
plads, efter at en parkering er
indledt. Systemet kan evt. genkende
en indkørsel, en port, en gårdsplads eller selv et gadekryds som en
parkeringsbås. Efter skift til bakgear

Kørsel og betjening201starter systemet en parkeringsma‐
nøvre. Vær opmærksom på, om den
foreslåede parkeringsbås er ledig.
Ujævnheder i overfladen, f.eks.
områder med vejarbejde, registreres ikke af systemet. Føreren accepte‐
rer ansvaret.
Bemærkninger
Efter produktion skal systemet kali‐
breres. For at opnå optimal parke‐
ringsvejledning kræves en køreaf‐
stand på mindst 10 km, inklusive en
række sving.
Blindvinkel-alarm
Blindvinkel-alarmsystemet registre‐
rer og rapporter genstande på hver
side af bilen, inden for en bestemt
"blindvinkel"-zone. Systemet viser en visuel advarsel i begge sidespejle,
når der registreres genstande, der
måske ikke er synlige i bakspejlet og
sidespejlene.
Blindvinkel-alarm bruger nogle af
følerne til den avancerede parke‐
ringsassistent, der befinder sig i for-
og bagkofangeren på begge sider af
bilen.9 Advarsel
Blindvinkel-alarm erstatter ikke
førerens udsyn.
Systemet registrerer ikke:
● køretøjer uden for de blinde vinkler, der kan nærme sig
hurtigt
● fodgængere, cyklister eller dyr Før du skifter vognbane, skal du
altid kigge i alle spejle, kigge over
skulderen og bruge blinklyset.
Når systemet registrerer en bil i blind‐ vinkelzonen under kørsel fremad,
tændes et gult advarselssymbol B i
det relevante sidespejl, enten når man overhaler en bil eller bliver over‐ halet. Hvis føreren derefter aktiverer
blinklyset, begynder advarselssym‐
bolet B at blinke gult for at advare om
ikke at skifte vognbane.
Bemærkninger
Hvis det overhalende køretøj kører
mindst 10 km/t hurtigere end køre‐
tøjet, der overhales, lyser symbolet
B muligvis ikke i det relevante side‐
spejl.
Blindvinkel-alarmen er aktiv fra
hastigheder på 10 km/t op til
140 km/t. Ved hurtigere kørsel end
140 km/t deaktiveres systemet, hvil‐
ket angives med svagt oplyste advar‐
selssymboler B i begge sidespejle.
Hvis hastigheden nedsættes igen, slukkes advarselssymbolerne. Hvis
en bil så registreres i den blinde zone,
tænder advarselssymbolerne B som
normalt i den relevante side.
Når bilen startes, tændes displayet
for begge sidespejle kortvarigt for at
angive, at systemet er aktiveret.
Systemet kan aktiveres og deaktive‐
res i info-displayet. Individuelle
indstillinger 3 118.

202Kørsel og betjeningDeaktivering angives af en medde‐
lelse i førerinformationscentret.
Registreringszoner Registreringszonerne starter ved
bageste kofanger og strækker sig ca.
tre meter bagud og til siderne. Zonens højde er mellem ca. en halv meter og
to meter fra jorden.
Blindvinkel-alarm er beregnet til at
ignorere stationære genstande,
f.eks. autoværn, stolper, kantsten,
mure og bjælker. Parkerede biler eller modkørende biler registreres ikke.
Fejl
Lejlighedsvis vil systemet glemme at advare. Dette kan ske under normale omstændigheder og vil øges i våde
forhold.
Blindvinkel-alarm fungerer ikke, når
venstre eller højre hjørne af den
bageste kofanger er dækket af
mudder, snavs, sne, is eller sjap, og i
kraftige regnskyl. Rengøringsanvis‐
ninger 3 264.I tilfælde af en fejl i systemet, eller hvis
systemet ikke fungerer på grund af
midlertidige forhold, lyser symbolerne i spejlene konstant, og der vises en
meddelelse i førerinformationscen‐
tret. Søg hjælp på et værksted.
Bakkamera
Bakkameraet hjælper føreren ved
bakning ved at vise et billede af områ‐ det bag bilen.
Kameraets billede vises på farve-info-
displayet.9 Advarsel
Bakkameraet erstatter ikke føre‐
rens udsyn. Bemærk, at
genstande, der er uden for kame‐
raets synsfelt og avanceret parke‐ ringsassistent-sensorerne, f.eks.
under kofangeren eller under
bilen, ikke vises.
Undlad at bakke bilen ved kun at
se på info-displayet, og kontroller
området bag ved og rundt om bilen før bakning.
Aktivering
Bakkameraet aktiveres automatisk,
når bilen sættes i bakgear.
Funktion
På 5-dørs hatchback er kameraet
monteret mellem nummerpladely‐
sene.
På Sports Tourer er kameraet monte‐ ret under bagklappens pynteliste.

Kørsel og betjening203
Det område, der vises af kameraet, erbegrænset. Afstanden på det billede,
der vises på skærmen, adskiller sig
fra den faktiske afstand.
Retningslinjer
Dynamiske retningslinjer er vandrette
linjer ved intervaller på en meter, der projiceres op på billedet for at angive
afstanden til de viste genstande.Bilens bane vises i overensstem‐ melse med styreudslaget.
Advarselssymboler
Advarselssymboler vises som trekan‐ ter 9 på det billede, som viser forhin‐
dringer registreret af den avancerede
parkeringsassistents bagsensorer.
Endvidere 9 fremkommer på den
øverste linje af info-displayet med advarslen om at kontrollere bilens
omgivelser.
Deaktivering
Kameraet slukkes, når en bestemt
fremadgående kørehastighed over‐
skrides, eller hvis bakgearet ikke er i
indgreb i ca. 15 sekunder. Bakkame‐
raet kan deaktiveres manuelt under
Individuelle indstillinger på farve-info-
displayet. Vælg den relevante indstil‐
ling i Indstillinger , I Bil .
Deaktivering af retningslinjer og
advarselssymboler
