Pleie av bilen215
2. Ta lampen ned og ut. Ikke dra iledningen.
3. Ta lyspæreholderen fra lampehu‐set ved å dreie den mot urviseren.
4.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
5. Sett lyspæreholderen i lampehu‐ set, og drei med urviseren.
6. Hekt på plass lampen i støtfang‐ eren.
Innvendige lys Kupélys foran, leselys
Overlat pæreskift til et verksted.
Bagasjeromslys Overlat pæreskift til et verksted.
InstrumentpanelbelysningOverlat pæreskift til et verksted.Elektrisk anlegg
Sikringer
Skift ut i samsvar med teksten på den
defekte sikringen.
Det er tre sikringsbokser i bilen: ● foran til venstre i motorrommet● i biler med venstreratt, i kupeen, bak oppbevaringsrommet, eller i
biler med høyreratt, bak hanske‐
rommet
● bak et deksel på venstre side i bagasjerommet
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
En defekt sikring kan gjenkjennes ved at tråden er smeltet. Skift ikke ut
sikringen før årsaken til feilen er fjer‐
net.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.

216Pleie av bilen
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.Sett inn sikringstrekkeren ovenfra
eller fra siden på sikringer med
forskjellige utforminger, og trekk
sikringen ut.
Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og fell det opp til det
stopper. Ta av dekselet loddrett
oppover.

Pleie av bilen217Nr.Strømkrets1Motorelektronikk2Lambdasonde3Drivstoffinnsprøyting /Tenningssystem4Drivstoffinnsprøyting /
Tenningssystem5–6Speilvarmer/tyverialarm7Viftekontroll / Motorelektronikk /
Girelektronikk8Lambdasonde / Motorkjøling9Bakruteføler10Bilbatteriføler11Bagasjeromsåpner12Adaptivt frontlys / Automatisk
lysregulering13ABS14Bakrutevisker15MotorelektronikkNr.Strømkrets16Startmotor17Girelektronikk18Oppvarmet bakrute19Elektriske vinduer foran20Elektriske vinduer bak21Bakre elektriske senter22Venstre fjernlys (halogen)23Lyktespylersystem24Høyre nærlys (xenon)25Venstre nærlys (xenon)26Tåkelys foran27Dieseloljeoppvarming28Start/stopp-system29Elektrisk håndbrems30ABS31Adaptiv hastighetskontroll32Kollisjonspute

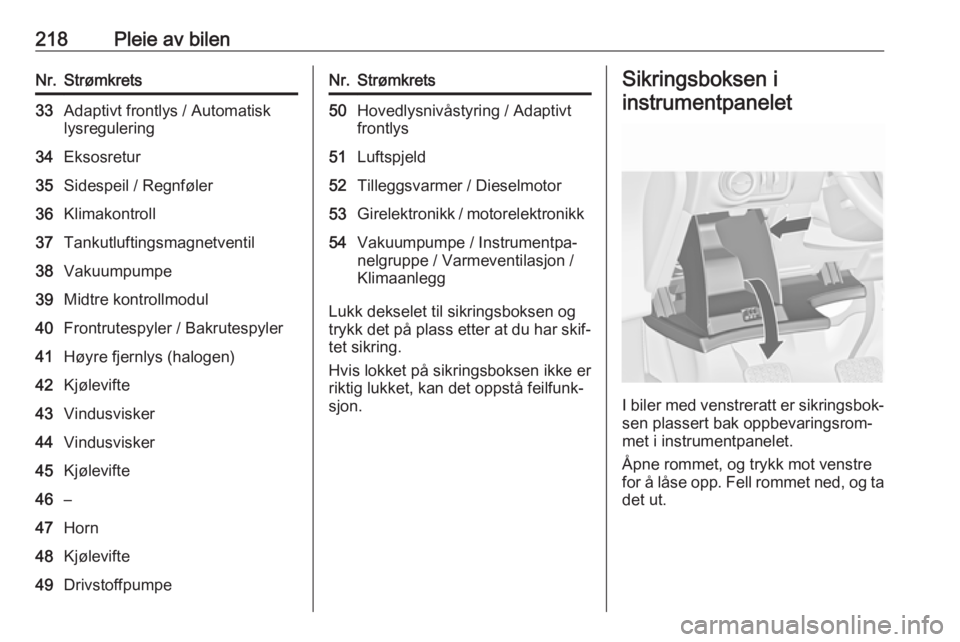

218Pleie av bilenNr.Strømkrets33Adaptivt frontlys / Automatisk
lysregulering34Eksosretur35Sidespeil / Regnføler36Klimakontroll37Tankutluftingsmagnetventil38Vakuumpumpe39Midtre kontrollmodul40Frontrutespyler / Bakrutespyler41Høyre fjernlys (halogen)42Kjølevifte43Vindusvisker44Vindusvisker45Kjølevifte46–47Horn48Kjølevifte49DrivstoffpumpeNr.Strømkrets50Hovedlysnivåstyring / Adaptivt
frontlys51Luftspjeld52Tilleggsvarmer / Dieselmotor53Girelektronikk / motorelektronikk54Vakuumpumpe / Instrumentpa‐
nelgruppe / Varmeventilasjon /
Klimaanlegg
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.
Sikringsboksen i
instrumentpanelet
I biler med venstreratt er sikringsbok‐
sen plassert bak oppbevaringsrom‐
met i instrumentpanelet.
Åpne rommet, og trykk mot venstre
for å låse opp. Fell rommet ned, og ta det ut.

Pleie av bilen219
På biler med høyreratt sitter sikrings‐
boksen bak et deksel i hanskerom‐ met. Åpne hanskerommet, åpne
dekselet og fell det ned.
Nr.Strømkrets1Displayer2Utvendige lys / Karosserielektro‐
nikkmodul3Utvendige lys / Karosserielektro‐ nikkmodul4Infotainmentsystem5Infotainmentsystem / Instrument6Strømuttak / Sigarettenner7Strømuttak8Venstre nærlys / Karosserielek‐
tronikkmodul9Høyre nærlys / Karosserielektro‐
nikkmodul / Kollisjonsputemodul10Dørlåser / Karosserielektronikk‐
modul11Kupévifte12–13–14Feilsøkingskontakt (diagnose‐
kontakt)Nr.Strømkrets15Kollisjonspute16Strømuttak17Klimaanlegg18Logistikk19Karosserielektronikk20Karosserielektronikk21Instrumentpanelgruppe / Tyve‐
rialarmsystem22Tenningsføler23Karosserielektronikk24Karosserielektronikk25–26–
Sikringsboksen i
bagasjerommet
3-dørs kombiSikringsboksen er på venstre side i
bagasjerommet, bak et deksel.

220Pleie av bilen
Ta av dekselet.
Bruk av sikringerNr.Strømkrets1–2Tilhengeruttak3Parkeringsradar4–5–6–7Elektrisk sete8–9–10–11Tilhengermodul / Tilhengerkon‐
takt12Tilhengermodul13Tilhengeruttak14Baksete/elektrisk nedfelling15–16Innvendig speil

Pleie av bilen221Nr.Strømkrets17Strømuttak18–19Oppvarming av rattet20Soltak21Setevarme22–23–24–25–26Deaktivert logistikkmodus27–28–29–30–31Forsterker/subwoofer32Aktivt dempingssystem / Filskift‐
varslingVerktøy i bilen
Verktøy
Biler med dekkreparasjonssett Enkelte verktøy og slepeøyet er plas‐sert sammen med dekkreparasjons‐
settet i verktøykassen i bagasjerom‐
met, under gulvdekselet.3-dørs kombi4-dørs kombi
Biler med reservehjul
Variant 1a: 3-dørs kombi med fast
hjulnøkkel

222Pleie av bilenJekken, verktøyene og en stropp for
å feste det skadde hjulet, finnes i
verktøykassen under reservehjulet i
bagasjerommet. Hjulnøkkelen og
slepeøyet finnes i verktøyvesken i
reservehjulsbrønnen, i nærheten av
verktøykassen. Reservehjul 3 235.Variant 1b: 3-dørs kombi med fellbar
hjulnøkkel
Samme innhold som variant 1a, men
med fellbar hjulnøkkel i stedet for fast
hjulnøkkel plassert i verktøybagen.
Variant 3: 4-dørs sedan
Jekken og verktøyene finnes i verk‐
tøykassen, under reservehjulet i
bagasjerommet. Hjulnøkkelen,
slepeøyet og en forlengelsesbolt til å
feste et skadet hjul (kun biler med nødhjul), finnes i verktøyvesken som
ligger i reservehjulsbrønnen, i nærhe‐ ten av verktøykassen. Reservehjul
3 235.
Hjul og dekk
Dekkenes og felgenes tilstand Kjør langsomt over kanter og mest
mulig i rett vinkel. Kjøring over skarpe kanter kan medføre dekk- og felgska‐
der. Ikke klem dekkene inn mot
fortauskanten når du skal parkere.
Undersøk hjulene regelmessig med
henblikk på skader. Søk hjelp hos et
verksted ved skader eller unormal
slitasje.
Vinterdekk Vinterdekk gir sikrere kjøring når
temperaturen er under 7 °C, og bør derfor brukes på alle hjul.
Fest et hastighetsklistremerke i
henhold til nasjonale forskrifter i føre‐
rens synsfelt.4-dørs sedan
Dekkdimensjonen 205/65 R16 er kun
egnet som vinterdekk.
Alle motorer unntatt A14XER,
B14XER, B14NEL, B14NET,
B14NET LPG, B16XER:
