2017 OPEL ADAM Betriebsanleitung (in German)

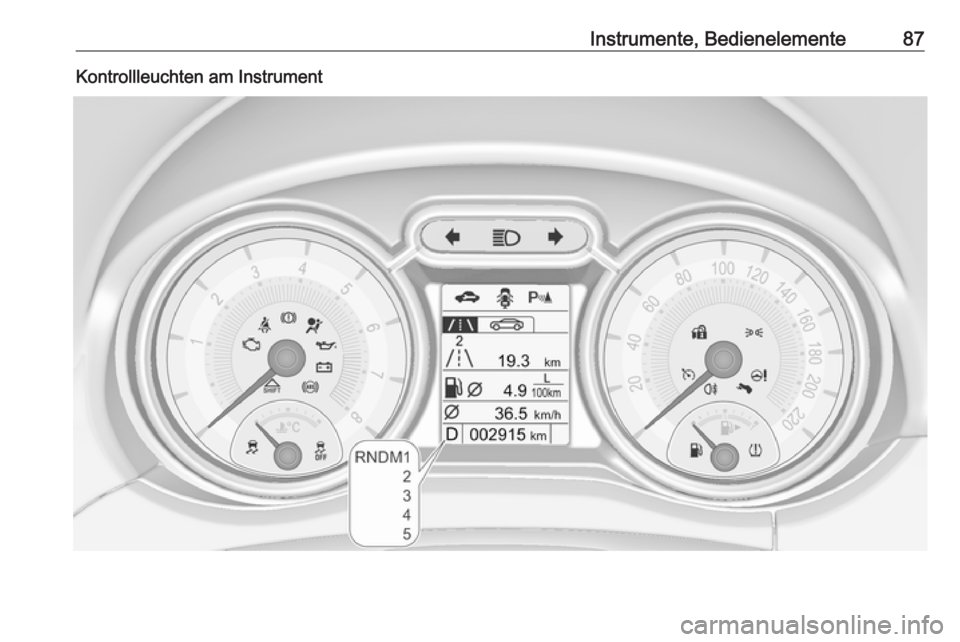

Instrumente, Bedienelemente87Kontrollleuchten am Instrument

88Instrumente, BedienelementeKontrollleuchten in der
Mittelkonsole
Übersicht
OBlinker 3 88XSicherheitsgurt anlegen 3 88vAirbag-System, Gurtstraffer
3 89VAirbagabschaltung 3 89pGenerator 3 89ZAbgas 3 90gFehlfunktion, Service 3 90RBremssystem, Kupplungs‐
system 3 90-Pedal betätigen 3 90uAntiblockiersystem 3 90[Hochschalten 3 91cServolenkung 3 91rUltraschall-Einparkhilfe 3 91nElektronische Stabilitäts‐
regelung ausgeschaltet 3 91bElektronische Stabilitäts‐
regelung und Traktionskon‐
trolle 3 91wReifendruck-Kontrollsystem
3 92IMotoröldruck 3 92YKraftstoffmangel 3 92dWegfahrsperre 3 928Außenbeleuchtung 3 93CFernlicht 3 93rNebelschlussleuchte 3 93mGeschwindigkeitsregler 3 93hTür offen 3 93
Blinker
O leuchtet oder blinkt grün.
Leuchtet kurz auf
Das Parklicht ist eingeschaltet.
BlinkenEin Blinker oder die Warnblinker sind
aktiv.
Schnelles Blinken: Defekt einer Blink‐
leuchte oder der entsprechenden
Sicherung.
Glühlampen auswechseln 3 178,
Sicherungen 3 188.
Blinker 3 115.
Sicherheitsgurt anlegen
Sicherheitsgurt anlegen auf
Vordersitzen
X für den Fahrersitz leuchtet auf oder
blinkt rot auf dem Drehzahlmesser.

Instrumente, Bedienelemente89k für den Beifahrersitz leuchtet auf
oder blinkt rot in der Mittelkonsole,
wenn der Sitz belegt ist.
Leuchten
Nach Einschalten der Zündung, bis der Sicherheitsgurt angelegt wurde.
Blinken
Nach dem Starten des Motors für
maximal 100 Sekunden, bis der
Sicherheitsgurt angelegt wurde.
Sicherheitsgurt anlegen 3 40.
Sicherheitsgurtstatus auf
RücksitzenX im Driver Information Center blinkt
oder leuchtet.
Leuchten
Nach dem Starten des Motors für
maximal 35 Sekunden, bis der
Sicherheitsgurt angelegt wurde.
Wenn ein nicht angelegter Sicher‐
heitsgurt während der Fahrt angelegt
wird.
Blinken
Nach Fahrtantritt, wenn der Sicher‐
heitsgurt gelöst wird.
Sicherheitsgurt anlegen 3 40.
Airbag-System, Gurtstraffer
v leuchtet rot.
Beim Einschalten der Zündung leuch‐
tet die Kontrollleuchte ca. vier Sekun‐ den. Wenn sie nicht aufleuchtet, nach
vier Sekunden nicht erlischt oder
während der Fahrt aufleuchtet, liegt
eine Störung im Airbag-System vor.
Hilfe einer Werkstatt in Anspruch
nehmen. Die Airbags und Gurtstraffer
lösen bei einem Unfall möglicher‐
weise nicht aus.Bei Auslösen der Gurtstraffer oder
Airbags leuchtet die Kontrollleuchte
v kontinuierlich auf.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer, Airbag-System 3 39,
3 42.
Airbagabschaltung V leuchtet gelb.
Leuchtet nach Einschalten der
Zündung für ca. 60 Sekunden. Der Beifahrer-Airbag ist aktiviert.
* leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert.
Airbag-Deaktivierung 3 46.
Generator
p leuchtet rot.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.

90Instrumente, BedienelementeLeuchten bei laufendem Motor
Anhalten, Motor abstellen. Fahrzeug‐ batterie wird nicht geladen. Motorküh‐
lung kann unterbrochen sein. Die
Wirkung des Bremskraftverstärkers
kann aussetzen. Hilfe einer Werkstatt
in Anspruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.
Leuchten bei laufendem Motor
Störung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden. Sofort
Hilfe einer Werkstatt in Anspruch
nehmen.
Blinken bei laufendem Motor
Störung, die zur Beschädigung des
Katalysators führen kann. Gas
zurücknehmen, bis das Blinken
endet. Sofort Hilfe einer Werkstatt in
Anspruch nehmen.Fehlfunktion, Service
g leuchtet gelb.
Zusätzlich wird im Driver Information
Center eine Warnung angezeigt.
Das Fahrzeug benötigt einen Service.
Hilfe einer Werkstatt in Anspruch
nehmen.
Fahrzeugmeldungen 3 101.
Bremssystem, Kupplungssystem
R leuchtet rot.
Der Füllstand Brems- und Kupplungs‐
flüssigkeit ist bei nicht angelegter
manueller Parkbremse zu niedrig
3 175.9 Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Leuchtet, wenn die manuelle Park‐
bremse angelegt ist und die Zündung
eingeschaltet wird 3 143.
Pedal betätigen
- leuchtet oder blinkt gelb.
Leuchten Um dem Motor im Autostopp-Modus
zu starten, muss das Kupplungspedal betätigt werden. Stopp-Start-Auto‐
matik 3 133.
Blinken
Für den Hauptstart des Motors muss
das Kupplungspedal betätigt werden
3 17, 3 132.
Bei einigen Ausführungen wird im
Fahrer-Informationsdisplay die
Meldung „Pedal betätigen“ angezeigt
3 101.
Antiblockiersystem
u leuchtet gelb.
Leuchtet nach Einschalten der
Zündung für einige Sekunden. Das
System ist nach Erlöschen der
Kontrollleuchte betriebsbereit.
Erlischt die Kontrollleuchte nicht nach wenigen Sekunden oder leuchtet sie
während der Fahrt, liegt eine Störung

Instrumente, Bedienelemente91im ABS vor. Die Bremsanlage ist
weiterhin funktionsfähig, aber ohne ABS-Regelung.
Antiblockiersystem 3 142.
Hochschalten [ leuchtet als Kontrollleuchte grün
auf oder wird im Driver Information
Center mit Uplevel-Display als
Symbol angezeigt, wenn aus Grün‐
den der Kraftstoffersparnis ein Hoch‐
schalten empfohlen wird.
ECO-Informationsmenü
Die Schaltempfehlung wird im Driver
Information Center ganzseitig
eingeblendet.
EcoFlex-Fahrassistent 3 93.
Lenkunterstützung c leuchtet gelb.
Leuchtet bei deaktivierter
Lenkunterstützung
Störung in der Lenkunterstützung.Hilfe einer Werkstatt in Anspruch
nehmen.Gleichzeitiges Aufleuchten
von c und b
Die Lenkunterstützung muss kalib‐
riert werden. Kalibrierung des
Systems 3 146.
Ultraschall-Einparkhilfe r leuchtet gelb.
Störung im System
oder
Störung durch verschmutzte oder mit
Eis oder Schnee verdeckte Sensoren
oder
Störungen durch externe Ultraschall‐
quellen. Besteht die Störung nicht
mehr, arbeitet das System wie
gewohnt.
Ursache der Systemstörung umge‐
hend von einer Werkstatt beheben
lassen.
Ultraschall-Einparkhilfe 3 151.Elektronische
Stabilitätsregelungausgeschaltet
t leuchtet gelb.
Das System ist deaktiviert.
Elektronische
Stabilitätsregelung und Traktionskontrolle
b blinkt oder leuchtet gelb.
Blinken
Das System greift aktiv ein. Die
Motorleistung kann reduziert und das
Fahrzeug automatisch etwas abge‐
bremst werden.
Leuchten Es liegt eine Störung im System vor.
Im Driver Information Center wird
eine Warnmeldung angezeigt.
Weiterfahrt ist möglich. Das System
ist nicht funktionsfähig. Die Fahrsta‐
bilität kann sich jedoch je nach Fahr‐
bahnbeschaffenheit verschlechtern.

92Instrumente, BedienelementeStörungsursache umgehend von
einer Werkstatt beheben lassen.
Elektronische Stabilitätsregelung
3 145, Traktionskontrolle 3 144.
Reifendruck-Kontrollsystem
w leuchtet oder blinkt gelb.
Leuchten Reifendruckverlust. Sofort anhalten
und Reifendruck überprüfen.
Blinken
Störung im System bzw. Montage
eines Reifens ohne Drucksensor
(z. B. Reserverad). Nach 60–
90 Sekunden leuchtet die Kontroll‐
leuchte dauerhaft. Hilfe einer Werk‐
statt in Anspruch nehmen.
Reifendruck-Kontrollsystem 3 197.
Motoröldruck
I leuchtet rot.
Leuchtet nach Einschalten der
Zündung auf und erlischt kurz nach
Starten des Motors.Leuchten bei laufendem MotorAchtung
Motorschmierung kann unterbro‐
chen sein. Dies kann zu Motor‐
schaden bzw. zum Blockieren der
Antriebsräder führen.
1. Kupplung betätigen.
2. Leerlauf einlegen.
3. Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.
9 Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken
bedeutend höhere Kräfte erforder‐ lich.
Bei einem Autostopp ist der
Bremskraftverstärker weiterhin
funktionsfähig.
Zündschlüssel erst abziehen,
wenn das Fahrzeug stillsteht;
ansonsten könnte die Lenkrad‐
sperre unerwartet aktiviert
werden.
Vor dem Aufsuchen einer Werkstatt
den Ölstand prüfen 3 173.
Kraftstoffmangel
Y leuchtet oder blinkt gelb.
Leuchten Füllstand im Kraftstofftank ist zu nied‐
rig.
Blinken Kraftstoffvorrat aufgebraucht. Sofort
tanken. Tank nie leer fahren.
Tanken 3 165.
Katalysator 3 136.
Wegfahrsperre d blinkt gelb.
Störung der Wegfahrsperre. Der
Motor kann nicht gestartet werden.

Instrumente, Bedienelemente93Außenbeleuchtung
8 leuchtet grün.
Die Außenbeleuchtung ist einge‐
schaltet 3 112.
Fernlicht
C leuchtet blau.
Leuchtet bei eingeschaltetem Fern‐
licht und bei Betätigen der Lichthupe
3 113.
Nebelschlussleuchte
r leuchtet gelb.
Die Nebelschlussleuchte ist einge‐
schaltet 3 115.
Geschwindigkeitsregler m leuchtet weiß oder grün.
Leuchtet weiß
Das System ist aktiviert.
Leuchtet grün Geschwindigkeitsregler ist aktiviert.
Geschwindigkeitsregler 3 148.Tür offen
h leuchtet rot.
Eine Tür oder die Hecktür ist offen.Info-Displays
Driver Information Center
Das Driver Information Center befin‐
det sich in der Instrumenteneinheit.
Es steht als Midlevel-Display oder
Uplevel-Display zur Verfügung.
Midlevel-Display
Anzeige von: ● Gesamtkilometerstand
● Tageskilometerzähler
● Kontrollleuchten
● Fahrzeuginformationsmenü, siehe unten

94Instrumente, Bedienelemente● Reise-/Kraftstoffinformations‐menü, siehe unten
● Fahrzeugmeldungen, in Form von Codezahlen 3 101.
Die Menüseiten durch Drücken auf
MENU oder Drehen des Einstellrads
am Blinkerhebel auswählen.
Manche der angezeigten Funktionen
ändern sich je nachdem, ob das Fahr‐ zeug gerade gefahren wird oder still‐
steht. Manche Funktionen sind nur
während der Fahrt verfügbar.
Das Fahrzeuginformationsmenü und Reise-/Kraftstoffinformationsmenü
sind auswählbare Seiten, während
die Fahrzeugmeldungen und
Kontrollleuchten bei Bedarf automa‐
tisch eingeblendet werden.Uplevel-Display
Anzeige von:
● Fahrzeug Informationsmenü
X
● Bordcomputer Informations‐
menü W
● EcoFlex-Fahrerassistenzmenü
s
Die Menüseiten durch Drücken auf
MENU am Blinkerhebel auswählen.
Die Hauptmenüsymbole werden in
der obersten Zeile des Displays
angezeigt.
Manche der angezeigten Funktionen
ändern sich je nachdem, ob das Fahr‐ zeug gerade gefahren wird oder still‐
steht. Manche Funktionen sind nur
während der Fahrt verfügbar.
Fahrzeugmeldungen werden bei
Bedarf angezeigt.
Fahrzeugpersonalisierung 3 104.
Gespeicherte Einstellungen 3 22.
Menüs und Funktionen
auswählen
Die Menüs und Funktionen können
über die Tasten am Blinkerhebel
ausgewählt werden.
