2017 MAZDA MODEL MX-5 RF sensor

2–59
Wichtige Ausrüstungen für die Sicherheit
Aktive Motorhaube
*nur bestimmte Modelle
Vorsichtshinweise für aktive Motorhaube *
Im Falle eines Zusammenstosses mit einem Fußgänger wirkt eine gewisse Kraft auf die
Fahrzeugfront. Dadurch wird die hintere Motorhaubenseite sofort etwas angehoben, um den
Abstand zwischen Motorhabe und den Motorteilen zu vergrößern und so die Aufprallkraft
des Kopfs auf die Motorhaube etwas zu verringern. Falls der Sensor an der Rückseite des
vorderen Stoßfängers einen Aufprall mit einem Fußgänger oder einem Gegenstand erfasst
und die Fahrzeuggeschwindigkeit für die Auslösung des Systems ausreichend ist, wird das
System ausgelöst und die Motorhaube angehoben.
Stellglied
Stellglied
SensorWarnleuchte für aktive
Motorhaube
Elektronisches
Steuergerät


2–61
Wichtige Ausrüstungen für die Sicherheit
Aktive Motorhaube
Bedienung und Handhabung





 Kontrollieren Sie vor dem Losfahren immer, ob die Motorhaube richtig geschlossen ist.
Andernfalls kann ein normaler Systembetrieb nicht gewährleistet werden.



 Nach dem Umschalten der Zündung auf “ON” kann das System für ungefähr 8 Sekunden
nicht reagieren.



 Verwenden Sie für alle vier Räder gleiche Reifen der vorgeschriebenen Dimension. Bei
Verwendung von Reifen mit unterschiedlichen Dimensionen kann das System nicht
richtig funktionieren.



 Falls ein Gegenstand im Bereich um den vorderen Stoßfänger angestoßen wird, kann
der Sensor beschädigt werden, selbst wenn dabei die aktive Motorhaube nicht ausgelöst
wird. Wenden Sie sich an einen Fachmann, wir empfehlen einen autorisierten Mazda-
Vertragshändler/Servicepartner, um das Fahrzeug überprüfen zu lassen.



 Teile oder die Verkabelung der aktiven Motorhaube dürfen nicht ausgebaut oder repariert
werden. Außerdem darf der Systemschaltkreis nicht mit elektrischen Prüfgeräten getestet
werden. Die aktive Motorhaube könnte sonst unbeabsichtigt oder überhaupt nicht
ausgelöst werden. Wenden Sie sich für Reparaturen und für einen Austausch an einen
Fachmann, wir empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner.



 Der vordere Stoßfänger, die Motorhaube, die Aufhängung, Aeroteile und die Räder dürfen
nicht gegen andere als Mazda-Originalteile ausgetauscht werden. Andernfalls kann ein
normaler Systembetrieb nicht gewährleistet werden.



 Am vorderen Stoßfänger dürfen keine Nicht-Originalteile von Mazda installiert werden.
Es dürfen außerdem auch keine zusätzlichen Teile an der Motorhaube installiert werden.
Andernfalls kann ein normaler Systembetrieb nicht gewährleistet werden.



 Schließen Sie die Motorhaube nicht unter großer Kraftanwendung und üben Sie keine
Kräfte auf das Stellglied aus. Das Stellglied könnte dadurch beschädigt werden und das
System außer Funktion setzen.



 Nehmen Sie an der Radaufhängung keine Änderungen vor. Falls die Fahrzeughöhe oder
die Dämpfungskraft der Stoßdämpfer verändert werden, kann das System nicht richtig
funktionieren.



 Wenden Sie sich für die Verwendung von zusätzlichen Teilen an einen Fachmann, wir
empfehlen einen autorisierten Mazda-Vertragshändler/Servicepartner. Falls Teile falsch
installiert sind, kann die Auslösung der aktiven Motorhaube beeinträchtigt werden, weil
der Aufprall nicht richtig erfasst werden kann.



 Wenden Sie sich für die Entsorgung des Fahrzeugs an einen Fachmann, wir empfehlen
einen autorisierten Mazda-Vertragshändler/Servicepartner. Bei falscher Handhabung des
Fahrzeugs besteht Verletzungsgefahr.



 Nach einer Auslösung lässt sich die aktive Motorhaube nicht mehr wiederverwenden.
Wenden Sie sich für den Austausch des Systems an einen Fachmann, wir empfehlen einen
autorisierten Mazda-Vertragshändler/Servicepartner.


3–37
Vor dem Losfahren
Spiegel
Einstellen des Rückspiegels
Stellen Sie den Innenspiegel vor dem
Losfahren in der Tagesstellung auf die
Mitte des Heckfensters ein.
HINWEIS
Nehmen Sie die Einstellung für den
manuellen Blendschutzspiegel in der
Tagesposition vor.
Blendschutz
Manueller Blendschutzspiegel
Drücken Sie den Stellhebel zum Fahren
am Tag nach vorne. Ziehen Sie den
Hebel für den Blendschutz von folgenden
Fahrzeugen zurück.
Stellhebel
Tag Nacht
Spiegel mit automatischem Blendschutz
Der Spiegel mit automatischem
Blendschutz vermindert automatisch die
Blendung durch die Scheinwerfer von
folgenden Fahrzeugen, wenn die Zündung
auf “ON” gestellt ist. Drücken Sie die ON/OFF-Taste
zum
Aufheben der automatischen
Blendschutzfunktion. Die Kontrollleuchte
erlischt.
Drücken Sie die ON/OFF-Taste
zum
erneuten Aktivieren der automatischen
Blendschutzfunktion. Die Kontrollleuchte
leuchtet.
ON/OFF-Taste Kontrollleuchte
HINWEIS
Verwenden Sie kein Scheibenreiniger
und hängen Sie keine Gegenstände
am oder um den Lichtsensor auf. Die
Emp¿ ndlichkeit des Lichtsensors kann
beeinträchtigt werden, so dass er nicht
normal funktioniert.
Lichtsensor
Die automatische Blendschutzfunktion
wird aufgehoben, wenn die Zündung auf
“ON” gestellt ist und der Rückwärtsgang
bzw. die Rückfahrstufe mit dem Schalt-
bzw. dem Wählhebel eingeschaltet wird.


3–60
Vor dem Losfahren
Sicherheitssystem
VORSICHT
Beachten Sie für eine richtige
Innenraumüberwachung die folgenden
Punkte:

 Hängen Sie an Kopfstützen keine
Kleidungsstücke oder andere
Gegenstände auf.
  Stellen Sie die Sonnenblenden
wieder zurück.
  Der Sensor für die
Innenraumabsicherung darf nicht
abgedeckt oder mit Gegenständen
überdeckt werden.
  Der Sensor der
Innenraumabsicherung darf
nicht verschmutzt oder mit einer
Flüssigkeit abgerieben werden.
  Es dürfen keine Stöße auf den
Sensor oder die Sensorblende der
Innenraumabsicherung einwirken.
  Es dürfen nur Original-Mazda-Sitze
verwendet werden.
  Um die Innenraumabsicherung nicht
zu beeinträchtigen, dürfen keine
Gegenstände in der Nähe des Sensors
höher als die Kopfstützen angeordnet
werden.

Innenraumabsicherung
und Sensorblende
Bedienung
Bedingungen für die Auslösung der
Sirene bzw. des Horns
Wenn das System wie folgt ausgelöst
wird, ertönt die Sirene bzw. das Horn
abwechslungsweise und die Warnblinker
blinken für ungefähr 30 Sekunden:



 Entriegeln einer Tür mit einem
Türverriegelungsknopf.



 Gewaltsames Aufbrechen einer
Tür, der Motorhaube oder des
Kofferraumdeckels.



 Öffnen der Motorhaube mit dem
Entriegelungszug.



 Einschalten der Zündung auf “ON” ohne
Betätigung des Motorstartknopfs.



(Mit Innenraumabsicherung)
 Erfassen einer Bewegung im Fahrzeug
durch die Innenraumabsicherung.
Falls eine der oben stehenden
Bedingungen weiter besteht, wird das
System erneut ausgelöst (bis zu 10 Mal).



(Mit Innenraumabsicherung)
 Abklemmen der Batterieklemmen (die
Warnblinkleuchten blinken nicht).
Das System wird ungefähr 10 Mal
ausgelöst.
HINWEIS
  Der Kofferraumdeckel kann bei
aktivierter Diebstahl-Alarmanlage
nicht geöffnet werden.
  Falls die Batterie bei aktivierter
Diebstahl-Alarmanlage entladen ist,
ertönt die Sirene bzw. das Horn und
blinken die Warnblinker, wenn die
Batterie aufgeladen oder ersetzt wird.


4–2*nur bestimmte Modelle
i-ACTIVSENSE............................... 4-104
i-ACTIVSENSE * ........................ 4-104
Adaptives Frontbeleuchtungssystem
(AFS)
* ........................................ 4-106
Fernlichtregulierung (HBC)* ...... 4-107
Spurhalteassistent (LDWS) * ....... 4-110
Toter-Winkel-Assistent (BSM) * ... 4-116
Ausparkhilfe (RCTA) * ................ 4-123
Geschwindigkeitsbegrenzer * ...... 4-127
FSC-Kamera * ............................. 4-134
Radarsensoren (hinten) * ............. 4-137
Geschwindigkeitskonstanthalter ... 4-139
Geschwindigkeitskonstanthalter * ... 4-139
Reifendrucküberwachungssystem ... 4-146
Reifendrucküberwachungssystem
(Fahrzeuge mit Normalreifen) * ... 4-146
Reifendrucküberwachungssystem
(Fahrzeuge mit Reifen mit
Notlaufeigenschaften)
* ............... 4-150
Einparkhilfe ..................................... 4-155
Einparkhilfe
* .............................. 4-155

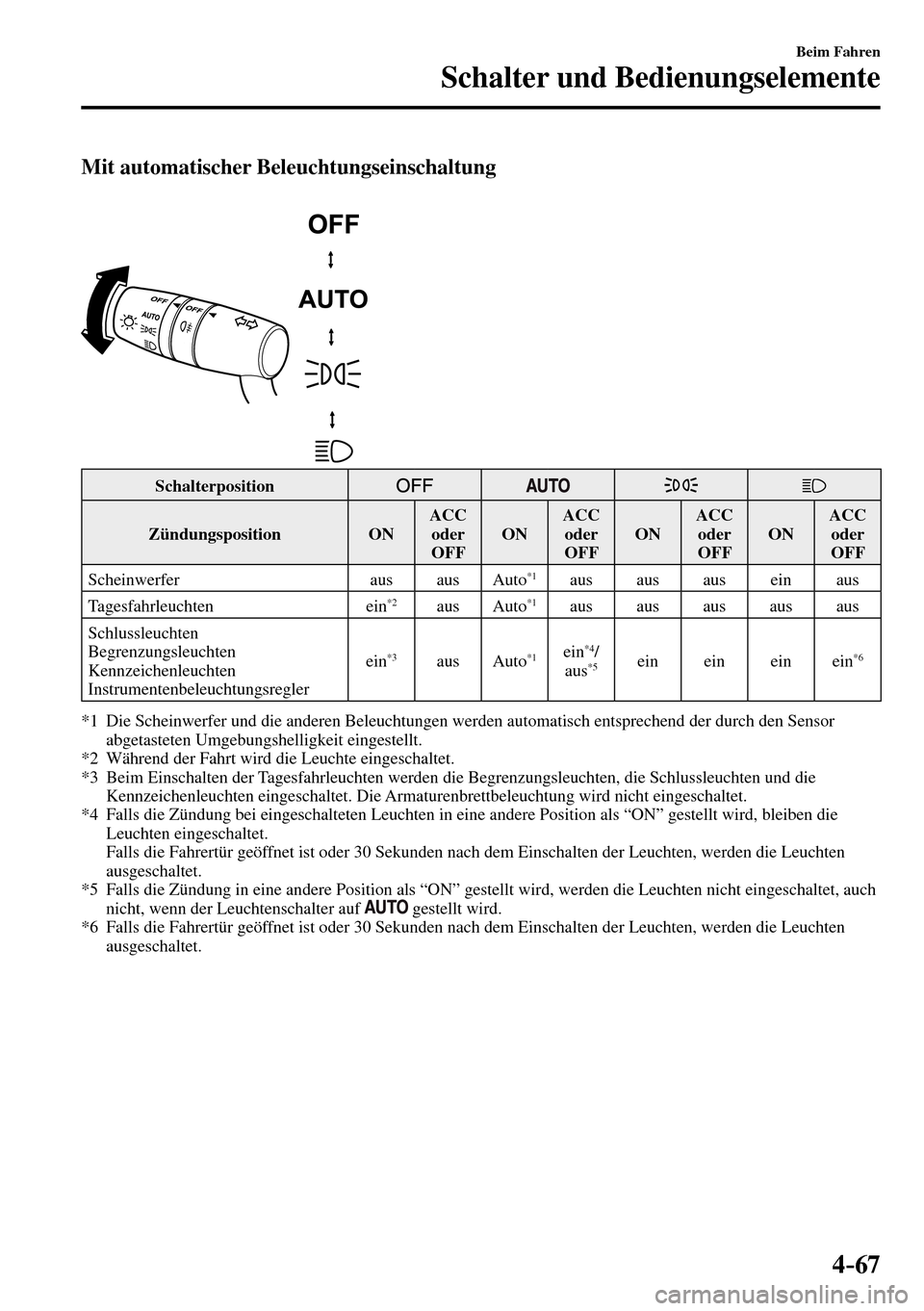

4–67
Beim Fahren
Schalter und Bedienungselemente
Mit automatischer Beleuchtungseinschaltung
Schalterposition
Zündungsposition ON ACC
oder
OFF O N ACC
oder
OFF O N ACC
oder
OFF O N ACC
oder
OFF
Scheinwerfer aus aus Auto
*1 aus aus aus ein aus
Tagesfahrleuchten ein *2 aus Auto *1 aus aus aus aus aus
Schlussleuchten
Begrenzungsleuchten
Kennzeichenleuchten
Instrumentenbeleuchtungsregler ein
*3 aus Auto *1 ein *4 /
aus*5 ein ein ein ein *6
*1 Die Scheinwerfer und die anderen Beleuchtungen werden automatisch entsprechend der durch den Sensor
abgetasteten Umgebungshelligkeit eingestellt.
*2 Während der Fahrt wird die Leuchte eingeschaltet.
*3 Beim Einschalten der Tagesfahrleuchten werden die Begrenzungsleuchten, die Schlussleuchten und die
Kennzeichenleuchten eingeschaltet. Die Armaturenbrettbeleuchtung wird nicht eingeschaltet.
*4 Falls die Zündung bei eingeschalteten Leuchten in eine andere Position als “ ON ” gestellt wird, bleiben die
Leuchten eingeschaltet.
Falls die Fahrertür geöffnet ist oder 30 Sekunden nach dem Einschalten der Leuchten, werden die Leuchten
ausgeschaltet.
*5 Falls die Zündung in eine andere Position als “ ON ” gestellt wird, werden die Leuchten nicht eingeschaltet, auch
nicht, wenn der Leuchtenschalter auf
gestellt wird.
*6 Falls die Fahrertür geöffnet ist oder 30 Sekunden nach dem Einschalten der Leuchten, werden die Leuchten
ausgeschaltet.


4–68
Beim Fahren
Schalter und Bedienungselemente
Automatische Beleuchtungseinschaltung
In der
-Position des Scheinwerferschalters und wenn die Zündung auf “ON” gestellt ist,
werden die Scheinwerfer, die Außenbeleuchtung und die Instrumentenbeleuchtung
entsprechend der Umgebungshelligkeit automatisch ein- oder ausgeschaltet (siehe
obenstehende Tabelle).
VORSICHT
  Der Lichtsensor darf nicht mit einem Kleber an der Windschutzscheibe abgedeckt
werden. Die Funktion des Lichtsensors wird dadurch beeinträchtigt.

  Der Lichtsensor funktioniert auch als Regensensor für die automatische
Wischerbetätigung. Halten Sie die Hände und Eisschaber von der Windschutzscheibe
fern, wenn sich der Wischerhebel in der Position
be¿ ndet und die Zündung auf
“ON” geschaltet ist, weil Finger eingeklemmt oder die Scheibenwischer und die
Wischerblätter beschädigt werden können, wenn die Scheibenwischer automatisch
eingeschaltet werden. Vergewissern Sie sich deshalb vor dem Reinigen der
Windschutzscheibe, ob die Scheibenwischer vollständig ausgeschaltet sind, dies ist
besonders wichtig, wenn bei laufendem Motor die Windschutzscheibe von Schnee und
Eis befreit wird.

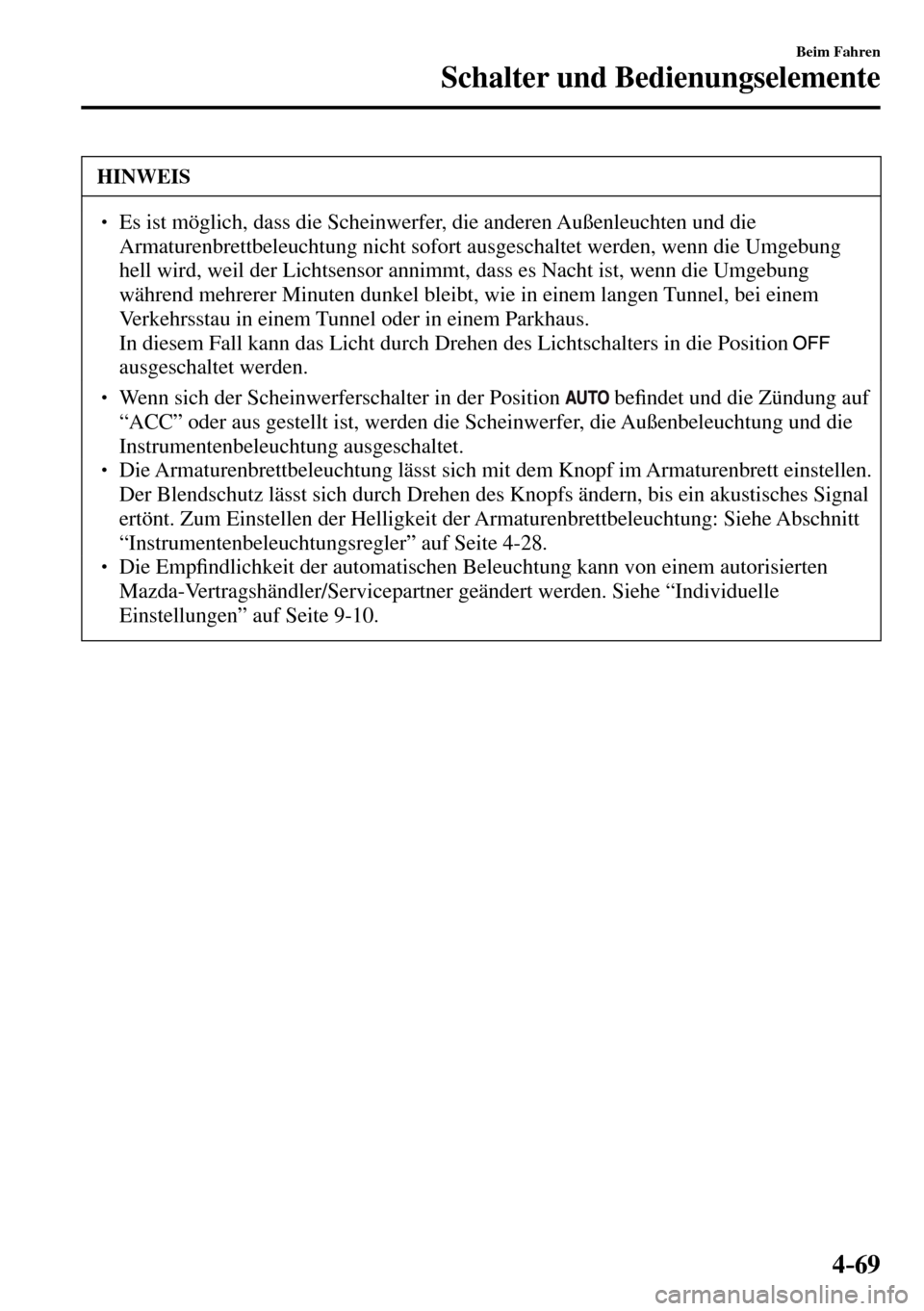

4–69
Beim Fahren
Schalter und Bedienungselemente
HINWEIS
  Es ist möglich, dass die Scheinwerfer, die anderen Außenleuchten und die
Armaturenbrettbeleuchtung nicht sofort ausgeschaltet werden, wenn die Umgebung
hell wird, weil der Lichtsensor annimmt, dass es Nacht ist, wenn die Umgebung
während mehrerer Minuten dunkel bleibt, wie in einem langen Tunnel, bei einem
Verkehrsstau in einem Tunnel oder in einem Parkhaus.
 In diesem Fall kann das Licht durch Drehen des Lichtschalters in die Position
ausgeschaltet werden.
  Wenn sich der Scheinwerferschalter in der Position be¿ ndet und die Zündung auf
“ACC” oder aus gestellt ist, werden die Scheinwerfer, die Außenbeleuchtung und die
Instrumentenbeleuchtung ausgeschaltet.
  Die Armaturenbrettbeleuchtung lässt sich mit dem Knopf im Armaturenbrett einstellen.
Der Blendschutz lässt sich durch Drehen des Knopfs ändern, bis ein akustisches Signal
ertönt. Zum Einstellen der Helligkeit der Armaturenbrettbeleuchtung: Siehe Abschnitt
“Instrumentenbeleuchtungsregler” auf Seite 4-28 .

 Die Emp¿ ndlichkeit der automatischen Beleuchtung kann von einem autorisierten
Mazda-Vertragshändler/Servicepartner geändert werden. Siehe “Individuelle
Einstellungen” auf Seite 9-10 .
