UPOZORN NÍ
¾Odstraňte veškeré listí nebo jiné nečistoty, které by se mohly v okolo skládací střechy
shromáždit. Pokud by listí nebo jiné nečistoty zablokovaly vypouštěcí
filtr, mohla by do
vozidla proniknout voda. Vypouštěcí filtr čistěte alespoň jednou ročně.
Viz Údržba skládací střechy na straně 6-58.
¾Před otevřením skládací střechy se ujistěte, že spínač odmlžovače zadního okna je vypnutý.
V opačném případě by teplo generované odmlžovačem mohlo poškodit skládací střechu
a její vnitřní materiál.
¾Před spuštěním nebo zvednutím skládací střechy zastavte vozidlo na bezpečném místě
mimo silnici a zaparkujte na rovné ploše.
¾Ujistěte se, že na skládací střeše nebo v blízkosti zadního okna nejsou žádné předměty,
které by bránili jejímu spouštění nebo zvedání.
I malý předmět může pohybu střechy bránit a způsobit její poškození.
¾Nejezděte skrze automatické automyčky, mohlo by dojít k poškození skládací střechy.
¾Nezvedejte ani nespouštějte skládací střechu, pokud je venkovní teplota nižší než 5° C; došlo
by k poškození jejího materiálu.
¾Nespouštějte skládací střechu dolů, pokud je mokrá. Pokud skládací střecha vyschne a bude
přitom složená, dojde k degradaci stavu materiálu.
¾Spouštění mokré skládací střechy může také způsobit odkapávání vody do prostoru pro
cestující.
¾Nezvedejte ani nespouštějte skládací střechu za silného větru, protože to může střechu
poškodit nebo způsobit neočekávanou nehodu.
POZNÁMKA
•Elektricky ovládaná okna se stáhnou automaticky p i otevírání nebo zavírání skládací
st echy. Tato funkce zlepšuje ovládání a neznamená žádný problém. Pokud dojde
k odpojení akumulátoru z d$vod$ údržby vozidla nebo jiných d$vod$, elektricky ovládaná
okna se automaticky nespustí. Pokud se elektricky ovládaná okna nespustí, mechanismus
automatického otevírání/zavírání oken musí být resetována.
Viz Automatické otevírání na stran 3-35.
•P i spoušt ní skládací st echy se ujist te, že p edm ty uvnit vozidla nebudou odvanuty
proudícím v trem.
•P ed vyjetím vozidla se složenou skládací st echou zabezpe þte všechny volné p edm ty
uvnit kabiny.
•Abyste zabránili p ípadnému vloupání do vozu nebo vandalismu a zajistili, aby prostor
pro cestující z$stal v suchu, p ed opušt ním vozidla pe þliv uzav ete skládací st echu
i ob okna a uzamkn te oboje dve e.
•Skládací st echa je zhotovena z vysoce kvalitního materiálu. Pokud jej nebudete správn
udržovat, mohlo by dojít k jeho ztvrdnutí, vzniku skvrn nebo nerovnom rnému lesku.
P ed jízdou
Skládací st echa (stahovací st echa)
3-37
Page 342 of 583
P epn te záložku a zvolte kategorii stanice.
Jazý þek Funkce
P edvolbyZobrazí seznam stanic p ednastavených na za ízení.
Výb rem názvu p ednastavené stanice p ehrajete obsah stanice.
Služby založené na umíst níVybere požadovanou stanici.
Je poskytnuto navád ní do nalezené cíle v blízkosti polohy vozidla.
M$žete ur þit požadované p edem nastavené kategorie pomocí nastavení
filtru na Vašem za ízení.
POZNÁMKA
Dostupné Služby založené na poloze se mohou lišit, protože tyto služby závisí na obsahu
poskytovaném aplikací Aha™.
P íklad použití (Služby založené na
poloze)
1. Vyberte požadovanou stanici na
záložce Nearby (Služby založené na
umíst ní) hlavní nabídky.
P ehrávání názv$ cíl$ nebo adres
za þne v po adí podle seznamu názv$
cíl$.
aha
321 E. 8th Street
Holandsko,
3,1 km NE
Označení
2. Když vyberete ikonu , poloha práv
zobrazeného cíle se zobrazí v navigaci
(pouze modely s naviga þním
systémem).
3. Když vyberete ikonu
, bude
uskute þn n telefonní hovor na práv
zobrazený cíl.
4. Vyberte ikonu a zobrazte seznam
obsahu.
Je možné vybrat i jiné cíle ze seznamu.
aha
Označení
123 Street
46th Street
Výbava interiéru
Audiojednotka [Typ B (dotyková obrazovka)]
5-72
Page 392 of 583
Plánovaná údržba
POZNÁMKA
Po uplynutí uvedené doby provád jte p edepsanou údržbu v doporu þených intervalech.
Systém ízení emisí a související systémy
Zapalování a palivový systém vozidla má vysoký vliv na systém ízení emisí a efektivní
chod motoru. Nezasahujte do nich.
Veškeré kontroly a se ízení musí být provád ny kvalifikovaným opravcem, doporu þujeme
autorizovaným opravcem voz$ Mazda.
tEvropa
My Mazda Service
My Mazda Service je služba sledování údržby, která vás upozorní na nutnost údržby rozsví-
cením kontrolky servisu anebo zobrazením konkrétní zprávy na p ístrojovém panelu.
V každém p ípad musí být údržba provedena nejpozd ji 20 000 km nebo 12 m síc$ od
p edchozí údržby, podle toho, která z t chto t í události (ujetí 20 000 km, uplynutí 12 m sí-
c$ nebo rozsvícení indikace/kontroly servisu) nastane jako první.
Údržba 1.2.3.4.5.6.7.8.9.10. 11. 12.
Sví þky zapalování*1Vým na po každých 120 000 km.
Vzduchový filtr
*2RRRR
Odv trání palivové nádrže (je-li ve výbav )IIII
Hnací emeny
*3IIII
Motorový olej a filtr
*4*5RRRRRRRRRRRR
Chladicí soustava I I I I I I
Chladicí kapalina motoru
*6Poprvé vým na po 200 000 km nebo 10 letech, poté každých
100 000 km nebo 5 letech.
Vedení paliva a hadice I I I I I I
Akumulátor
*7IIIIIIIIIIII
Brzdové vedení, hadice a spoje IIIIIIIIIIII
Brzdová kapalina
*8RRRRRR
Parkovací brzda IIIIIIIIIIII
Kotou þové brzdy IIIIIIIIIIII
Funkce ízení a spoje IIIIII
Olej manuální p evodovky R R
Olej zadního diferenciálu
*9
P ední a zadní záv sy kol, kulové þepy a axiální
v$le ložisek kolIIIIII
Prachovky hnacího h ídele IIIIII
Údržba a pé þe o vozidlo
Plánovaná údržba
6-4
Page 393 of 583
Údržba 1.2.3.4.5.6.7.8.9.10. 11. 12.
Výfukový systém a tepelné štíty Kontrola po každých 80 000 km nebo po 5 letech.
Šrouby a matice podvozku a karoserie T T T T T T
Stav karoserie (koroze a proreziv ní) IIIIIIIIIIII
Pneumatiky (v þetn náhradní pneumatiky)
(s úpravou tlaku vzduchu)
*10IIIIIIIIIIII
Sada pro nouzovou opravu pneumatiky p i de-
fektu (je-li ve výbav )
*11IIIIIIIIIIII
Symboly v tabulce:
I: Kontrola: Kontrola a þišt ní, oprava, se ízení, dopln ní nebo v p ípad pot eby vým na.
R: Vým na
L: Promazání
C: ýišt ní
T: Dotažení
D: Vy p u š t ní
Poznámky:
*1 V níže uvedených zemích kontrolujte zapalovací sví þky vždy po 10 000 km nebo 12 m sících, než je vym níte
ve stanoveném intervalu.
Albánie, Bosna a Hercegovina, Bulharsko, Chorvatsko, Lotyšsko, Makedonie, Moldávie, ýerná hora,
Rumunsko, Srbsko, Slovensko, Ukrajina
*2 Je-li vozidlo provozováno ve velmi prašných nebo pís þitých oblastech, provád jte þišt ní a v p ípad pot eby
vým nu vložky vzduchového filtru þast ji než v doporu þených intervalech.
*3 Také zkontrolujte hnací emeny klimatizace, je-li ve výbav .
Je-li vozidlo provozováno za n kterých z následujících podmínek, zkontrolujte hnací emeny každých
20 000 km nebo 12 m síc$.
a) Jízda v prašném prost edí
b) Dlouhodobý b h motoru ve volnob žných otá þkách nebo jízda nízkými rychlostmi
c) Dlouhodobý provoz p i nízkých teplotách vzduchu nebo pravidelné jízdy pouze na krátké vzdálenosti
d) Jízda za extrémn horkých podmínek
e) ýast jší jízda v horských podmínkách
*4 Flexibilní interval je v n kterých evropských zemích nastaven z výroby. Podrobnosti zjistíte u autorizovaného
opravce voz$ Mazda. Flexibilní intervaly je možné zvolit, pokud vozidlo není provozováno za žádné
z následujících podmínek.
a) Použití vozidla jako policejní v$z, taxi nebo auto v autoškole.
b) Jízda v prašném prost edí
c) Dlouhodobý b h motoru ve volnob žných otá þkách nebo jízda nízkými rychlostmi
Jsou-li vybrány flexibilní intervaly údržby, vozidlo vypo þítává zbývající životnost oleje na základ provozních
podmínek motoru a upozorní Vás na nezbytnou vým nu oleje rozsvícení kontrolky se symbolem servisu
v p ístrojovém panelu.
Vynulujte údaje o motorovém oleji vždy, když jej vym níte, bez ohledu na zobrazení zprávy / rozsvícení
kontrolky se symbolem servisu.
*5 Je-li vozidlo provozováno za n kterých z následujících podmínek, provád jte vým nu motorového oleje
a olejového filtru každých 10 000 km nebo þast ji.
a) Použití vozidla jako policejní v$z, taxi nebo auto v autoškole.
b) Jízda v prašném prost edí
c) Dlouhodobý b h motoru ve volnob žných otá þkách nebo jízda nízkými rychlostmi
d) Dlouhodobý provoz p i nízkých teplotách vzduchu nebo pravidelné jízdy pouze na krátké vzdálenosti
Údržba a pé þe o vozidlo
Plánovaná údržba
6-5
Page 394 of 583
e) Jízda za extrémn horkých podmínek
f) ýast jší jízda v horských podmínkách
*6 Použití kapaliny FL-22 se doporu þuje p i vým n chladicí kapaliny motoru. Použití jiné chladicí kapaliny
motoru než FL-22 m$že zp$sobit závažné poškození motoru a chladicí soustavy.
*7 Zkontrolujte hladinu elektrolytu v akumulátoru, jeho m rnou hustotu a vn jší vzhled. U ut sn ného
akumulátoru provád jte pouze kontrolu vzhledu.
*8 Jsou-li brzdy vozidla extrémn namáhány (nap íklad nep etržitou ostrou jízdou nebo jízdou v kopcovitém
terénu) nebo je-li vozidlo provozováno v oblastech s extrémn vysokou vlhkostí vzduchu, provád jte vým nu
brzdové kapaliny každoro þn .
*9 Pokud byla tato sou þást pono ena do vody, je nutné vym nit olej.*10 Zám na pneumatik je doporu þena každých 10 000 km.*11 P i provád ní pravidelné údržby zkontrolujte každým rokem, zda nevypršela doba použitelnosti t snicího
tmelu. T snicí tmel vym te d íve, než vyprší jeho doba použitelnosti.
tVy j m a E v r o p y
Izrael
Interval údržbyPo þet m síc$ nebo kilometr$ podle toho, který stav nastane d íve
M síc$12 24 36 48 60 72 84 96 108 120 132 144
× 1 000 km 15 30 45 60 75 90 105 120 135 150 165 180
Sví þky zapalování Vým na po každých 120 000 km nebo po 6 letech.
Palivový filtr Vým na po každých 135 000 km.
Odv trání palivové nádrže (je-li ve výbav ) III
Vedení paliva a hadice I I I I I I
Hnací emeny
*1IIIIIIIIIIII
Motorový olej a olejový filtr
*2RRRRRRRRRRRR
Vzduchový filtr
*3CCCRCCCRCCCR
Chladicí soustava I I I I I I
Chladicí kapalina motoru
*4Poprvé vým na po 195 000 km nebo 10 letech, poté každých
90 000 km nebo 5 letech.
Akumulátor
*5IIIIIIIIIIII
Brzdové vedení, hadice a spoje IIIIIIIIIIII
Brzdová kapalina
*6IRIRIRIRIRIR
Parkovací brzda IIIIIIIIIIII
Jednotka posilova þe brzd a hadice IIIIIIIIIIII
Kotou þové brzdy IIIIIIIIIIII
Funkce ízení a spoje IIIIII
Olej manuální p evodovky R R
Olej zadního diferenciálu
*7
P ední a zadní záv sy kol, kulové þepy a axiální
v$le ložisek kolIIIIIIIIIIII
Prachovky hnacího h ídele I I I I
Údržba a pé þe o vozidlo
Plánovaná údržba
6-6

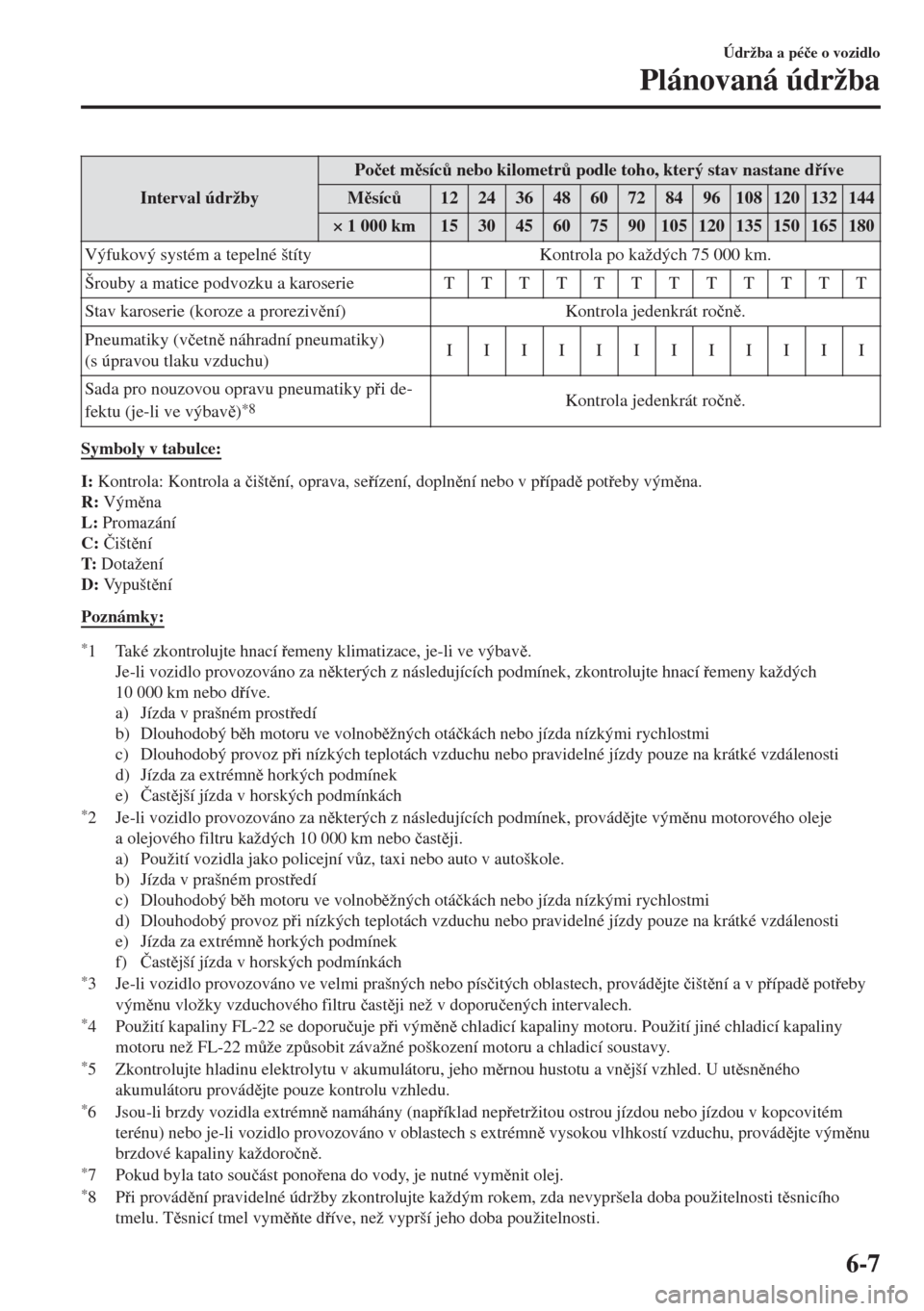

Page 395 of 583
Interval údržbyPo þet m síc$ nebo kilometr$ podle toho, který stav nastane d íve
M síc$12 24 36 48 60 72 84 96 108 120 132 144
× 1 000 km 15 30 45 60 75 90 105 120 135 150 165 180
Výfukový systém a tepelné štíty Kontrola po každých 75 000 km.
Šrouby a matice podvozku a karoserie TTTTTTTTTTTT
Stav karoserie (koroze a proreziv ní) Kontrola jedenkrát ro þn .
Pneumatiky (v þetn náhradní pneumatiky)
(s úpravou tlaku vzduchu)IIIIIIIIIIII
Sada pro nouzovou opravu pneumatiky p i de-
fektu (je-li ve výbav )
*8Kontrola jedenkrát ro þn .
Symboly v tabulce:
I: Kontrola: Kontrola a þišt ní, oprava, se ízení, dopln ní nebo v p ípad pot eby vým na.
R: Vým na
L: Promazání
C: ýišt ní
T: Dotažení
D: Vy p u š t ní
Poznámky:
*1 Také zkontrolujte hnací emeny klimatizace, je-li ve výbav .
Je-li vozidlo provozováno za n kterých z následujících podmínek, zkontrolujte hnací emeny každých
10 000 km nebo d íve.
a) Jízda v prašném prost edí
b) Dlouhodobý b h motoru ve volnob žných otá þkách nebo jízda nízkými rychlostmi
c) Dlouhodobý provoz p i nízkých teplotách vzduchu nebo pravidelné jízdy pouze na krátké vzdálenosti
d) Jízda za extrémn horkých podmínek
e) ýast jší jízda v horských podmínkách
*2 Je-li vozidlo provozováno za n kterých z následujících podmínek, provád jte vým nu motorového oleje
a olejového filtru každých 10 000 km nebo þast ji.
a) Použití vozidla jako policejní v$z, taxi nebo auto v autoškole.
b) Jízda v prašném prost edí
c) Dlouhodobý b h motoru ve volnob žných otá þkách nebo jízda nízkými rychlostmi
d) Dlouhodobý provoz p i nízkých teplotách vzduchu nebo pravidelné jízdy pouze na krátké vzdálenosti
e) Jízda za extrémn horkých podmínek
f) ýast jší jízda v horských podmínkách
*3 Je-li vozidlo provozováno ve velmi prašných nebo pís þitých oblastech, provád jte þišt ní a v p ípad pot eby
vým nu vložky vzduchového filtru þast ji než v doporu þených intervalech.
*4 Použití kapaliny FL-22 se doporu þuje p i vým n chladicí kapaliny motoru. Použití jiné chladicí kapaliny
motoru než FL-22 m$že zp$sobit závažné poškození motoru a chladicí soustavy.
*5 Zkontrolujte hladinu elektrolytu v akumulátoru, jeho m rnou hustotu a vn jší vzhled. U ut sn ného
akumulátoru provád jte pouze kontrolu vzhledu.
*6 Jsou-li brzdy vozidla extrémn namáhány (nap íklad nep etržitou ostrou jízdou nebo jízdou v kopcovitém
terénu) nebo je-li vozidlo provozováno v oblastech s extrémn vysokou vlhkostí vzduchu, provád jte vým nu
brzdové kapaliny každoro þn .
*7 Pokud byla tato sou þást pono ena do vody, je nutné vym nit olej.*8P i provád ní pravidelné údržby zkontrolujte každým rokem, zda nevypršela doba použitelnosti t snicího
tmelu. T snicí tmel vym te d íve, než vyprší jeho doba použitelnosti.
Údržba a pé þe o vozidlo
Plánovaná údržba
6-7
Page 396 of 583
Krom Izraele
Interval údržbyPo þet m síc$ nebo kilometr$ podle toho, který stav nastane d íve.
M síc$6 121824303642485460667278849096
× 1 000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
Palivový filtr Vým na po každých 60 000 km.
Sví þky zapalování
*1Vým na po každých 120 000 km.
Odv trání palivové nádrže (je-li ve
výbav )IIIIIIII
Hnací emeny
*2IIIIIIIIIIIIIIII
Motorový olej
*3
Krom níže
uvedených
zemíRRRRRRRRRRRRRRRR
Gruzie/
Arménie/
KambodžaVým na po každých 5 000 km nebo po 6 m sících.
Olejový filtr
*3
Krom níže
uvedených
zemíRRRRRRRRRRRRRRRR
Gruzie/
Arménie/
KambodžaVým na po každých 10 000 km nebo po 1 roku.
Chladicí soustava IIIIIIII
Chladicí kapalina motoru
*4Poprvé vým na po 200 000 km nebo 10 letech, poté každých 100 000 km
nebo 5 letech.
Vzduchový filtr
*5
Krom níže
uvedených
zemíCCRCCRCC
Gruzie/
ArménieCRCRCRCR
Palivový systém
*6*7Vybrané ze-
m *8Vy þist te palivovou soustavu pomocí originálního odstraova þe usazenin
Mazda po každých 10 000 km.
Vedení paliva a hadice IIIIIIII
Akumulátor
*9IIIIIIII
Brzdové vedení, hadice a spoje IIIIIIII
Brzdová kapalina
*10IIIRIIIRIIIRIIIR
Parkovací brzda IIIIIIIIIIIIIIII
Jednotka posilova þe brzd a hadiceIIIIIIII
Kotou þové brzdy IIIIIIIIIIIIIIII
Funkce ízení a spoje IIIIIIII
Olej manuální p evodovky R
Olej zadního diferenciálu
*11
Údržba a pé þe o vozidlo
Plánovaná údržba
6-8
Page 397 of 583
Interval údržbyPo þet m síc$ nebo kilometr$ podle toho, který stav nastane d íve.
M síc$6 121824303642485460667278849096
× 1 000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
P ední a zadní záv sy kol, kulové
þepy a axiální v$le ložisek kolIIIIIIII
Prachovky hnacího h ídele I I I I
Výfukový systém a tepelné štíty Kontrola po každých 80 000 km.
Šrouby a matice podvozku a karo-
serieTTTTTTTT
Stav karoserie (koroze a proreziv -
ní)Kontrola jedenkrát ro þn .
Pneumatiky (v þetn náhradní
pneumatiky) (s úpravou tlaku
vzduchu)IIIIIIIIIIIIIIII
Zám na pneumatik Zám na po každých 10 000 km.
Sada pro nouzovou opravu pneu-
matiky p i defektu (je-li ve výba-
v )
*12Kontrola jedenkrát ro þn .
Symboly v tabulce:
I: Kontrola: Kontrola a þišt ní, oprava, se ízení, dopln ní nebo v p ípad pot eby vým na.
R: Vým na
L: Promazání
C: ýišt ní
T: Dotažení
D: Vy p u š t ní
Poznámky:
*1 V níže uvedených zemích kontrolujte zapalovací sví þky vždy po 10 000 km nebo 12 m sících, než je vym níte
ve stanoveném intervalu.
Alžírsko, Arménie, Angola, Bahrain, Bolívie, Burundi, Britské Panenské ostrovy, Kambodža, Kamerun, Chile,
Kostarika, Pob eží slonoviny, Curaçao, Salvador, Gabun, Ghana, Gruzie, Guatemala, Haiti, Honduras,
Hongkong, Írán, Jordánsko, Kea, Macao, Malajsie, Mongolsko, Mosambik, Myanmar, Nigérie, Nikaragua,
Omán, Panama, Papua-Nová Guinea, Peru, Filipíny, Senegal, Seychely, Sýrie, Tanzanie, Spojené arabské
emiráty, Vietnam, Zair, Zimbabwe
*2 Také zkontrolujte hnací emeny klimatizace, je-li ve výbav .
Pokud je vozidlo provozováno za n kterých z následujících podmínek, kontrolujte hnací emeny þast ji než
v doporu þených intervalech.
a) Jízda v prašném prost edí
b) Dlouhodobý b h motoru ve volnob žných otá þkách nebo jízda nízkými rychlostmi
c) Dlouhodobý provoz p i nízkých teplotách vzduchu nebo pravidelné jízdy pouze na krátké vzdálenosti
d) Jízda za extrémn horkých podmínek
e) ýast jší jízda v horských podmínkách
*3 Pokud je vozidlo provozováno za n kterých z následujících podmínek, provád jte vým nu motorového oleje
a olejového filtru þast ji než v doporu þených intervalech.
a) Použití vozidla jako policejní v$z, taxi nebo auto v autoškole.
b) Jízda v prašném prost edí
Údržba a pé þe o vozidlo
Plánovaná údržba
6-9
