2017 MAZDA MODEL MX-5 display

tBetjeningsindikation
Betjeningsindikator
Når det lyser
Dette indikerer, at taget kun er delvist åbent.
Når det blinker
Det indikerer, at taget åbnes/lukkes. (Under betjening af kontakt)
Når den ikke er tændt
Det indikerer, at taget er helt åben/lukket.
BEMÆRK
Når indikatorlampen blinker hurtigt, kan der forekomme en systemfejl. Kontakt et
autoriseret Mazda-værksted.
Visning af tagbetjening
Status for tagbetjening indikeres på multiinformationsdisplayet.
Før kørsel
Kaleche (eldrevet fastback)
3-41

4Under kørsel
Oplysninger angående sikker kørsel og standsning.
Start/stop af motoren ........................4-4
Tændingskontakt ..........................4-4
Start af motoren ........................... 4-5
Slukning af motoren .................. 4-10
i-stop
*.........................................4-12
Instrumentpanel og display ........... 4-22
Måleinstrumenter ....................... 4-22
Multiinformationsdisplay og INFO-
kontakt
*......................................4-30
Advarselslamper og indikatorer .........
.................................................... 4-38
Betjening af manuel transmission .........
........................................................... 4-44
Skiftemønster for manuelt gear..........
.................................................... 4-44
Automatgear ................................... 4-47
Betjening af automatgear ........... 4-47
Gearlåsesystem .......................... 4-48
Gearområder .............................. 4-49
Manuelt gearskifte ..................... 4-51
Direkte tilstand
*......................... 4-56
Kørselstip ................................... 4-56
Kontakter og kontrolknapper ....... 4-58
Lyskontrol .................................. 4-58
Tågebaglygter
*...........................4-63
Blinklys og signal for
vognbaneskift .............................4-64
Forrudeviskere og -vasker ......... 4-65
Forlygtevasker
*..........................4-68
Elbagrude ................................... 4-69
Horn ........................................... 4-70
Havariblink ................................ 4-71
Bremse ............................................. 4-72
Bremsesystem ............................ 4-72
Signalsystem ved nødstop ..........4-74
Bakkestartshjælp (HLA) ............ 4-75
ABS/TCS/DSC ................................ 4-76
Blokeringsfri bremser (ABS) .............
.................................................... 4-76
Traction Control System
(vejgrebssystem) ........................ 4-77
Dynamic Stability Control
(dynamisk stabilitetskontrol) .............
.................................................... 4-78
i-ELOOP ..........................................4-80
i-ELOOP
*.................................. 4-80
Brændstoføkonomiovervågning ............
........................................................... 4-82
Brændstoføkonomiovervågning
*.......
.................................................... 4-82
*Visse modeller.4-1

BEMÆRK
•Køleventilatoren i motorrummet kan
aktiveres i et par minutter, efter
tændingen slås fra tændt til slukket
uanset om airconditionanlægget er
tændt eller slukket, for hurtigt at afkøle
motorrummet.
•Hvis systemet registrerer, at nøglens
resterende batteriopladning er lav, når
tændingen skiftes fra ON til ACC eller
OFF, angives følgende.
Udskift batteriet, før nøglen holder op
med at fungere.
Se "Udskiftning af nøglebatteri" på side
6-31.
(Bil udstyret med instrumentpanel af
type A)
Der vises en meddelelse på displayet på
instrumentpanelet.
(Bil udstyret med instrumentpanel af
type B)
Den grønne indikator for nøgle blinker i
ca. 30 sekunder.
Se afsnittet "Advarselslamper og
indikatorer" på side 4-38.
•(Automatgear)
Hvis motoren slukkes, mens
gearvælgeren er i en anden position end
P, skifter tændingen til ACC.
tNødstop
Hvis der trykkes vedvarende på
starttrykknappen, mens motoren kører,
eller bilen køres, eller hvis der trykkes
hurtigt på den et antal gange, stoppes
motoren øjeblikkeligt. Tændingskontakten
skiftes til ACC.
Under kørsel
Start/stop af motoren
4-11

tOrange advarselslampe for i-stop/grøn indikatorlampe for i-stop
i-stop-systemet bidrager til sikker og komfortabel brug af bilen gennem konstant
overvågning af førerens handlinger, bilens indendørs- og udendørsmiljø, og bilens
driftsstatus, og anvender den orange advarselslampe for i-stop og den grønne indikator for
i-stop til at give føreren besked om forskellige forholdsregler og advarsler.
BEMÆRK
På bil, der er udstyret med centerdisplay, vises driftsstatus af i-stop i kontrolstatusdisplayet
for brændstof.
Se afsnittet "Kontrolstatusdisplay" på side 4-84.
Orange advarselslampe for i-stop
Når lyset er tændt
•Denne lampe tændes, når tændingen slås til, og slukker, når motoren startes.
•Lampen tændes, når der trykkes på OFF-knappen for i-stop-systemet, og systemet er
slukket.
•Lampen tændes, hvis følgende handlinger udføres, mens motortomgang er stoppet. I
sådanne tilfælde startes motoren af sikkerhedshensyn ikke automatisk igen. Start motoren
på normal vis.
•Motorhjelmen åbnes.
•(Europæisk model)
Førerens sikkerhedssele er ikke spændt, og førerdøren er åben.
•(Undtagen europæisk model)
•(Manuelt gear)
Med gearstangen i en position, der ikke er frigear skal førerens sikkerhedssele løsnes,
og førerdøren åbnes.
•(Automatgear)
Med gearvælgeren i D eller M (ikke i andet faste gear) skal førerens sikkerhedssele
løsnes, og førerdøren åbnes.
Under kørsel
Start/stop af motoren
4-17

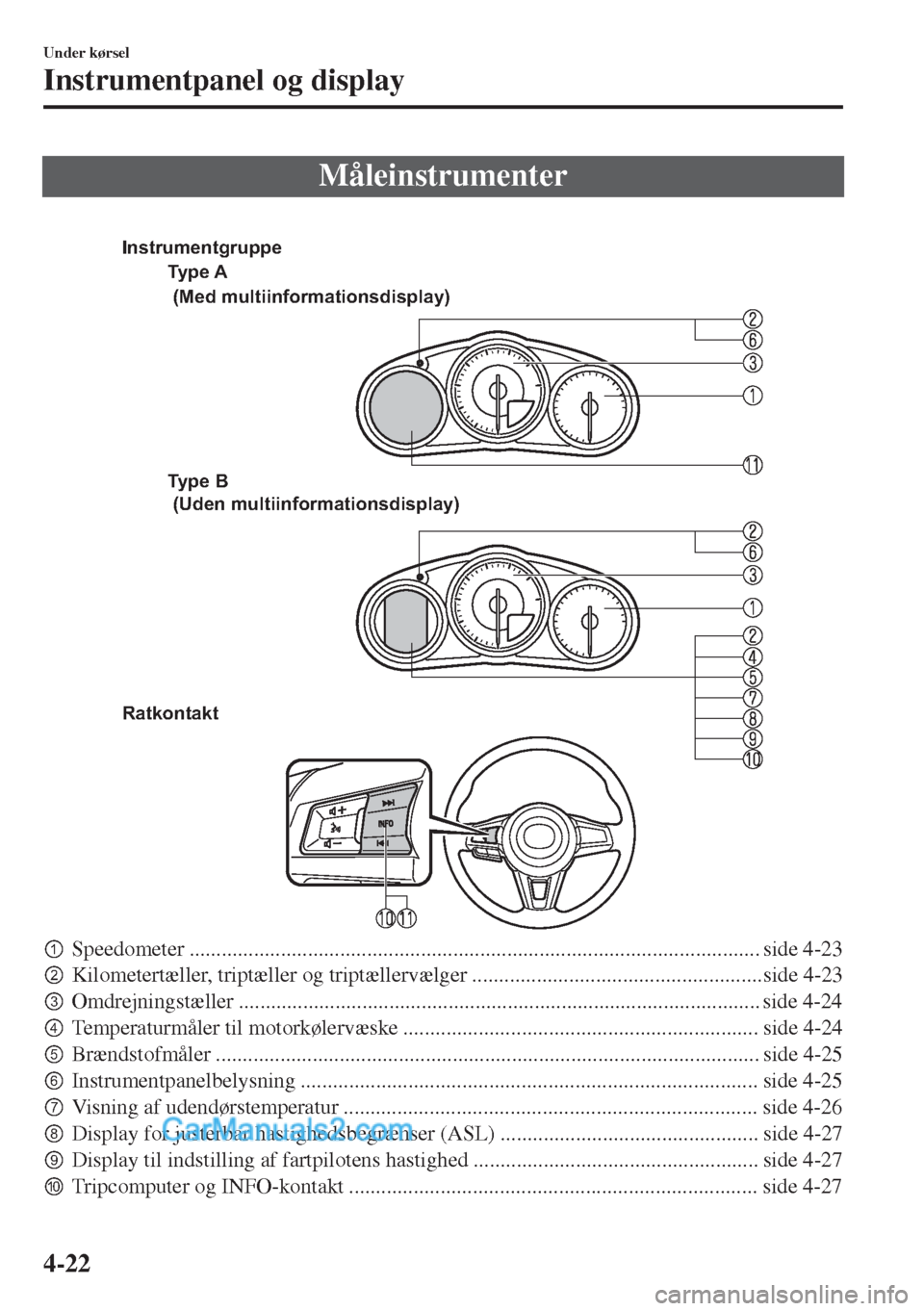

Måleinstrumenter

Ty p e A
Type B
Ratkontakt (Med multiinformationsdisplay)
(Uden multiinformationsdisplay) Instrumentgruppe
pSpeedometer .......................................................................................................... side 4-23
qKilometertæller, triptæller og triptællervælger ......................................................side 4-23
rOmdrejningstæller ................................................................................................. side 4-24
sTemperaturmåler til motorkølervæske .................................................................. side 4-24
tBrændstofmåler ..................................................................................................... side 4-25
uInstrumentpanelbelysning ..................................................................................... side 4-25
vVisning af udendørstemperatur ............................................................................. side 4-26
wDisplay for justerbar hastighedsbegrænser (ASL) ................................................ side 4-27
xDisplay til indstilling af fartpilotens hastighed ..................................................... side 4-27
yTripcomputer og INFO-kontakt ............................................................................ side 4-27
Under kørsel
Instrumentpanel og display
4-22

zMultiinformationsdisplay og INFO-kontakt ......................................................... side 4-30
tSpeedometer
Speedometeret angiver bilens hastighed.
tKilometertæller, triptæller og
triptællervælger (uden
multiinformationsdisplay)
Displayet kan skiftes fra kilometertæller til
triptæller A og B og tilbage til
kilometertæller ved at trykke på
vælgerknappen, når en af dem vises. Den
valgte indstilling vises på displayet.

Tryk på vælgerknappen Tryk på vælgerknappen
Tryk på vælgerknappen Kilometertæller
Triptæller A
Triptæller B
Vælgerknap

BEMÆRK
Når tændingen er på ACC eller FRA kan
kilometertælleren og triptælleren ikke
vises. Hvis du dog uforvarende trykker på
vælgeren, kan triptællernes aktiveres eller
nulstilles i en periode på cirka 10 minutter
i følgende situationer:
•Efter tændingen er skiftet til FRA fra
TIL.
•Efter førerdøren åbnes.
Kilometertæller
Kilometertælleren registrerer bilens
samlede tilbagelagte distance.
Triptæller
Triptælleren kan registrere den samlede
længde af to ture. Én registreres i triptæller
A, og den anden i triptæller B.

F.eks. kan triptæller A registrere afstanden
fra udgangspunktet, mens triptæller B kan
registrere afstanden fra sidste
brændstofpåfyldning.

Når du har valgt triptæller A, kan du skifte
til triptæller B ved at trykke på
vælgerknappen igen inden for et sekund.

Når du har valgt triptæller A, viser
displayet TRIP A. Når du har valgt
triptæller B, viser displayet TRIP B.

Triptælleren registrerer bilens samlede
tilbagelagte distance, indtil den igen
nulstilles. Sæt den tilbage til "0,0" ved at
trykke og holde på vælgerknappen i mere
end 1 sekund. Brug tælleren til at måle
afstande og udregne brændstofforbrug.
Under kørsel
Instrumentpanel og display
4-23

BEMÆRK
•(Biler med audio af type B)
Hvis brændstoføkonomidata nulstilles
vha. brændstoføkonomiovervågningen,
eller trip A nulstilles vha. tripmåleren,
når funktionen til synkronisering af
brændstoføkonomiovervågningen og
tripmåleren er slået til, nulstilles
brændstoføkonomidata og trip A
samtidigt.
Se afsnittet
"Brændstoføkonomiovervågning" på
side 4-82.
•Kun triptælleren registrerer tiendedele
kilometer.
•Triptælleren nulstilles, hvis:
•Strømforsyningen afbrydes (sprunget
sikring eller afbrudt forbindelse til
batteriet).
•Bilen kører over 9.999,9 km.
tOmdrejningstæller
Omdrejningstælleren viser motorens
hastighed i tusinde omdrejninger i
minuttet (o/min.).
FORSIGTIG
Undgå at presse motoren, hvis nålen står i
det RØDE OMRÅDE.
Dette kan forårsage alvorlig motorskade.

*1Rækkevidden varierer efter målertypen. *
1Stribet område
*
1Rødt område
BEMÆRK
Når omdrejningstælleren når ind i det
STRIBEDE OMRÅDE, angiver det for
føreren, at der skal skiftes gear, før der nås
ind i den RØDE OMRÅDE.
ttTemperaturmåler til
motorkølervæske (uden
multiinformationsdisplay)
Angiver kølervæsketemperatur.
FORSIGTIG
Hvis advarselslampen for høj
kølervæsketemperatur (rød) tændes, er der
en risiko for overophedning. Parker
omgående bilen et sikkert sted, og tag de
nødvendige forholdsregler. Hvis kørslen i
bilen fortsættes, kan det medføre
beskadigelse af bilen.
Se afsnittet "Overophedning" på side 7-23.
Under kørsel
Instrumentpanel og display
4-24

BEMÆRK
•Under normal kørsel stabiliseres
kølervæsketemperaturen ved 100 °C
eller derunder, og måleren angiver et
område, der er lavere end 100 °C.
•Hvis motorbelastningen øges, og
kølervæsketemperaturen overstiger
100 °C, angiver måleren
kølervæsketemperaturen.
tBrændstofmåler (uden
multiinformationsdisplay)
Brændstofmåleren viser omtrent, hvor
meget brændstof der er tilbage i tanken,
når tændingen er på TIL. Vi anbefaler, at
brændstoftanken holdes over 1/4 fuld.

Fuld
1/4 fuld
Tom
Hvis advarselslampen for lavt
brændstofniveau lyser, eller
brændstofniveauet er meget lavt, skal du
fylde brændstof på så hurtigt som muligt.
Se afsnittet "Handlingsudførelse" på side
7-39.
BEMÆRK
•Efter genoptankning kan det vare et
stykke tid, før viseren stabiliseres.
Viseren kan endvidere afvige, mens du
kører på en stigning eller kurve, da
brændstoffet i tanken bevæger sig.
•Når displayet viser en fjerdedel eller
mindre resterende brændstof, har det
flere segmenter til at vise niveauet af
resterende brændstof i større detaljer.
•Pilens retning () viser, at
brændstofklappen sidder på venstre side
af bilen.
ttInstrumentpanelbelysning
Når positionslysene tændes, mens
tændingen er slået til, dæmpes lysstyrken i
instrumentpanelet.
BEMÆRK
Når positionslysene tændes, tændes
indikatorlampen for positionslys i
instrumentgruppen.
Se afsnittet "Forlygter" på side 4-58.
Instrumentpanelets lysstyrke og belysning
kan indstilles ved at dreje på knappen.
•Lysstyrken dæmpes ved at dreje
kontakten til venstre. Der lyder en
biplyd, når kontakten er drejet til den
maksimalt laveste lysstyrke.
Under kørsel
Instrumentpanel og display
4-25
