2017 MAZDA MODEL MX-5 display

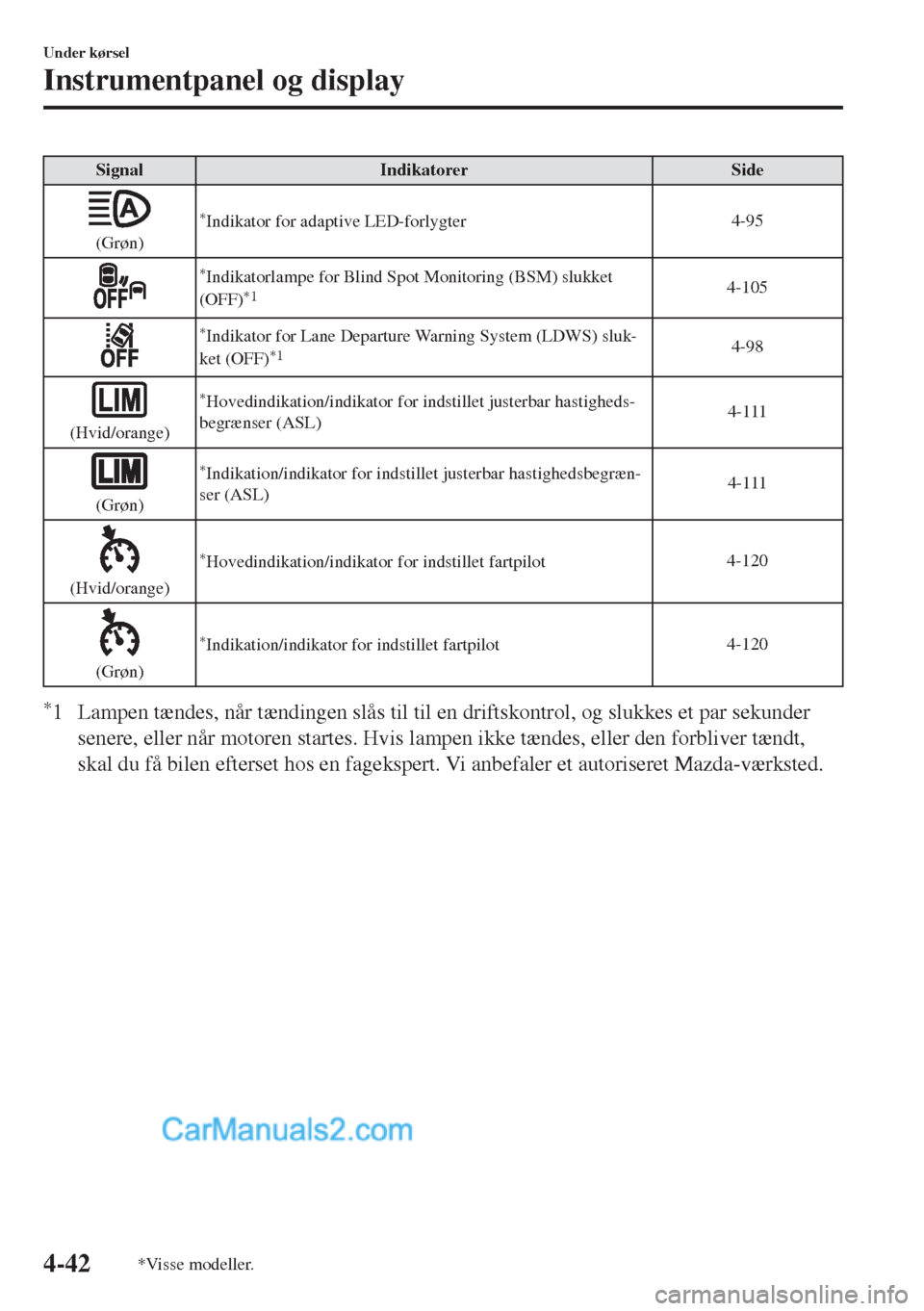

Signal Indikatorer Side
(Grøn)
*Indikator for adaptive LED-forlygter4-95
*Indikatorlampe for Blind Spot Monitoring (BSM) slukket
(OFF)*14-105
*Indikator for Lane Departure Warning System (LDWS) sluk-
ket (OFF)*14-98
(Hvid/orange)
*Hovedindikation/indikator for indstillet justerbar hastigheds-
begrænser (ASL)4-111
(Grøn)
*Indikation/indikator for indstillet justerbar hastighedsbegræn-
ser (ASL)4-111
(Hvid/orange)
*Hovedindikation/indikator for indstillet fartpilot4-120
(Grøn)
*Indikation/indikator for indstillet fartpilot4-120
*1 Lampen tændes, når tændingen slås til til en driftskontrol, og slukkes et par sekunder
senere, eller når motoren startes. Hvis lampen ikke tændes, eller den forbliver tændt,
skal du få bilen efterset hos en fagekspert. Vi anbefaler et autoriseret Mazda-værksted.
Under kørsel
Instrumentpanel og display
4-42*Visse modeller.

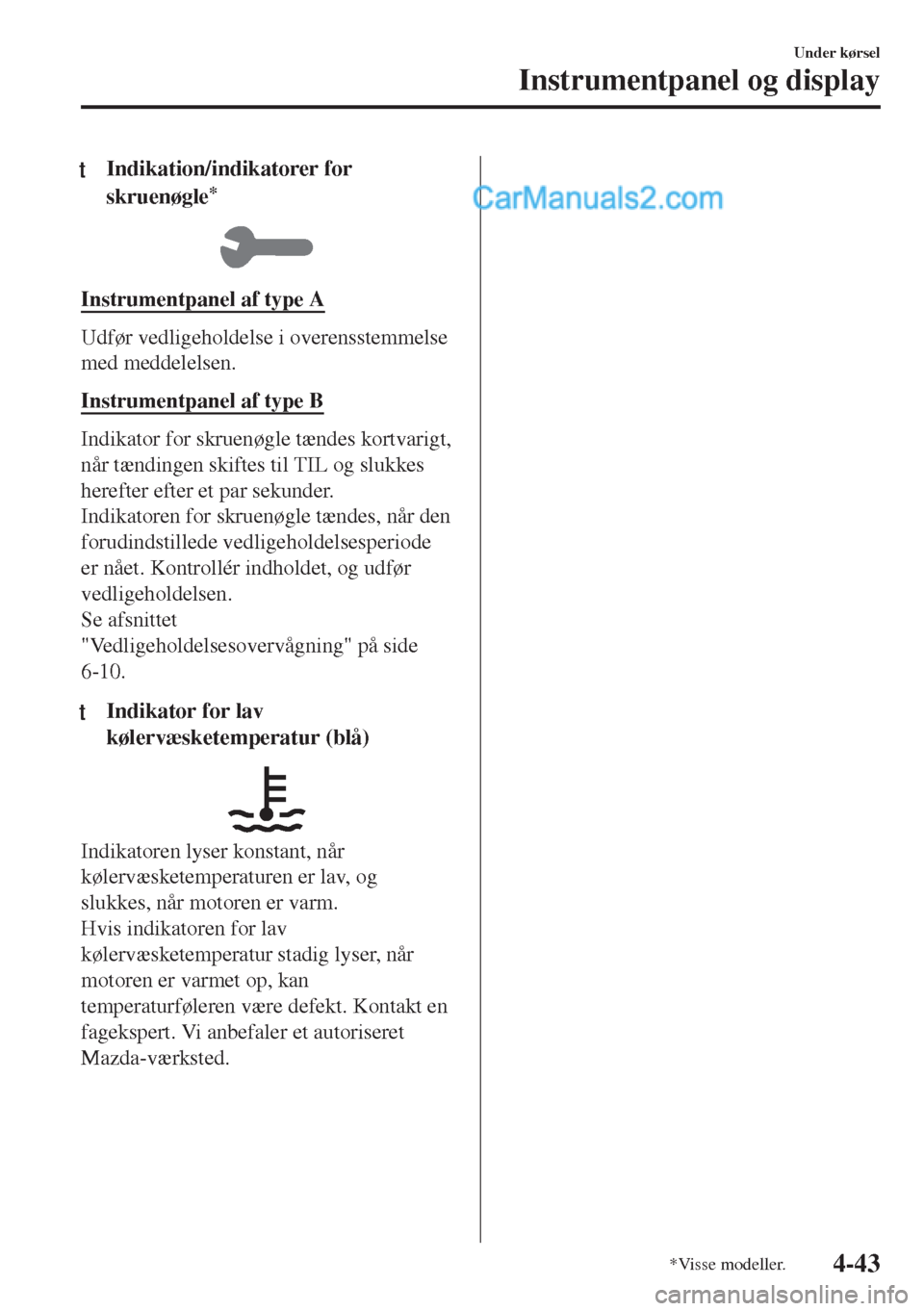

tIndikation/indikatorer for
skruenøgle
*
Instrumentpanel af type A
Udfør vedligeholdelse i overensstemmelse
med meddelelsen.
Instrumentpanel af type B
Indikator for skruenøgle tændes kortvarigt,
når tændingen skiftes til TIL og slukkes
herefter efter et par sekunder.
Indikatoren for skruenøgle tændes, når den
forudindstillede vedligeholdelsesperiode
er nået. Kontrollér indholdet, og udfør
vedligeholdelsen.
Se afsnittet
"Vedligeholdelsesovervågning" på side
6-10.
tIndikator for lav
kølervæsketemperatur (blå)
Indikatoren lyser konstant, når
kølervæsketemperaturen er lav, og
slukkes, når motoren er varm.
Hvis indikatoren for lav
kølervæsketemperatur stadig lyser, når
motoren er varmet op, kan
temperaturføleren være defekt. Kontakt en
fagekspert. Vi anbefaler et autoriseret
Mazda-værksted.
Under kørsel
Instrumentpanel og display
*Visse modeller.4-43

ti-ELOOP-indikator/
kontrolstatusdisplay
Føreren gives besked om i-ELOOP-status
for strømgenerering og bilens tilstand via
i-ELOOP-indikatoren (grøn) og
kontrolstatusdisplayet.
Grøn i-ELOOP-indikator (biler med
instrumentpanel af type B)

Indikatoren tændes under strømgenerering.
Kontrolstatusdisplay (biler med audio
af type B)
Status for i-ELOOP-strømgenerering vises
i midterdisplayet.
Se afsnittet "Kontrolstatusdisplay" på side
4-84.
Under kørsel
i-ELOOP
4-81

Brændstoføkonomiovervågning*
På biler med audio af type B skiftes der mellem og vises kontrolstatus, brændstofforbrug og
effektivitet
*1 ved at betjene hvert enkelt ikon på displayet.
Når du desuden har afsluttet en tur, vises den samlede energieffektivitet på slutdisplayet, når
det tændes.
1. Vælg ikonet
på startskærmen for at få vist skærmen Anvendelser.
2. Vælg "Fuel Economy Monitor" (Brændstoføkonomiovervågning).
3. Tryk på ikonet
nederst til venstre på skærmen for at få vist menuen i skærmens
nederste del.
4. Vælg ikonet i menuen, og udfør handlingen. Hvert ikon fungerer som følger:
Displayindikation Kontrolstatus
Brændstoføkonomi (denne tur)
Gns. brændstoføkonomihistorik
Brændstoføkonomiovervågning
l/100 km
Gennemsn.
(nu)
8,0
l/100 km
0 min.
Skjuler menudisplayet.
Viser skærmen Applikationer.
Skifter visningen på brændstoføkonomiovervågnin-
gen i rækkefølgen kontrolstatus, brændstofforbrug og
effektivitet
*1.
Nulstiller data om brændstoføkonomi.
Viser følgende indstillingsskærm.
•Skift mellem slutdisplay til/fra•(Uden multiinformationsdisplay)
Skifte mellem til/fra for funktion, der synkroniserer
(sammenkæder) nulstilling af brændstoføkonomida-
ta med triptælleren (TRIP A).
*1 Med i-stop-funktion.
BEMÆRK
Når tændingen drejes fra ON til OFF, ændres skærmen for brændstoføkonomiovervågning
til den oprindelige skærm for brændstoføkonomiovervågning, når tændingen næste gang
drejes til ON.
Under kørsel
Brændstoføkonomiovervågning
4-82*Visse modeller.

tVisning af brændstofforbrug
Der vises oplysninger om brændstoføkonomi.
Displayindikation Kontrolstatus
Brændstoføkonomi (denne tur)
Gns. brændstoføkonomihistorik
Brændstoføkonomiovervågning
Gennemsn.
(nu)
Viser brændstoføkonomien for de sidste 60 minut-
ter.
•Viser brændstoføkonomien for hvert minut for de
sidste 1 til 10 minutter.
•Viser brændstoføkonomi for hver 10 minutter for de
sidste 10 til 60 minutter.
Viser den gennemsnitlige brændstoføkonomi over
de sidste 5 nulstillinger og efter den aktuelle nulstil-
ling.
Beregner den gennemsnitlige brændstoføkonomi
hvert minut efter bilens kørsel startes og viser den.
BEMÆRK
•(Med multiinformationsdisplay)
•Dataene om brændstoføkonomi synkroniseres (sammenkædes) med den gennemsnitlige
brændstoføkonomi, der vises på triptælleren (TRIP A).
•Du kan nulstille data om brændstoføkonomi ved at trykke på ikonet i menuen. (Den
gennemsnitlige brændstoføkonomi og TRIP A, der vises på triptælleren (TRIP A),
nulstilles samtidigt).
•Efter nulstilling af dataene om brændstoføkonomi vises "-- -", mens den gennemsnitlige
brændstoføkonomi beregnes.
•(Uden multiinformationsdisplay)
•Dataene om brændstoføkonomi synkroniseres (sammenkædes) med den gennemsnitlige
brændstoføkonomi, der vises på tripcomputeren.
•Du kan nulstille data om brændstoføkonomi ved at trykke på ikonet i menuen. (Den
gennemsnitlige brændstoføkonomi, der vises på tripcomputeren, nulstilles samtidigt).
•Efter nulstilling af dataene om brændstoføkonomi vises "-- -", mens den gennemsnitlige
brændstoføkonomi beregnes.
Under kørsel
Brændstoføkonomiovervågning
4-83

tKontrolstatusdisplay (med i-stop-funktion)
Status for i-stop-funktionen og for i-ELOOP-strømgenerering vises.
Displayindikation Kontrolstatus
Brændstoføkonomiovervågning
Gennemsn. Gennemsn. (siden nulstilling)(siden nulstilling)Gennemsn.
(siden nulstilling)
8,0 l/100 km8,0 l/100 km8,0 l/100 km
KLAR
Viser den mængde elektricitet, der genereres via re-
generativ bremsning.
Viser mængden af elektricitet, der er lagret i det
genopladelige batteri.
8,0 l/100 km8,0 l/100 km
Brændstoføkonomiovervågning
KLAR
8,0 l/100 km
Gennemsn. Gennemsn. (siden nulstilling)(siden nulstilling)Gennemsn.
(siden nulstilling)
Viser status for den elektricitet, der er gemt i det
genopladelige batteri, og som leveres til de elektriske
enheder (alle indikatorer på displayet tændes samti-
digt).
Viser den akkumulerede brændstoføkonomi.
•(Med multiinformationsdisplay)
Synkroniseres (sammenkædes) med den gennem-
snitlige brændstoføkonomi, der vises på triptælleren
(TRIP A).
Se afsnittet "Gennemsnitlig brændstoføkonomi" på
side 4-35.
•Du kan nulstille ved at trykke på ikonet i menu-
en. (Den gennemsnitlige brændstoføkonomi og
TRIP A, der vises på triptælleren (TRIP A), nulstil-
les samtidigt).
•(Uden multiinformationsdisplay)
Synkroniseres (sammenkædes) med den gennem-
snitlige brændstoføkonomi, der vises på tripcompu-
teren.
Se afsnittet "Tripcomputer" og "INFO-kontakt
(Uden multiinformationsdisplay)" på side 4-27.
•Du kan nulstille ved at trykke på ikonet i menu-
en. (Den gennemsnitlige brændstoføkonomi, der vi-
ses på tripcomputeren, nulstilles samtidigt).
Under kørsel
Brændstoføkonomiovervågning
4-84

Displayindikation Kontrolstatus
8,0 l/100 km8,0 l/100 km
Brændstoføkonomiovervågning
IKKE KLAR
Gennemsn. Gennemsn. (siden nulstilling)(siden nulstilling)Gennemsn.
(siden nulstilling)
8,0 l/100 km
Viser status for beredthed for, om i-stop-funktionen
er tilgængelig til brug eller ej.
Viser status for driftsberedthed for i-stop-funktio-
nen på bilsiden (motor, batteri og aircondition) vha.
ikonfarvelægning. Den blå farve angiver, at
i-stop-funktionen er klar til brug, og de grå farve angi-
ver, at den ikke er klar til brug.
Kan ikke aktiveres.
Centrér rattet.
Brændstoføkonomiovervågning
Gennemsn. Gennemsn. (siden nulstilling)(siden nulstilling)
8,0 l8,0 l/100 km/100 km
Aktiv tidSamlet tid
8,0 l/100 km
Gennemsn.
(siden nulstilling)
Viser status for i-stop-funktionen, mens bilen er
stoppet.
Angiver de handlinger, som føreren skal udføre for
at betjene i-stop-funktionen, mens den ikke er aktiv.
Viser det aktuelle tidsrum, som i-stop-funktionen
har været aktiv i, og det samlede tidsrum, hvor den har
været aktiv.
ttEffektivitetsdisplay (med i-stop-funktion)
Den faktiske ydelse for energieffektivitet vises.
Displayindikation Kontrolstatus
Brændstoføkonomiovervågning
% i-stop TIL (denne tur)
i-stop TIL
Tid stoppet
Samlet rækkevidde
Øget af i-stop
12 min. 12 sek.
20 min. 20 sek.
2000,0 km
Træ/blad-ikonet vokser i forhold til mængden af
CO2-emissioner, som reduceres via systemets funktio-
ner. Den kumulative samlede mængde træ-/bladvækst
er angivet i form af et tal efter træikonet.
Viser den samlede køreafstand, der kan opnås yder-
ligere gennem brug af i-stop-funktionen.
Viser den procentdel af tid, som bilen var stoppet af
i-stop-funktionen ud af det samlede tidsrum, som bilen
var stoppet.
Viser det tidsrum, som i-stop-funktionen har været
aktiv.
Viser det samlede tidsrum, som bilen var stoppet i.
Under kørsel
Brændstoføkonomiovervågning
4-85

tVisning af slutdisplay
Hvis slutdisplayet på brændstoføkonomiovervågningen er tændt, når tændingen slås fra TIL
til FRA, vises den faktiske energieffektivitet (med i-stop-funktion) eller oplysninger om
brændstoføkonomien (uden i-stop-funktion).
tSynkronisering (sammenkædning) af data om brændstoføkonomi og triptæller
(TRIP A) (uden multiinformationsdisplay)
Fordi indikationen for gennemsnitligt brændstoføkonomi i instrumentpanelet er
sammenkædet med indikationen "Gennemsnitlig (siden nulstilling)" på midterdisplayet,
nulstilles de begge, når én af dem nulstilles.
Det er desuden muligt at skifte mellem nulstilling og ingen nulstilling af indikationen for
gennemsnitlig brændstoføkonomi på instrumentpanelet og indikationen "Gennemsnitlig
(siden nulstilling)" på midterdisplayet, når triptælleren (TRIP A) nulstilles.
Nulstilling af driftselementSynkroniserede (sammenkædede) og nulstillede oplysninger
Triptæller (TRIP A)Gennemsnitlig
brændstoføkonomi i
instrumentpanelvis-
ningenIndikationen "Gen-
nemsnitlig (siden
nulstilling)" på
midterdisplayet
Triptæller (TRIP A) X
X/—
*1X/—*1
Gennemsnitlig brændstoføkonomi i instru-
mentpanelvisningen—X X
Indikationen "Gennemsnitlig (siden nulstil-
ling)" på midterdisplayet—X X
X: Nulstilling
—: Ikke nulstillet
*1 Kan tilpasses efter ønske.
Se afsnittet "Tilpasningsmuligheder" på side 9-10.
Under kørsel
Brændstoføkonomiovervågning
4-86
