2017 MAZDA MODEL MX-5 stop start

Melding vises på multiinformasjonsdisplayet*
Hvis det er et varsel fra bilen, vises en melding på multiinformasjonsdisplayet. Kontroller
informasjonen og ta nødvendige tiltak.

(Displayeksempel)
Trykk inn
bremsepedalen for
å starte motoren
Hvis varsellampen tennes/blinker samtidig eller hvis det vises et symbol på skjermen, må du
sjekke informasjonen angående varsellampen eller symbolet. (side 4-37)
Vise Innhold Tiltak
Sett girspaken
på "P"Vises når det trykker på startknappen
mens girspaken ikke står på P.Sett girspaken i P.
Motor kvaltVises når et sikkerhetsbelte ikke er festet
og førerdøren åpne mens i-stop-funksjo-
nen er i bruk.Trykk på startknappen for å starte moto-
ren. For biler med automatgir må du
flytte girspaken til P-stillingen før du
starter motoren.)
Trykk inn
bremsepedalen for
å starte motorenVises når startknappen trykkes uten at
bremsepedalen er trykket inn.Trykk på bremsepedalen og trykk på
startknappen.
Trykk inn
clutchpedalen for
å starte motoren
Vises når startknappen trykkes uten at
clutchpedalen er trykket inn.Trykk på clutchpedalen og trykk på
startknappen.
Ratt låst
Vises når rattet er låst. Frigjør rattlåsen.
Hvis det oppstår problemer
Varsel-/indikatorlamper og varsellyder
*Noen modeller.7-43

Biler uten avansert sentrallåsfunksjon
Hvis nøkkelen tas ut av bilen mens
tenningen ikke er slått AV, og alle dører er
lukket, høres en pipelyd inne i bilen 6
ganger, og KEY-varsellampen (rød) på
instrumentpanelet lyser kontinuerlig for å
varsle føreren om at tenningen ikke er slått
AV.
MERKNAD
Fordi nøkkelen bruker radiobølger med
lav intensitet, kan advarselen om fjerning
av nøkkelen fra bilen aktiveres hvis
nøkkelen bæres sammen med
metallgjenstander eller plasseres i et
området med dårlige mottaksforhold.
tVarseltone for ordrebryter virker
ikke (med avansert nøkkelfri
funksjon)
Hvis ordrebryteren trykkes med døren
åpen eller på gløtt, eller hvis tenningen
ikke er slått AV, mens en nøkkel bæres,
høres det en pipetone utenfor i omtrent 2
sekunder for å varsle føreren om at døren
eller bagasjeromslokket ikke kan låses.
tVarseltone om at nøkkel er etterlatt i
bagasjerom (med avansert nøkkelfri
funksjon)
Hvis nøkkelen etterlates i bagasjerommet
med alle dører låst og bagasjeromslokket
lukket, høres en pipetone utenfor i omtrent
10 sekunder for å varsle føreren på at
nøkkelen ligger i bagasjerommet. I så fall
må nøkkelen tas ut ved å trykke på den
elektriske bagasjeromslokkåpneren og
åpne bagasjeromslokket. Det kan hende
nøkkelen som tas ut av bagasjerommet
ikke virker, fordi dens funksjoner er
midlertidig stoppet. Utfør den aktuelle
prosedyren (side 3-7) for å gjenopprette
nøkkelens funksjoner.
tVarseltone om at nøkkel er etterlatt i
bilen (med avansert nøkkelfri
funksjon)
Hvis dørene og bagasjerommet er låst med
en annen nøkkel mens nøkkelen befinner
seg i kupeen, høres pipelyden utenfor
bilen i omtrent 10 sekunder for å varsle
føreren om a nøkkelen er i kupeen. I så fall
kan nøkkelen tas ut ved å åpne døren. Det
kan hende at en nøkkel som tas ut av bilen
på denne måten ikke virker, fordi dens
funksjoner er midlertidig stoppet. Utfør
den aktuelle prosedyren (side 3-7) for å
gjenopprette nøkkelens funksjoner.
tVarseltone om elektronisk rattlås
Varsellyden aktiveres hvis rattet ikke låses
opp etter at startknappen er blitt trykket
inn. (side 4-4)
Hvis det oppstår problemer
Varsel-/indikatorlamper og varsellyder
7-48

tVarsellyd for i-stop*
•Hvis førerdøren åpnes mens motoren
stoppes mens den går på tomgang, lyder
det en varsellyd for å varsle føreren om
at motoren ikke lenger går på tomgang.
Denne stopper når førerdøren lukkes.
•Varsellyden høres hvis en av de
følgende oppgavene utføres mens
motoren er stanset på tomgang. I disse
tilfellene vil motoren av
sikkerhetsgrunner ikke starte igjen
automatisk. Start motoren på normal
måte.
•(Europeisk modell)
Førerens sikkerhetsbelte frigjøres og
førerdøren åpnes.
•(Unntatt europeisk modell)
•(Manuell girkasse)
Med girspaken i en annen stilling
enn fri, førerens sikkerhetsbelte
frigjøres og førerdøren åpnes.
•(Automatisk girkasse)
Med girspaken i D eller M (ikke i
andre gir fast modus), førerens
sikkerhetsbelte frigjøres og
førerdøren åpnes.
tBilhastighetsalarm*
Bilens hastighetsalarmfunksjon er
beregnet på å varsle føreren med en enkelt
pipetone og en varselindikator i
instrumentpanelet om at den tidligere
angitte bilhastigheten er overskredet.
Du kan endre hastigheten der advarselen
utløses.
tVarsellyd for 120 km/t*
Hvis hastigheten overskrider 120 km/t,
aktiveres det et lydsignal i 5 sekunder.
tVarseltone om utetemperatur*
Varsler føreren om muligheten for isete
veier når utetemperaturen er lav.
Hvis utetemperaturen er under ca. 4 °C,
blinker utetemperaturmåleren i omtrent ti
sekunder og en pipetone høres en gang.
(Type A instrumentpanel)
Se Utetemperaturdisplay på side 4-33.
(Type B instrumentpanel)
Se Utetemperaturdisplay på side 4-25.
tVarsellyd for servostyring
Hvis servostyringen har en funksjonsfeil,
tennes eller blinker funksjonsfeillampen
for servostyringen og varsellyden høres
samtidig.
Se Varselindikator/varsellamper på
side 4-37.
tDekktrykkvarseltone*
Varseltonen høres i omtrent 3 sekunder
hvis dekktrykket faller.
Hvis dekktrykket faller svært mye, høres
det en varseltone i omtrent 30 sekunder.
Se System for overvåking av dekktrykk på
side 4-121.
Hvis det oppstår problemer
Varsel-/indikatorlamper og varsellyder
*Noen modeller.7-49

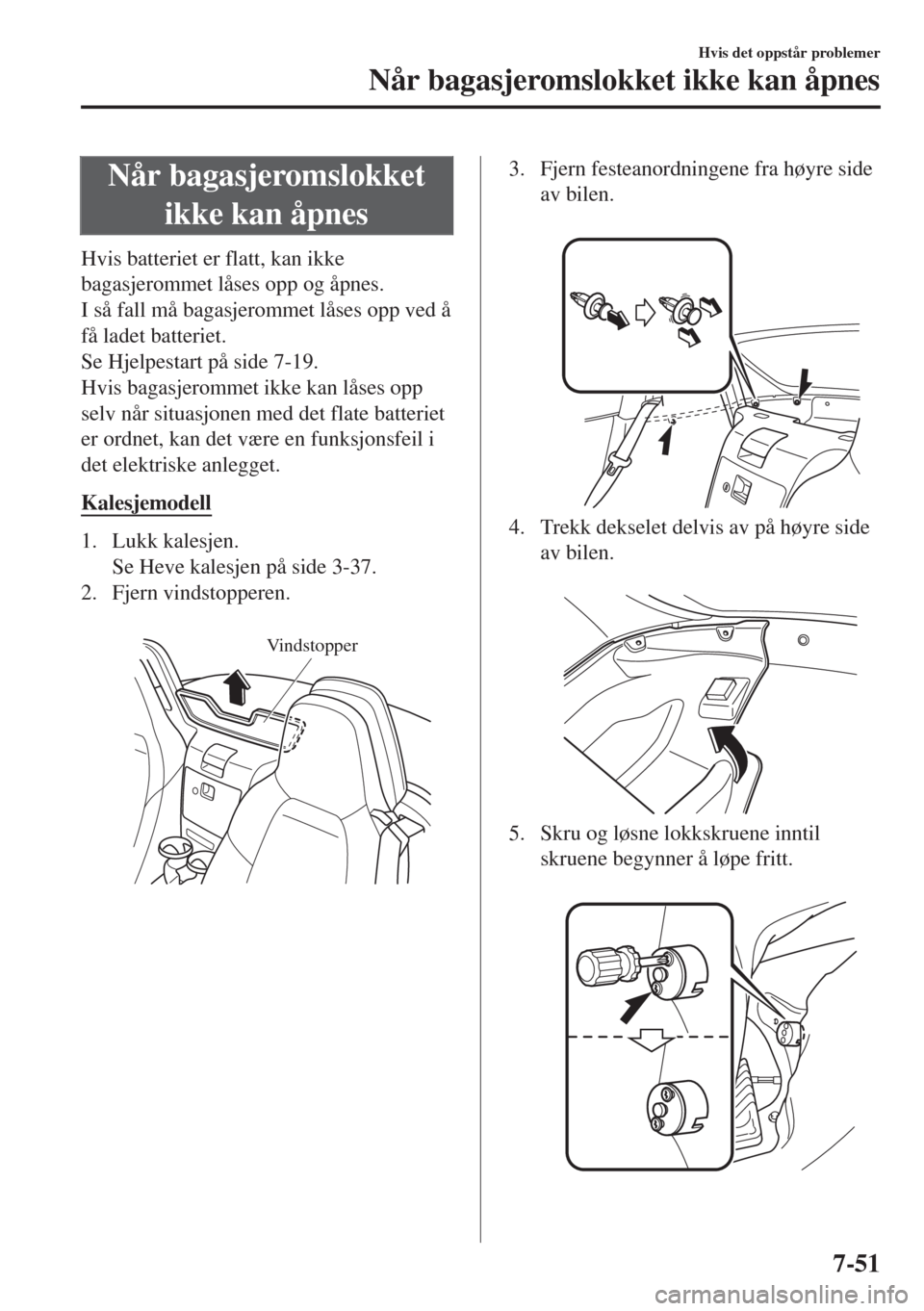

Når bagasjeromslokket
ikke kan åpnes
Hvis batteriet er flatt, kan ikke
bagasjerommet låses opp og åpnes.
I så fall må bagasjerommet låses opp ved å
få ladet batteriet.
Se Hjelpestart på side 7-19.
Hvis bagasjerommet ikke kan låses opp
selv når situasjonen med det flate batteriet
er ordnet, kan det være en funksjonsfeil i
det elektriske anlegget.
Kalesjemodell
1. Lukk kalesjen.
Se Heve kalesjen på side 3-37.
2. Fjern vindstopperen.

Vindstopper
3. Fjern festeanordningene fra høyre side
av bilen.

4. Trekk dekselet delvis av på høyre side
av bilen.

5. Skru og løsne lokkskruene inntil
skruene begynner å løpe fritt.

Hvis det oppstår problemer
Når bagasjeromslokket ikke kan åpnes
7-51

6. Skyv gummisperren gjennom dekselet
på høyre side av bilen mens du løfter
dekselet litt opp.

Deksel
Gummisperre
7. Løft opp dekselet fra utsiden av bilen.

8. Stikk hånden under det løftede
dekselet og løsne skruene i lokket
inntil de spinner fritt.

MERKNAD
Ikke trekk ut lokket på dette
tidspunktet. Hvis lokket trekkes ut, vil
bagasjeromslåsen frigjøres, men bakre
del av taket vil ikke bli drevet elektrisk.
9. Start motoren.
10. Fortsett å trykke på bryteren for
kabriolettaket i lukke-retningen inntil
bakre del av taket er helt lukket.
Se Lukke taket på side 3-42.

Indikator på
multiinforma-
sjonsdisplay
11. Slå AV tenningen.
12. Fjern vindstopperen.

Vindstopper
Hvis det oppstår problemer
Når bagasjeromslokket ikke kan åpnes
7-53

Spesifikasjoner
tMotor
PunktSpesifikasjon
SKYACTIV-G 1.5 SKYACTIV-G 2.0
Type DOHC-16V rekkemotor, 4-sylinder
Boring x slaglengde 74,5 × 85,8 mm 83,5 × 91,2 mm
Slagvolum 1 496 ml (1 496 cc) 1 998 ml (1 998 cc)
Kompresjonsforhold 13,0

AGCC (Arab Gulf Cooperation Council)
Punkt Spesifikasjon
Maksimal motoreffekt/
turtall118 kW @ 6 000 o/min
Maksimalt dreiemoment/
turtall200 N>ƒm / 4 600 o/min
Maksimal hastighet 194 km/t
tElektrisk system
Punkt Klassifisering
BatteriN-55 (S)
*1
12V-45Ah/20HR*2
Tennpluggnummer
Mazda original tennplugg*3PE5R-18-110 eller PE5S-18-110
*1 N-55 (S) er designet for i-stop-systemet (FOR STOPP og START)/i-ELOOP-systemet. Kun N-55 (S) bør
brukes for å sikre korrekt bruk av i-stop-systemet (FOR STOPP og START)/i-ELOOP-systemet. Be om råd fra
et verksted, vi anbefaler et autorisert Mazda-verksted.
*2 Ikke for i-stop-system/i-ELOOP-system.*3 Tennpluggene gir SKYACTIV-G dens optimale ytelse. Be om råd fra et verksted, vi anbefaler et autorisert
Mazda-verksted.
FORSIKTIG
Når du rengjør iridiumpluggene, må du ikke bruke stålbørste. Det tynne partikkelbelegget på
iridiumlegeringen og platinatuppene kan bli skadet.
Spesifikasjoner
Spesifikasjoner
9-4
