2017 MAZDA MODEL MX-5 sensor

VIKTIGT
¾Skugga inte regnsensorn genom att
fästa dekaler/etiketter på vindrutan.
Regnsensorn kommer då inte att fungera
korrekt.
¾När torkarreglaget är i läge och
tändningen är påslagen kan torkarna
röra sig automatiskt i följande fall:
¾Om vindrutan ovanför regnsensorn
berörs eller torkas av med en duk.
¾Om en hand eller något föremål slår
emot vindrutan från bilens utsida eller
insida.
Håll händer och skrapor på avstånd från
vindrutan när torkarreglaget står i läge
och tändningslåset är i läge ON,
eftersom fingrar kan komma i kläm och
torkarbladen kan skadas när
vindrutetorkarna aktiveras automatiskt.
Om du ska rengöra vindrutan, se till att
torkarna är helt avstängda (när motorn
med största sannolikhet är lämnad
påslagen) detta är särskilt viktigt vid
rensning av is och snö.
OBS
•Om spaken för den automatiska
torkarfunktionen förs från
till
under körning aktiveras
vindrutetorkarna en gång, varefter de
arbetar beroende på regnmängden.
•Den automatiska torkarfunktionen
kanske inte fungerar när
regnsensortemperaturen är cirka -10 °C
eller lägre, eller cirka 85 °C eller högre.
•Om vindrutan är behandlad med
vattenavstötande medel kanske regnsensorn
inte kan känna av mängden regn, och det
automatiska torkarsystemet kanske inte
fungerar korrekt.
•Om smuts eller andra ämnen (t.ex. is
eller ämnen som innehåller saltvatten)
fastnar vid vindrutan ovanför
regnsensorn, eller om vindrutan isat
igen kan torkarna börja gå automatiskt.
Men om torkarna inte kan få bort den
här isen och smutsen kommer
torkarautomatiken att stoppa rörelsen.
Ställ i så fall torkarreglaget till läget för
låg eller hög hastighet (manuell
manövrering) eller ta bort isen, smutsen
eller det som ansamlats för hand för att
återställa torkarautomatiken.
•Om spaken för den automatiska
torkarfunktionen lämnas i
-läget,
kan torkarna fungera automatiskt på
grund av starka ljuskällor,
elektromagnetiska vågor eller infrarött
ljus eftersom regnsensorn använder en
optisk sensor. Vi rekommenderar att
spaken för den automatiska
torkarfunktionen lämnas i
-läget
utom när bilen körs i regnväder.
•Den automatiska torkarfunktionen kan
stängas av. Se Personliga inställningar
på sidan 9-10.
Under körning
Reglage och kontroller
4-68

i-ACTIVSENSE*
i-ACTIVSENSE är en gemensam term som täcker ett antal system för säkerhet och
förarstöd och som använder den framåtriktade kameran (FSC) och radarsensorer.
Eftersom varje system har sina begränsningar, bör du alltid köra med omtanke och inte helt
förlita dig på systemen.
Hjälpsystem för att kontrollera förarens uppmärksamhet
Sikten när det är mörkt
Adaptiva strålkastare (AFS) ..................................................................................... sidan 4-93
Adaptiva LED-strålkastare (ALH) ........................................................................... sidan 4-94
Detektering vänster/höger och bak
Varningssystem för filbyte (LDWS, Lane Departure Warning System) .................. sidan 4-97
Övervakningssystem för död vinkel (BSM, Blind Spot Monitoring) .................... sidan 4-102
Registrering av hinder bakom bilen när man lämnar en parkeringsplats
Backvarnare för korsande trafik (RCTA, Rear Cross Traffic Alert) ...................... sidan 4-107
Förarinformationssystem
Fartkontroll
Inställningsbar hastighetsbegränsning (ASL) ......................................................... sidan 4-110
Under körning
i-ACTIVSENSE
*Vissa modeller.4-91

tKamera och sensorer
Framåtriktad kamera (FSC, Forward Sensing Camera)
Den framåtriktade kameran (FSC) bedömer villkoren framför bilen under körning nattetid
och identifierar filer. Följande system använder också den framåtriktade kameran (FSC).
•Adaptiva LED-strålkastare (ALH)
•Varningssystem för filbyte (LDWS, Lane Departure Warning System)
Den framåtriktade kameran (FSC, Forward Sensing Camera) sitter monterad överst i
vindrutan nära backspegeln.
Se framåtriktad kamera (FSC) på sidan 4-116.
Radarsensorer (bak)
Radarsensorerna (bak) fungerar genom att registrera radiovågor som sänds från radarsensorn
och som reflekteras av ett fordon eller ett hinder bakom bilen. Följande system använder
även radarsensorerna (bak).
•Övervakning av död vinkel (BSM, Blind Spot Monitoring)
•Backvarnare för korsande trafik (RCTA, Rear Cross Traffic Alert)
Radarsensorerna (bak) sitter på insidan av den bakre stötfångaren, en på vänster och en på
höger sida.
Se radarsensorer (bak) på sidan 4-118.
Under körning
i-ACTIVSENSE
4-92

OBS
•BSM fungerar när alla villkor nedan är uppfyllda:
•Tändningen är i läge ON.
•BSM-knappen trycks in och indikeringslampan BSM OFF på instrumentgruppen släcks.
•Hastigheten är högre än cirka 30 km/h.
•BSM fungerar inte under följande förhållanden.
•Bilens hastighet sjunker under cirka 25 km/h trots att BSM OFF-indikeringslampan är
släckt.
•Växelspaken (manuell växellåda)/växelväljaren (automatisk växellåda) är i läge R
(backen är ilagd) och bilen rör sig bakåt.
•I följande fall tänds BSM OFF-indikeringslampan och systemet inaktiveras. Om BSM
OFF-indikeringslampan förblir tänd, ska du låta en auktoriserad Mazda-verkstad
inspektera fordonet så snart som möjligt.
•Ett problem med systemet inklusive BSM-varningslamporna detekteras.
•En stor avvikelse har uppstått på monteringsläget av radarsensorn (bak).
•Det sitter stora mängder snö eller is på den bakre stötfångaren i närheten av
radarsensorn (bak). Avlägsna snö, is eller smuts från den bakre stötfångaren.
•Långvarig körning på snötäckta vägar.
•Temperaturen i närheten av radarsensorerna (bak) blir extremt hög när bilen körs
längre perioder i uppförsbackar under varma sommardagar.
•Batterispänningen har sjunkit.
•I följande fall kanske radarsensorerna (bak) inte kan registrera föremål eller så kan det
vara svårt att upptäcka dem.
•Ett fordon som befinner sig bakom dig inom registreringsområdet i en närliggande fil,
men som inte närmar sig. BSM fastställer tillståndet baserat på radarregistreringsdata.
•Ett fordon som kör i nästan samma hastighet bredvid din bil under en längre period.
•Fordon som närmar sig från motsatt håll.
•Ett fordon i en närliggande fil håller på att köra om.
•Ett fordon i en närliggande fil på en väg som har ovanligt breda filer. Radarns
registreringsområde (bak) är inställt efter normal filbredd på motorvägar.
•I följande fall kan det hända att BSM-varningslamporna och varningssignalen inte
aktiveras eller fördröjs.
•Ett fordon byter fil från en ytterfil två filer ut till filen bredvid dig.
•Körning i branta sluttningar.
•Passerar toppen av en kulle eller bergspass.
•Vid snäva svängar (tvära kurvor, rondeller eller korsningar).
•Om det finns en höjdskillnad mellan filerna.
•Direkt efter det att BSM-knappen trycks in och systemet aktiveras.
Under körning
i-ACTIVSENSE
4-103

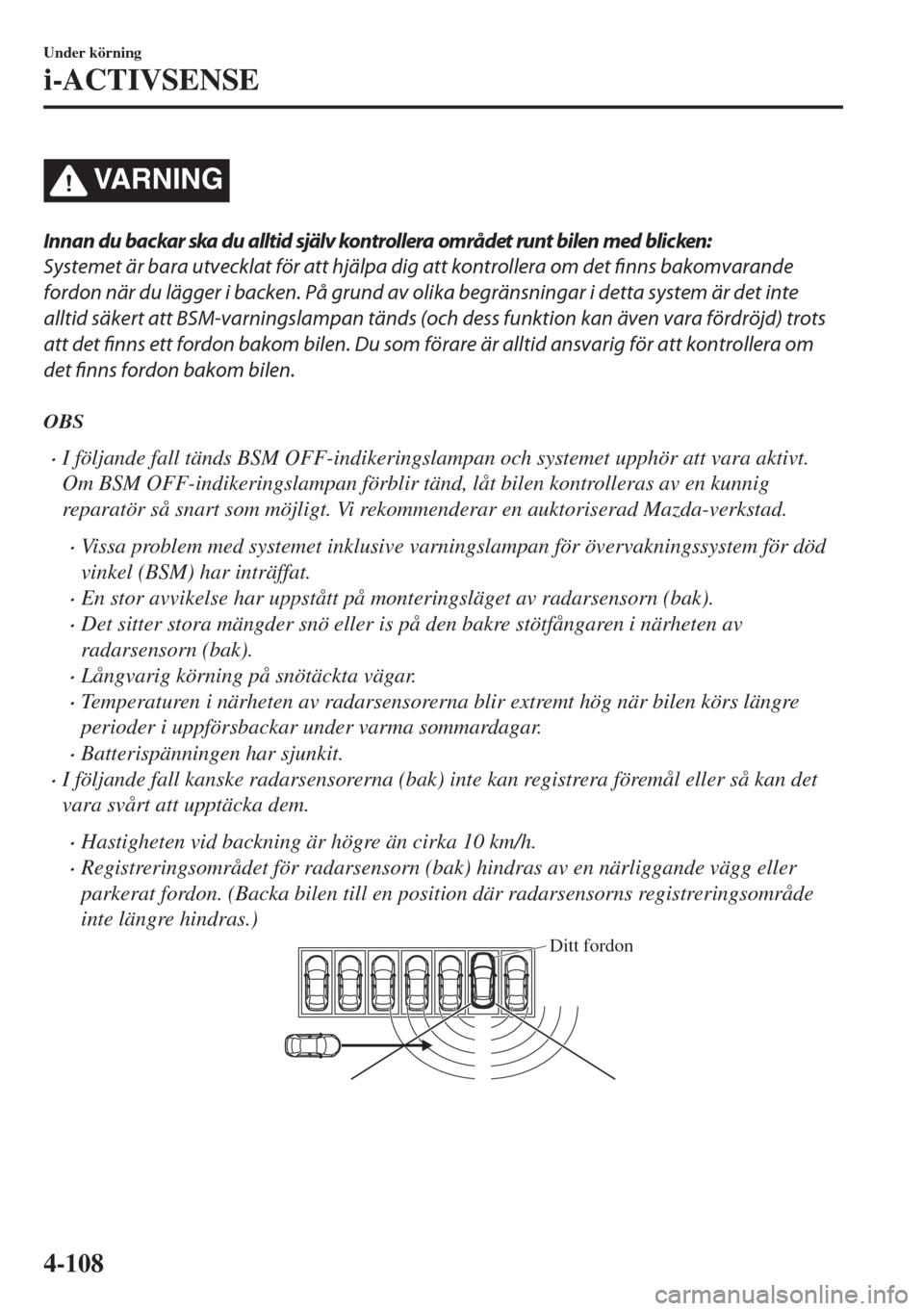

VARNING
Innan du backar ska du alltid själv kontrollera området runt bilen med blicken:
Systemet är bara utvecklat för att hjälpa dig att kontrollera om det
finns bakomvarande
fordon när du lägger i backen. På grund av olika begränsningar i detta system är det inte
alltid säkert att BSM-varningslampan tänds (och dess funktion kan även vara fördröjd) trots
att det finns ett fordon bakom bilen. Du som förare är alltid ansvarig för att kontrollera om
det finns fordon bakom bilen.
OBS
•I följande fall tänds BSM OFF-indikeringslampan och systemet upphör att vara aktivt.
Om BSM OFF-indikeringslampan förblir tänd, låt bilen kontrolleras av en kunnig
reparatör så snart som möjligt. Vi rekommenderar en auktoriserad Mazda-verkstad.
•Vissa problem med systemet inklusive varningslampan för övervakningssystem för död
vinkel (BSM) har inträffat.
•En stor avvikelse har uppstått på monteringsläget av radarsensorn (bak).
•Det sitter stora mängder snö eller is på den bakre stötfångaren i närheten av
radarsensorn (bak).
•Långvarig körning på snötäckta vägar.
•Temperaturen i närheten av radarsensorerna blir extremt hög när bilen körs längre
perioder i uppförsbackar under varma sommardagar.
•Batterispänningen har sjunkit.
•I följande fall kanske radarsensorerna (bak) inte kan registrera föremål eller så kan det
vara svårt att upptäcka dem.
•Hastigheten vid backning är högre än cirka 10 km/h.
•Registreringsområdet för radarsensorn (bak) hindras av en närliggande vägg eller
parkerat fordon. (Backa bilen till en position där radarsensorns registreringsområde
inte längre hindras.)
Ditt fordon
Under körning
i-ACTIVSENSE
4-108

Radarsensorer (bak)*
Bilen är utrustad med radarsensorer (bak). Följande system använder även radarsensorerna
(bak).
•Övervakning av död vinkel (BSM, Blind Spot Monitoring)
•Backvarnare för korsande trafik (RCTA, Rear Cross Traffic Alert)
Radarsensorerna (bak) fungerar genom att registrera radiovågor som sänds från radarsensorn
och som reflekteras av ett fordon eller ett hinder bakom bilen.
Radarsensorer (bak)
Radarsensorerna (bak) sitter på insidan av den bakre stötfångaren, en på vänster och en på
höger sida.
Håll alltid området runt radarsensorerna på den bakre stötfångaren rent, så att
radarsensorerna (bak) kan fungera korrekt. Placera inga klisterlappar.
Se Utvändig vård på sidan 6-49.
VIKTIGT
Om den bakre stötfångaren får en allvarlig stöt kanske systemet inte längre fungerar normalt.
Stoppa systemet omedelbart och lämna in fordonet för kontroll hos en kunnig reparatör. Vi
rekommenderar en auktoriserad Mazda-verkstad.
Under körning
i-ACTIVSENSE
4-118*Vissa modeller.

OBS
•Avkänningsmöjligheten med lasersensorn (bak) är begränsad. I följande fall kan
avkänningsmöjligheten sänkas och systemet fungerar då inte normalt.
•Den bakre stötfångaren har deformerats i närheten av en radarsensor (bak).
•Snö, is eller lera har fastnat på den bakre stötfångaren i närheten av en radarsensor.
•Under sämre väderförhållanden som regn, snöfall och dimma.
•I följande fall kanske radarsensorerna (bak) inte kan registrera föremål eller så kan det
vara svårt att upptäcka dem.
•Stillastående föremål på en väg eller en vägren t.ex. små, tvåhjuliga fordon, cyklar,
fotgängare, djur och kundvagnar.
•Former på fordon som inte återspeglar radarvågor bra som tomma släpvagnar med låg
fordonshöjd och sportbilar.
•Bilar levereras med radarsensorerna (bak) injusterade för varje bil som är lastad så att
radarsensorerna (bak) registrerar annalkande fordon på rätt sätt. Om inriktningen på
radarsensorerna (bak) av någon anledning avviker ska du låta en kunnig reparatör
undersöka bilen. Vi rekommenderar en auktoriserad Mazda-verkstad.
•Kontakta en kunnig reparatör, vi rekommenderar en auktoriserad Mazda-återförsäljare,
vid reparation eller byte av radarsensorerna (bak) samt vid reparation, lackering eller
byte av den bakre stötfångaren i närheten av radarsensorerna.
•Stäng av systemet om du har ett släp tillkopplat eller har cyklar upphängda bakom bilen. I
annat fall kan radarns radiovågor hindras vilket får till följd att systemet inte fungerar
som det ska.
•Radarsensorerna kan vara föremål för lokala lagar gällande radiovågor i det land där
bilen körs. Om bilen körs utomlands kan ett godkännande från det land där bilen normalt
körs i vara nödvändig.
Under körning
i-ACTIVSENSE
4-119

Däcktrycksövervakning*
Däcktrycksövervakningen (TPMS) övervakar trycket i varje däck.
Om däcktrycket är för lågt i ett eller flera däck kommer systemet att informera föraren via
varningslampan i instrumentgruppen och genom en varningssignal (pipsignal).
Se Varnings-/indikeringslampor på sidan 4-38.
Se Ljudsignal för däcktrycksvarning på sidan 7-51.

Däcktryckssensorerna som finns på varje hjul skickar däcktrycksdata via radiosignaler till
mottagarenheten i bilen.
Däcktryckssensorer
OBS
Om omgivningstemperaturen är låg (på vintern) blir även däcktemperaturerna lägre. När
däcktemperaturen sjunker kommer lufttrycket också att sjunka. Varningslampan för TPMS
kan tändas oftare. Gör en visuell kontroll av däcken innan du kör, och kontrollera
däcktrycken varje månad med en däcktrycksmätare. Vi rekommenderar användning av
digital däcktrycksmätare för kontroll av däcktryck.

TPMS-systemet är ingen ersättning för regelbundna kontroller av tryck och skick på alla
fyra däcken.
Under körning
Däcktrycksövervakning
*Vissa modeller.4-125
