6–57
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.

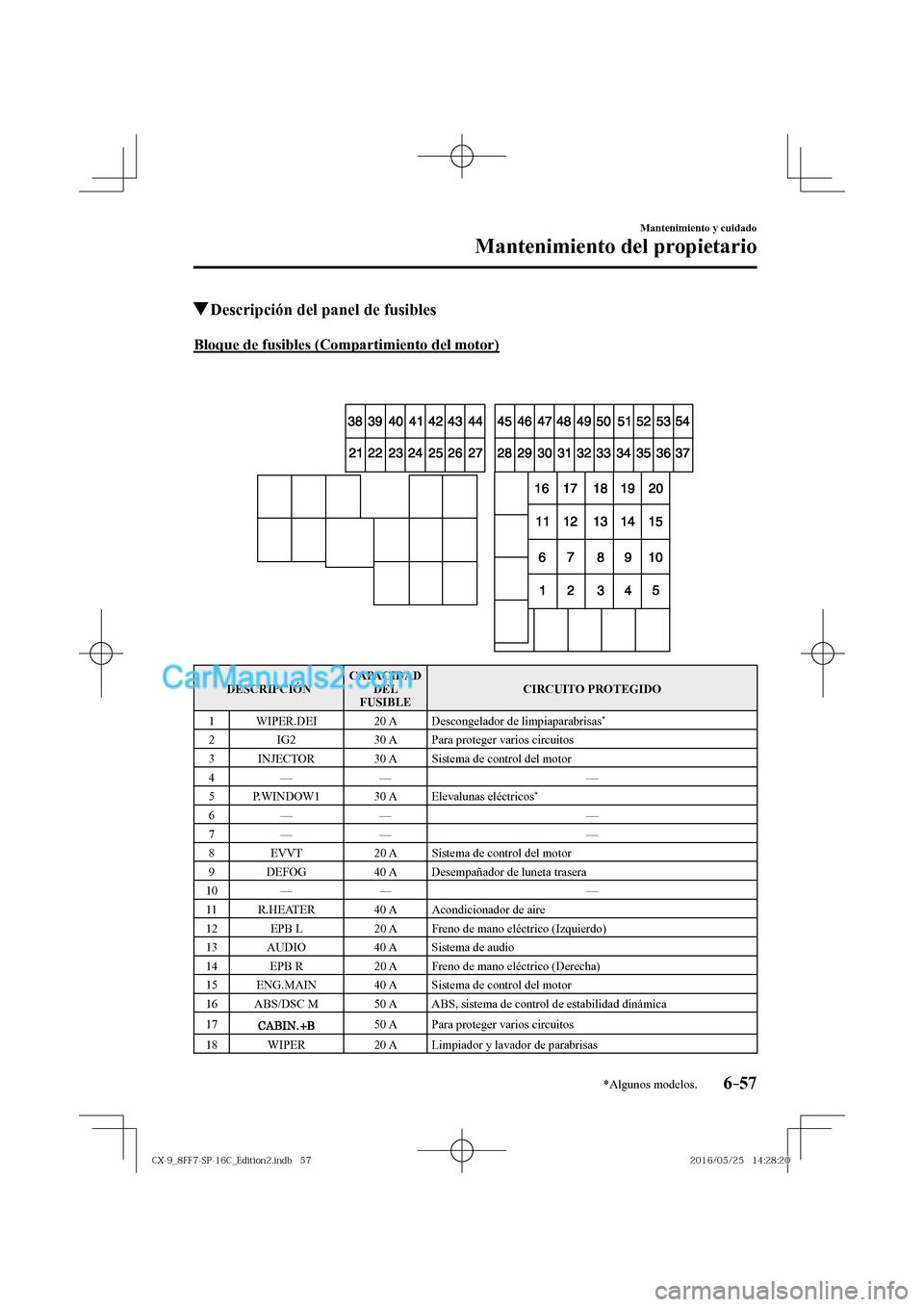

Descripción del panel de fusibles
Bloque de fusibles (Compartimiento del motor)



DESCRIPCIÓN CAPACIDAD
DEL
FUSIBLE CIRCUITO PROTEGIDO
1 WIPER.DEI 20 A Descongelador de limpiaparabrisas
*
2 IG2 30 A Para proteger varios circuitos
3 INJECTOR 30 A Sistema de control del motor
4 — — —
5 P.WINDOW1 30 A Elevalunas eléctricos
*
6 — — —
7 — — —
8 EVVT 20 A Sistema de control del motor
9 DEFOG 40 A Desempañador de luneta trasera
10 — — —
11 R.HEATER 40 A Acondicionador de aire
12 EPB L 20 A Freno de mano eléctrico (Izquierdo)
13 AUDIO 40 A Sistema de audio
14 EPB R 20 A Freno de mano eléctrico (Derecha)
15 ENG.MAIN 40 A Sistema de control del motor
16 ABS/DSC M 50 A ABS, sistema de control de estabilidad dinámica
17

50 A Para proteger varios circuitos
18 WIPER 20 A Limpiador y lavador de parabrisas
$9@''41$@&EJUJPOJOEC


$9@''41$@&EJUJPOJOEC










6–58
Mantenimiento y cuidado
Mantenimiento del propietario
*Algunos modelos.
DESCRIPCIÓN CAPACIDAD
DEL
FUSIBLE CIRCUITO PROTEGIDO
19 HEATER 40 A Acondicionador de aire
20 — — —
21 ENGINE.IG1 7,5 A Sistema de control del motor
22 C/U IG1 15 A Para proteger varios circuitos
23 H/L LOW L 15 A Faro - luz de cruce (Izquierda)
24 H/L LOW R1 15 A Faro - luz de cruce (Derecha)
*
25 ENGINE3 15 A Sistema de control del motor
26 ENGINE2 15 A Sistema de control del motor
27 ENGINE1 15 A Sistema de control del motor
28 AT 15 A Sistema de control de transmisión
29 H/CLEAN 20 A Lavador de faros
*
30 A/C 7,5 A Acondicionador de aire
31 AT PUMP 15 A —
32 STOP 10 A Luces de freno
33 R.WIPER 15 A Limpiador de luneta trasera
34 H/L HI 20 A Luces de carretera
35 H/L LOW R2 15 A Faro - luz de cruce (Derecha)
*
36 FOG 15 A Faros antiniebla
37

7,5 A Sistema de control del motor
38 AUDIO2 7,5 A Sistema de audio
39 INTERIOR 10 A Luz en el techo
40 METER2 15 A —
41 METER1 10 A Grupo de instrumentos
42 SRS1 7,5 A Bolsa de aire
43 AUDIO4 10 A Sistema de audio
44 AUDIO1 25 A Sistema de audio
45 ABS/DSC S 30 A ABS, sistema de control de estabilidad dinámica
46 — — —
47 ST.HEATER 15 A Volante calefaccionado
*
48 TAIL 15 A Luces de posición
49 FUEL PUMP2 25 A Sistema de combustible
50 HAZARD 25 A Destelladores de aviso de peligro, señales de viraje, luces de cola
51 DRL 15 A Luces de marcha diurna
52 R.OUTLET2 15 A Conectores de accesorios
53 HORN 15 A Bocina
54 ROOM 25 A Para proteger varios circuitos
