2017 MAZDA MODEL CX-5 ESP

Informação Sobre Recolha e Eliminação de Equipamento
Antigo e Baterias Usadas
Quando pretender eliminar a sua bateria usada, por favor consulte a seguinte informação.
▼Informação Sobre Envio para Reciclagem na União Europeia
Estes símbolos de ’’proibição de colocação nos caixotes do lixo’’ colados em produtos,
embalagens e/ou ilustrados em documentos, significam que os produtos eletrónicos e as
baterias usadas não devem ser misturadas com os desperdícios comuns de uma habitação.
Para o tratamento, recolha e reciclagem apropriada de produtos antigos e baterias usadas,
por favor coloque estes produtos em pontos de recolha aplicáveis de acordo com a
legislação em vigor assim como as Diretivas 2006/66/CE.

Ao despojar estes produtos e as baterias corretamente, estará ao mesmo tempo a economizar
recursos valiosos e evitar quaisquer possíveis efeitos negativos na saúde pública e no
ambiente que caso contrário poderão surgir se não forem tomadas as devidas precauções.

Para mais informações acerca da recolha e reciclagem de produtos antigos e baterias usadas,
consulte o seu município, serviço de recolha de lixo ou os pontos de venda dos produtos
adquiridos.
NOTA
As duas letras inferiores podem ser utilizadas juntamente com o símbolo ’’proibição de
colocação nos caixotes do lixo’’. Neste caso encontra-se em conformidade com os requisitos
estabelecidos pela Diretiva sobre os produtos químicos envolvidos.
“Pb” e “Cd” significam chumbo e cádmio respetivamente.
Informação para o Cliente
Recolha/Eliminação de Equipamento Antigo/Baterias Usadas
8-34

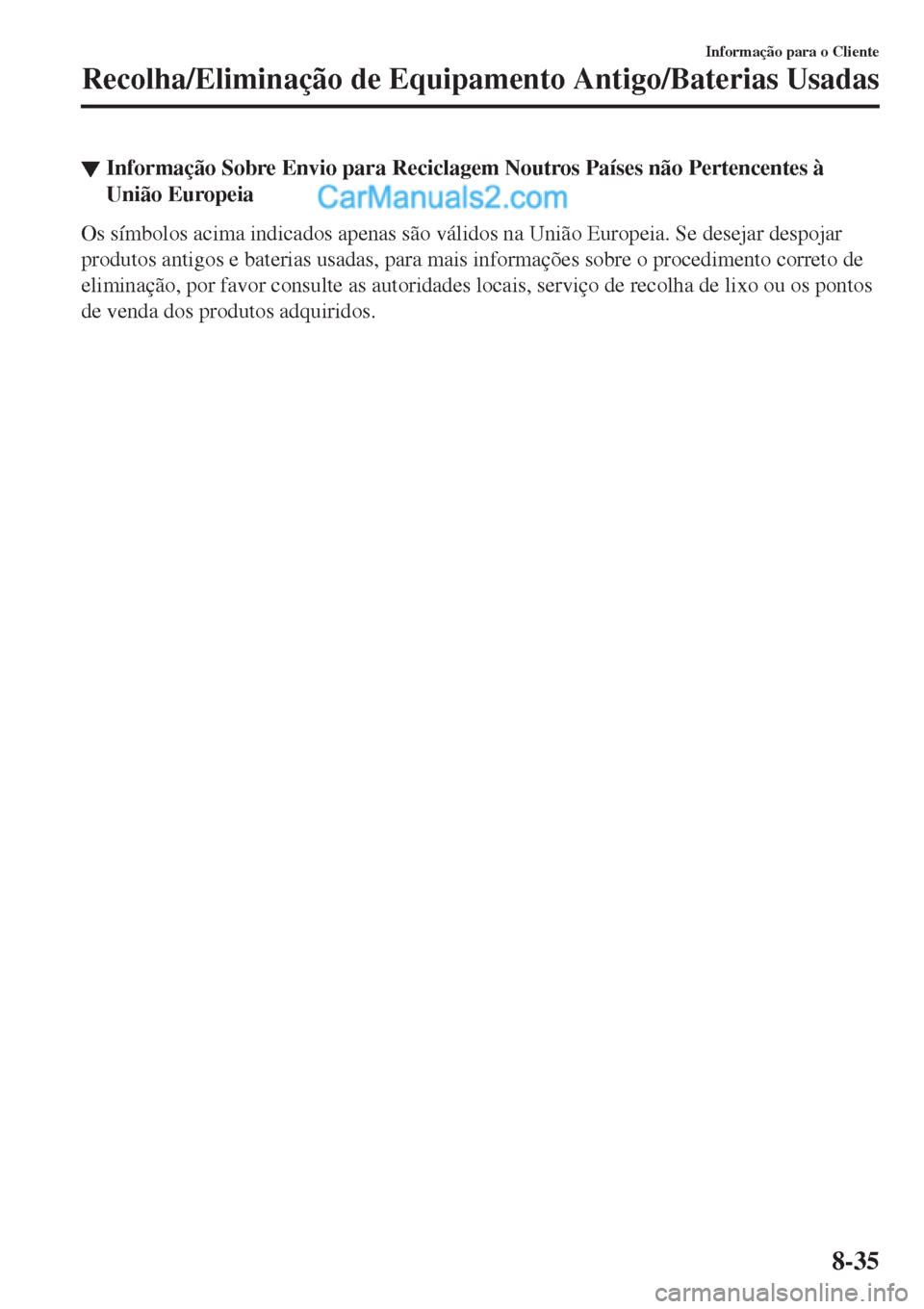

▼Informação Sobre Envio para Reciclagem Noutros Países não Pertencentes à
União Europeia
Os símbolos acima indicados apenas são válidos na União Europeia. Se desejar despojar
produtos antigos e baterias usadas, para mais informações sobre o procedimento correto de
eliminação, por favor consulte as autoridades locais, serviço de recolha de lixo ou os pontos
de venda dos produtos adquiridos.
Informação para o Cliente
Recolha/Eliminação de Equipamento Antigo/Baterias Usadas
8-35

9Especificações
Informação técnica acerca do seu Mazda.
Identificação.......................................9-2
Placas de Identificação do
Veículo.......................................... 9-2
Especificações.................................... 9-5
Especificações.............................. 9-5
Características de
Personalização................................. 9-13
Características de
Personalização............................ 9-13
9-1

Veículos montados na Rússia
▼Placa de Informação do Controlo de
Emissões do Veículos (Filipinas)
▼Placa da Pressão dos Pneus
Modelo com volante à esquerda
Modelo com volante à direita
▼Número do Motor
SKYACTIV-G 2.0, SKYACTIV-G 2.5

Dianteira
SKYACTIV-D 2.2

Dianteira
Especificações
Identificação
9-3

▼Placa de Conformidade (Conselho
de Cooperação do Golfo)
O ano e o mês de produção são indicados
nesta placa.

Especificações
Identificação
9-4

Especificações
▼Motor
Motor a gasolina
ItemEspecifica

▼Sistema Elétrico
ItemClassificação
SKYACTIV-G 2.0, SKYACTIV-G 2.5 SKYACTIV-D 2.2
BateriaQ-85
*1T- 1 1 0*112V-55Ah/20HR*2 ou 12V-65Ah/20HR*2
Refª da velaExceto Tailândia
Vela de ignição
Genuína Mazda*3
PE5R-18-110 ou
PE5S-18-110
Š
Tailândia PEHW-18–110
*1 Q-85 ou T-110 foram concebidas para o sistema i-stop (PARA STOP & START)/sistema i-ELOOP.
Apenas a Q-85 ou T-110 devem ser utilizadas para assegurar um funcionamento correto do sistema i-stop
(PARA STOP & START)/sistema i-ELOOP. Para mais informações, consulte um reparador qualificado,
recomendamos um Reparador Autorizado Mazda.
*2 Não se aplicam ao sistema i-stop/sistema i-ELOOP.*3 As velas de ignição permitem ao SKYACTIV-G o seu ótimo desempenho. Para mais informações, consulte um
reparador qualificado, recomendamos um Reparador Autorizado Mazda.
CUIDADO
Quando limpar as velas de irídio, não utilize uma escova de arame. Caso contrário poderá
danificar o isolamento na liga de irídio, assim como as pontas de platina.
▼Qualidade do Lubrificante
Óleo do motor*1Europa Exceto Europa
SKYACTIV-G 2.0,
SKYACTIV-G 2.5Óleos Recomendados
*2Qualidade do Óleo
Óleo Genuíno Mazda Supra 0W-20
API SL/SM/SN ou
ILSAC GF-III/GF-IV/GF-V Óleo Genuíno Mazda Ultra 5W-30
Qualidade do Óleo Alternativo
*3
API SN*4 ou ACEA A5/B50W-20
5W-30
SKYACTIV-D 2.2Óleos Recomendados
*2Qualidade do Óleo
Óleo Genuíno Mazda Supra DPF 0W-30
ACEA C3
0W-30/5W-30 Óleo Genuíno Mazda Ultra DPF 5W-30
Qualidade do Óleo Alternativo
*3
ACEA C30W-30
5W-30
*1 Consulte Óleo Recomendado na página 6-26.*2 Os Óleos Originais Mazda são concebidos/testados especialmente para o respetivo motor. Para um
desempenho ótimo, recomendamos sempre a utilização de Óleos Originais Mazda.
*3 Se não for possível encontrar um Óleo Original Mazda, poderão ser utilizados óleos de motor alternativos que
cumpram as especificações listadas.
*4 Utilize API SM/SN no Cazaquistão.
Especificações
Especificações
9-6

Não utilize óleos que não cumpram as especificações ou requisitos acima mencionados.
A utilização de óleo não apropriado poderá originar danos no motor, o que não é coberto
pela Garantia Mazda.
Lubrificante Classificação
Líquido de arrefecimento Tipo FL-22
Óleo da caixa de velocidades manualServiço API GL-4
SAE 75W-80
Óleo da caixa de velocidades automática Óleo Original Mazda ATF-FZ
Óleo da caixa de transferência Mazda Long Life Hypoid Gear Oil SG1
Óleo do diferencial traseiro Mazda Long Life Hypoid Gear Oil SG1
Óleo dos travões/embraiagem SAE J1703 ou FMVSS116 DOT-3 ou DOT-4
▼Capacidades
(Quantidades Aproximadas)
Item Capacidade
Óleo do motorSKYACTIV-G 2.0Com substituição do filtro de óleo 4,2 L
Sem substituição do filtro de óleo 4,0 L
SKYACTIV-G 2.5Com substituição do filtro de óleo 4,5 L
Sem substituição do filtro de óleo 4,3 L
SKYACTIV-D 2.2Com substituição do filtro de óleo 5,1 L
Sem substituição do filtro de óleo 4,8 L
Líquido de
arrefecimentoSKYACTIV-G 2.0Caixa de
velocida-
des manualModelo com volante à esquerda 7,0 L
Modelo com volante à direita 6,8 L
Caixa de
velocida-
des auto-
máticaIsrael 7,3 L
Exceto
acima
mencio-
nadoModelo com volante à es-
querda7,2 L
Modelo com volante à direi-
ta7,1 L
SKYACTIV-G 2.5Modelo com volante à esquerda 7,3 L / 7,4 L
Modelo com volante à direita 7,2 L
SKYACTIV-D 2.2Caixa de
velocida-
des manualModelo com volante à esquerda 8,5 L
Modelo com volante à direita 8,6 L
Caixa de
velocida-
des auto-
máticaEuropaModelo com volante à es-
querda8,6 L
Especificações
Especificações
9-7
