1–6
Índice pictórico
Vista general del interior (Modelo con volante a la izquierda)
Equipamiento interior (Vista D)
Palancas remotas ................................................................................................ página 2-11
Soportes de anclaje............................................................................................. página 2-47
Cubierta del compartimiento para equipajes ...................................................... página 3-31
Conector de accesorios..................................................................................... página 5-171
Compartimiento secundario de carga ............................................................... página 5-177
Ganchos para asegurar la carga ........................................................................ página 5-177
El equipo y la posición de instalación varía de acuerdo al vehículo
Page 17 of 879
1–11
Índice pictórico
Vista general del interior (Modelo con volante a la derecha)
Equipamiento interior (Vista D)
Palancas remotas ................................................................................................ página 2-11
Soportes de anclaje............................................................................................. página 2-47
Cubierta del compartimiento para equipajes ...................................................... página 3-31
Conector de accesorios..................................................................................... página 5-171
Compartimiento secundario de carga ............................................................... página 5-177
Ganchos para asegurar la carga ........................................................................ página 5-177
El equipo y la posición de instalación varía de acuerdo al vehículo
Page 24 of 879
2–4
Equipo de seguridad esencial
Asientos
ADVERTENCIA
Nunca deje que una persona se siente o se pare sobre un respaldo mientras el vehículo
está en movimiento:
Conducir con una persona sobre el respaldo plegado es peligroso. Permitir que un
niño viaje sentado sobre un respaldo plegado es muy peligroso. En el caso de una
frenada brusca o incluso un choque menor, un niño que no se encuentre en un asiento
adecuado o un sistema de seguridad para niños o no use el cinturón de seguridad
podría ser proyectado hacia adelante, atrás o incluso hacia afuera del vehículo
resultando en heridas serias o la muerte. El niño en el área de equipaje puede golpearse
con otros ocupantes y sufrir heridas serias.
PRECAUCIÓN
Cuando se use un asiento, tenga cuidado de no poner sus manos o dedos cerca de las
partes del asiento que estén en movimiento o en el adorno lateral para evitar heridas.
Cuando mueva los asientos, asegúrese que no haya ninguna carga en el área alrededor.
Si se atrapa la carga se podría dañar.
(Asiento manual) Al mover los asientos hacia delante y atrás o volver a colocar el respaldo inclinado en
su posición vertical, asegúrese de sostener el respaldo con la mano. Si no sostiene el
respaldo, el asiento se podría mover repentinamente y provocarle heridas.
NOTA
Al volver a colocar un asiento trasero en su posición original, ponga el cinturón de
seguridad en su posición normal. Veri ¿ que que el cinturón de seguridad puede ser
extraído y que se retrae.
(Asiento eléctrico) El ajuste eléctrico del almohadón funciona por medio de motores. Los motores se
pueden averiar si funcionan excesivamente por ello se debe evitar el uso continuo.
Evite el uso continuo del ajuste eléctrico estando el motor parado, para evitar que se
descargue la batería. El ajustador consume gran cantidad de energía.
No use el interruptor para hacer más de un ajuste a la vez.
Page 28 of 879
2–8
Equipo de seguridad esencial
Asientos
*Algunos modelos.
PRECAUCIÓN
No use solventes orgánicos para limpiar
el asiento. Podría dañar la super ¿ cie del
asiento y el calentador.
NOTA
Si el encendido está desconectado
mientras la calefacción del asiento
está funcionando (alta, media o
baja) y luego se vuelve a ON, la
calefacción del asiento funcionará
automáticamente a la temperatura
ajustada antes de desconectar el
encendido.
Use la calefacción del asiento cuando
el motor está funcionando. Dejar la
calefacción del asiento encendida
durante un largo tiempo con el motor
apagado puede hacer que la batería
se descargue.
La temperatura de la calefacción
del asiento no se puede ajustar más
de Alta, Media o Baja debido a
que la calefacción del asiento está
controlado por el termóstato.
Memoria de posición de
conducción *
La posición de conducción deseada se
puede recuperar después de programarla.
Se pueden programar las siguientes
posiciones de conducción.
Posición de asiento del conductor
(deslizamiento de asiento, ajuste de
altura, borde delantero del almohadón,
reclinación de asiento)
Consulte la sección Funcionamiento del
asiento en la página 2-5 .
Visualización de conducción activa
(posición de visualización, nivel de
brillo, información de visualización)
Consulte la sección Exhibición de
conducción activa en la página 4-50 .
PRECAUCIÓN
No coloque los dedos o las manos
alrededor del botón del asiento mientras
la función de memoria del asiento
esté funcionando. El asiento se mueve
automáticamente mientras la función de
memoria de asiento está funcionando y
se puede pellizcar y lastimar los dedos
o manos.
Page 30 of 879
2–10
Equipo de seguridad esencial
Asientos
Para mover la posición de conducción a
la posición programada
(Usando un botón a un lado del asiento)
1 . V e r i ¿ que que se ha levantado el freno
de estacionamiento.
2. (Transmisión automática)
Asegúrese que la palanca selectora está
en la posición P.
3. Arranque el motor.
4. Pulse el botón de programación para
la posición de conducción que desea
recuperar (botón 1 o 2).
5. Se escucha un bip cuando se completa
el ajuste de posición de conducción.
NOTA
Si no se cambia el movimiento de
la posición de conducción, solo
escuchará el bip.
Se puede recuperar una posición
de asiento incluso con el motor
apagado.
En los siguientes casos se cancela el
ajuste de posición de conducción:
Cualquiera de los interruptores de
ajuste de asiento sean usados.
Se pulsa el botón SET .
Se oprima el botón de
programación 1 o 2.
Se usa el botón de la llave o el
botón
.
El vehículo se comienza a mover.
Se ajusta la visualización de
conducción activa. (Usando una llave programada)
1. Abra las puertas pulsando el interruptor
de petición o el botón de la llave
.
2. Después de abrir los seguros de las
puertas, el ajuste de posición del
asiento comienza 40 segundos de abrir
la puerta del conductor, y se escucha un
bip cuando termina la operación.
3. Veri ¿ que que se ha levantado el freno
de estacionamiento.
4. (Transmisión automática)
Asegúrese que la palanca selectora está
en la posición P.
5. Arranque el motor.
6. Comienza el ajuste de la visualización
de conducción activa.
NOTA
Si no se mueve la posición de
conducción, no se escuchará el bip.
En los siguientes casos se cancela el
ajuste de posición de conducción:
Cualquiera de los interruptores de
ajuste de asiento sean usados.
Se pulsa el botón SET .
Se oprima el botón de
programación 1 o 2.
Se usa el botón de la llave o el
botón
.
El vehículo se comienza a mover.
Se ajusta la visualización de
conducción activa.
Page 36 of 879
2–16
Equipo de seguridad esencial
Asientos
Para volver a colocar los respaldos en la
posición vertical
ADVERTENCIA
Asegúrese siempre de tirar los
cinturones de seguridad para afuera de
abajo de los respaldos:
Es peligroso tener un cinturón de
seguridad apretado debajo de un
respaldo después que el respaldo se
vuelve a su posición vertical. En caso
de un choque o frenada repentina, el
cinturón de seguridad no le brindará
una protección adecuada.
Al volver a colocar el respaldo de
asiento en su posición vertical,
asegúrese que está ¿ rmemente
bloqueado y que la indicación roja no
está visible.
Si la indicación roja está visible, el
respaldo no está bloqueado. Si se
conduce el vehículo sin bloquear
el respaldo del asiento, se podría
plegar repentinamente y provocar un
accidente.
Posición de
bloqueo
Posición de
desbloqueo
Indicador rojo
1. Asegúrese de que el cinturón de
seguridad pasa a través de la guía del
cinturón de seguridad.
Guía de cinturón de seguridad
2. Pulse el respaldo del asiento hacia
atrás y bloquéelo en su lugar. Después
de volver el respaldo del asiento a su
posición vertical, asegúrese que está
bien bloqueado.
Page 42 of 879

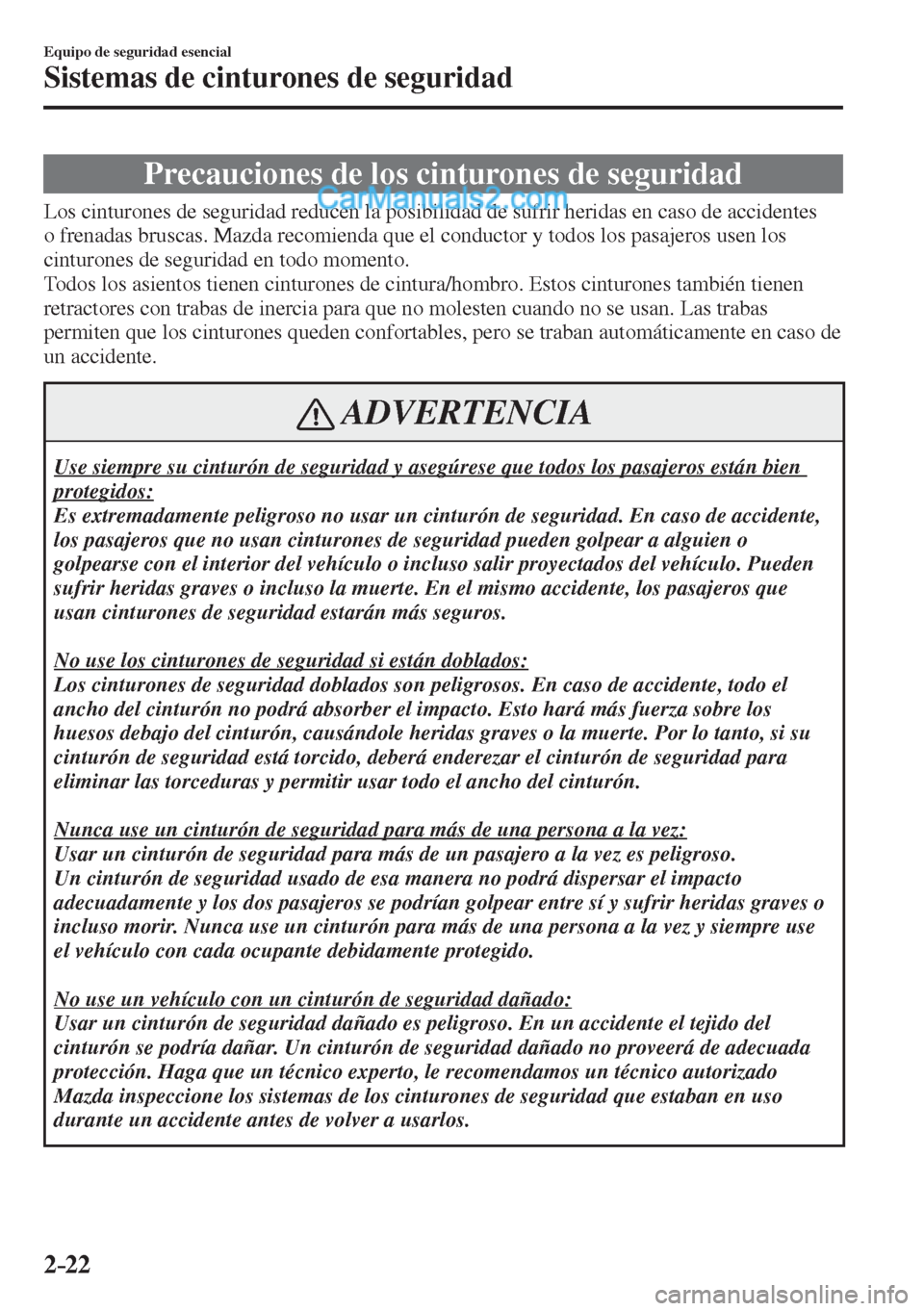

2–22
Equipo de seguridad esencial
Sistemas de cinturones de seguridad
Precauciones de los cinturones de seguridad
Los cinturones de seguridad reducen la posibilidad de sufrir heridas en caso de accidentes
o frenadas bruscas. Mazda recomienda que el conductor y todos los pasajeros usen los
cinturones de seguridad en todo momento.
Todos los asientos tienen cinturones de cintura/hombro. Estos cinturones también tienen
retractores con trabas de inercia para que no molesten cuando no se usan. Las trabas
permiten que los cinturones queden confortables, pero se traban automáticamente en caso de
un accidente.
ADVERTENCIA
Use siempre su cinturón de seguridad y asegúrese que todos los pasajeros están bien
protegidos:
Es extremadamente peligroso no usar un cinturón de seguridad. En caso de accidente,
los pasajeros que no usan cinturones de seguridad pueden golpear a alguien o
golpearse con el interior del vehículo o incluso salir proyectados del vehículo. Pueden
sufrir heridas graves o incluso la muerte. En el mismo accidente, los pasajeros que
usan cinturones de seguridad estarán más seguros.
No use los cinturones de seguridad si están doblados:
Los cinturones de seguridad doblados son peligrosos. En caso de accidente, todo el
ancho del cinturón no podrá absorber el impacto. Esto hará más fuerza sobre los
huesos debajo del cinturón, causándole heridas graves o la muerte. Por lo tanto, si su
cinturón de seguridad está torcido, deberá enderezar el cinturón de seguridad para
eliminar las torceduras y permitir usar todo el ancho del cinturón.
Nunca use un cinturón de seguridad para más de una persona a la vez:
Usar un cinturón de seguridad para más de un pasajero a la vez es peligroso.
Un cinturón de seguridad usado de esa manera no podrá dispersar el impacto
adecuadamente y los dos pasajeros se podrían golpear entre sí y sufrir heridas graves o
incluso morir. Nunca use un cinturón para más de una persona a la vez y siempre use
el vehículo con cada ocupante debidamente protegido.
No use un vehículo con un cinturón de seguridad dañado:
Usar un cinturón de seguridad dañado es peligroso. En un accidente el tejido del
cinturón se podría dañar. Un cinturón de seguridad dañado no proveerá de adecuada
protección. Haga que un técnico experto, le recomendamos un técnico autorizado
Mazda inspeccione los sistemas de los cinturones de seguridad que estaban en uso
durante un accidente antes de volver a usarlos.
Page 48 of 879
2–28
Equipo de seguridad esencial
Sistemas de cinturones de seguridad
(Con sistema de clasi ¿ cación del
ocupante del asiento delantero del
acompañante)
Además, el sistema de pretensores para
el acompañante delantero, como el airbag
delantero y lateral del acompañante
delantero, fue diseñado para activarse
sólo cuando el sensor de clasi ¿ cación del
ocupante del asiento del acompañante
delantero detecta un acompañante sentado
en el asiento delantero del acompañante.
Para más detalles, consulte el sensor de
clasi ¿ cación del ocupante del asiento
delantero del acompañante (página
2-71 ).
Limitador de carga:
El sistema de limitación de carga liberará
la trama del cinturón de manera controlada
para reducir la fuerza del cinturón que
actúa sobre el pecho del ocupante.
Mientras la carga más severa en un
cinturón de seguridad ocurre en choques
de frente, el limitador de carga tiene una
función mecánica automática y se puede
activar en cualquier modo de accidente
con el su ¿ ciente movimiento del ocupante.
Incluso si no se han disparado los
pretensores, la función limitadora de carga
debe ser veri ¿ cada por un técnico experto,
le recomendamos un técnico autorizado
Mazda.
ADVERTENCIA
Use los cinturones de seguridad sólo
como se recomienda en el manual para
el propietario:
El posicionamiento incorrecto de los
cinturones de seguridad es peligroso. Si
no están bien ubicados, los sistemas de
pretensores y el sistema de limitación
de carga no podrán proveerle de la
protección adecuada en caso de un
accidente y puede resultar en heridas
serias. Para más información acerca de
cómo usar los cinturones de seguridad,
consulte la sección “Abrochándose
los cinturones de seguridad” (página
2-26 ).
Haga cambiar inmediatamente los
cinturones de seguridad si el pretensor
o el limitador de carga están usados:
Luego de un choque siempre haga
inspeccionar los pretensores de
cinturones de seguridad y las bolsas
de aire inmediatamente en un técnico
experto, le recomendamos un técnico
autorizado Mazda. Como las bolsas de
aire, los pretensores de cinturones de
seguridad y los limitadores de carga
sólo funcionarán una vez y deberán
ser reemplazados después de cualquier
choque que los haya activado. Si los
pretensores de cinturones de seguridad
y los limitadores de carga no son
cambiados, el riesgo de heridas en caso
de un choque puede aumentar.
