2017 MAZDA MODEL CX-5 display

Radarsensor (foran)*
Bilen er utstyrt med en radarsensor (foran).
De følgende systemene bruker også radarsensoren (foran).
•Mazda Radar Cruise Control (MRCC)
•Mazda Radar Cruise Control med Stop & Go-funksjon (MRCC med Stop & Go-funksjon)
•Avstandsberegningssystem (DRSS)
•Smart bremsestøtte (SBS)
Radarsensoren (foran) registrerer radiobølger den sender som reflekteres av en bil foran
eller av en hindring.
Radarsensoren (foran) er montert bak emblemet foran på bilen.
Radarsensor (foran)
Hvis meldingen "Frontradar blokker" vises på multiinformasjonsdisplayet i
instrumentpanelet, må du rengjøre området rundt radarsensoren (foran).
Under kjøring
i-ACTIVSENSE
4-200*Noen modeller.

3. Still inn cruisekontrollen ved å trykke
på bryteren SET
ved ønsket
hastighet. Cruisekontrollen stilles inn i
det øyeblikket bryteren SET
blir
trykket på. Slipp samtidig opp
gasspedalen. Indikatoren for
marsjfartinnstilling (grønn) vises.
MERKNAD
•Innstilling av cruisekontrollhastigheten
kan ikke gjennomføres under følgende
forhold:
•(Automatgir)
Girspaken står i P eller N.
•(Manuelt gir)
Girspaken står i fri.
•Parkeringsbremsen er på.
•(Biler med justerbar fartssperre
(ASL))
Det er trykket på MODE
(modus)-bryteren for den justerbare
fartssperren (ASL).
•Slipp SET eller RES/ ved ønsket
hastighet, ellers vil hastigheten fortsette
å øke så lenge bryteren RES/
trykkes
inn og fortsette å synke mens SET
trykkes inn (unntatt hvis gasspedalen er
trykket inn).
•I en bratt bakke kan bilen midlertidig
sakne på farten oppover eller øke den
nedover.
•Cruisekontrollen blir koplet ut hvis
bilens hastighet faller under 21 km/t ved
kjøring opp en bratt bakke.
•Cruisekontrollen kan bli opphevet rundt
15 km/t under den angitte hastigheten
ved kjøring oppover lange, bratte
bakker.
Den forhåndsinnstilte bilhastigheter for
cruisekontrollen vises på
instrumentpanelet.
Type A instrumentpanel
Type B instrumentpanel
Europeisk modell
Unntatt europeisk modell Multiinformasjonsdisplay
Aktivt kjøredisplay
ttØke cruisehastigheten
Følg en av disse prosedyrene.
Øke hastigheten med
cruisekontrollbryteren
Trykk på bryteren RES/ og hold den
inne. Bilen vil akselerere. Slipp bryteren
ved den ønskede hastighet.

Trykk på RES/
-bryteren og slipp
øyeblikkelig for å justere den
forhåndsinnstilte hastigheten. Hvis du gjør
det flere ganger, vil den forhåndsinnstilte
hastigheten øke i henhold til hvor mange
ganger du trykker på knappen.
Under kjøring
Cruisekontroll
4-209

Øke hastigheten med ett enkelt trykk på
RES/
-bryteren
Display i instrumentpanelet for
bilhastigheten angis i km/t: 1 km/t
Display i instrumentpanelet for
bilhastigheten angis i mph: 1,6 km/h
Øke hastigheten med gasspedalen
Akselerer til ny ønsket hastighet ved å
trykke på gasspedalen. Trykk på SET
-bryteren og slipp den med en gang.
MERKNAD
Du kan akselerere hvis du ønsker å øke
farten midlertidig med cruisekontrollen
på. Større hastigheter vil ikke forstyrre
eller endre den innstilte hastigheten. Ta
foten av gasspedalen for å gå tilbake til
den innstilte hastigheten.
ttSenke cruisehastigheten
Trykk på bryteren SET og hold den inne.
Bilen vil gradvis senke farten.
Slipp bryteren ved den ønskede hastighet.

Trykk på SET
-bryteren og slipp
øyeblikkelig for å justere den
forhåndsinnstilte hastigheten. Hvis du gjør
det flere ganger, vil den forhåndsinnstilte
hastigheten synke i henhold til hvor mange
ganger du trykker på knappen.
Reduser hastigheten med ett enkelt
trykk på SET
-bryteren
Display i instrumentpanelet for
bilhastigheten angis i km/t: 1 km/t
Display i instrumentpanelet for
bilhastigheten angis i mph: 1,6 km/h
tFor å gjenoppta cruisehastigheten i
mer enn 25 km/t
Hvis cruisekontrollsystemet er midlertidig
opphevet (for eksempel bruk av
bremsepedalen) og systemet fremdeles er
aktivert, vil den hastigheten som sist ble
satt automatisk bli gjenopptatt når du
trykker på RES/
-knappen.
Hvis bilens hastighet er under 25 km/t, må
du øke den til over 25 km/t og trykke på
RES/
-bryteren.
tKople ut midlertidig
Bruk én av disse metodene for å kople ut
systemet midlertidig:
•Trykk lett på bremsepedalen.
•(Manuelt gir)
Trykk inn clutchpedalen.
•Trykk på OFF/CAN-bryteren (av/
avbryt).
Hvis du trykker på RES/
-bryteren mens
bilens hastighet er 25 km/t eller høyere, vil
systemet gå tilbake til forrige innstilte
hastighet.
MERKNAD
•Hvis en av følgende forhold inntreffer,
oppheves cruisekontrollsystemet
midlertidig.
•Parkeringsbremsen er på.
•(Biler med justerbar fartssperre
(ASL))
Det er trykket på MODE
(modus)-bryteren for den justerbare
fartssperren (ASL).
•(Automatgir)
Girspaken står i P eller N.
•(Manuelt gir)
Girspaken står i fri.
Under kjøring
Cruisekontroll
4-210

Dieselpartikkelfilter
(SKYACTIV-D 2.2)
Dieselpartikkelfilteret samler opp og
fjerner det meste av partikkelstoffet i
eksosgassen fra en dieselmotor.
Partikkelstoff som samles opp i
dieselpartikkelfilteret, renses under normal
kjøring, men det kan hende det ikke blir
fjernet og dieselpartikkelfilterets
indikatorlampe kan tennes under følgende
forhold:
•Hvis bilen kjøres kontinuerlig i 15 km/t
eller lavere.
•Dersom bilen gjentatte ganger kjøres i
en kort periode (10 minutter eller
mindre) eller kjøres mens motoren er
kald.
•Dersom bilen har stått lenge på
tomgang.
Med multiinformasjonsdisplay
Når “Sotakkumulering i DPF for høy"
vises
Partikkelstoffet (PM) kan ikke fjernes
automatisk og mengden av oppsamlet PM
når en angitt mengde.
Etter at motoren er tilstrekkelig oppvarmet
(kjølevæsketemperatur på 80 °C eller
mer), skal du trykke inn gasspedalen og
kjøre bilen i en fart på 20 km/t i rundt 15
til 20 minutter for å eliminere
partikkelstoff.
Når “DPF funksjonsfeil" vises
Kontakt et verksted, vi anbefaler et
autorisert Mazda-verksted.
Uten multiinformasjonsdisplay
Når den lyser
Partikkelstoffet (PM) kan ikke fjernes
automatisk og mengden av oppsamlet PM
når en angitt mengde.
Etter at motoren er tilstrekkelig oppvarmet
(kjølevæsketemperatur på 80 °C eller
mer), skal du trykke inn gasspedalen og
kjøre bilen i en fart på 20 km/t i rundt 15
til 20 minutter for å eliminere
partikkelstoff.
Når den blinker
Kontakt et verksted, vi anbefaler et
autorisert Mazda-verksted.
Se Varsel-/indikatorlamper på side 4-43.
MERKNAD
Motorlyden og eksoslukten kan forandre
seg mens partiklene fjernes under kjøring.
Under kjøring
Dieselpartikkelfilter
4-216

MERKNAD

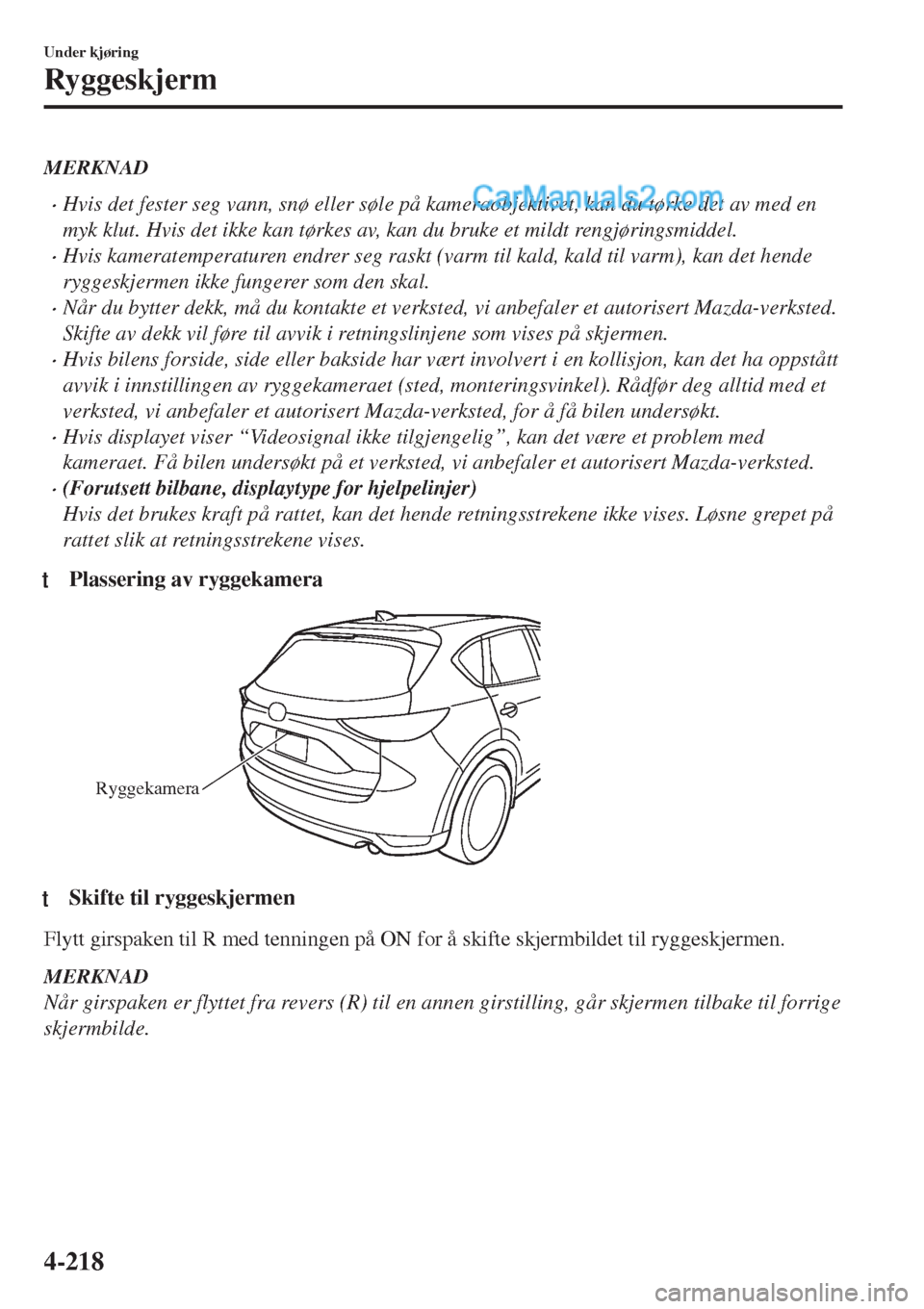

•Hvis det fester seg vann, snø eller søle på kameraobjektivet, kan du tørke det av med en
myk klut. Hvis det ikke kan tørkes av, kan du bruke et mildt rengjøringsmiddel.
•Hvis kameratemperaturen endrer seg raskt (varm til kald, kald til varm), kan det hende
ryggeskjermen ikke fungerer som den skal.
•Når du bytter dekk, må du kontakte et verksted, vi anbefaler et autorisert Mazda-verksted.
Skifte av dekk vil føre til avvik i retningslinjene som vises på skjermen.
•Hvis bilens forside, side eller bakside har vært involvert i en kollisjon, kan det ha oppstått
avvik i innstillingen av ryggekameraet (sted, monteringsvinkel). Rådfør deg alltid med et
verksted, vi anbefaler et autorisert Mazda-verksted, for å få bilen undersøkt.
•Hvis displayet viser “Videosignal ikke tilgjengelig”, kan det være et problem med
kameraet. Få bilen undersøkt på et verksted, vi anbefaler et autorisert Mazda-verksted.
•(Forutsett bilbane, displaytype for hjelpelinjer)
Hvis det brukes kraft på rattet, kan det hende retningsstrekene ikke vises. Løsne grepet på
rattet slik at retningsstrekene vises.
tPlassering av ryggekamera
Ryggekamera
ttSkifte til ryggeskjermen
Flytt girspaken til R med tenningen på ON for å skifte skjermbildet til ryggeskjermen.
MERKNAD
Når girspaken er flyttet fra revers (R) til en annen girstilling, går skjermen tilbake til forrige
skjermbilde.
Under kjøring
Ryggeskjerm
4-218

tVise bildet
Forutsett bilbane, displaytype for hjelpelinjer
Med veiledningsmodus for projisert bane vises den projiserte banen til bilen etter at du
dreier på rattet.
Bruk denne modusen for parkering av bilen på en parkeringsplass eller i en garasje.
bac
Kontroller at det er trygt i området rundt bilen
a) Projisert bilbane (gul)
Disse strekene vises som referanse for bilens projiserte bane.
Strekene viser endringen i bilens projiserte bane etter at du har dreid på rattet.
b) Forlengede breddelinjer for bilen (blå)
Disse strekene indikerer bilens forlengede bredde.
Disse strekene vises ikke når hjulene på bilen står rett frem.
c) Avstandshjelpelinjer
Disse strekene indikerer omtrentlig avstand til et punkt målt fra bakenden av bilen (fra
enden av støtfangeren).
Den blå streken indikerer punktet omtrent 50 cm fra bakre støtfanger.
De røde og gule strekene, som kan skifte stilling etter at du dreier på rattet, indikerer
punktene omtrent 50 cm for den røde streken og 100 cm for de gule strekene fra bakre
støtfanger (på midtpunktet for hver strek).
Det oppstår en feilkilde når hjulene ikke peker rett frem.
I illustrasjonen ovenfor er høyre side av bilen i en posisjon som er nærmere den faktiske
avstanden vist av avstandsretningslinjene (rød: et punkt omtrent 50 cm, gul: omtrent 100
cm bak bakre støtfanger), mens venstre side er i en posisjon lengre unna.
FORSIKTIG
Den indikerte posisjonen til retningslinjen på skjermen skifter avhengig av bilforholdene (som
antall passasjerer, last) og veiforholdene (som bratt bakke nær bakenden på bilen).
Kontroller alltid området bak bilen og det omliggende området med dine egne øyne mens du
rygger.
Under kjøring
Ryggeskjerm
4-220

Displaytype for hjelpelinjer
Hjelpelinjer som indikerer bredden av bilen (gule), vises på skjermen som en referanse til
den omtrentlige bredden av bilen sammenlignet med bredden på parkeringsplassen du skal
rygge inn på.
Bruk denne displayvisningen for parkering av bilen på en parkeringsplass eller i en garasje.
b
a
Kontroller at omgivelsene er trygge
a) Bil med hjelpelinjer (gule)
Hjelpelinjene tjener som referanse for bilens omtrentlige bredde.
b) Avstandshjelpelinjer
Disse strekene indikerer omtrentlig avstand til et punkt målt fra bakenden av bilen (fra
enden av støtfangeren).
De røde og gule linjene indikerer punktene omtrent 50 cm for de røde og 100 cm for de
gule linjene fra bakre støtfanger (på midtpunktet for hver linje).
FORSIKTIG
Hjelpelinjene på skjermen er faste streker. De er ikke synkronisert med førerens dreining på
rattet. Vær forsiktig og kontroller alltid området bak bilen og det omliggende området med
dine egne øyne mens du rygger.
ttBruk av ryggeskjerm
Bruken av ryggeskjermen ved rygging av bilen varierer på trafikk-, vei- og bilforholdene.
Hvor mye styring og timing varierer også med forholdene, så bekreft forholdene i
omgivelsene direkte med egne øyne og styr bilen i samsvar med forholdene.
Husk forholdsreglene ovenfor når du bruker ryggeskjermen.
Forutsett bilbane, displaytype for hjelpelinjer
MERKNAD
Det følgende viser et eksempel på parkering av bilen der rattet er dreid til høyre mens bilen
rygges. Det er omvendt når bilen rygges i motsatt retning.
1. Flytt girspaken til R for å skifte skjermbildet til ryggeskjermen.
Under kjøring
Ryggeskjerm
4-221

2. Før du rygger bilen inn på parkeringsplassen, drei rattet mens du ser på den projiserte
bilbanen som vises slik at bilen kommer inn midt på parkeringsplassen.

(Displaytilstand) (Biltilstand)
Kontroller at det er trygt i området rundt bilen
3. Etter at bilen kommer inn på parkeringsplassen, skal du fortsette å rygge sakte slik at
avstanden mellom bilens breddestreker og sidene på parkeringsplassen på venstre og
høyre side er omtrent den samme.

(Displaytilstand) (Biltilstand)
Kontroller at det er trygt i området rundt bilen
4. Fortsett å justere rattet inntil bilbreddestrekene er parallell med venstre og høyre side av
parkeringsplassen.
Under kjøring
Ryggeskjerm
4-222
