2017 MAZDA MODEL CX-3 suspension

2–50
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Ne pas toucher aux composantes du système de retenue supplémentaire après le
gonfl ement des coussins d'air:
Il est dangereux de toucher les composants du système de retenue supplémentaire après
que les coussins d'air se soient gonfl és. Immédiatement après le gonfl age, ils sont très
chauds. On risque de se brûler.

Ne jamais installer d'équipement à l'avant du véhicule:
L'installation d'équipement à l'avant, comme une barre de protection frontale (barre
kangourou, barre de poussée, ou autres dispositifs similaires), un chasse-neige ou un
treuil, est dangereuse. Le système de capteur des coussins d'air peut être aff ecté. Ceci peut
déclencher les coussins d'air accidentellement, ou cela peut empêcher les coussins d'air
de se déployer lors d'un accident. Les passagers avant risqueraient de subir de graves
blessures.

Ne pas modifi er la suspension:
Le fait de modifi er la suspension du véhicule est dangereux. Si la hauteur du véhicule
ou la suspension est modifi ée, le véhicule ne pourra pas détecter une collision ou un
capotage précisément, entraînant un déploiement des coussins d'air incorrect ou
inattendu et le risque de blessures graves.

Pour éviter les fausses détections par le système de capteur des coussins d'air, faire
attention aux points suivants:



¾ Ne pas utiliser de pneus ou de roues autres que ceux spécifi és pour ce véhicule Mazda:
 L'utilisation de pneus ou de roues autres que ceux recommandés pour ce véhicule
Mazda (page 9-8 ) est dangereuse. Si l'on utilise de telles roues, le système de
détection d'accident du véhicule ne pourra pas détecter une collision ou un capotage
précisément, entraînant un déploiement des coussins d'air incorrect ou inattendu et le
risque de blessures graves.



¾ Ne pas surcharger ce véhicule:
 Surcharger le véhicule est dangereux, car ceci pourra empêcher le système de
détection de choc du coussin d'air de détecter une collision ou un capotage
précisément, entraînant un déploiement des coussins d'air incorrect ou inattendu
et le risque de blessures graves. Le poids nominal brut sur l'essieu (PNBE) et le poids
nominal brut du véhicule (PNBV) sont indiqués sur l'étiquette de standard de sécurité
des véhicules à moteur placée sur le montant de la portière du conducteur. Ne pas
dépasser ces valeurs nominales.



¾ Ne pas conduire le véhicule hors piste:
 Il est dangereux de conduire ce véhicule Mazda hors piste, car il n'a pas été conçu pour
cet usage. Conduire le véhicule hors piste pourrait empêcher le système de détection
de choc du coussin d'air de détecter une collision ou un capotage précisément,
entraînant un déploiement des coussins d'air incorrect ou inattendu et le risque de
blessures graves.


%:A(*(%'A'FKVKQPKPFD%:A(*(%'A'FKVKQPKPFD

3–8
Avant de conduire
Clés
Plage de fonctionnement
Le système fonctionne uniquement lorsque
le conducteur se trouve dans le véhicule
ou dans la plage de fonctionnement et qu'il
est muni de la clé.
Démarrage du moteur
R E M A R Q U E



y Le démarrage du moteur est possible
même si la clé se trouve à l'extérieur
du véhicule et à proximité immédiate
d'une porte et d'une fenêtre. Cependant,
il est important de toujours démarrer le
moteur en étant installé dans le siège
conducteur.
  Si l'on fait démarrer le véhicule et que
la clé ne se trouve pas dans le véhicule,
le véhicule ne redémarrera pas après
qu'on l'ait arrêté et qu'on ait mis le
contacteur sur la position d'arrêt.



y Le compartiment à bagages se trouve
hors de la plage de fonctionnement
assurée, mais si la clé (télécommande)
fonctionne, le moteur démarrera.

Avec la fonction avancée à
télécommande


Antenne intérieur
Plage de
fonctionnement
Sans la fonction avancée à
télécommande


Antenne intérieur
Plage de
fonctionnement

REMARQUE
Le moteur peut ne pas démarrer si la clé
se trouve dans les zones suivantes:



y Autour du tableau de bord



y Dans les compartiments de rangement,
tels que la boîte à gant ou la console
centrale

Fonction de suspension de clé
Si une clé est laissée à l'intérieur du
véhicule, les fonctions de la clé laissée
dans le véhicule seront suspendues
momentanément pour empêcher que le
véhicule soit volé.
Pour restaurer les fonctions, appuyez sur
le bouton de déverrouillage sur la clé des
fonctions suspendues dans le véhicule.
%:A(*(%'A'FKVKQPKPFD%:A(*(%'A'FKVKQPKPFD

3–54
Avant de conduire
Conseils concernant la conduite
Conduite sur routes irrégulières
La suspension et le dessous de la carrosserie du véhicule peuvent être endommagés en cas
de conduite sur des routes accidentées/irrégulières ou sur des dos d'âne à grande vitesse.
Faire preuve de prudence et réduire la vitesse lors de la conduite sur des routes accidentées/
irrégulières ou sur des dos d'âne.

Veiller à ne pas endommager le dessous de la carrosserie, les pare-chocs ou le ou les pots
d'échappement du véhicule lors de la conduite dans les conditions suivantes:



y Montée ou descente d'une pente avec un angle de transition aigu



y Montée ou descente d'une voie d'accélération ou d'une rampe de remorque avec un angle
de transition aigu




Ce véhicule est équipé de pneus surbaissés qui assurent des performances et une
manœuvrabilité de qualité. En conséquence, la paroi des pneus est très ¿ ne et les pneus et
les roues peuvent être endommagés lors de la conduite sur des nids-de-poule ou des routes
accidentées/irrégulières à grande vitesse. Faire preuve de prudence et réduire la vitesse lors
de la conduite sur des routes accidentées/irrégulières ou sur des nids-de-poule.
%:A(*(%'A'FKVKQPKPFD%:A(*(%'A'FKVKQPKPFD

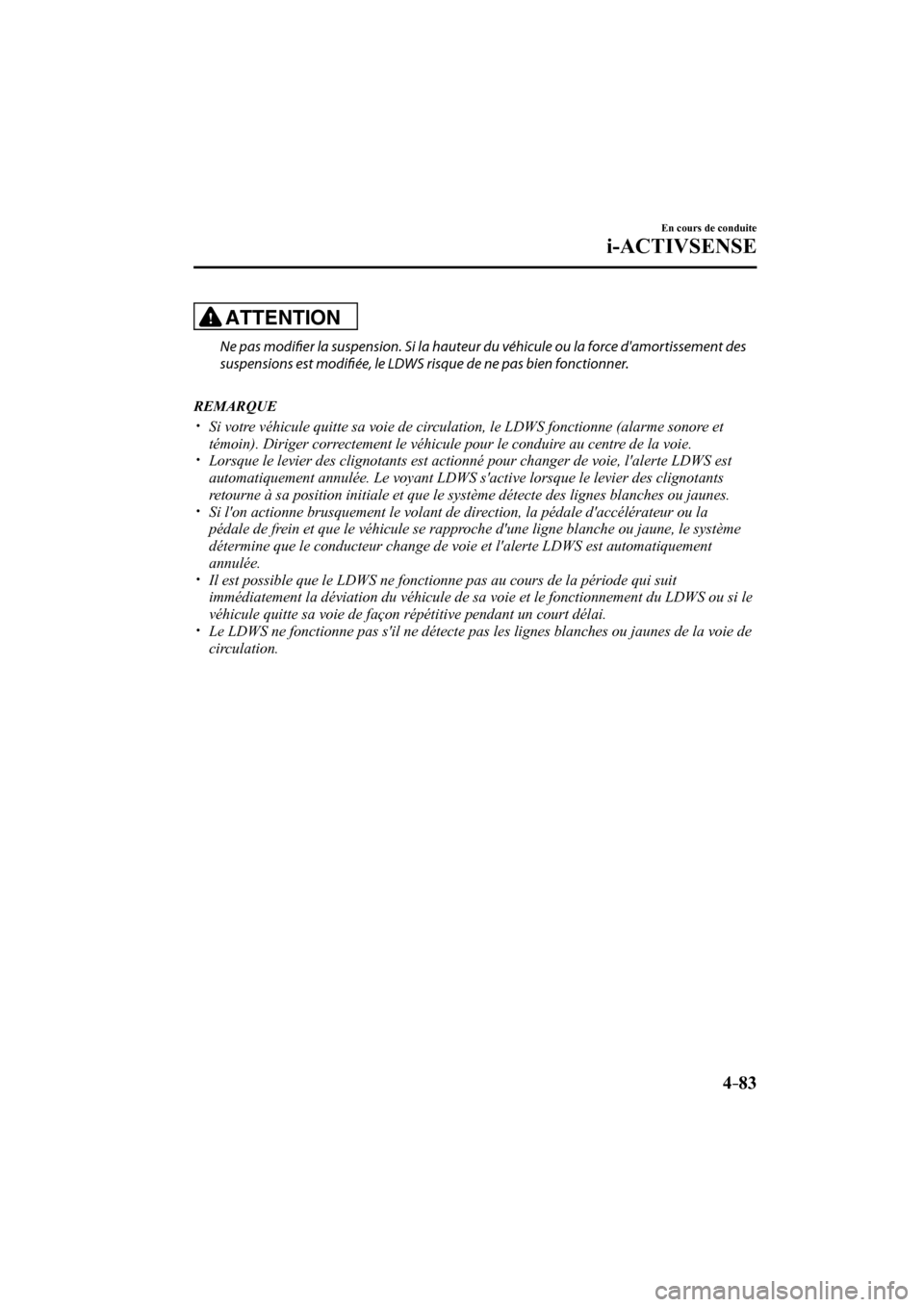

4–83
En cours de conduite
i-ACTIVSENSE
ATTENTION
Ne pas modifi er la suspension. Si la hauteur du véhicule ou la force d'amortissement des
suspensions est modifi ée, le LDWS risque de ne pas bien fonctionner.

REMARQUE



y Si votre véhicule quitte sa voie de circulation, le LDWS fonctionne (alarme sonore et
témoin). Diriger correctement le véhicule pour le conduire au centre de la voie.



y Lorsque le levier des clignotants est actionné pour changer de voie, l'alerte LDWS est
automatiquement annulée. Le voyant LDWS s'active lorsque le levier des clignotants
retourne à sa position initiale et que le système détecte des lignes blanches ou jaunes.



y Si l'on actionne brusquement le volant de direction, la pédale d'accélérateur ou la
pédale de frein et que le véhicule se rapproche d'une ligne blanche ou jaune, le système
détermine que le conducteur change de voie et l'alerte LDWS est automatiquement
annulée.



y Il est possible que le LDWS ne fonctionne pas au cours de la période qui suit
immédiatement la déviation du véhicule de sa voie et le fonctionnement du LDWS ou si le
véhicule quitte sa voie de façon répétitive pendant un court délai.



y Le LDWS ne fonctionne pas s'il ne détecte pas les lignes blanches ou jaunes de la voie de
circulation.
%:A(*(%'A'FKVKQPKPFD%:A(*(%'A'FKVKQPKPFD

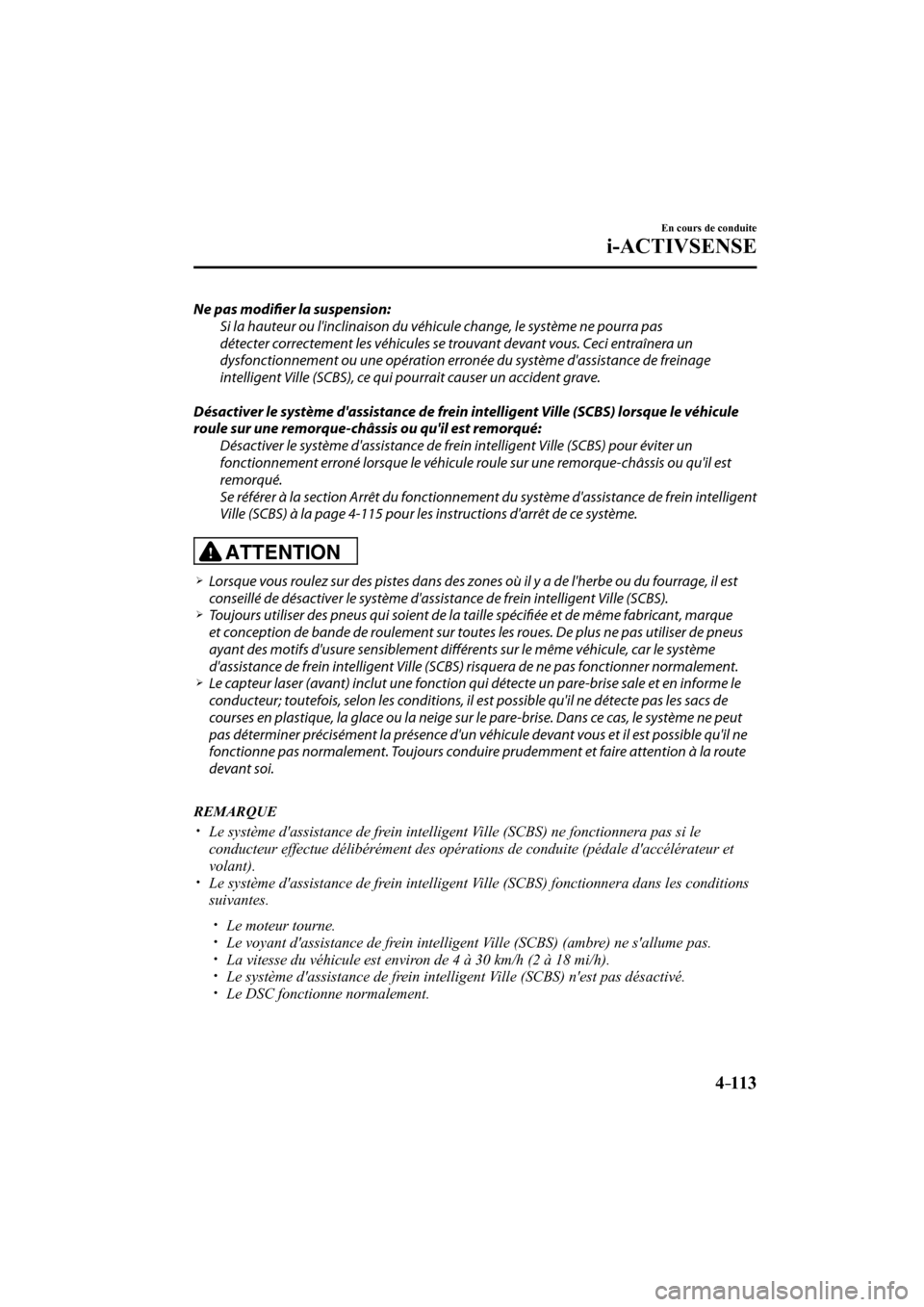

4–113
En cours de conduite
i-ACTIVSENSE
Ne pas modifi er la suspension:
Si la hauteur ou l'inclinaison du véhicule change, le système ne pourra pas
détecter correctement les véhicules se trouvant devant vous. Ceci entraînera un
dysfonctionnement ou une opération erronée du système d'assistance de freinage
intelligent Ville (SCBS), ce qui pourrait causer un accident grave.

Désactiver le système d'assistance de frein intelligent Ville (SCBS) lorsque le véhicule
roule sur une remorque-châssis ou qu'il est remorqué:
Désactiver le système d'assistance de frein intelligent Ville (SCBS) pour éviter un
fonctionnement erroné lorsque le véhicule roule sur une remorque-châssis ou qu'il est
remorqué.
Se référer à la section Arrêt du fonctionnement du système d'assistance de frein intelligent
Ville (SCBS) à la page 4-115 pour les instructions d'arrêt de ce système.

ATTENTION



¾ Lorsque vous roulez sur des pistes dans des zones où il y a de l'herbe ou du fourrage, il est
conseillé de désactiver le système d'assistance de frein intelligent Ville (SCBS).



¾ Toujours utiliser des pneus qui soient de la taille spécifi ée et de même fabricant, marque
et conception de bande de roulement sur toutes les roues. De plus ne pas utiliser de pneus
ayant des motifs d'usure sensiblement diff érents sur le même véhicule, car le système
d'assistance de frein intelligent Ville (SCBS) risquera de ne pas fonctionner normalement.



¾ Le capteur laser (avant) inclut une fonction qui détecte un pare-brise sale et en informe le
conducteur; toutefois, selon les conditions, il est possible qu'il ne détecte pas les sacs de
courses en plastique, la glace ou la neige sur le pare-brise. Dans ce cas, le système ne peut
pas déterminer précisément la présence d'un véhicule devant vous et il est possible qu'il ne
fonctionne pas normalement. Toujours conduire prudemment et faire attention à la route
devant soi.

REMARQUE



y Le système d'assistance de frein intelligent Ville (SCBS) ne fonctionnera pas si le
conducteur effectue délibérément des opérations de conduite (pédale d'accélérateur et
volant).



y Le système d'assistance de frein intelligent Ville (SCBS) fonctionnera dans les conditions
suivantes.



y Le moteur tourne.



y Le voyant d'assistance de frein intelligent Ville (SCBS) (ambre) ne s'allume pas.



y La vitesse du véhicule est environ de 4 à 30 km/h (2 à 18 mi/h).



y Le système d'assistance de frein intelligent Ville (SCBS) n'est pas désactivé.



y Le DSC fonctionne normalement.
%:A(*(%'A'FKVKQPKPFD%:A(*(%'A'FKVKQPKPFD

4–124
En cours de conduite
i-ACTIVSENSE
ATTENTION
Tenir compte des mises en garde suivantes pour assurer le fonctionnement correct de
chaque système.



¾ Ne pas mettre d'autocollants (même transparents) sur la calandre, sur l'emblème
frontal et autour du capteur radar (avant), et ne pas remplacer la calandre et l'emblème
frontal avec un produit qui ne soit pas authentique et conçu pour utiliser le capteur
radar (avant).



¾ Le capteur radar (avant) intègre une fonction qui détecte l'encrassement de la surface
frontale du capteur radar et qui informe le conducteur; toutefois, en fonction des
conditions, il peut mettre du temps à détecter ou ne pas détecter du tout les sacs de
courses en plastique, le verglas ou la neige. Si cela survient, le système peut ne pas
fonctionner correctement, et donc le capteur radar (avant) doit toujours être propre.



¾ Ne pas installer de protège-calandre.



¾ Si la partie frontale du véhicule a été endommagée lors d'un accident de circulation,
la position du capteur radar (avant) peut s'être modifi ée. Arrêter le système
immédiatement et toujours faire inspecter le véhicule par un concessionnaire agréé
Mazda.



¾ Ne pas utiliser le pare-chocs frontal pour pousser d'autres véhicules ou des obstacles
comme pour sortir d'un espace de stationnement. Autrement le capteur radar (avant)
pourrait être heurté et dévié de sa position.



¾ Ne pas enlever, démonter ou modifi er le capteur radar (avant).



¾ Pour les réparations, les remplacements ou les travaux de peinture autour du capteur
radar (avant), consulter un concessionnaire agréé Mazda.



¾ Ne pas modifi er la suspension. En cas de modifi cation des suspensions, la position du
véhicule pourrait changer et le capteur radar (avant) peut ne pas être en mesure de
détecter correctement un véhicule ou un obstacle devant vous.

%:A(*(%'A'FKVKQPKPFD%:A(*(%'A'FKVKQPKPFD

6–5
Entretien
Entretien périodique
Tableau 1
Résidents aux États-Unis et à Puerto Rico - Intervalle d'entretien À exible avec l'huile
moteur
Utiliser quand le contrôle d'entretien pour la “Vidange d'huile” est réglé sur
“Flexible”. Pour plus de détails, se rapporter au contrôle d'entretien. (page 6-20 )
Périodicité Nombre de mois ou kilométrage (milles), au premier des deux termes
atteint.
Mois 12 24 36 48 60 72 84 96
×1000 km 16 32 48 64 80 96 112 128
×1000 milles 10 20 30 40 50 60 70 80
MOTEUR
Courroies d'entraînement I I
Huile moteur & Filtre à huile du moteur
*1 Remplacer lorsque le témoin de la clé est allumé (ON).
(Intervalle Max.: 12 mois/16.000 km (10.000 milles))
SYSTEME DE REFROIDISSEMENT
Liquide de refroidissement du moteur
*2 Remplacer aux premiers 192.000 km (120.000 milles) ou 10 ans;
ensuite, remplacer tous les 96.000 km (60.000 milles) ou 5 ans.
SYSTEME DE CARBURANT
Filtre à air Remplacer à tout intervalle équivalent de la vidange de l'huile
moteur. (Intervalle Max.: 36 mois/60.000 km (37.500 milles))
Durites et canalisations de carburant
*3 I I I I
Tuyaux et conduites du système antipollution
*3 I I
SYSTEME D'ALLUMAGE
Bougies d'allumage Remplacer tous les 120.000 km (75.000 milles).
CHASSIS et CARROSSERIE
Conduites de frein, durites et raccords I I I I
Freins à disques I I I I I I I I
Pneus (Permutation)
*4 Renouveler à tout intervalle équivalent à la vidange de l'huile
moteur. (Intervalle Max.: 8.000 km (5.000 milles))
Timonerie et fonctionnement de la direction I I I I
Suspension avant et arrière, joints à rotule, et jeu
axial de roulement de roues I I I I
Huile de différentiel arrière
*5*6
Huile de boîte de vitesses *6
SoufÀ ets cache-poussière d'arbre d'entraînement I I I I
Boulons et écrous du châssis et de la carrosserie T T T T
Boucliers thermiques du système d'échappement I I
Kit de réparation d'urgence de crevaison (si le
véhicule en est équipé)
*7 Inspecter annuellement.
%:A(*(%'A'FKVKQPKPFD%:A(*(%'A'FKVKQPKPFD

6–7
Entretien
Entretien périodique
Résidents aux États-Unis et à Puerto Rico - Intervalle d'entretien ¿ xe
Utiliser quand le contrôle d'entretien pour la “Vidange d'huile” est réglé sur “Fixe”.
Pour plus de détails, se rapporter au contrôle d'entretien. (page 6-20 )
Périodicité Nombre de mois ou kilométrage (milles), au premier des deux termes
atteint.
Mois 6 12 18 24 30 36 42 48
×1000 km 12 24 36 48 60 72 84 96
×1000 milles 7,5 15 22,5 30 37,5 45 52,5 60
MOTEUR
Courroies d'entraînement I
Huile moteur & Filtre à huile du moteur R R R R R R R R
SYSTEME DE REFROIDISSEMENT
Liquide de refroidissement du moteur
*1 Remplacer aux premiers 192.000 km (120.000 milles) ou 10 ans;
ensuite, remplacer tous les 96.000 km (60.000 milles) ou 5 ans.
SYSTEME DE CARBURANT
Filtre à air R
Durites et canalisations de carburant
*2 I I
Tuyaux et conduites du système antipollution
*2 I
SYSTEME D'ALLUMAGE
Bougies d'allumage Remplacer tous les 120.000 km (75.000 milles).
CHASSIS et CARROSSERIE
Conduites de frein, durites et raccords I I
Freins à disques I I I I
Pneus (Permutation)
*3*4 Permuter tous les 12.000 km (7.500 milles).
Timonerie et fonctionnement de la direction I I
Suspension avant et arrière, joints à rotule, et jeu
axial de roulement de roues I I
Huile de différentiel arrière
*5*6
Huile de boîte de vitesses *6
SoufÀ ets cache-poussière d'arbre d'entraînement I I
Boulons et écrous du châssis et de la carrosserie T T
Boucliers thermiques du système d'échappement Inspecter tous les 72.000 km (45.000 milles) ou 5 ans.
Kit de réparation d'urgence de crevaison (si le
véhicule en est équipé)
*7 Inspecter annuellement.
SYSTEME DE CLIMATISEUR
Filtre à air d'habitacle R R
%:A(*(%'A'FKVKQPKPFD%:A(*(%'A'FKVKQPKPFD
