2–51
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Ne pas toucher aux composantes du système de retenue supplémentaire après le
gonfl ement des coussins d'air:
Il est dangereux de toucher les composants du système de retenue supplémentaire après
que les coussins d'air se soient gonfl és. Immédiatement après le gonfl age, ils sont très
chauds. On risque de se brûler.

Ne jamais installer d'équipement à l'avant du véhicule:
L'installation d'équipement à l'avant, comme une barre de protection frontale (barre
kangourou, barre de poussée, ou autres dispositifs similaires), un chasse-neige ou un
treuil, est dangereuse. Le système de capteur des coussins d'air peut être aff ecté. Ceci peut
déclencher les coussins d'air accidentellement, ou cela peut empêcher les coussins d'air
de se déployer lors d'un accident. Les passagers avant risqueraient de subir de graves
blessures.

Ne pas modifi er la suspension:
Le fait de modifi er la suspension du véhicule est dangereux. Si la hauteur du véhicule
ou la suspension est modifi ée, le véhicule ne pourra pas détecter une collision ou un
capotage précisément, entraînant un déploiement des coussins d'air incorrect ou
inattendu et le risque de blessures graves.

Pour éviter les fausses détections par le système de capteur des coussins d'air, faire
attention aux points suivants:



¾ Ne pas utiliser de pneus ou de roues autres que ceux spécifi és pour ce véhicule Mazda:
 L'utilisation de pneus ou de roues autres que ceux recommandés pour ce véhicule
Mazda (page 9-12 ) est dangereuse. Si l'on utilise de telles roues, le système de
détection d'accident du véhicule ne pourra pas détecter une collision ou un capotage
précisément, entraînant un déploiement des coussins d'air incorrect ou inattendu et le
risque de blessures graves.



¾ Ne pas surcharger ce véhicule:
 Surcharger le véhicule est dangereux, car ceci pourra empêcher le système de
détection de choc du coussin d'air de détecter une collision ou un capotage
précisément, entraînant un déploiement des coussins d'air incorrect ou inattendu
et le risque de blessures graves. Le poids nominal brut sur l'essieu (PNBE) et le poids
nominal brut du véhicule (PNBV) sont indiqués sur l'étiquette de standard de sécurité
des véhicules à moteur placée sur le montant de la portière du conducteur. Ne pas
dépasser ces valeurs nominales.



¾ Ne pas conduire le véhicule hors piste:
 Il est dangereux de conduire ce véhicule Mazda hors piste, car il n'a pas été conçu pour
cet usage. Conduire le véhicule hors piste pourrait empêcher le système de détection
de choc du coussin d'air de détecter une collision ou un capotage précisément,
entraînant un déploiement des coussins d'air incorrect ou inattendu et le risque de
blessures graves.


/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

2–52
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Ne pas modifi er une portière avant ou laisser un dommage non réparé. Demandez à
un concessionnaire agréé Mazda de vérifi er une portière avant endommagée:
Il est dangereux de modifi er une portière avant ou de laisser un dommage non réparé.
Chaque portière avant dispose d'un capteur de collision latérale en tant qu'élément
du système de dispositif de sécurité supplémentaire. Si les orifi ces sont percés dans
une portière avant, un haut-parleur de portière est laissé retiré ou si une portière
endommagée reste non réparée, le capteur peut malencontreusement être aff ecté et peut
ne pas détecter correctement la pression d'un impact en cas de collision latérale. Si un
capteur ne détecte pas correctement un impact latéral, les coussins d'air latéraux et les
rideaux de sécurité gonfl ables ainsi que le dispositif de prétension de ceinture de sécurité
avant peuvent ne pas fonctionner normalement, ce qui peut entraîner des blessures
graves aux occupants.

Ne pas modifi er le système de retenue supplémentaire:
La modifi cation de composantes ou du câblage du système de retenue supplémentaire
est dangereuse. Il pourrait être actionné accidentellement ou rendu inopérant. N'apporter
aucune modifi cation au système de retenue supplémentaire. Cela comprend l'installation
de moulures, décorations ou autres sur les modules de coussins d'air. Et cela inclus aussi
l'installation d'équipements électriques sur ou près des composantes et du câblage du
système. Un concessionnaire agréé Mazda peut fournir l'entretien adéquat requis lors
du retrait et de l'installation des sièges avant. Il est important de protéger le câblage
et les connexions des coussins d'air de sorte que les coussins d'air ne se déploient pas
accidentellement, et que le système de classifi cation de l'occupant du siège passager
avant et la connexion des coussins d'air des sièges ne soit pas endommagés.

Ne pas placer de bagages ou d'autres objets sous les sièges avant:
Il est dangereux de placer des bagages ou d'autres objets sous les sièges avant.
Les composants essentiels du système de retenue supplémentaire pourraient être
endommagés, et en cas de collision latérale, les coussins d'air adéquats risqueraient de
ne pas se déployer, ce qui pourrait causer des blessures graves ou mortelles. Afi n d'éviter
d'endommager les composants essentiels du système de retenue supplémentaire, ne pas
placer de bagages ou autres objets sous les sièges avant.

Ne pas utiliser un véhicule dont les composants du système de coussins d'air/dispositif
de prétension de ceinture de sécurité sont endommagés:
Les composants du système de coussins d'air/dispositif de prétension de ceinture de
sécurité déployés ou endommagés doivent être remplacés après toute collision ayant
entraîné leur déploiement ou leur endommagement. Seul un concessionnaire agréé
Mazda est à même d'évaluer pleinement ces systèmes pour s'assurer qu'ils fonctionneront
bien ultérieurement en cas d'accident. Si l'on conduit avec un coussin d'air ou un dispositif
de prétension de ceinture de sécurité déployé ou endommagé, ceux-ci n'assureront plus
la protection nécessaire en cas d'accident ultérieurement, et des blessures graves ou
mortelles pourront alors s'ensuivre.

/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

2–53
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Ne pas déposer les pièces internes du coussin d'air:
Le fait de retirer les sièges avant, le tableau de bord, le volant de direction ou des pièces
sur les montants des vitres avant et arrière et le long du bord du pavillon contenant
des composants ou capteurs de coussin d'air est dangereux. Ces pièces contiennent
des composantes essentielles du coussin d'air. Le coussin d'air peut se déployer
accidentellement et causer de graves blessures. Toujours faire enlever ces pièces par un
concessionnaire agréé Mazda.

Mettre au rebut le système de coussin d'air selon la réglementation applicable:
Une mise au rebut non adéquate d'un coussin d'air ou la mise à la casse d'un véhicule
avec des coussins d'air non déployés est extrêmement dangereuse. Si toutes les
procédures de sécurité ne sont pas respectées, on risque des blessures. S'adresser à un
mécanicien agréé Mazda, pour la méthode sécuritaire de mise au rebut d'un système de
coussin d'air ou de mise à la casse d'un véhicule avec un système de coussin d'air.

REMARQUE



y S'il est nécessaire de faire modi¿ er les composants ou le système de câblage du système
de retenue supplémentaire pour accommoder une personne avec certaines conditions
médicales selon l'avis d'un médecin certi¿ é, contacter un concessionnaire agréé Mazda,
se référer à “Assistance à la clientèle (Etats-Unis)” (page 8-2 ).



y Lorsqu'un coussin d'air se déploie, un bruit de gonÀ ement fort sera entendu et de la
fumée sera émise. Ceci ne devrait pas causer de blessures, cependant la texture du
matériel des coussins d'air peut causer une légère abrasion de la peau sur les endroits du
corps non couverts par des vêtements.



y En cas de revente de ce véhicule Mazda, nous vous demandons d'avertir le nouveau
propriétaire que le véhicule est équipé de systèmes de retenue supplémentaire et qu'il ou
elle doit se familiariser avec toutes les instructions, concernant les systèmes, fournies
dans ce manuel Conduite et Entretien.



y Cette étiquette bien visible a été af¿ chée pour avertir contre l'utilisation un système de
dispositif de sécurité pour enfants faisant face vers l'arrière sur le siège passager avant.



(Sauf Mexique) (Mexique)

/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

2–54
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air

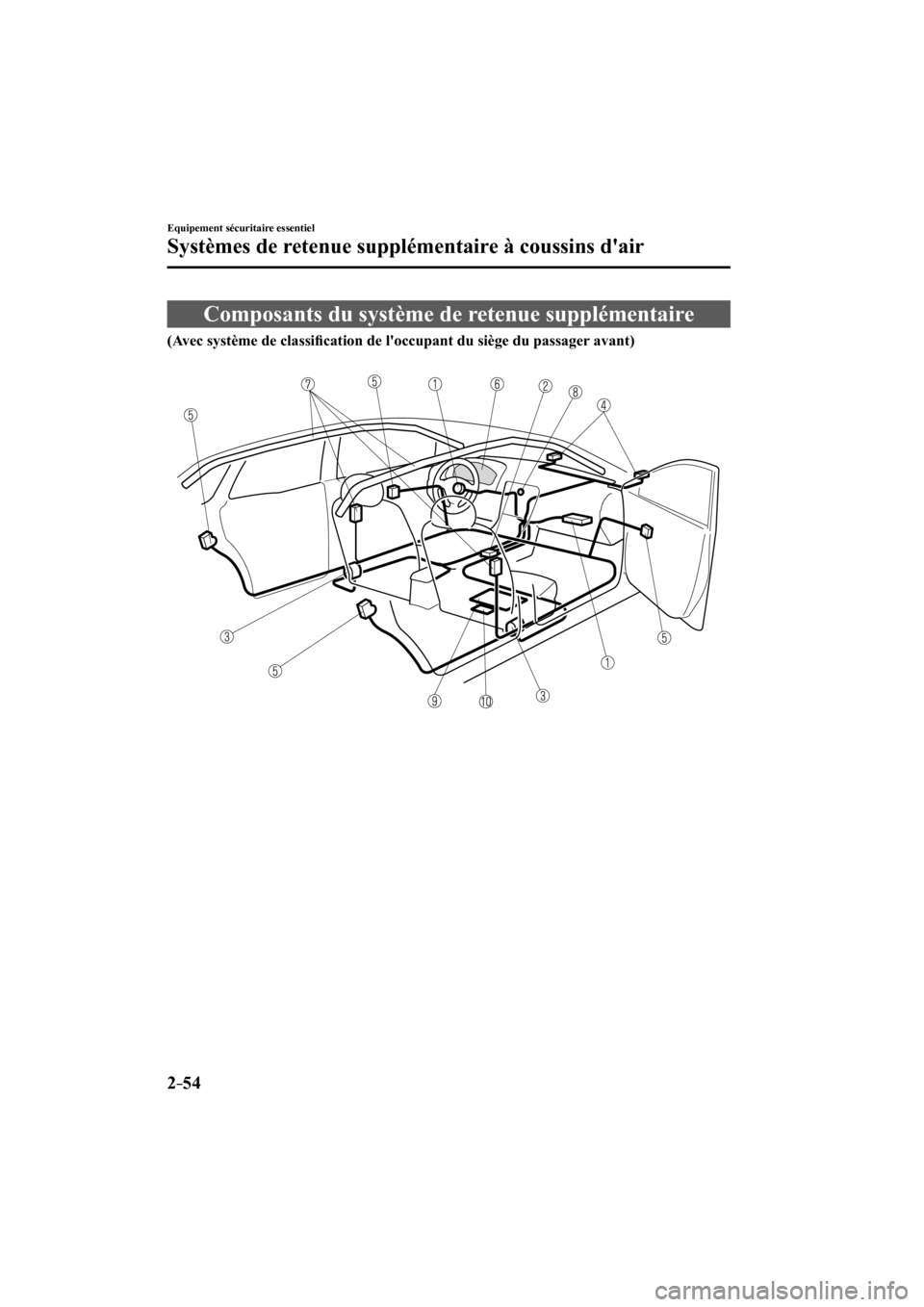

Composants du système de retenue supplémentaire
(Avec système de classi¿ cation de l'occupant du siège du passager avant)



/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

2–55
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
*Certains modèles.
(Sans système de classi¿ cation de l'occupant du siège du passager avant)




Dispositifs de gonÀ age et coussins d'air du conducteur/passager avant

Capteur de capotage * , détecteurs de chocet, et module de diagnostic (unité SAS)

Dispositifs de prétension des ceintures de sécurité (page 2-18 )

Capteurs de coussin d'air avant

Détecteurs de choc latéral *

Voyant du système de coussins d'air/dispositif de prétension de ceinture de sécurité
(page 4-26 )

Dispositifs de gonÀ age et coussins d'air latéraux et des rideaux de sécurité *

Témoin de désactivation du coussin d'air du passager avant * (page 2-64 )

Capteur de classi¿ cation de l'occupant du siège passager avant * (page 2-64 )

Module de classi¿ cation de l'occupant du siège passager avant *
/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

2–56
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air

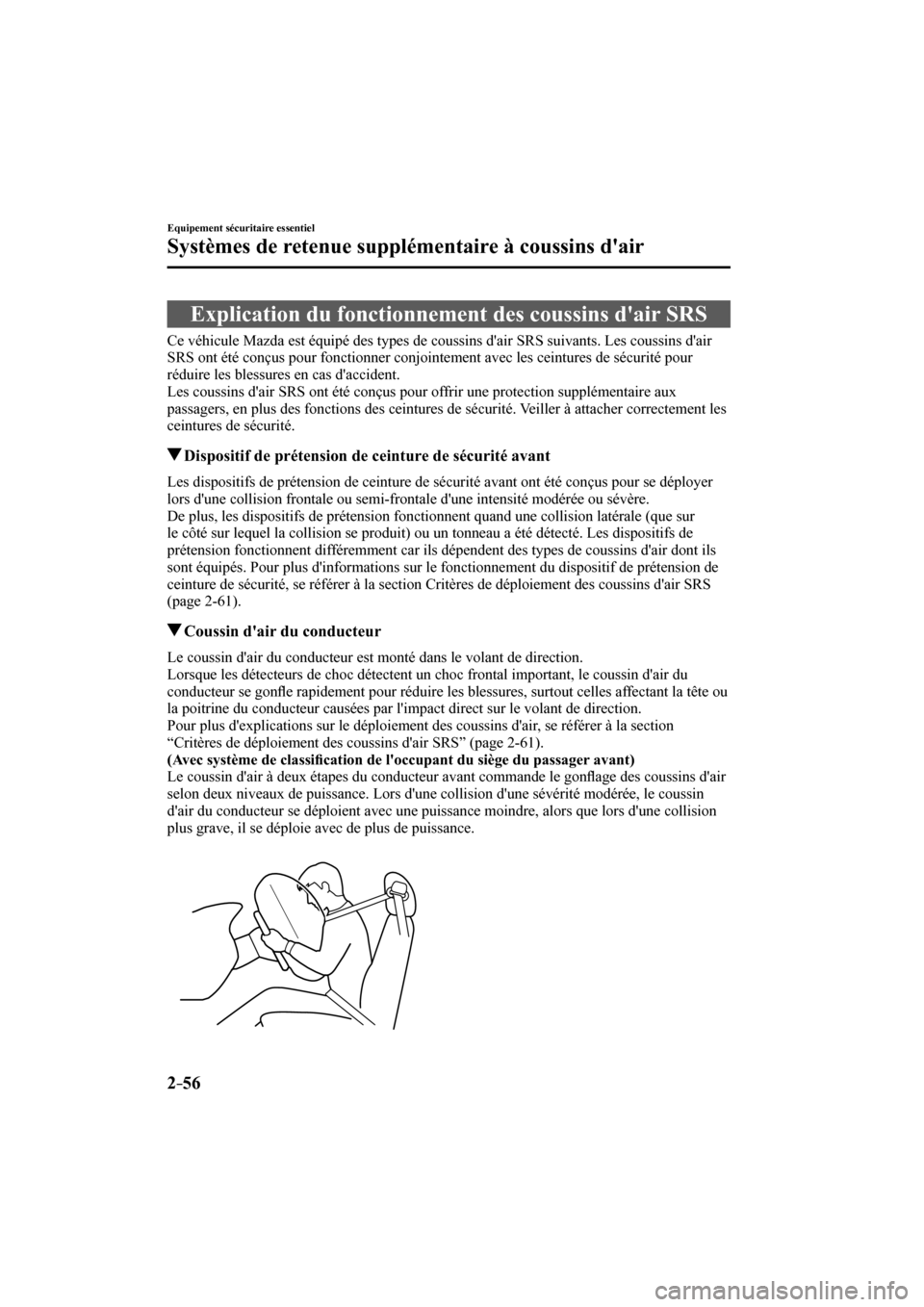

Explication du fonctionnement des coussins d'air SRS
Ce véhicule Mazda est équipé des types de coussins d'air SRS suivants. Les coussins d'air
SRS ont été conçus pour fonctionner conjointement avec les ceintures de sécurité pour
réduire les blessures en cas d'accident.
Les coussins d'air SRS ont été conçus pour offrir une protection supplémentaire aux
passagers, en plus des fonctions des ceintures de sécurité. Veiller à attacher correctement les
ceintures de sécurité.
Dispositif de prétension de ceinture de sécurité avant
Les dispositifs de prétension de ceinture de sécurité avant ont été conçus pour se déployer
lors d'une collision frontale ou semi-frontale d'une intensité modérée ou sévère.
De plus, les dispositifs de prétension fonctionnent quand une collision latérale (que sur
le côté sur lequel la collision se produit) ou un tonneau a été détecté. Les dispositifs de
prétension fonctionnent différemment car ils dépendent des types de coussins d'air dont ils
sont équipés. Pour plus d'informations sur le fonctionnement du dispositif de prétension de
ceinture de sécurité, se référer à la section Critères de déploiement des coussins d'air SRS
(page 2-61 ).
Coussin d'air du conducteur
Le coussin d'air du conducteur est monté dans le volant de direction.
Lorsque les détecteurs de choc détectent un choc frontal important, le coussin d'air du
conducteur se gonÀ e rapidement pour réduire les blessures, surtout celles affectant la tête ou
la poitrine du conducteur causées par l'impact direct sur le volant de direction.
Pour plus d'explications sur le déploiement des coussins d'air, se référer à la section
“Critères de déploiement des coussins d'air SRS” (page 2-61 ).
(Avec système de classi¿ cation de l'occupant du siège du passager avant)
Le coussin d'air à deux étapes du conducteur avant commande le gonÀ age des coussins d'air
selon deux niveaux de puissance. Lors d'une collision d'une sévérité modérée, le coussin
d'air du conducteur se déploient avec une puissance moindre, alors que lors d'une collision
plus grave, il se déploie avec de plus de puissance.


/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

2–57
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air

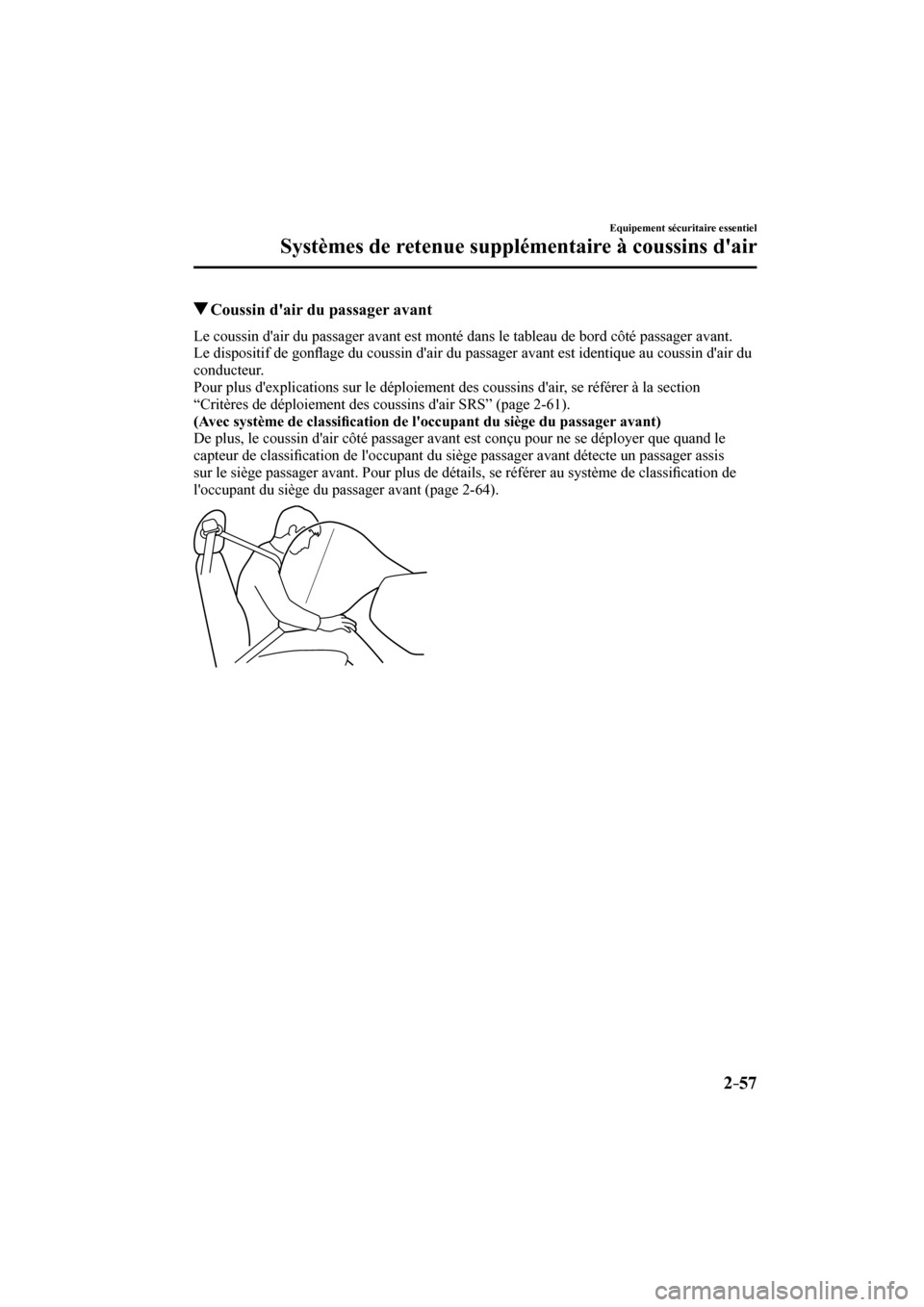

Coussin d'air du passager avant
Le coussin d'air du passager avant est monté dans le tableau de bord côté passager avant.
Le dispositif de gonÀ age du coussin d'air du passager avant est identique au coussin d'air du
conducteur.
Pour plus d'explications sur le déploiement des coussins d'air, se référer à la section
“Critères de déploiement des coussins d'air SRS” (page 2-61 ).
(Avec système de classi¿ cation de l'occupant du siège du passager avant)
De plus, le coussin d'air côté passager avant est conçu pour ne se déployer que quand le
capteur de classi¿ cation de l'occupant du siège passager avant détecte un passager assis
sur le siège passager avant. Pour plus de détails, se référer au système de classi¿ cation de
l'occupant du siège du passager avant (page 2-64 ).


/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD

2–58
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
*Certains modèles.
Coussins d'air latéraux *
Les coussins d'air latéraux sont montés sur les côtés extérieurs des dossiers de sièges avant.
Lorsque les détecteurs de choc des coussins d'air détectent un choc latéral important, le
système gonÀ e le coussin d'air latéral seulement du côté où le véhicule a subi le choc. Le
coussin d'air latéral se gonÀ e rapidement pour réduire les blessures risquant d'affecter la
poitrine du conducteur ou du passager avant, causées par l'impact direct sur les composants
de l'habitacle tels qu'une portière ou une fenêtre.
Pour plus d'explications sur le déploiement des coussins d'air, se référer à la section
“Critères de déploiement des coussins d'air SRS” (page 2-61 ).
(Avec système de classi¿ cation de l'occupant du siège du passager avant)
De plus, le coussin d'air latéral côté passager avant est conçu pour ne se déployer que quand
le capteur de classi¿ cation de l'occupant du siège passager avant détecte un passager assis
sur le siège passager avant. Pour plus de détails, se référer au système de classi¿ cation de
l'occupant du siège du passager avant (page 2-64 ).



/C\FCA(.(%(A'FKVKQPKPFD/C\FCA(.(%(A'FKVKQPKPFD
