952. Přístrojová deska
2
Přístrojová deska
IS200t_EE(OM53D77CZ)
■Indikátor otáček (modely F SPORT)
Když motor dosáhne nastavených
otáček, na otáčkoměru se zobrazí
kruhový indikátor.
Požadované otáčky motoru, při kte- rých se indikátor otáček začne zob-
razovat, je možné nastavit na na
multiinformačním displeji. ( S. 107)
■Špička otáček (modely F SPORT)
Když otáčky motoru dosáhnou nebo
překročí 5 000 ot/min, na přibližně
0,5 sekundy se zobrazí doznívání
obrazu otáčkoměru na nejvyšších
otáčkách motoru.
■Hlavní přístroj (modely F SPORT)
Posunuje se mezi polohami upro-
střed a vpravo.
Přepínání zobrazení

962. Přístrojová deska
IS200t_EE(OM53D77CZ)
Jas osvětlení přístrojového panelu je možné nastavit.
Tmavší
Jasnější
■Přístroje a displej svítí, když
Spínač motoru je v režimu ZAPALOVÁNÍ ZAPNUTO.
■Seřízení jasu přístrojového panelu
Úrovně jasu přístrojového panelu, když jsou koncová světla zapnuta a vypnuta, mohou
být seřízeny individuálně. Když je však okol í světlé (ve dne, atd.), zapnutím koncových
světel se jas přístroj ového panelu nezmění.
■Zobrazení venkovní teploty
V následujících situac ích nemusí být zobrazena správná venkovní teplota, nebo změna
zobrazení může trvat déle než normálně.
●Při zastavení nebo jízdě nízkou rychlostí (méně než 20 km/h)
●Když se venkovní teplota náhle změní (při vjezdu/výjezdu z garáže nebo tunelu, atd.)
■Vyskakovací zobrazení
●V některých situacích, např., když je provedeno ovládání spínače, se dočasně na multi-
informačním displeji nebo na obrazovce celkového/denního počítadla kilometrů (mo-
dely F SPORT) zobrazí vyskakovací zobrazení.
●Některá vyskakovací zobrazení mohou být zapnuta nebo vypnuta. ( S. 107)
■Přizpůsobení
Zobrazení přístroje může být přizpůso beno na multiinformačním displeji. (S. 107)
Ovládání osvětlení přístrojového panelu
1
2
UPOZORNĚNÍ
■Abyste zabránili poškození motoru a jeho součástí
●Nenechávejte ručičku otáčkoměru dosáhnout červené oblasti, která signalizuje ma-
ximální otáčky motoru.
●Motor se může přehřívat, po kud je ukazatel teploty chladicí kapaliny v červené ob-
lasti (H). V tom případě ihned vozidlo zast avte na bezpečném místě a až motor úplně
vychladne, zkontrolujte ho. ( S. 622)

972. Přístrojová deska
2
Přístrojová deska
IS200t_EE(OM53D77CZ)
Multiinformační displej ukazuje řidiči různé údaje týkající se jízdy, např. aktuální
venkovní teplotu. Multiinformační displej může být použit také pro změnu nasta-
vení zobrazení a jiná nastavení.
◆Kromě modelů F SPORT
Oblast zobrazení ikon menu
Zobrazují se následující položky. Když není zvolena ikona menu, zobrazí se venkovní teplota.
• Ikony menu ( S. 102)
•Venkovní teplota ( S. 93)
Oblast zobrazení obsahu
Volbou ikony menu se mohou zobrazovat různé informace. Kromě toho se v někte-
rých situacích budou zobrazovat výstražn á nebo sdělovací vyskakovací zobrazení.
• Obsah ikony menu ( S. 102) • Výstražné hlášení ( S. 560)
Oblast zobrazení indikátorů/zařazené polohy
Zobrazují se následující položky:
• Indikátory ( S. 88) • Zobrazení zařazené polohy ( S. 209)
• RSA (Asistent dopravních značek) (je-li ve výbavě) ( S. 269)
Multiinformační displej
Přehled funkcí
1
2
3

1002. Přístrojová deska
IS200t_EE(OM53D77CZ)
◆Používání oblasti zobrazení obsahu
Oblast zobrazení obsahu je ovládána použitím spínačů ovládání přístroje.
: Volba ikon menu
:Změna zobrazeného ob-
sahu, posun obrazovky
nahoru/dolů a posun kur-
zoru
Stisknutí: Zadat/Nastavit
Stisknutí a podržení: Vynulovat
Návrat na předchozí obrazovku
Stisknutím a podržením spínače se zo brazí první obrazovka zvolené ikony
menu.
Kromě modelů F SPORT
Stisknutí: Zobrazen í hlavní obrazovky
Stisknutí a podržení: Regi strace aktuální obrazovky jako hlavní obrazovky
Modely F SPORT
Posunutí hlavního přístroje
Když se hlavní přístroj posune doprava, ikony menu budou zobrazeny na levé straně.
■Registrace hlavní obrazovky (kromě modelů F SPORT)
Zobrazená hlavní obrazovka se může změnit na zaregistrovanou obrazovku
dle vašeho výběru.
Pro registraci obrazovky jako hlavní obrazovky zobrazte požadovanou obra-
zovku a stiskněte a podržte .
• Zobrazí se hlášení požadující potvrzení požadavku na registraci. Pokud zvolenou
obrazovku nelze zaregistrovat, zobraz í se hlášení o selhání registrace.
• Když nebyla zaregistrována žádná obrazovka, zobrazí se obrazovka informací o jízdě.
Použití multiinformačního displeje
1
2
3
4
4

1042. Přístrojová deska
IS200t_EE(OM53D77CZ)
*1:Vynulování: S. 101
*2: Zobrazenou spotřebu paliva používejte jako referenční.
*3: Když je do nádrže přidáno pouze malé množství paliva, zobrazení se nemusí aktuali-
zovat.
Když tankujete, vypněte spínač motoru. Pokud je vozidlo natankováno bez vypnutí
spínače motoru, zobrazení se nemusí aktualizovat.
*4: Tato vzdálenost je vypočítá na na základě vaší průměrné spotřeby paliva. V důsledku
toho může být skutečná vzdálenost, kterou můžete ujet, odlišná od té zobrazené.
■Indikátor Eko-jízdy
 S. 113
■Ukazatel tlaku přeplňování/ukazatel teploty motorového oleje/ukazatel
tlaku motorového olej e (je-li ve výbavě)*1
Ukazatel tlaku přeplňování
Ukazuje tlak přeplňování. Zobra-
zení změní barvu, pokud je pře-
kročen určitý tlak.
Ukazatel teploty motorového oleje
Ukazuje teplotu motorového ole-
je. Zobrazení bude blikat, pokud
teplota motorového oleje překročí
140 °C.
Ukazatel tlaku motorového oleje
Ukazuje tlak motorového oleje. Pokud tlak oleje poklesne, zazní bzučák
a zobrazí se výstražné hlášení. ( S. 560)
Toto zobrazení slouží pouze jako vodítko. V závislosti na faktorech, např. stav povr-
chu vozovky, teplota a rychlost vozidla, nemusí displej ukazovat aktuální stav vozi- dla.
*1: U modelů F SPORT není tato položka dostupná , když je hlavní přístroj v poloze upro-
střed.
1
2
3

1052. Přístrojová deska
2
Přístrojová deska
IS200t_EE(OM53D77CZ)
■Přetížení (je-li ve výbavě) *1
Zobrazuje boční přetížení vozidla.
Akcelerační přetížení vozidla
Aktuální hodnota přetížení (vypoč-
tená hodnota z předního/zadního
a levého/pravého přetížení)
Záznam maximálních přetížení
Toto zobrazení slouží pouze jako vodítko. V závislosti na faktorech, např. stav povr- chu vozovky, teplota a rychlost vozidla, nemusí displej ukazovat aktuální stav vozi-
dla.
●Vynulování záznamu maximálních přetížení
Pro vynulování záznamu stiskněte a držte .
●Funkce podržení špiček
Pokud jsou vyvinuta boční přetížení 0,5 G nebo větší, zobrazení hodnoty
přetížení se zbarví oranžově a bude podrženo 2 sekundy.
*1: U modelů F SPORT není tato položka dostupná, když je hlavní přístroj v poloze upro-
střed.
■Upozornění na kličkování (je-li ve výbavě)*1
Detekuje kličkování vozidla v jízdním pruhu, což je často zapříčiněno pokle-
sem úrovně pozornosti řidiče, a zobrazuje pokles pozornosti použitím sloup-
cového zobrazení.
Čím je sloupec kratší, tím více potřebuje řidič odpočinek.
Toto zobrazení je součástí systému LDA (Varování před opuštěním jízdního pruhu
s ovládáním řízení). Toto zobrazení se ob jeví, když jsou splněny podmínky kličková-
ní vozidla. ( S. 260)
*1: U modelů F SPORT není tato položka dostupná, když je hlavní přístroj v poloze upro-
střed.
■Polohy řazení
Zobrazuje aktuálně zařazenou polohu, když je řadicí páka v D nebo M.
1
2
3

1092. Přístrojová deska
2
Přístrojová deska
IS200t_EE(OM53D77CZ)

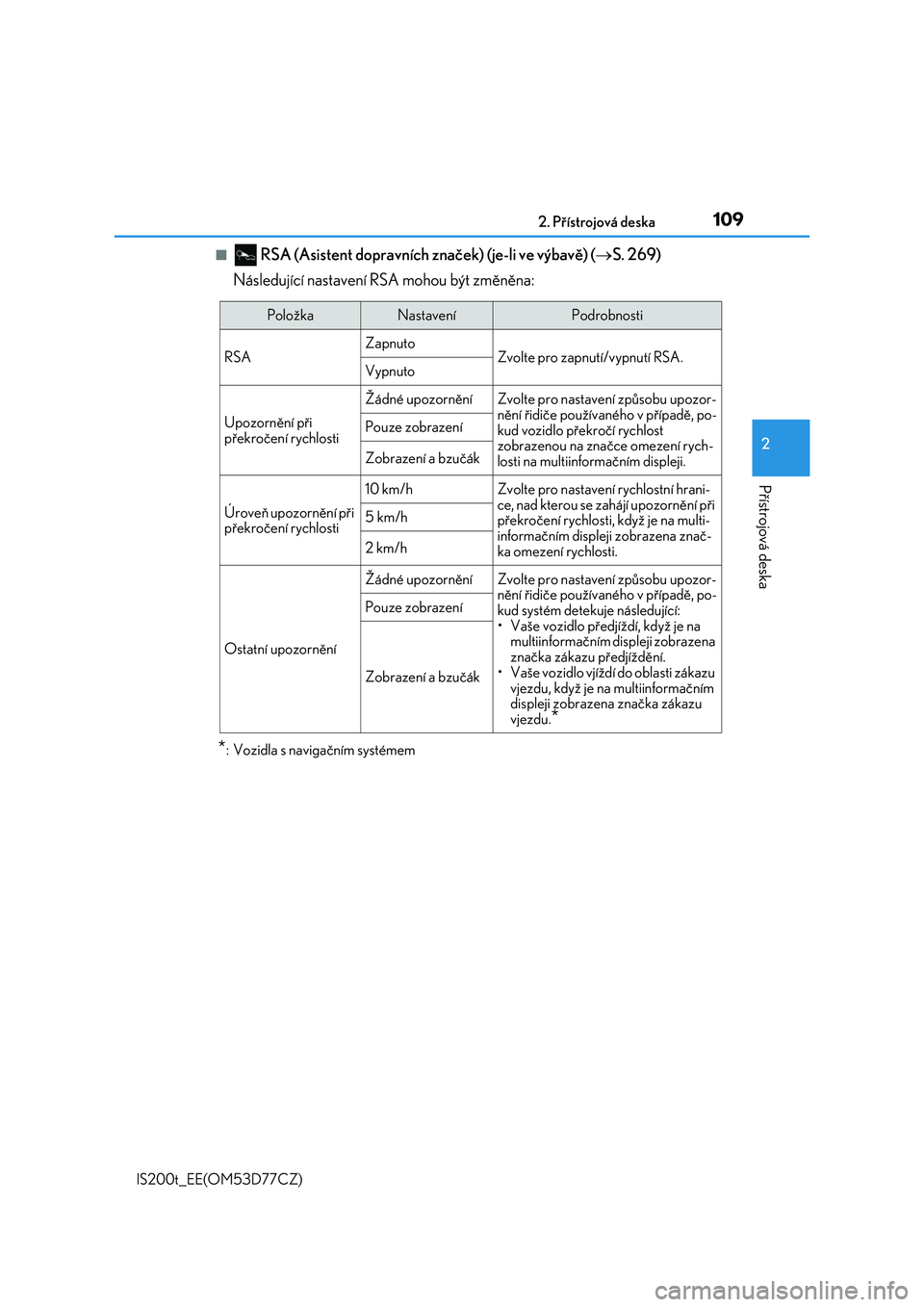

■ RSA (Asistent dopravních značek) (je-li ve výbavě) (S. 269)
Následující nastavení RSA mohou být změněna:
*: Vozidla s navigačním systémem
PoložkaNastaveníPodrobnosti
RSA Zapnuto Zvolte pro zapnutí/vypnutí RSA.Vypnuto
Upozornění při
překročení rychlosti
Žádné upozorněníZvolte pro nastavení způsobu upozor-
nění řidiče používaného v případě, po-
kud vozidlo překročí rychlost zobrazenou na značce omezení rych-
losti na multiinformačním displeji.
Pouze zobrazení
Zobrazení a bzučák
Úroveň upozornění při
překročení rychlosti
10 km/hZvolte pro nastavení rychlostní hrani-
ce, nad kterou se zahájí upozornění při překročení rychlosti, když je na multi-
informačním displeji zobrazena znač-
ka omezení rychlosti.
5 km/h
2 km/h
Ostatní upozornění
Žádné upozorněníZvolte pro nastavení způsobu upozor- nění řidiče používaného v případě, po-
kud systém detekuje následující:
• Vaše vozidlo předjíždí, když je na multiinformačním displeji zobrazena
značka zákazu předjíždění.
• Vaše vozidlo vjíždí do oblasti zákazu
vjezdu, když je na multiinformačním displeji zobrazena značka zákazu
vjezdu.*
Pouze zobrazení
Zobrazení a bzučák

1112. Přístrojová deska
2
Přístrojová deska
IS200t_EE(OM53D77CZ)
Vyskakovací zobrazení
Navigace na křižovat- ce (je-li ve výbavě)
Zvolte pro zapnutí/vypnutí vyskakova-
cího zobrazení.
Příchozí volání (je-li
ve výbavě)
Trvání
(je-li ve výbavě)
Stav
(je-li ve výbavě)
Seřízení jasu
Barva (kromě modelů F SPORT)2 dostupné barvyZvolte pro nastaven í barvy kurzoru na multiinformačním displeji.
Ručička (modely
F SPORT)3 dostupné barvyZvolte pro nastavení barvy ručičky
otáčkoměru.
Indikátor otáček
(modely F SPORT)
ZapnutoZvolte pro zapnutí/vypnutí indikátoru otáček. ( S. 95)Vypnuto
Nastavení otáček
Zvolte pro nastavení požadovaných
otáček motoru, při kterých se indiká- tor otáček zobrazí.
Volitelný rozsah otáček motoru:
2 000 ot/min až 6 100 ot/min
Špička otáček
(modely F SPORT)
ZapnutoZvolte pro zapnutí/vypnutí špičky otá-
ček. ( S. 95)Vypnuto
Výchozí nastaveníZvolte pro vynulování nastavení zobra-
zení přístroje do výchozího nastavení.
PoložkaNastaveníPodrobnosti
