421 6-3. Zelf uit te voeren onderhoud
6
Onderhoud en verzorging
GS450h_300h_OM_OM30F92E_(EE)
■De initialisatieprocedure (auto's met bandenspanningswaarschuwingssysteem)
●Voer de initialisatie uit na het op spanning brengen van de banden.
Zorg er daarnaast voor dat de banden koud zijn bij de initialisatie en bij het aanpassen
van de bandenspanning.
●Als u het contact tijdens de initialisatie per ongeluk UIT hebt gezet, dan is het niet nood-
zakelijk de initialisatie weer handmatig te starten, omdat de initialisatie automatisch wordt
herstart wanneer het contact de volgende keer AAN wordt gezet.
●Als u per ongeluk de initialisatie uitvoert wanneer initialiseren niet nodig is, breng de ban-
den dan op de juiste spanning wanneer ze koud zijn en voer de initialisatie opnieuw uit.
■Waarschuwingen bandenspanningswaarschuwingssysteem (indien aanwezig)
De eventuele waarschuwing van het bandenspanningswaarschuwingssysteem is geba-
seerd op de omstandigheden waaronder het systeem geïnitialiseerd is. Daarom laat het
systeem mogelijk zelfs een waarschuwing zien wanneer de bandenspanning niet laag
genoeg is of wanneer de druk hoger is dan de druk die was ingesteld tijdens het initialise-
ren van het systeem.
■Als de initialisatie van het bandenspanningswaarschuwingssysteem mislukt is
(auto's met bandenspanningswaarschuwingssysteem)
De initialisatie kan worden uitgevoerd in enkele minuten. In de volgende gevallen wor-
den de instellingen echter niet opgeslagen en zal het systeem niet goed werken. Laat, als
herhaalde pogingen de bandenspanning op te slaan mislukken, de auto nakijken door
een erkende Lexus-dealer of hersteller/reparateur of een andere naar behoren gekwali-
ficeerde en uitgeruste deskundige.
●De initialisatiemelding wordt tijdens de initialisatie niet weergegeven op het multi-infor-
matiedisplay.
●Na het initialiseren knippert het waarschuwingslampje lage bandenspanning gedu-
rende 1 minuut en blijft het tijdens het rijden nog gedurende 20 minuten branden.
■Registreren van identificatiecodes (auto's met bandenspannings-
waarschuwingssysteem)
De identificatiecodes van de bandenspanningssensoren en -zenders van twee sets ban-
den kunnen worden geregistreerd.
Als de identificatiecodes voor zowel de normale banden als de winterbanden vooraf zijn
geregistreerd, is het niet nodig om de identificatiecodes te registreren wanneer de nor-
male banden worden vervangen door winterbanden.
Neem voor meer informatie over het wijzigen van identificatiecodes contact op met een
erkende Lexus-dealer of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
■Verklaring voor het bandenspanningswaarschuwingssysteem
(auto's met bandenspanningswaarschuwingssysteem)
GS450h_300h_OM_OM30F92E_(EE).book Page 421 Tuesday, November 29, 2016 2:56 PM

4547-2. Stappen die genomen moeten worden in noodgevallen
GS450h_300h_OM_OM30F92E_(EE)

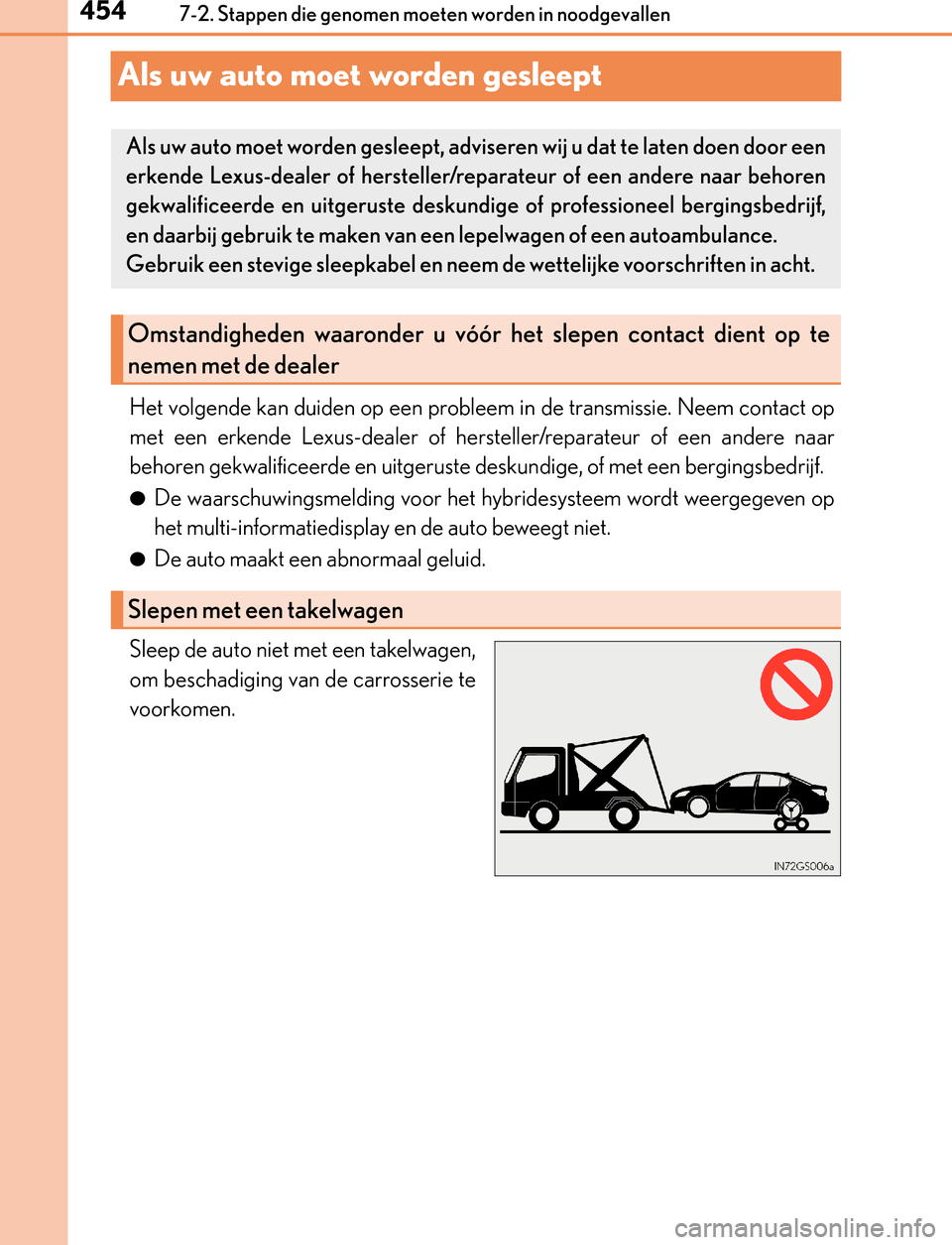

Als uw auto moet worden gesleept
Het volgende kan duiden op een probleem in de transmissie. Neem contact op
met een erkende Lexus-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige, of met een bergingsbedrijf.
●De waarschuwingsmelding voor het hybridesysteem wordt weergegeven op
het multi-informatiedisplay en de auto beweegt niet.
●De auto maakt een abnormaal geluid.
Sleep de auto niet met een takelwagen,
om beschadiging van de carrosserie te
voorkomen.
Als uw auto moet worden gesleept, adviseren wij u dat te laten doen door een
erkende Lexus-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige of professioneel bergingsbedrijf,
en daarbij gebruik te maken van een lepelwagen of een autoambulance.
Gebruik een stevige sleepkabel en neem de wettelijke voorschriften in acht.
Omstandigheden waaronder u vóór het slepen contact dient op te
nemen met de dealer
Slepen met een takelwagen
GS450h_300h_OM_OM30F92E_(EE).book Page 454 Tuesday, November 29, 2016 2:56 PM

4667-2. Stappen die genomen moeten worden in noodgevallen
GS450h_300h_OM_OM30F92E_(EE)

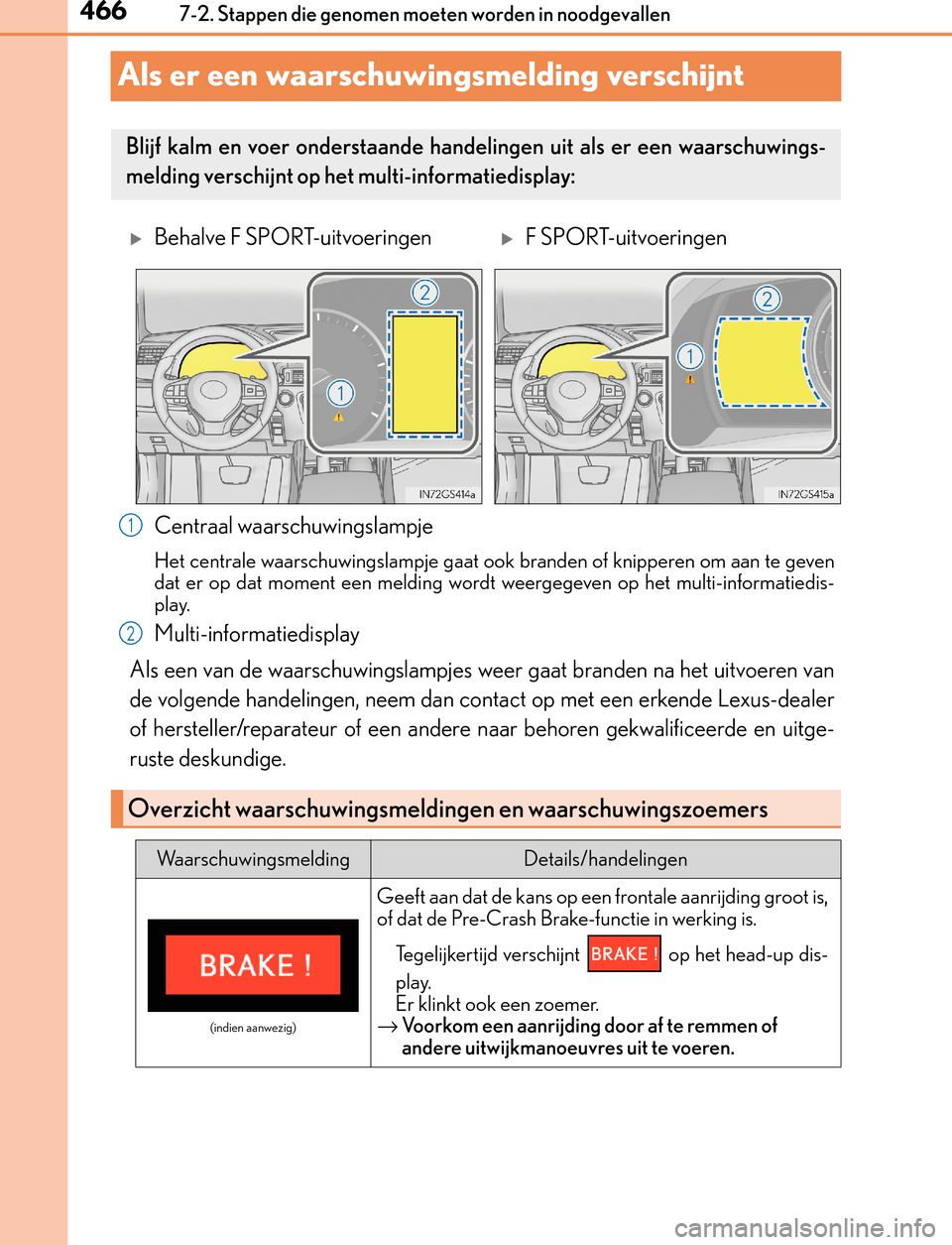

Als er een waarschuwingsmelding verschijnt
Centraal waarschuwingslampje
Het centrale waarschuwingslampje gaat ook branden of knipperen om aan te geven
dat er op dat moment een melding wordt weergegeven op het multi-informatiedis-
play.
Multi-informatiedisplay
Als een van de waarschuwingslampjes weer gaat branden na het uitvoeren van
de volgende handelingen, neem dan contact op met een erkende Lexus-dealer
of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
Blijf kalm en voer onderstaande handelingen uit als er een waarschuwings-
melding verschijnt op het multi-informatiedisplay:
Behalve F SPORT-uitvoeringenF SPORT-uitvoeringen
Overzicht waarschuwingsmeldingen en waarschuwingszoemers
1
2
WaarschuwingsmeldingDetails/handelingen
(indien aanwezig)
Geeft aan dat de kans op een frontale aanrijding groot is,
of dat de Pre-Crash Brake-functie in werking is.
Tegelijkertijd verschijnt op het head-up dis-
play.
Er klinkt ook een zoemer.
→Voorkom een aanrijding door af te remmen of
andere uitwijkmanoeuvres uit te voeren.
GS450h_300h_OM_OM30F92E_(EE).book Page 466 Tuesday, November 29, 2016 2:56 PM

4677-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
GS450h_300h_OM_OM30F92E_(EE)
(indien aanwezig)
Geeft aan dat uw auto de voorligger te dicht nadert
(in de afstandsregelmodus)
Tegelijkertijd verschijnt op het head-up display
(de afbeelding knippert).
Er klinkt ook een zoemer.
→Trap het rempedaal in om de snelheid te verlagen.
(indien aanwezig)
Geeft aan dat de auto van de rijstrook is afgeweken
(terwijl het LKA-systeem [Lane Keeping Assist] in
werking is)
De rijstrookmarkering aan de zijde die de auto
overschrijdt, gaat oranje knipperen.
Tegelijkertijd verschijnt op het head-up
display (de afbeelding knippert).
Er klinkt ook een zoemer.
→Controleer de omgeving van de auto en rijd terug
naar de rijstrook binnen de markeringen.
Geeft aan dat er een storing aanwezig is in het rem-
systeem
Er klinkt ook een zoemer.
→Laat de auto controleren door een erkende Lexus-
dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskun-
dige.
Doorrijden met de auto kan gevaarlijk zijn.
WaarschuwingsmeldingDetails/handelingen
(Knippert)
GS450h_300h_OM_OM30F92E_(EE).book Page 467 Tuesday, November 29, 2016 2:56 PM

5287-2. Stappen die genomen moeten worden in noodgevallen
GS450h_300h_OM_OM30F92E_(EE)
Controleer of de selectiehendel in stand P staat en trap het rempedaal in.
Raak de startknop aan met de zijde
van de elektronische sleutel met
daarop het Lexus-embleem.
Wanneer de elektronische sleutel wordt
gedetecteerd, klinkt er een zoemer en
wordt het contact AAN gezet.
Wanneer het Smart entry-systeem met
startknop is uitgeschakeld via de per-
soonlijke voorkeursinstellingen, wordt
het contact in stand ACC gezet.
Trap het rempedaal stevig in en controleer of op het multi-informatie-
display wordt weergegeven.
Druk op de startknop.
Neem contact op met een erkende Lexus-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige als het hybride-
systeem nog steeds niet kan worden gestart.
■Uitschakelen van het hybridesysteem
Zet de selectiehendel in stand P en druk op de startknop zoals u normaal doet bij het uit-
schakelen van het hybridesysteem.
■Vervangen van de sleutelbatterij
Omdat deze procedure een noodmaatregel is, wordt geadviseerd de batterij van de
elektronische sleutel zo snel mogelijk te laten vervangen als deze ontladen is.
(→Blz. 435)
■Alarm (indien aanwezig)
Het alarmsysteem wordt niet ingeschakeld als de mechanische sleutel wordt gebruikt
om de portieren of de achterklep te vergrendelen.
Het alarm kan worden geactiveerd als een portier of de achterklep met de mechanische
sleutel wordt ontgrendeld terwijl het alarmsysteem is ingeschakeld. (→Blz. 91)
■Wijzigen van de standen van het contact
Laat het rempedaal los en druk tijdens stap hierboven op de startknop.
Het hybridesysteem wordt niet ingeschakeld en de stand verandert iedere keer dat de
knop wordt ingedrukt. (→Blz. 218)
■Als de elektronische sleutel niet goed werkt
●Controleer of het Smart entry-systeem met startknop niet is uitgeschakeld via de per-
soonlijke voorkeursinstellingen. Is de functie uitgeschakeld, schakel hem dan in.
(Systemen met mogelijkheden voor persoonlijke voorkeursinstellingen: →Blz. 561)
●Controleer of de energiebesparende functie voor de batterij is ingeschakeld. Is de
functie ingeschakeld, schakel hem dan uit. (→Blz. 154)
Starten van het hybridesysteem
1
2
3
4
3
GS450h_300h_OM_OM30F92E_(EE).book Page 528 Tuesday, November 29, 2016 2:56 PM

535
7 7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
GS450h_300h_OM_OM30F92E_(EE)
Als uw auto oververhit raakt
●De naald van de koelvloeistoftemperatuurmeter (→Blz. 104) komt in het
rode gebied of u merkt dat het hybridesysteem minder vermogen levert. (De
auto accelereert bijvoorbeeld niet als het gaspedaal wordt ingetrapt.)
●“Engine Coolant Temp High Stop in a Safe Place See Owner’s Manual” (Koel-
vloeistoftemperatuur te hoog. Breng auto op veilige plaats tot stilstand. Raad-
pleeg handleiding) of “Hybrid System Overheated Reduced Output Power”
(Hybridesysteem oververhit. Gereduceerd uitgangsvermogen) (→Blz. 466)
wordt op het multi-informatiedisplay weergegeven.
●Er komt stoom onder de motorkap uit.
■Als de naald van de koelvloeistoftemperatuurmeter in het rode gebied
komt of “Engine Coolant Temp High Stop in a Safe Place See Owner’s
Manual” (Koelvloeistoftemperatuur te hoog. Breng auto op veilige plaats
tot stilstand. Raadpleeg handleiding) op het multi-informatiedisplay wordt
weergegeven
Breng de auto op een veilige plaats tot stilstand en schakel de airconditio-
ning en vervolgens het hybridesysteem uit.
Als er stoom te zien is:
Open, nadat de stoom is verdwenen, voorzichtig de motorkap.
Als er geen stoom te zien is:
Open voorzichtig de motorkap.
Controleer nadat het hybridesysteem voldoende is afgekoeld de slangen
en het koelsysteem op sporen van lekkage.
Radiateur
Koelventilatoren
Neem bij lekkage van een grote
hoeveelheid koelvloeistof onmid-
dellijk contact op met een
erkende Lexus-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uit-
geruste deskundige.
Het volgende kan erop duiden dat de auto oververhit raakt.
Correctieprocedures
1
2
3
1
2
GS450h_300h_OM_OM30F92E_(EE).book Page 535 Tuesday, November 29, 2016 2:56 PM

5377-2. Stappen die genomen moeten worden in noodgevallen
7
Bij problemen
GS450h_300h_OM_OM30F92E_(EE)

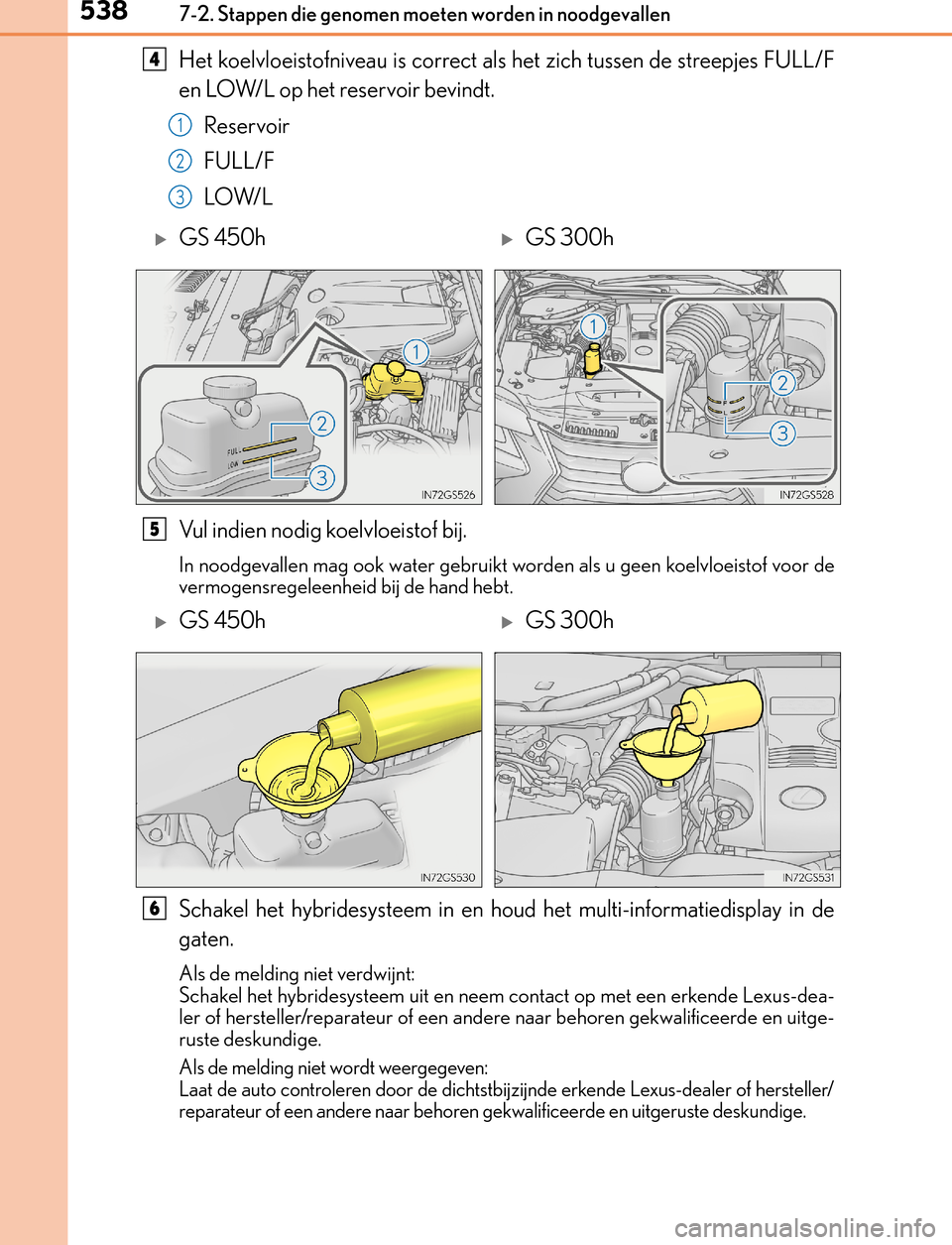

Schakel het hybridesysteem en de airconditioning in en controleer of de
koelventilatoren van de radiateur draaien en of er geen koelvloeistof lekt
uit de radiateur of de slangen.
De koelventilatoren gaan draaien als de airconditioning wordt ingeschakeld direct
na een koude start. Controleer of de ventilatoren draaien door ernaar te luisteren
en te voelen of er luchtstroom is. Schakel als u hier niet zeker van bent de aircondi-
tioning nog een aantal keer in en uit. (De ventilatoren werken mogelijk niet bij tem-
peraturen beneden het vriespunt.)
Als de koelventilatoren niet draaien:
Schakel het hybridesysteem onmiddellijk uit en neem contact op met een
erkende Lexus-dealer of hersteller/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Als de ventilatoren draaien:
Laat de auto controleren door de dichtstbijzijnde erkende Lexus-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uit-
geruste deskundige.
■Als “Hybrid System Overheated Reduced Output Power (Hybridesysteem
oververhit. Gereduceerd uitgangsvermogen)” wordt weergegeven op het
multi-informatiedisplay
Breng de auto op een veilige plaats tot stilstand.
Schakel het hybridesysteem uit en open de motorkap voorzichtig.
Controleer nadat het hybridesysteem is afgekoeld de slangen en het radia-
teurblok (radiateur) op sporen van lekkage.
Radiateur
Koelventilatoren
Neem bij lekkage van een grote
hoeveelheid koelvloeistof onmid-
dellijk contact op met een
erkende Lexus-dealer of herstel-
ler/reparateur of een andere naar
behoren gekwalificeerde en uit-
geruste deskundige.
6
7
1
2
3
1
2
GS450h_300h_OM_OM30F92E_(EE).book Page 537 Tuesday, November 29, 2016 2:56 PM

5387-2. Stappen die genomen moeten worden in noodgevallen
GS450h_300h_OM_OM30F92E_(EE)
Het koelvloeistofniveau is correct als het zich tussen de streepjes FULL/F
en LOW/L op het reservoir bevindt.
Reservoir
FULL/F
LOW/ L
Vul indien nodig koelvloeistof bij.
In noodgevallen mag ook water gebruikt worden als u geen koelvloeistof voor de
vermogensregeleenheid bij de hand hebt.
Schakel het hybridesysteem in en houd het multi-informatiedisplay in de
gaten.
Als de melding niet verdwijnt:
Schakel het hybridesysteem uit en neem contact op met een erkende Lexus-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige.
Als de melding niet wordt weergegeven:
Laat de auto controleren door de dichtstbijzijnde erkende Lexus-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
4
1
2
3
GS 450hGS 300h
5
GS 450hGS 300h
6
GS450h_300h_OM_OM30F92E_(EE).book Page 538 Tuesday, November 29, 2016 2:56 PM
