2017 Hyundai Sonata LF쏘나타 디스플레이 오디오 2.0 (in Korean)

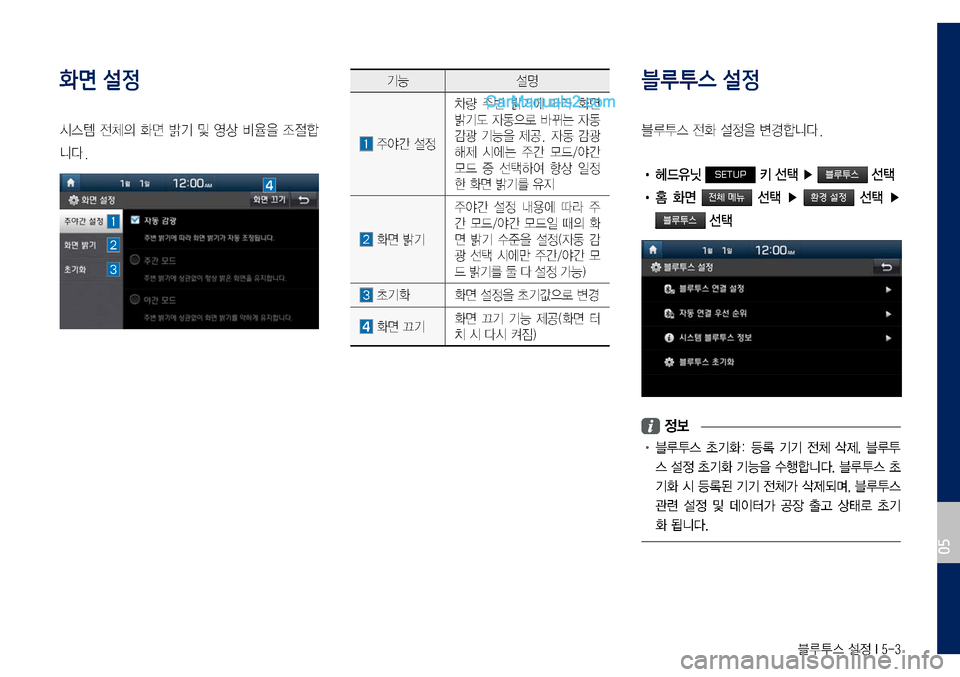

블루투스 설정 I 5-3
화면 설정
시스템 전체의 화면 밝기 및 영상 비율을 조절합
니다.
기능설명
주야간 설정
차량 주변 밝기에 따라 화면 밝기도 자동으로 바뀌는 자동 감광 기능을 제공. 자동 감광 해제 시에는 주간 모드/야간 모드 중 선택하여 항상 일정한 화면 밝기를 유지
화면 밝기
주야간 설정 내용에 따라 주간 모드/야간 모드일 때의 화면 밝기 수준을 설정(자동 감광 선택 시에만 주간/야간 모드 밝기를 둘 다 설정 가능)
초기화화면 설정을 초기값으로 변경
화면 끄기화면 끄기 기능 제공(화면 터치 시 다시 켜짐)
블루투스 설정
블루투스 전화 설정을 변경합니다.
• 헤드유닛 SETUP 키 선택 ▶ 선택
• 홈 화면 선택 ▶ 선택 ▶
선택
정보
• 블루투스 초기화: 등록 기기 전체 삭제, 블루투
스 설정 초기화 기능을 수행합니다. 블루투스 초
기화 시 등록된 기기 전체가 삭제되며, 블루투스
관련 설정 및 데이터가 공장 출고 상태로 초기
화 됩니다.
05
:.R

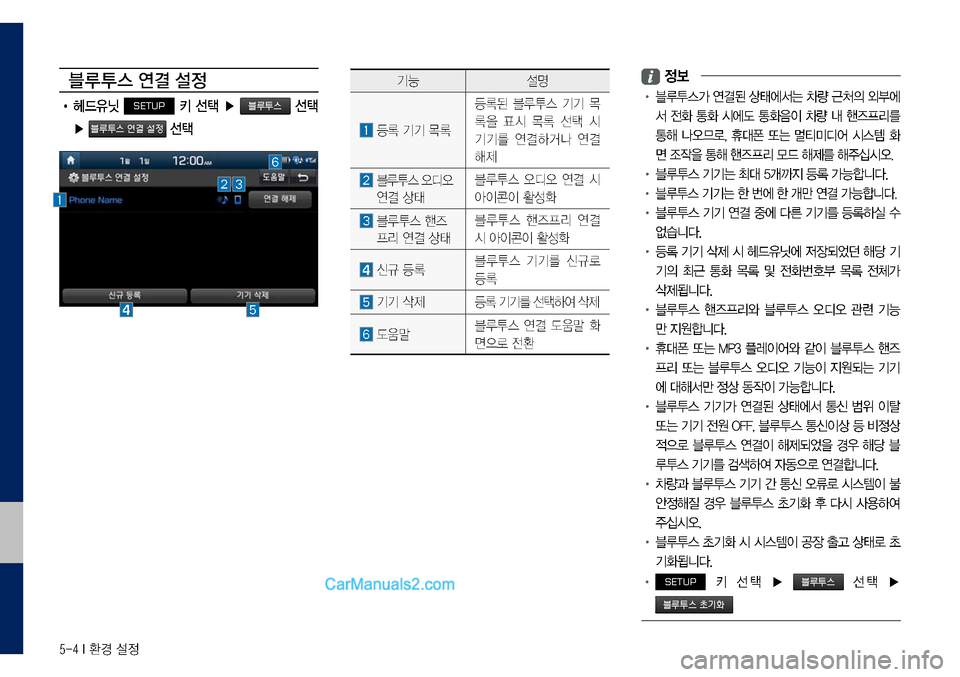

5-4 I 환경 설정
블루 투스 연결 설정
• 헤드유닛 SETUP 키 선택 ▶ 선택
▶ 선택
기능설명
등록 기기 목록
등록된 블루투스 기기 목
록을 표시 목록 선택 시
기기를 연결하거나 연결
해제
블루투스 오디오
연결 상태
블루투스 오디오 연결 시
아이콘이 활성화
블루투스 핸즈
프리 연결 상태
블루투스 핸즈프리 연결
시 아이콘이 활성화
신규 등록블루투스 기기를 신규로
등록
기기 삭제등록 기기를 선택하여 삭제
도움말블루투스 연결 도움말 화
면으로 전환
정보
• 블루투스가 연결된 상태에서는 차량 근처의 외부에
서 전화 통화 시에도 통화음이 차량 내 핸즈프리를
통해 나오므로, 휴대폰 또는 멀티미디어 시스템 화
면 조작을 통해 핸즈프리 모드 해제를 해주십시오.
• 블루투스 기기는 최대 5개까지 등록 가능합니다.
• 블루투스 기기는 한 번에 한 개만 연결 가능합니다.
• 블루투스 기기 연결 중에 다른 기기를 등록하실 수
없습니다.
•
등록 기기 삭제 시 헤드유닛에 저장되었던 해당 기
기의 최근 통화 목록 및 전화번호부 목록 전체가
삭제됩니다.
•
블루투스 핸즈프리와 블루투스 오디오 관련 기능
만 지원합니다.
• 휴대폰 또는 MP3 플레이어와 같이 블루투스 핸즈
프리 또는 블루투스 오디오 기능이 지원되는 기기
에 대해서만 정상 동작이 가능합니다.
• 블루투스 기기가 연결된 상태에서 통신 범위 이탈
또는 기기 전원 OFF, 블루투스 통신이상 등 비정상
적으로 블루투스 연결이 해제되었을 경우 해당 블
루투스 기기를 검색하여 자동으로 연결합니다.
• 차량과 블루투스 기기 간 통신 오류로 시스템이 불
안정해질 경우 블루투스 초기화 후 다시 사용하여
주십시오.
•
블루투스 초기화 시 시스템이 공장 출고 상태로 초
기화됩니다.
• SETUP 키 선택 ▶ 선택 ▶
1A3A150E2E521ECA
1A3A150E2E521ECA0001221608D600011D4A243B
1A3A150E2E521ECA
1A3A150E2E521ECA0001292E0A56327A

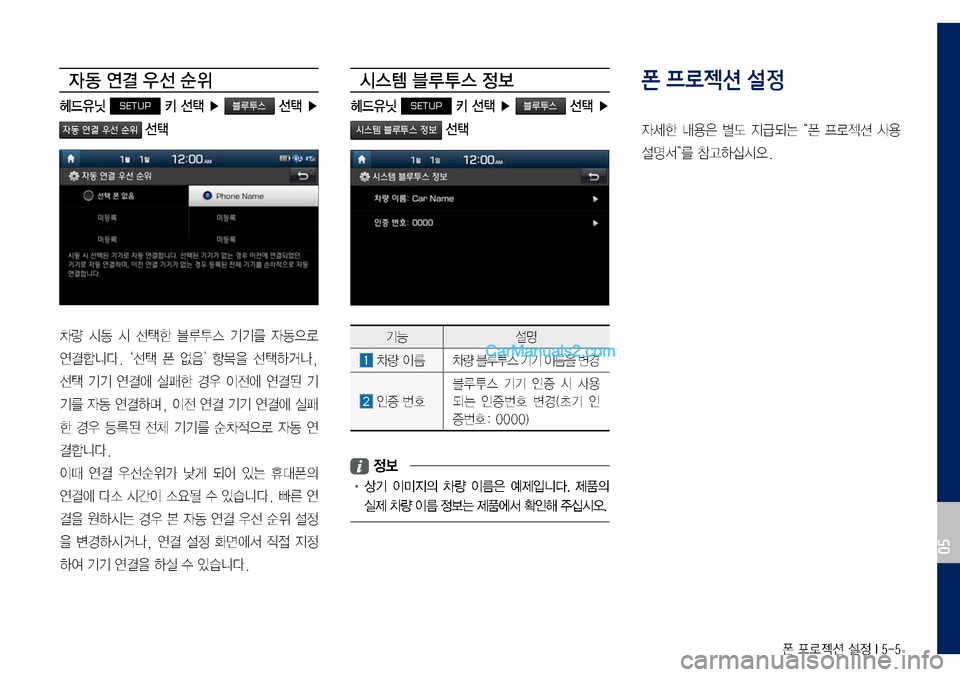

폰 프로젝션 설정 I 5-5
자 동 연결 우 선 순위
헤드유닛 SETUP 키 선택 ▶ 선택 ▶
선택
차량 시동 시 선택한 블루투스 기기를 자동으로
연결합니다. ‘선택 폰 없음’ 항목을 선택하거나,
선택 기기 연결에 실패한 경우 이전에 연결된 기
기를 자동 연결하며, 이전 연결 기기 연결에 실패
한 경우 등록된 전체 기기를 순차적으로 자동 연
결합니다.
이때 연결 우선순위가 낮게 되어 있는 휴대폰의
연결에 다소 시간이 소요될 수 있습니다. 빠른 연
결을 원하시는 경우 본 자동 연결 우선 순위 설정
을 변경하시거나, 연결 설정 화면에서 직접 지정
하여 기기 연결을 하실 수 있습니다.
시스템 블루 투스 정보
헤드유닛 SETUP 키 선택 ▶ 선택 ▶
선택
기능설명
차량 이름차량 블루투스 기기 이름을 변경
인증 번호
블루투스 기기 인증 시 사용
되는 인증번호 변경(초기 인
증번호: 0000)
정보
• 상기 이미지의 차량 이름은 예제입니다. 제품의
실제 차량 이름 정보는 제품에서 확인해 주십시오.
폰 프로젝션 설정
자세한 내용은 별도 지급되는 “폰 프로젝션 사용
설명서”를 참고하십시오.
05
:.R

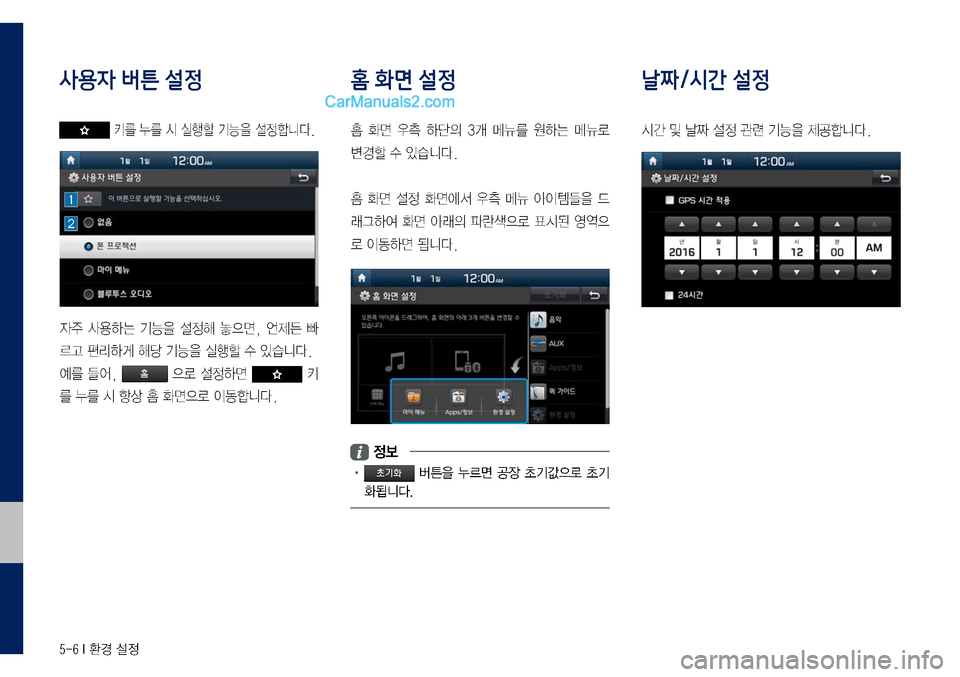

5-6 I 환경 설정
사용자 버튼 설정
키를 누를 시 실행할 기능을 설정합니다.
자주 사용하는 기능을 설정해 놓으면, 언제든 빠
르고 편리하게 해당 기능을 실행할 수 있습니다.
예를 들어, 으로 설정하면 키
를 누를 시 항상 홈 화면으로 이동합니다.
홈 화면 설정
홈 화면 우측 하단의 3개 메뉴를 원하는 메뉴로
변경할 수 있습니다.
홈 화면 설정 화면에서 우측 메뉴 아이템들을 드
래그하여 화면 아래의 파란색으로 표시된 영역으
로 이동하면 됩니다.
정보
• 버튼을 누르면 공장 초기값으로 초기
화됩니다.
날짜/시간 설정
시간 및 날짜 설정 관련 기능을 제공합니다.
2n
).
V2z

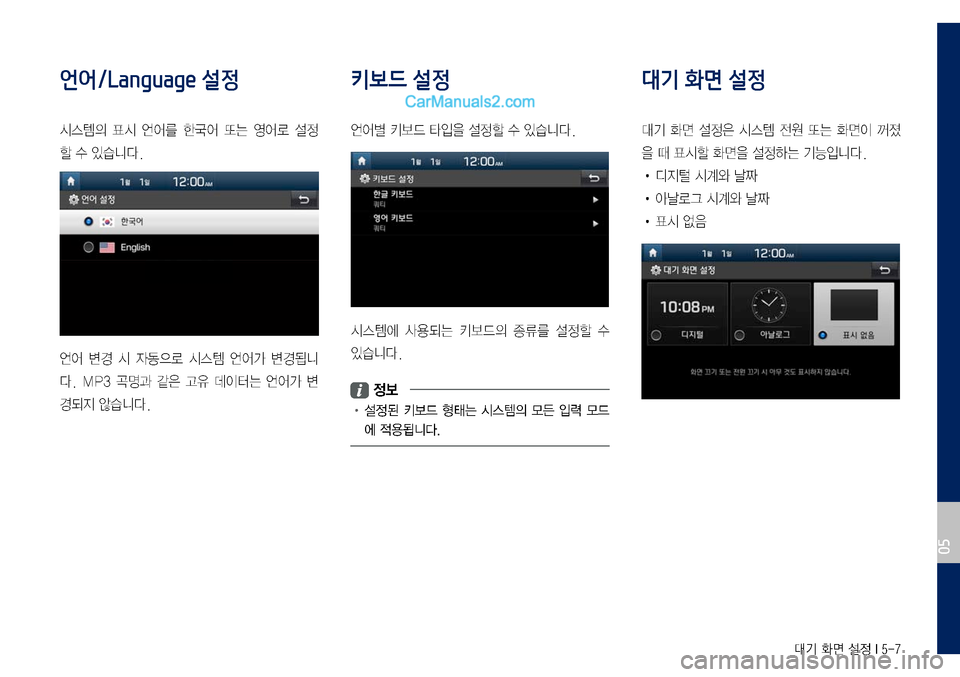

대기 화면 설정 I 5-7
언어/Language 설정
시스템의 표시 언어를 한국어 또는 영어로 설정
할 수 있습니다.
언어 변경 시 자동으로 시스템 언어가 변경됩니
다. MP3 곡명과 같은 고유 데이터는 언어가 변
경되지 않습니다.
키보드 설정
언어별 키보드 타입을 설정할 수 있습니다.
시스템에 사용되는 키보드의 종류를 설정할 수
있습니다.
정보
• 설정된 키보드 형태는 시스템의 모든 입력 모드
에 적용됩니다.
대기 화면 설정
대기 화면 설정은 시스템 전원 또는 화면이 꺼졌
을 때 표시할 화면을 설정하는 기능입니다.
• 디지털 시계와 날짜
• 아날로그 시계와 날짜
• 표시 없음
05

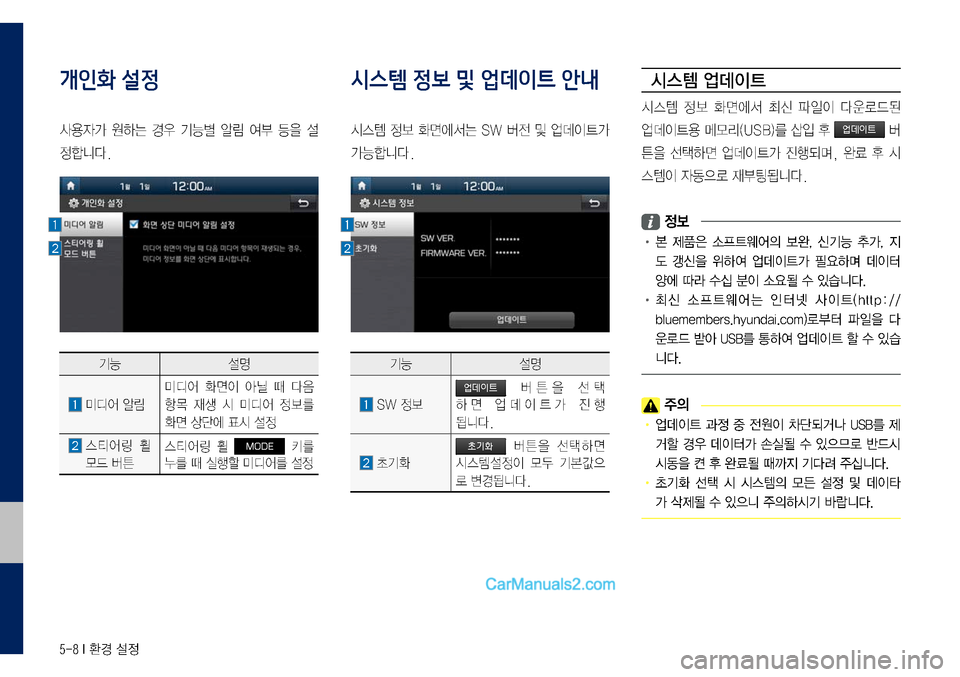

5-8 I 환경 설정
개인화 설정
사용자가 원하는 경우 기능별 알림 여부 등을 설
정합니다.
기능설명
미디어 알림
미디어 화면이 아닐 때 다음
항목 재생 시 미디어 정보를
화면 상단에 표시 설정
스티어링 휠
모드 버튼
스티어링 휠 MODE 키를
누를 때 실행할 미디어를 설정
시스템 정보 및 업데이트 안내
시스템 정보 화면에서는 SW 버전 및 업데이트가
가능합니다.
기능설명
SW 정보
버튼을 선택
하면 업데이트가 진행
됩니다.
초기화
버튼을 선택하면
시스템설정이 모두 기본값으
로 변경됩니다.
시스템 업데이트
시스템 정보 화면에서 최신 파일이 다운로드된
업데이트용 메모리(USB)를 삽입 후 버
튼을 선택하면 업데이트가 진행되며, 완료 후 시
스템이 자동으로 재부팅됩니다.
정보
• 본 제품은 소프트웨어의 보완, 신기능 추가, 지
도 갱신을 위하 여 업데 이트가 필요 하며 데이 터
양에 따라 수십 분이 소요될 수 있습니다.
• 최신 소프트웨어는 인터넷 사이트(http://
bluemembers.hyundai.com)로부터 파일을 다
운로드 받아 USB를 통하여 업데이트 할 수 있습
니다.
주의
• 업데이트 과정 중 전원이 차단되거나 USB를 제
거할 경우 데이터가 손실될 수 있으므로 반드시
시동을 켠 후 완료될 때까지 기다려 주십니다.
• 초기화 선택 시 시스템의 모든 설정 및 데이타
가 삭제될 수 있으니 주의하시기 바랍니다.
!

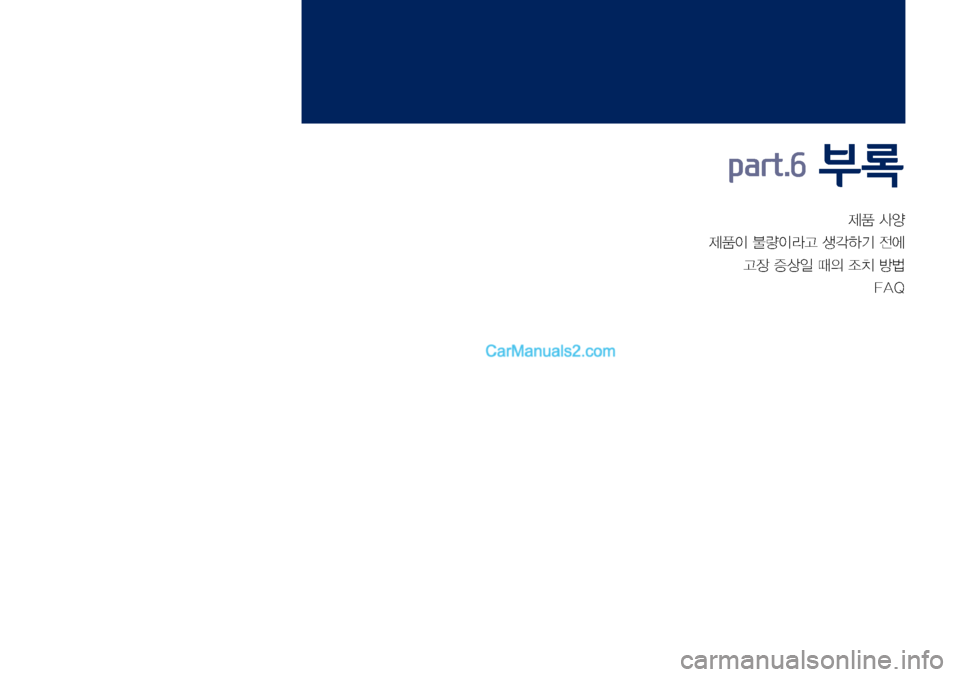

제품 사양
제품이 불량이라고 생각하기 전에
고장 증상일 때의 조치 방법
FAQ
part.6 부록

6-2 I 부록
제품 사양
액정 디스플레이 부
라디오 부
공통부
블루투스 부
KC 인증 부
기자재 명칭특정소출력 무선기기
(무선데이터통신시스템용 무선기기)
기본모델명ADB10C1DG
인증번호 MSIP-CMM-HMO-ADB10C1DG
상호 또는 성명현대모비스㈜
제조자/제조국가 현대모비스㈜/한국
주의
• 해당 무선설비는 전파혼신 가능성이 있으므로 인명 안전과 관련된 서비스는
할 수 없습니다.
부록
화면크기7인치(152.4 X 91.44 mm)
화소수384,000 pixels(해상도: 800 x 480)
구동방식TFT(박막 트랜지스터) 액티브 매트릭스 방식
시야각좌/우, 상/하: 89˚
내부조명LED
전원공급DC 14.4 V동작전원DC 9 V~DC 16 V
소비전류2.5 A암전류1 mA 이하
동작온도범위-20℃~+70℃ 보존온도범위-40℃~+85℃
외형치수
208 ×139.2 ×148.5 mm
중량1.65 kg
주파수 범위2402~2480 MHz지원 블루투스
규격 3.0
지원 프로파일핸즈프리(1.6), A2DP(1.2), AVRCP(1.4), PBAP(1.0)
Bluetooth
Power
Class 2
-6 ~ 4 dBm안테나 전력3 mW
채널수
79개
수신채널FM: 87.5 MHz~108.0 MHz(Step: 100 kHz)
AM: 531 kHz~1602 kHz(Step: 9 kHz)
감도FM: 10 dBuV이하 / AM: 40 dBu EMF 이하
왜율2% 이내
