Aracınızın güvenlik özellikleri
hAraçtaki gerçek hava yastıkları şekildekin-
den farklı olabilir.
Yan darbe ve perde hava yastığı
(varsa)
Yan darbe ve/veya perde hava yas-
tıkları, yan darbe sensörleri tarafın-
dan, belirli bir şiddete, hıza ve açıya
sahip bir darbe hissedildiği zaman
açılırlar.Ön hava yastıkları (sürücü ve yolcu
hava yastıkları) sadece önden çar-
pışmalarda açılacak şekilde tasar-
lanmış olmasına rağmen, önden
çarpma sensörleri yeterli şiddette bir
darbe algılarsa, başka türlü çarpış-
malarda da açılabilir. Yan hava yas-
tıkları (yan darbe ve/veya perde hava
yastıkları) sadece yandan çarpışma-
larda açılacak şekilde tasarlanmıştır,
ancak yandan çarpma sensörleri ye-
terli şiddette bir darbe algılarsa,
başka türlü çarpışmalarda da açıla-
bilir.
Eğer araç şasisi tümseklerden veya
düzgün olmayan yollardaki nesneler-
den veya kaldırımdan darbe alırsa,
hava yastıkları açılabilir. İstenmeyen
hava yastığı açılmalarını önlemek
için düzgün olmayan yollarda veya
araç trafiği için tasarlanmamış yü-
zeylerde dikkatli sürünüz.
]NOT - Devrilme sensörü
(varsa)
Yan darbe ve perde hava yastıkları
devrilme sensörünün bir devrilmeyi
algıladığında da şişecek şekilde ta-
sarlanmıştır.
Hava yastığı açılmama şartları
• Bazı düşük hızdaki çarpışmalarda
hava yastığı açılmayabilir. Hava
yastıkları böyle durumlarda açıl-
mayacak şekilde tasarlanmıştır.
Çünkü bu tür çarpışmalarda em-
niyet kemerinin ötesinde bir koru-
ma sağlamayabilirler.
1VQA2086
OVQ036018N
OHM032072

Aracınızın güvenlik özellikleri
70 3
• Hava yastıkları arkadan çarpmalar-
da açılacak şekilde tasarlanma-
mıştır. Çünkü yolcular darbenin
şiddetiyle arkaya doğru hareket
ederler. Bu durumda, açılan hava
yastıkları herhangi bir ilave koruma
sağlayamazlar.• Ön hava yastıkları yandan çarp-
malarda açılmayabilir, çünkü yolcu-
lar çarpışmanın olduğu yöne doğru
hareket ederler ve böylece yandan
çarpmalarda ön hava yastığının
açılması herhangi bir ilave koruma
sağlayamaz.
• Ancak, yan darbe ve perde hava
yastıkları varsa, darbenin şiddeti-
ne, aracın hızına ve çarpma açısı-
na bağlı olarak hava yastıkları açı-
labilir.• Açılı çarpışmalarda, darbenin şid-
deti yolcuları hava yastığının ilave
bir koruma sağlayamayacağı bir
yöne hareket ettirebilir, bu durum-
da sensörler herhangi bir hava yas-
tığını açmayabilir.
OUN0360871VQA2089OVQ036018N

371
Aracınızın güvenlik özellikleri
• Darbeden hemen önce sürücüler
genellikle sert fren yaparlar. Böyle
bir sert frenleme, aracın ön kıs-
mının alçalmasına ve yerden yük-
sekliği kendisinden fazla olan bir
aracın altına girmesine neden olur.
Bu tür durumlarda hava yastığı
açılmayabilir. Çünkü sensörlerin
algıladığı hız kesme kuvvetleri bu
tür “altına girme” çarpışmalarını
azaltabilir.• Devrilme kazalarında ön hava yas-
tıkları açılmayabilir, çünkü ön hava
yastığının açılması yolculara ek bir
koruma sağlamayacaktır.
]NOT - Devrilme sensörü
(varsa)
Ancak yan darbe ve perde hava yas-
tıkları donatımı var ise, bir devrilme
halinde devrilme sensörleri tarafın-
dan tetiklendikleri takdirde hava
yastıkları şişebilir.
]NOT - Devrilme sensörsüz
Ancak, araç donanımında yan dar-
be ve perde hava yastıkları varsa,
bir yandan çarpma sonucunda araç
devrildiğinde aracın yan darbe ve/
veya perde hava yastıkları açılabilir.
1VQA20901VQA2091

Aracınızın güvenlik özellikleri
72 3
• Araç, direk veya ağaç gibi bir nes-
neye çarparsa, darbe tek bir nok-
taya odaklandığı ve darbe şiddeti
sensörlere iletilmediği için hava
yastıkları açılmayabilir.
SRS Bakımı
SRS esas olarak bakım gerektirmez
ve sizin güvenli biçimde bakım yapa-
cağınız bir parçası yoktur. SRS hava
yastığı uyarı ışığı yanmazsa ya da
sürekli biçimde yanık kalıyorsa, ara-
cınızı HYUNDAI yetkili servisinde
kontrol ettirmenizi öneririz.
1VQA2092
UYARI
• SRS parçalarının veya kablo-
larının tadilatının yanı sıra,
yastık kapaklarına etiket ya-
pıştırılması veya gövde yapı-
sının tadil edilmesi, SRS per-
formansını olumsuz etkileye-
bilir ve muhtemel yaralanma-
lara yol açabilir.
• Hava yastığı kapaklarını sil-
mek için yumuşak kuru bez
veya sadece su ile ıslatılmış
bez kullanınız. Çözelti veya
temizleyiciler, hava yastığı ka-
paklarını ve sistemin uygun
olarak açılmasını engelleye-
bilir.
(Devam ediyor)
(Devam ediyor)
• Direksiyon simidinde torpido
gözünde ve gösterge pane-
linde; hava yastığı modülle-
rinin üzerine veya yakınlarına
herhangi bir cisim yerleştiril-
memelidir. Aksi takdirde bu
cisimler, hava yastıklarının
açılmasına yol açacak şiddet-
te bir önden çarpışma sırasın-
da sizi yaralayabilir.
• Hava yastıkları şişerse, yeni-
sinin HYUNDAI yetkili servisi-
niz tarafından takılmasını öne-
ririz.
• SRS kabloları veya bir başka
SRS parçasını sökerek kurca-
lamayınız. Aksi taktirde SRS
sistemi, yanlışlıkla açılarak
veya bir kaza sırasında açıl-
mayarak yaralanmalara sebep
olabilir.
(Devam ediyor)

Aracınızın özellikleri
48 4
İç dikiz aynası
Dikiz aynasını, arka camdan gelen
görüntüyü ortalayacak şekilde ayar-
layınız. Bu ayarlamayı yola çıkma-
dan önce yapınız.
Gündüz/gece dikiz aynası (varsa)
Bu ayarlamayı yola çıkmadan önce
ve gündüz/gece ayar kolu gündüz
konumundayken yapınız.
Gece sürüşü sırasında arkanızdaki
araçların farlarından gelen ışığı
azaltmak için, gündüz/gece ayar ko-
lunu kendinize doğru çekiniz.
Gece konumundayken geri görüş
netliğinin biraz azaldığını unutmayı-
nız.
Elektrikli krom ayna (ECM)
(varsa)
Elektrikli dikiz aynası, gece veya za-
yıf ışıkta sürüş koşullarında arkanız-
dan gelen aracın far yansımasını
otomatik olarak kontrol eder. Aynada
bulunan sensör, aracın etrafındaki
ışık seviyesini algılar ve arkanızdaki
aracın far yansımasını otomatik ola-
rak kontrol eder.
Motor çalışırken, yansıma dikiz ay-
nasına monte edilmiş olan sensör
tarafından otomatik olarak kontrol
edilir.
Vites geri (R) konumuna getirildi-
ğinde, sürücünün aracın geri görü-
şünü artırmak için ayna otomatik
olarak en parlak ayar seviyesine
geçer.
AYNALAR
UYARI -Geri görüş
Arka koltuğa veya yük bölme-
sine, arka camın görüşünü ka-
patacak şekilde nesneler koy-
mayınız.
ODM042048
DİKKAT
Aynayı temizleyeceğiniz zaman,
cam temizleyici ile ıslatılmış ka-
ğıt havlu veya benzeri bir mal-
zeme kullanınız. Cam temizleyi-
ciyi doğrudan ayna üzerine püs-
kürtmeyiniz. Çünkü bu, sıvı te-
mizleyicinin ayna mahfazasının
içine girmesine neden olabilir.
Gündüz
Gece
UYARI
Dikiz aynasını araç hareket ha-
lindeyken ayarlamayınız. Bunu
yaparken, aracın hakimiyetini
kaybedebilir ve hasara, ciddi
yaralanma veya ölümle sonuç-
lanan bir kazaya yol açabi-
lirsiniz.
UYARI
İç dikiz aynasında değişiklik
yapmayınız ve geniş bir ayna
takmayınız. Bir kaza veya hava
yastığının açılması durumunda,
yaralanmaya neden olabilir.

449
Aracınızın özellikleri
Elektrikli dikiz aynasını çalıştırma:
• Otomatik kararma fonksiyonunu
açmak için on/off düğmesine (1)
basınız. Ayna gösterge ışığı yanar.
• Otomatik kararma fonksiyonunu
kapatmak için, on/off düğmesine
basınız. Ayna gösterge ışığı söner.
• Kontak açıldığında, ayna “ON
(AÇIK)” konumuna döner.
Pusulalı elektrikli krom ayna
(ECM)
1. Arka ışık sensörü
2. Durum göstergesi LED’i
3. ECM ON/OFF düğmesi
4. Pusula düğmesi
5. Ekran Penceresi
Otomatik kararan dikiz aynası, "MIR-
ROR" butonuna basılarak devreye
sokulduğu zaman, arkanızdaki araç
farlarından kaynaklanan parlamayı
otomatik olarak kontrol eder. ECM
ON/OFF düğmesine bir kez daha ba-
sılarak kapatılır.1. Pusula özelliğinin çalıştırılması
Pusula düğmesine basıp serbest bı-
raktığınızda, aracın ilerlediği yön gö-
rüntülenecektir. Bu düğmeye tekrar
basılıp bırakılınca, görüntü kapanır.
Yön ekranı
- E : Doğu
- W: Batı
- S: Güney
- N: Kuzey
ör.) NE: Kuzey Doğu
ODMECO2003
OMD040032
OMD042122L
nA Tipi
nB Tipi
Geri görüş görünümü
Gösterge Sensör Gösterge

Aracınızın özellikleri
98 4

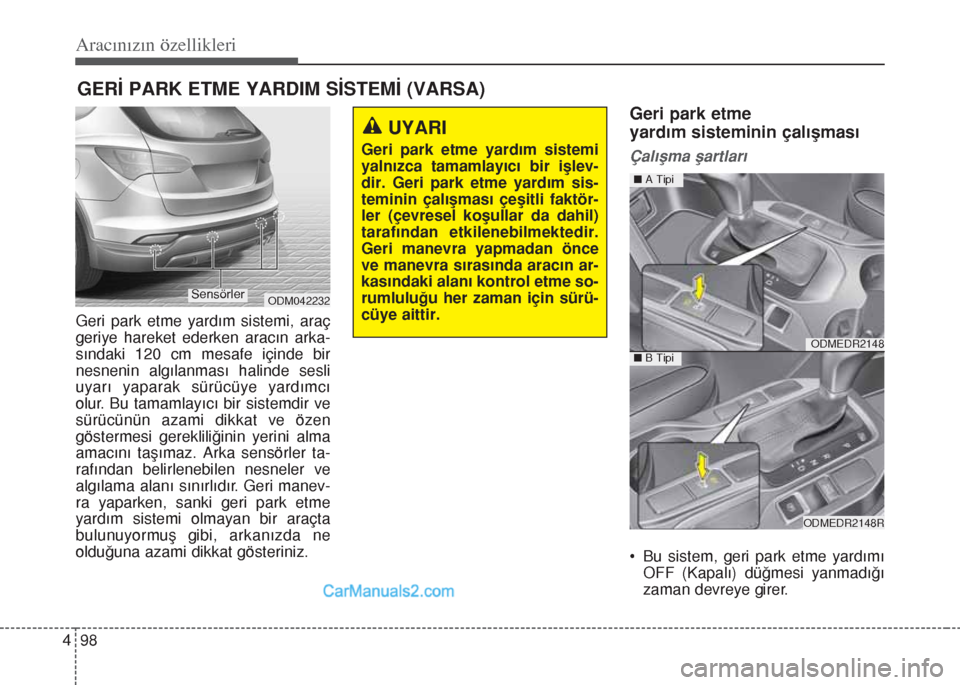

Geri park etme yardım sistemi, araç
geriye hareket ederken aracın arka-
sındaki 120 cm mesafe içinde bir
nesnenin algılanması halinde sesli
uyarı yaparak sürücüye yardımcı
olur. Bu tamamlayıcı bir sistemdir ve
sürücünün azami dikkat ve özen
göstermesi gerekliliğinin yerini alma
amacını taşımaz. Arka sensörler ta-
rafından belirlenebilen nesneler ve
algılama alanı sınırlıdır. Geri manev-
ra yaparken, sanki geri park etme
yardım sistemi olmayan bir araçta
bulunuyormuş gibi, arkanızda ne
olduğuna azami dikkat gösteriniz.
Geri park etme
yardım sisteminin çalışması
Çalışma şartları
• Bu sistem, geri park etme yardımı
OFF (Kapalı) düğmesi yanmadığı
zaman devreye girer.
GERİ PARK ETME YARDIM SİSTEMİ (VARSA)
ODM042232
UYARI
Geri park etme yardım sistemi
yalnızca tamamlayıcı bir işlev-
dir. Geri park etme yardım sis-
teminin çalışması çeşitli faktör-
ler (çevresel koşullar da dahil)
tarafından etkilenebilmektedir.
Geri manevra yapmadan önce
ve manevra sırasında aracın ar-
kasındaki alanı kontrol etme so-
rumluluğu her zaman için sürü-
cüye aittir.
Sensörler
ODMEDR2148
ODMEDR2148R
nA Tipi
nB Tipi

499
Aracınızın özellikleri
Geri park etme yardımı sistemini
devreden çıkartmak isterseniz, geri
park yardımı OFF düğmesine tek-
rar basınız (Düğmenin üzerindeki
gösterge yanacaktır.) (varsa).
• Bu sistem kontak anahtarı ON
(AÇIK) konumunda geriye giderken
devreye girer.
Araç 10 km/sa. üzerinde hızla ha-
reket ediyorsa, sistem düzgün ça-
lışmayabilir.
• Geri park etme yardım sistemi ça-
lışırken algılama mesafesi yaklaşık
120 cm’dir.
• Aynı anda ikiden fazla nesne algı-
lanırsa, en yakında olan nesne ilk
önce tanınır.
Uyarı seslerinin tipleri
• Bir nesne arka tampondan 61 cm
ile 120 cm arasında bir mesafede
olduğunda: Alarm fasılalı olarak
çalar.
• Bir nesne arka tampondan 31 cm
ile 60 cm arasında bir mesafede
olduğunda: Alarm daha sık aralık-
larla çalar.
• Bir nesne arka tampondan 30 cm
içinde bir uzaklıkta olduğunda:
Alarm sürekli biçimde çalar.
Geri park etme yardım sistemi-
nin çalışmadığı şartlar
Geri park etme yardım sistemi
aşağıdaki durumlarda düzgün ça-
lışmayabilir:
1. Sensörde nem donmuştur (Don-
muş nem temizlendiğinde sensör
normal çalışacaktır.).
2. Sensörün üzerini kar veya su gibi
yabancı maddeler kaplamıştır ya
da sensör engellenmiştir (Yabancı
madde temizlendiğinde ya da sen-
sör engellenmediği zaman, nor-
mal olarak çalışacaktır.).
3. Düzgün olmayan yollarda (stabili-
ze yollar, mıcır, kasisler, eğimler)
sürüş.
4. Sensör alanı içinde aşırı gürültü
çıkaran nesneler olması (araç kor-
naları, yüksek sesli motosiklet mo-
torları, veya havalı kamyon fren-
leri).
5. Şiddetli yağmur veya su püskür-
mesi vardır.
6. Sensör alanı içinde kablosuz veri-
ciler veya cep telefonları vardır.
7. Sensörün üzeri karla kaplanmıştır.
8. Römork çekme sırasında.Sensör algılama alanı aşağıdaki
durumlarda azalabilir:
1. Sensöre kar veya su gibi yabancı
maddeler bulaşmıştır (Bulaşan
maddeler temizlendiğinde, algıla-
ma mesafesi eski duruma döne-
cektir.).
2. Dış hava sıcaklığı aşırı derecede
sıcak veya soğuktur.
Sensör aşağıdaki yabancı madde-
leri algılamayabilir:
1. İp, zincir veya küçük çubuk gibi
keskin veya ince nesneler.
2. Kumaş, süngersi madde veya kar
gibi sensör frekansını emebilecek
nesneler.
3. Çapı 14 cm’den dar ve yüksekliği
1 metreden daha küçük olan, algı-
lanamayan nesneler.
