25

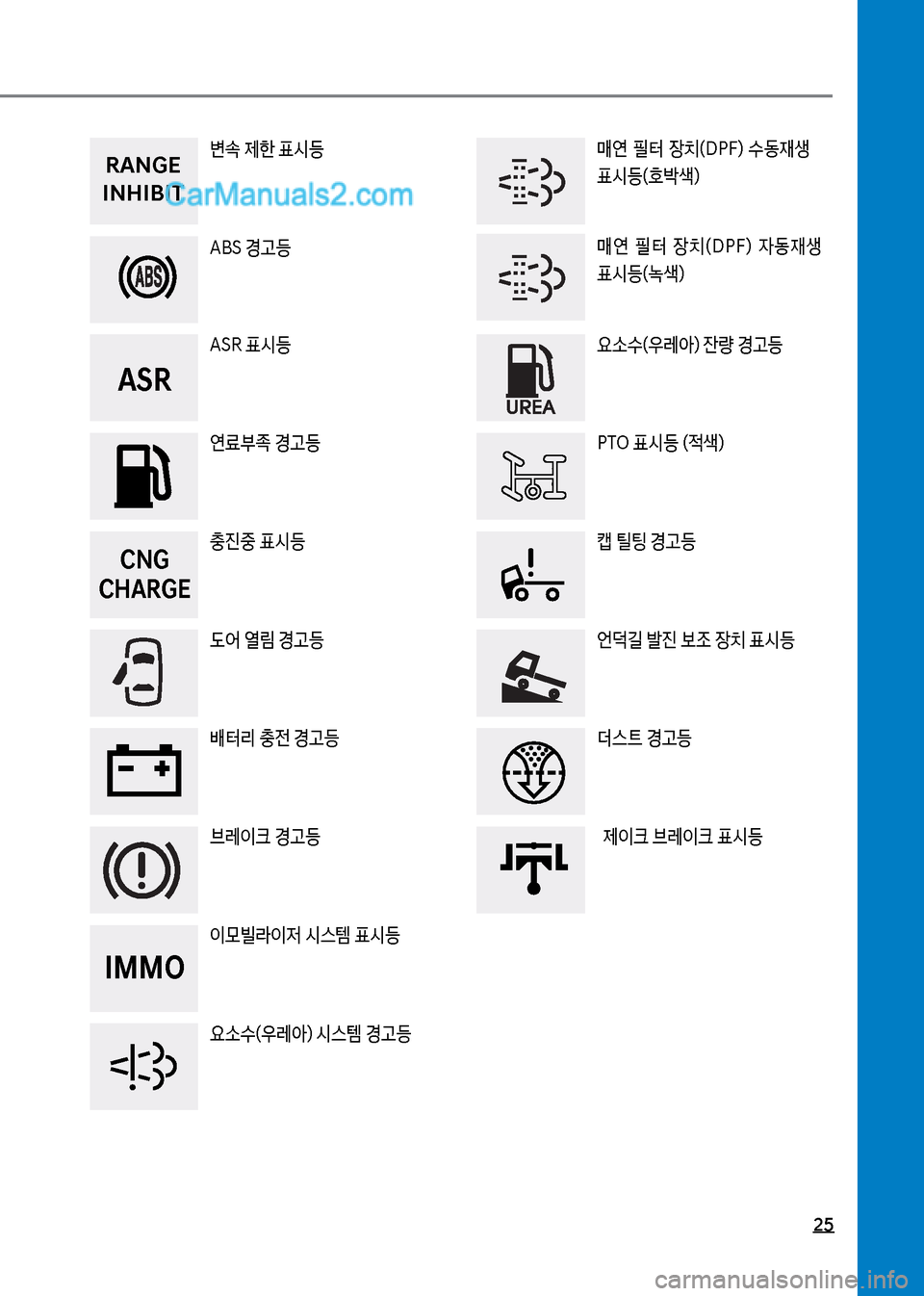

매연보 필터보
b

목01
2
3
4
5
6
7
8
9
10
11

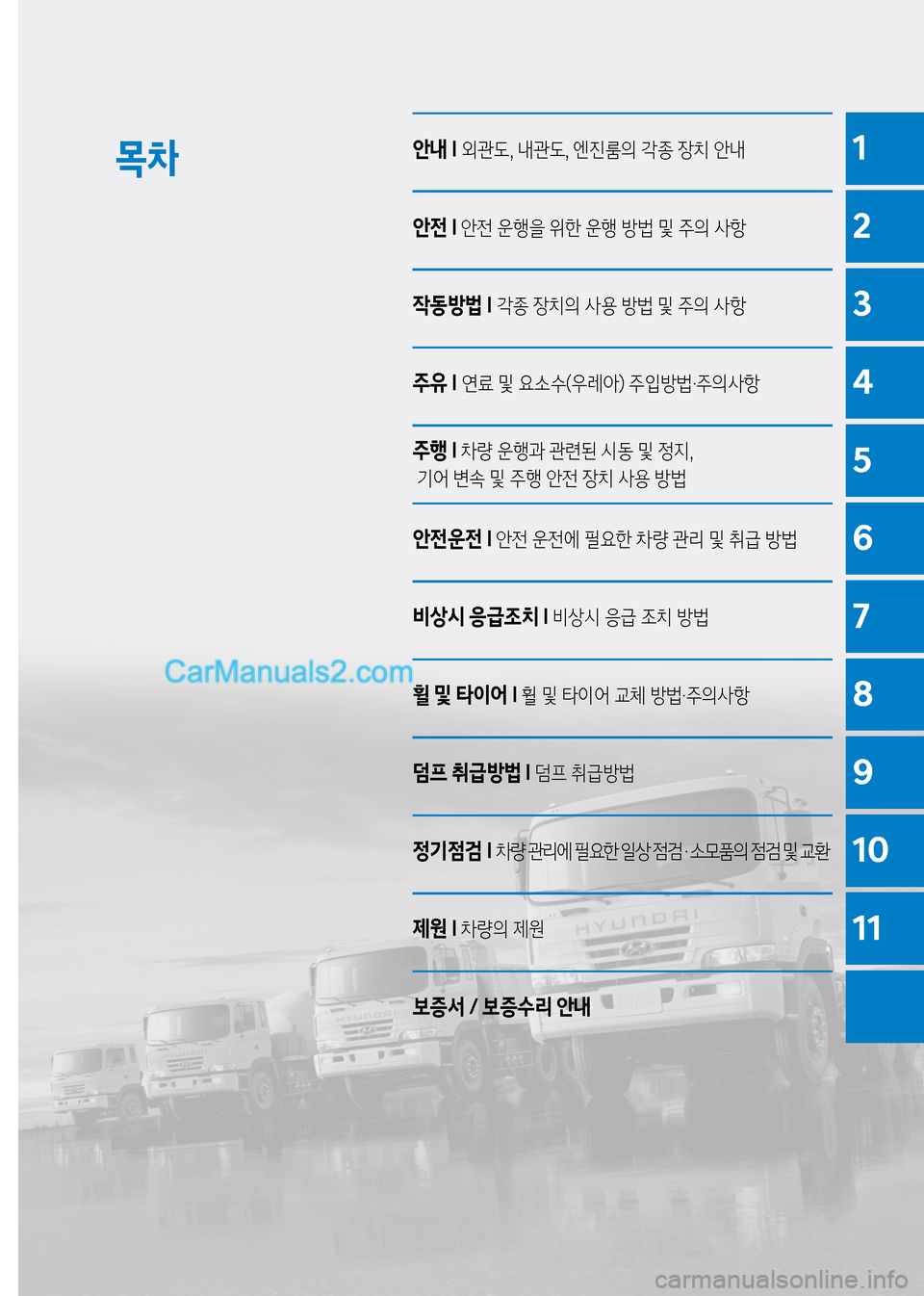

안내 I 외관도, 내관도, 엔진룸의 각종 장치 안내
안전 I 안전 운행을 위한 운행 방법 및 주의 사항

X동방법 I 각종 장치의 사용 방법 및 주의 사항
주유 I 연료 및 요

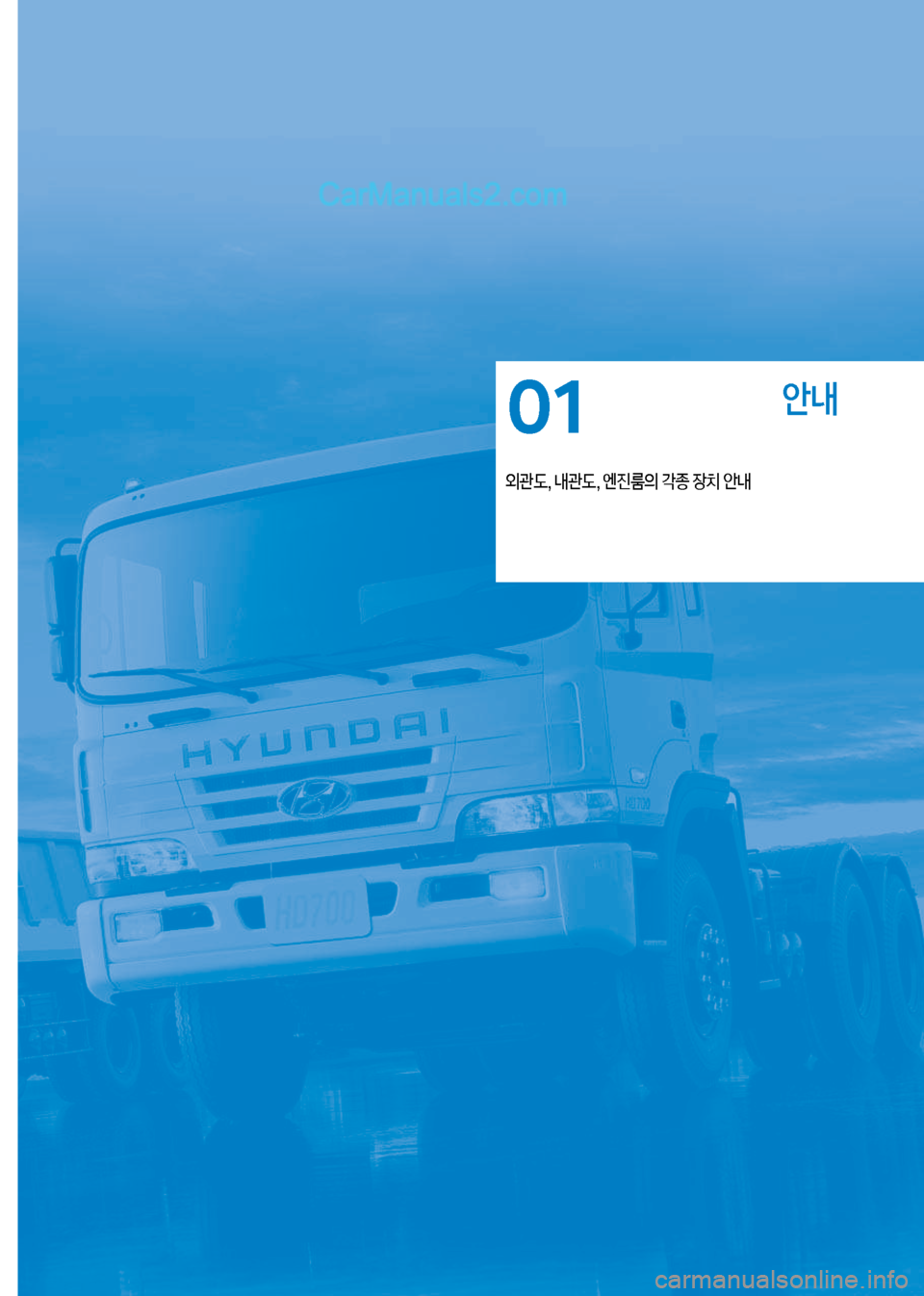

안내
외관도, 내관도, 엔진룸의 ?종 장치 안내
01

1-2

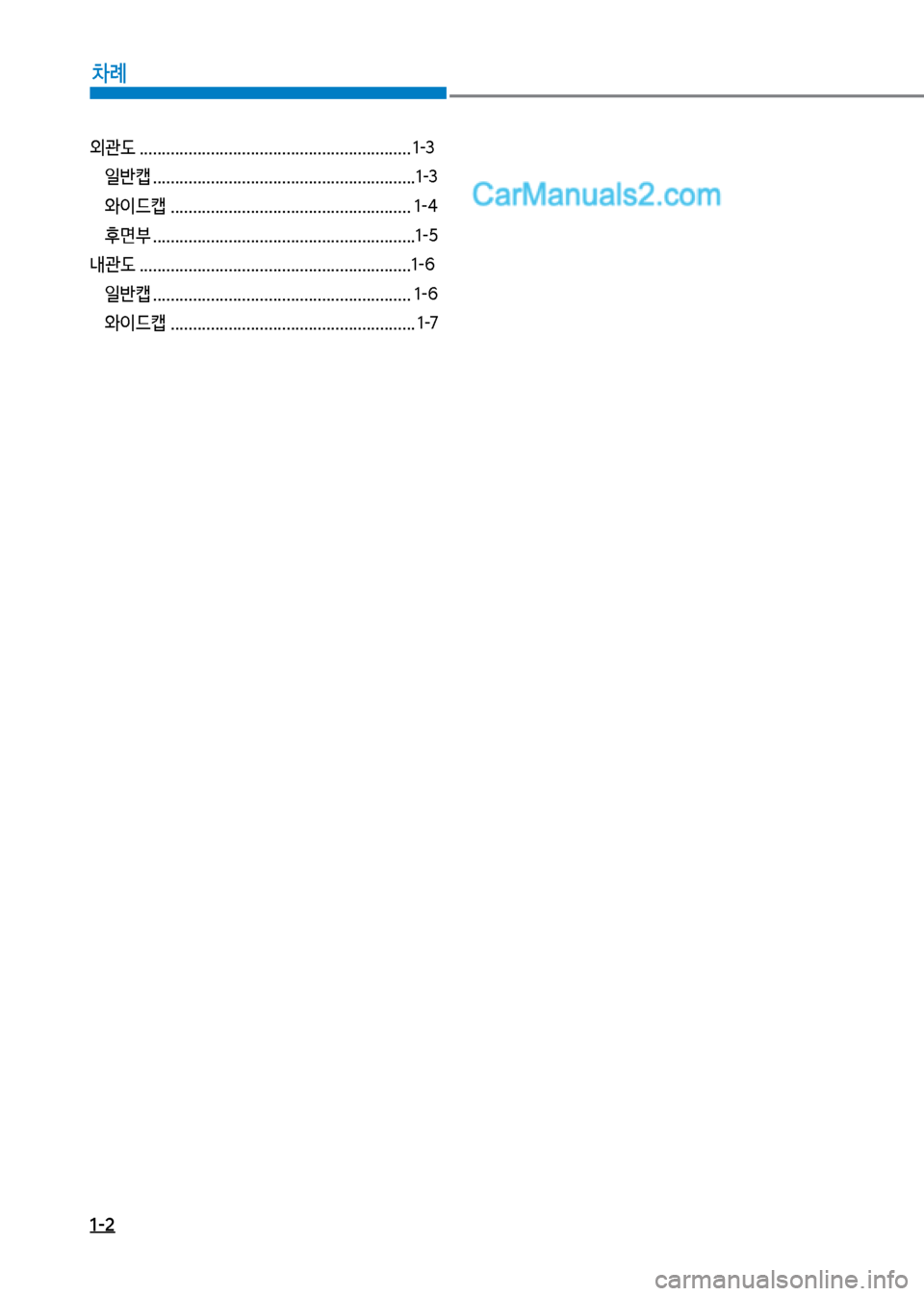

차례
외관도 ............................................................. 1-3일반캡 ........................................................... 1-3
와이드캡 ...................................................... 1-4
후면부 ...........................................................1-5
내관도 .............................................................1-6 일반캡 .......................................................... 1-6
와이드캡 ....................................................... 1-7

1-3
1
※ 본 도안은 실제 차량과 다를 수 있습니다.

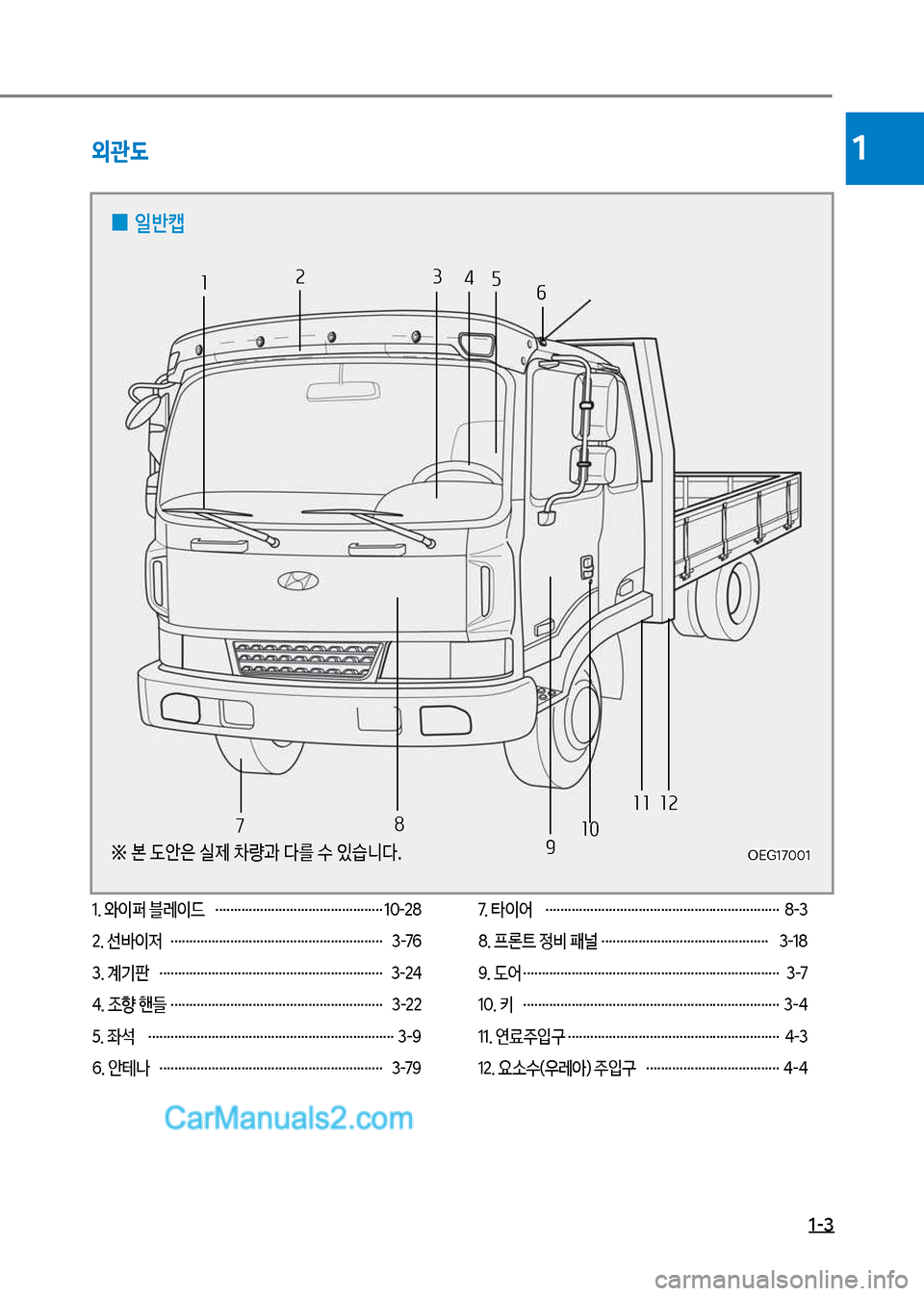

0 일반캡
외관도
1. 와이퍼 블레이드 ……………………………………… 10-28
2. 선뤥이저 ………………………………………………… 3-76
3. 계기판 …………………………………………………… 3-24
4. 조향 핸들 ………………………………………………… 3-22
5. 좌석 ………………………………………………………… 3-9
6. 안테나 …………………………………………………… 3-79 7. 타이어 ……………………………………………………… 8-3
8. 프론트 정비 패널 ……………………………………… 3-18
9. 도어 …………………………………………………………… 3-7
10. 키 …………………………………………………………… 3-4
11. 연료주입구 ………………………………………………… 4-3
12. 요

1-4
안내
※ 본 도안은 실제 차량과 다를 수 있습니다.

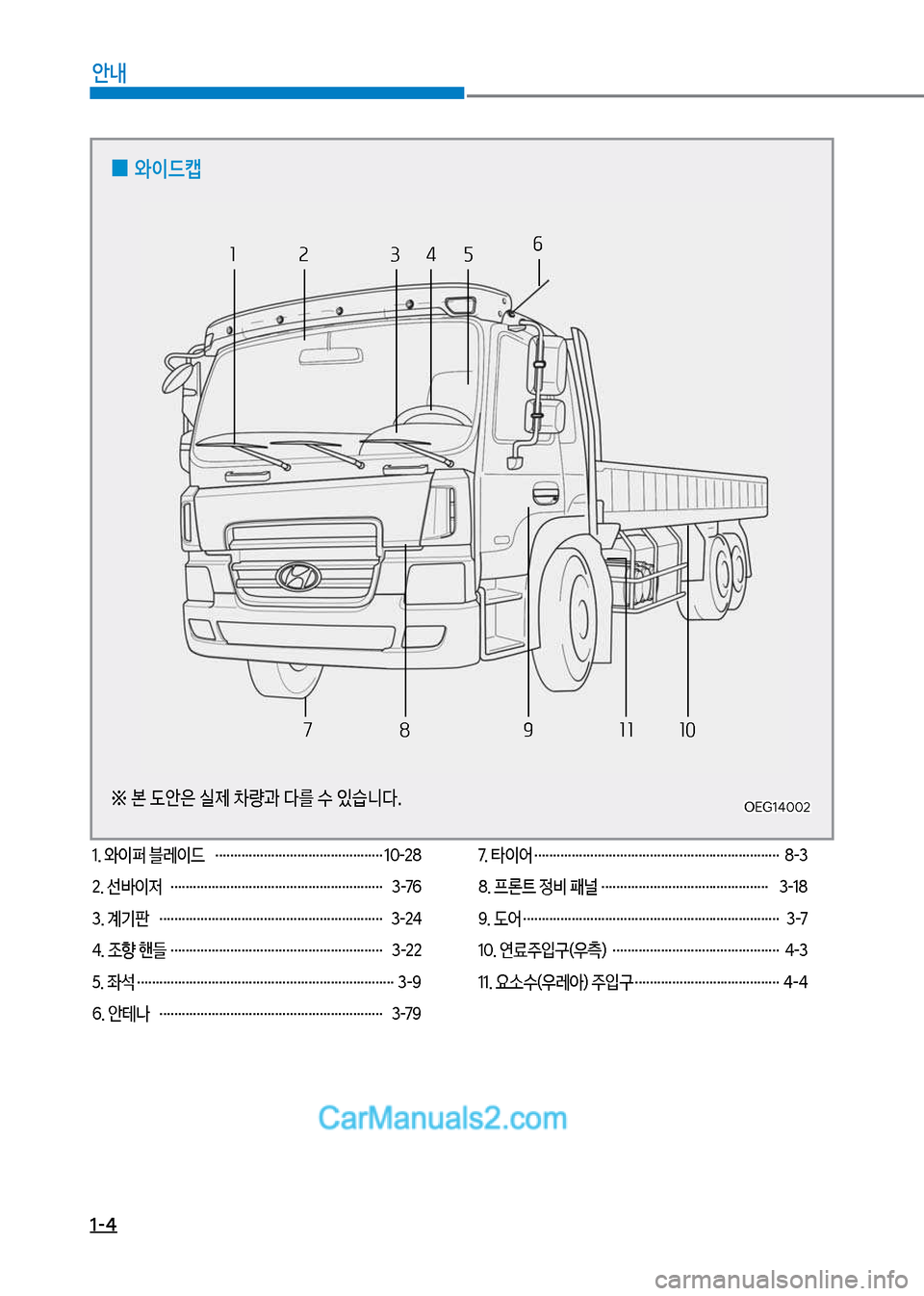

0 와이드캡
1. 와이퍼 블레이드 ……………………………………… 10-28
2. 선뤥이저 ………………………………………………… 3-76
3. 계기판 …………………………………………………… 3-24
4. 조향 핸들 ………………………………………………… 3-22
5. 좌석 …………………………………………………………… 3-9
6. 안테나 …………………………………………………… 3-79 7. 타이어 ………………………………………………………… 8-3
8. 프론트 정비 패널 ……………………………………… 3-18
9. 도어 …………………………………………………………… 3-7
10. 연료주입구(우측) ……………………………………… 4-3
11. 요

1-5
1
※ 본 도안은 실제 차량과 다를 수 있습니다.

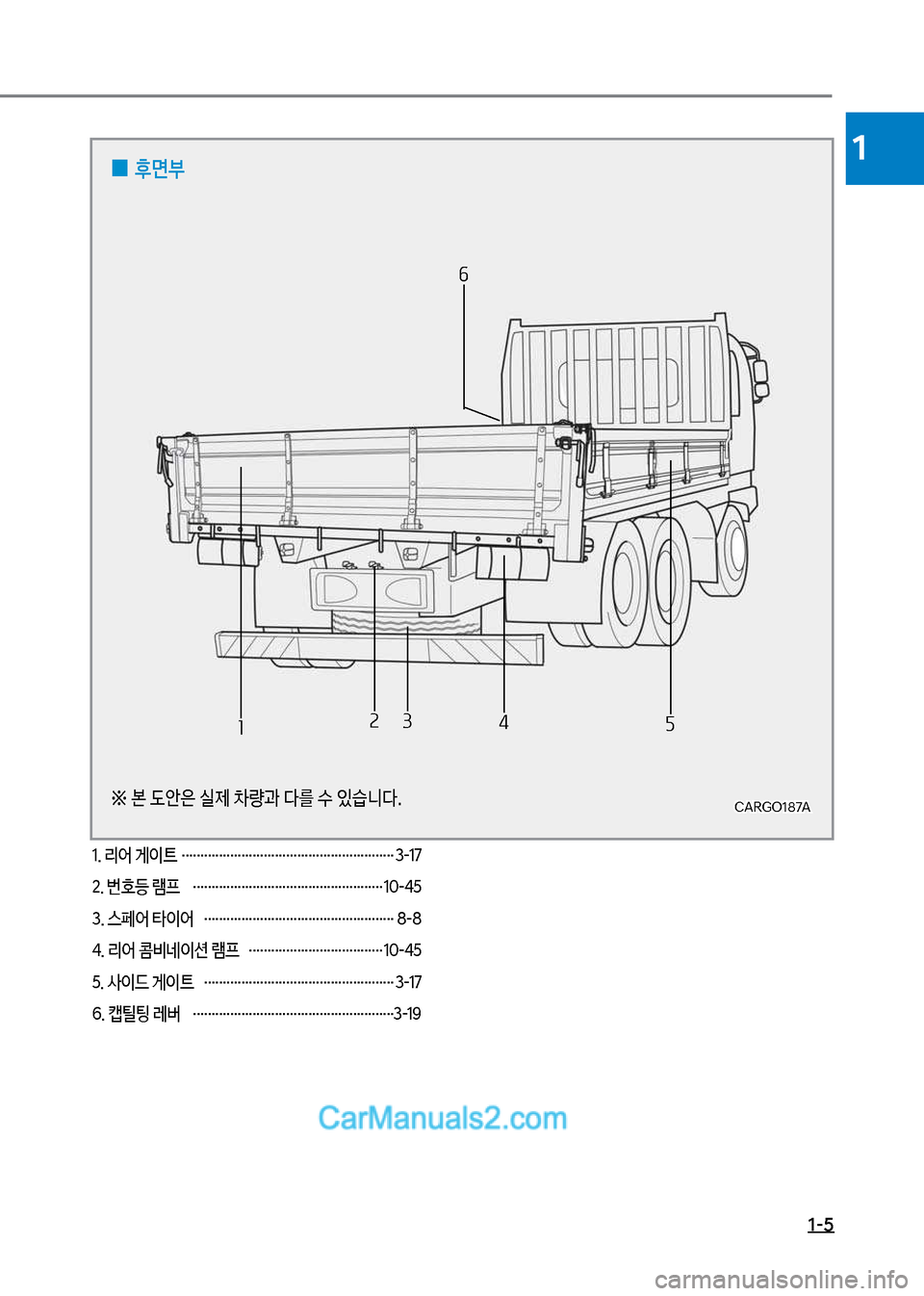

0 후면부
1. 리어 게이트 ………………………………………………… 3-17
2. 번호등 램프 …………………………………………… 10-45
3. 스페어 타이어 …………………………………………… 8-8
4. 리어 콤비네이션 램프 ……………………………… 10-45
5. 사이드 게이트 …………………………………………… 3-17
6. 캡틸팅 레버 ………………………………………………3-19
CARGO187A
CARGO187A
32145
6

1-6
안내
※ 본 도안은 실제 차량과 다를 수 있습니다.OEG078002A
OEG078002A

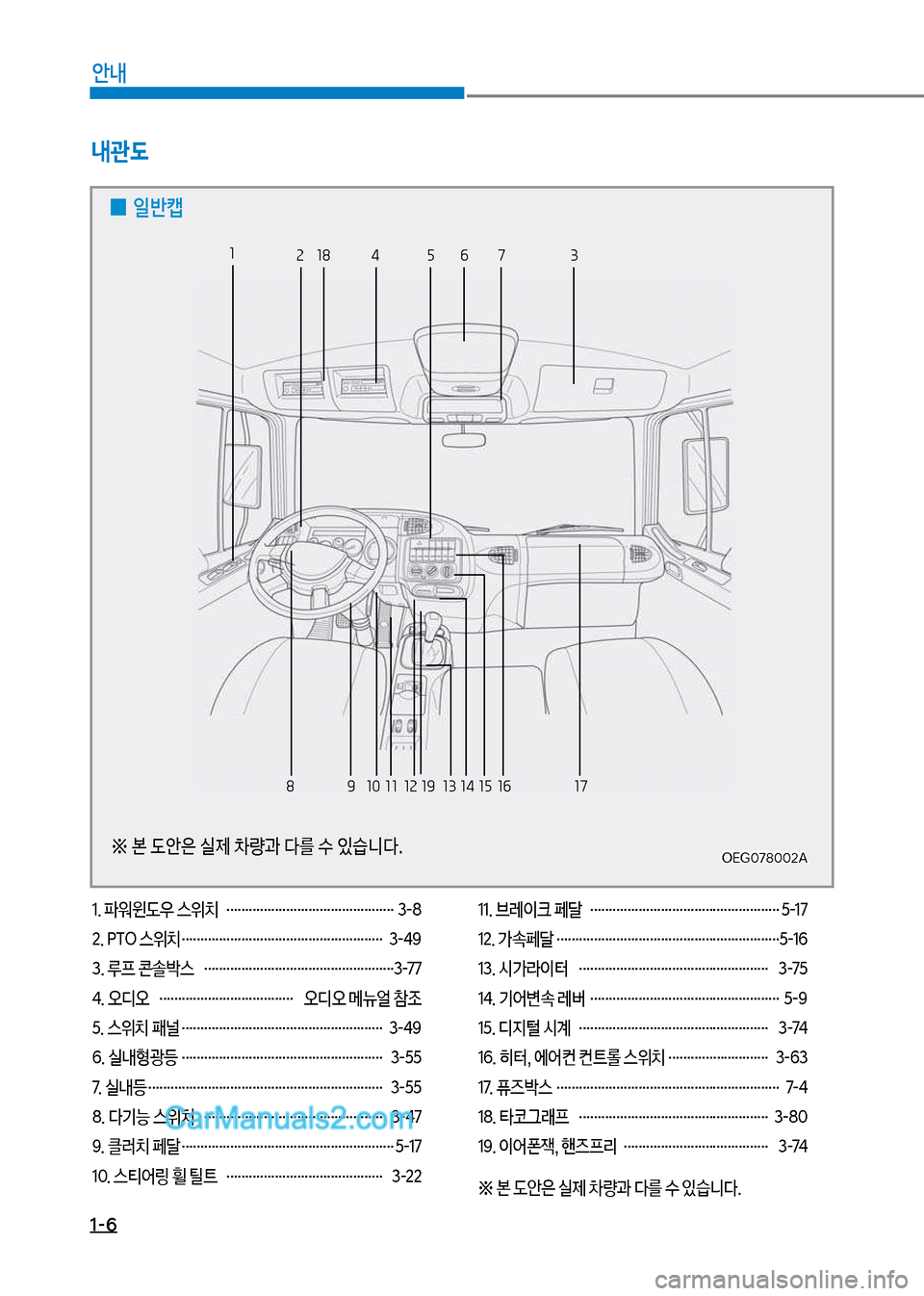

0 일반캡
내관도
1. 파워윈도우 스위치 ……………………………………… 3-8
2. PTO 스위치 ……………………………………………… 3-49
3. 루프 콘솔뤦스 ……………………………………………3-77
4. 오디오 ……………………………… 오디오 메뉴얼 참조
5. 스위치 패널 ……………………………………………… 3-49
6. 실내형광등 ……………………………………………… 3-55
7. 실내등 ……………………………………………………… 3-55
8. 다기능 스위치 ………………………………………… 3-47
9. 클러치 페달 ………………………………………………… 5-17
10. 스티어링 휠 틸트 …………………………………… 3-22 11. 브레이크 페달 …………………………………………… 5-17
12. >
