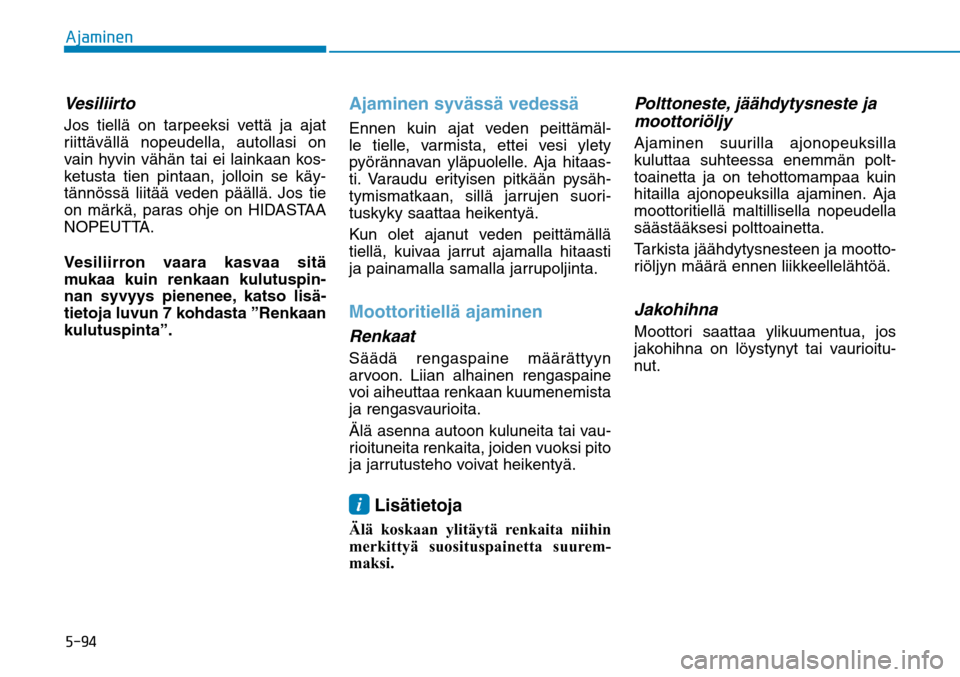

"KBNJOFOVesiliirto Jos tiellä on tarpeeksi vettä ja ajat
riittävällä nopeudella, autollasi on
vain hyvin vähän tai ei lainkaan kos-
ketusta tien pintaan, jolloin se käy-
tännössä liitää veden päällä. Jos tie
on märkä, paras ohje on HIDASTAA
NOPEUTTA.
Vesiliirron vaara kasvaa sitä
mukaa kuin renkaan kulutuspin-
nan syvyys pienenee, katso lisä-
tietoja luvun 7 kohdasta ”Renkaan
kulutuspinta”.
Ajaminen syvässä vedessäEnnen kuin ajat veden peittämäl-
le tielle, varmista, ettei vesi ylety
pyörännavan yläpuolelle. Aja hitaas-
ti. Varaudu erityisen pitkään pysäh-
tymismatkaan, sillä jarrujen suori-
tuskyky saattaa heikentyä.
Kun olet ajanut veden peittämällä
tiellä, kuivaa jarrut ajamalla hitaasti
ja painamalla samalla jarrupoljinta.Moottoritiellä ajaminenRenkaatSäädä rengaspaine määrättyyn
arvoon. Liian alhainen rengaspaine
voi aiheuttaa renkaan kuumenemista
ja rengasvaurioita.
Älä asenna autoon kuluneita tai vau-
rioituneita renkaita, joiden vuoksi pito
ja jarrutusteho voivat heikentyä.i Lisätietoja

Älä koskaan ylitäytä renkaita niihin
merkittyä suosituspainetta suurem-
maksi.
Polttoneste, jäähdytysneste ja
moottoriöljyAjaminen suurilla ajonopeuksilla
kuluttaa suhteessa enemmän polt-
toainetta ja on tehottomampaa kuin
hitailla ajonopeuksilla ajaminen. Aja
moottoritiellä maltillisella nopeudella
säästääksesi polttoainetta.
Tarkista jäähdytysnesteen ja mootto-
riöljyn määrä ennen liikkeellelähtöä.JakohihnaMoottori saattaa ylikuumentua, jos
jakohihna on löystynyt tai vaurioitu-
nut.

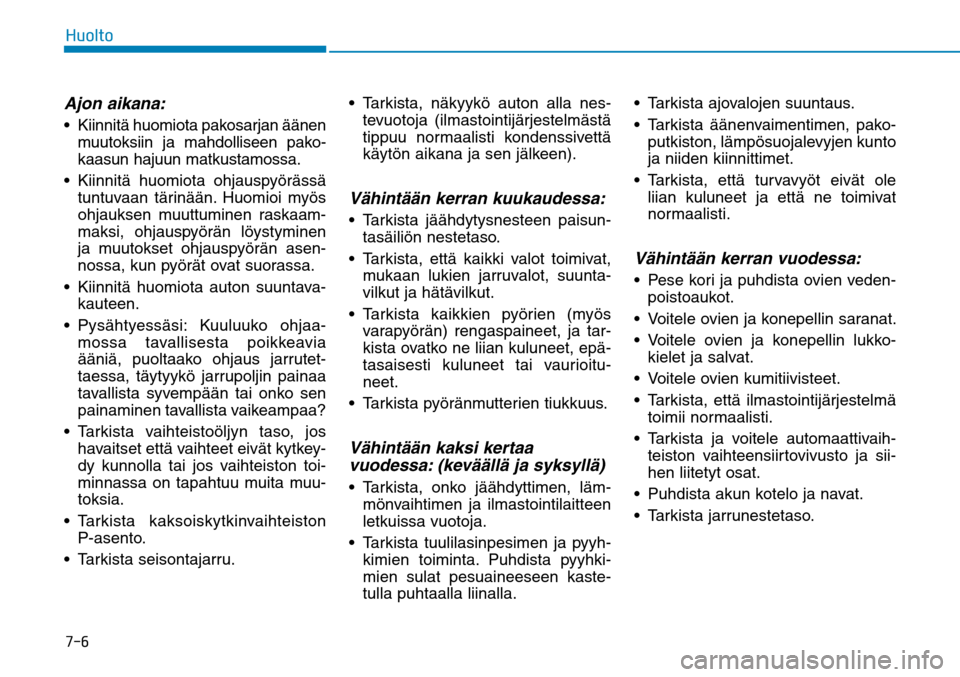

)VPMUPAjon aikana: Kiinnitä huomiota pakosarjan äänen muutoksiin ja mahdolliseen pako-
kaasun hajuun matkustamossa.
tuntuvaan tärinään. Huomioi myös
ohjauksen muuttuminen raskaam-
maksi, ohjauspyörän löystyminen
ja muutokset ohjauspyörän asen-
nossa, kun pyörät ovat suorassa.
Kiinnitä huomiota auton suuntava- kauteen.
mossa tavallisesta poikkeavia
ääniä, puoltaako ohjaus jarrutet-
taessa, täytyykö jarrupoljin painaa
tavallista syvempään tai onko sen
painaminen tavallista vaikeampaa?
havaitset että vaihteet eivät kytkey-
dy kunnolla tai jos vaihteiston toi-
minnassa on tapahtuu muita muu-
toksia.
kaksoiskytkinvaihteiston P-asento.

tevuotoja (ilmastointijärjestelmästä
tippuu normaalisti kondenssivettä
käytön aikana ja sen jälkeen).
Vähintään kerran kuukaudessa: Tarkista jäähdytysnesteen paisun-tasäiliön nestetaso.
Tarkista, että kaikki valot toimivat, mukaan lukien jarruvalot, suunta-
vilkut ja hätävilkut.
varapyörän) rengaspaineet, ja tar-
kista ovatko ne liian kuluneet, epä-
tasaisesti kuluneet tai vaurioitu-
neet.
Tarkista pyöränmutterien tiukkuus.Vähintään kaksi kertaa
vuodessa: (keväällä ja syksyllä) mönvaihtimen ja ilmastointilaitteen
letkuissa vuotoja.
Tarkista tuulilasinpesimen ja pyyh- kimien toiminta. Puhdista pyyhki-
mien sulat pesuaineeseen kaste-
tulla puhtaalla liinalla. Tarkista ajovalojen suuntaus.
Tarkista äänenvaimentimen, pako-
putkiston, lämpösuojalevyjen kunto
ja niiden kiinnittimet.
liian kuluneet ja että ne toimivat
normaalisti.
Vähintään kerran vuodessa: Pese kori ja puhdista ovien veden-poistoaukot.
Voitele ovien ja konepellin saranat.
kielet ja salvat.
Voitele ovien kumitiivisteet.
Tarkista, että ilmastointijärjestelmä toimii normaalisti.
teiston vaihteensiirtovivusto ja sii-
hen liitetyt osat.
Puhdista akun kotelo ja navat.

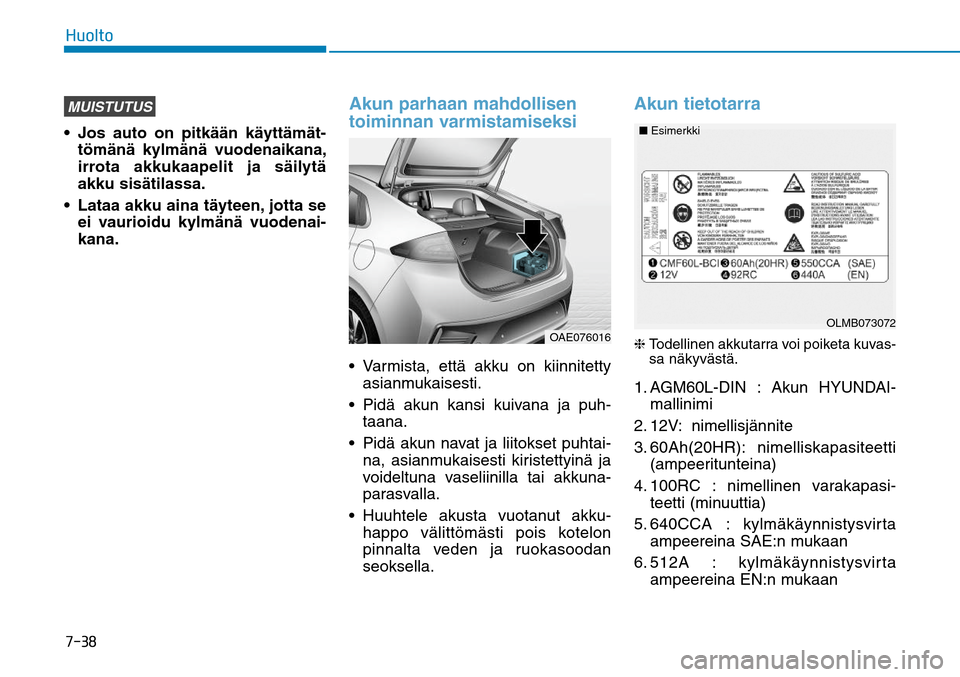

)VPMUPMUISTUTUStömänä kylmänä vuodenaikana,
irrota akkukaapelit ja säilytä
akku sisätilassa.
Lataa akku aina täyteen, jotta se ei vaurioidu kylmänä vuodenai-
kana.
Akun parhaan mahdollisen
toiminnan varmistamiseksi asianmukaisesti.
taana.
Pidä akun navat ja liitokset puhtai- na, asianmukaisesti kiristettyinä ja
voideltuna vaseliinilla tai akkuna-
parasvalla.
happo välittömästi pois kotelon
pinnalta veden ja ruokasoodan
seoksella.
Akun tietotarra ❈ Todellinen akkutarra voi poiketa kuvas-
sa näkyvästä.1. AGM60L-DIN : Akun HYUNDAI-
mallinimi
2. 12V: nimellisjännite
3. 60Ah(20HR): nimelliskapasiteetti (ampeeritunteina)
4. 100RC : nimellinen varakapasi- teetti (minuuttia)
5. 640CCA : kylmäkäynnistysvirta ampeereina SAE:n mukaan
6. 512A : kylmäkäynnistysvirta ampee reina EN:n mukaan
OAE076016
OLMB073072

■ Esimerkki


)VPMUP
Akun lataaminenAkkulaturillaAutossasi on huoltovapaa kalsium-
pohjainen akku.
Lataa akkua pienellä virralla (yllä-pitolataus) 10 tunnin ajan, jos se
on tyhjentynyt nopeasti esimerkiksi
ajovalojen jäätyä päälle.
Jos akku tyhjentyy vähitellen ajon aikana, suuren virrankulutuksen
takia, käytä 20–30 A latausvirtaa
kahden tunnin ajan. Noudata näitä ohjeita aina akun
latauksen yhteydessä, jotta väl-
tetään akun räjähtämisestä tai
hapon roiskumisesta aiheutu-
vat VAKAVAT VAMMAT ja KUO-
LEMANVAARA.
Sammuta kaikki virtaa kulut-
tavat laitteet ja käännä moot-
torin käynnistyspainike OFF-
asentoon ennen akun huolta-
mista tai lataamista. Älä vie akkua avotulen, kipi-nälähteiden tai kytevien ainei-
den lähelle. Tee toimenpide aina ulkoti-lassa tai hyvin tuuletetussa
sisätilassa. Käytä suojalaseja tarkistaes-sasi akun latauksen aikana. Irrota akku autosta ja sijoita se hyvin tuuletettuun tilaan.
(Jatkuu)
VAROITUS
(Jatkuu) Tarkkaile akkua latauksen
aikana ja lopeta lataus tai
vähennä latausvirtaa, jos
akkuneste alkaa kaasuuntua
(kiehua) voimakkaasti. Kun irrotat akun, irrota aina ensimmäiseksi akun miinus-
kaapeli ja kytkiessäsi kaape-
lit takaisin paikalleen, kytke
miinuskaapeli vasta pluskaa-
pelin jälkeen. Irrota akkulaturi
seuraavassa järjestyksessä.
(1). Kytke akkulaturi pois pääl-
tä päävirtakytkimellä.
(2). Irrota miinusjohtimen
hauenleuka akun miinus-
navasta.
(3). Irrota plusjohtimen hauen-
leuka akun plusnavasta. Käytä ainoastaan alkuperäisiä
HYUNDAIn hyväksymiä akkuja
vaihto-osina.


)VPMUP

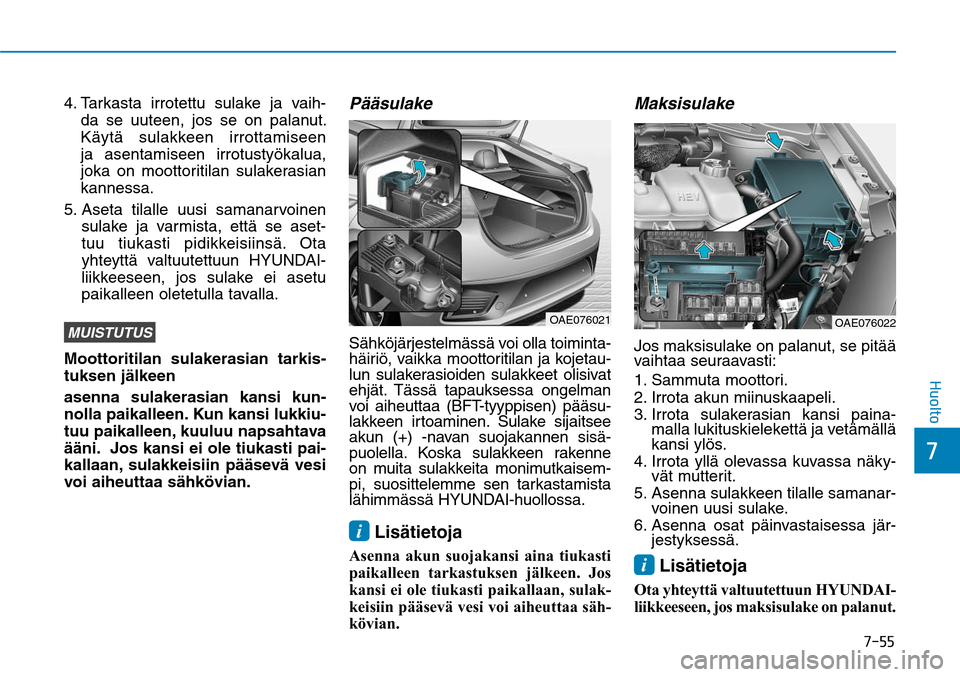

4. Tarkasta irrotettu sulake ja vaih-
da se uuteen, jos se on palanut.
Käytä sulakkeen irrottamiseen
ja asentamiseen irrotustyökalua,
joka on moottoritilan sulakerasian
kannessa.
5. Aseta tilalle uusi samanarvoinen
sulake ja varmista, että se aset-
tuu tiukasti pidikkeisiinsä. Ota
yhteyttä valtuutettuun HYUNDAI-
liikkeeseen, jos sulake ei asetu
paikalleen oletetulla tavalla.MUISTUTUSMoottoritilan sulakerasian tarkis-
tuksen jälkeen
asenna sulakerasian kansi kun-
nolla paikalleen. Kun kansi lukkiu-
tuu paikalleen, kuuluu napsahtava
ääni. Jos kansi ei ole tiukasti pai-
kallaan, sulakkeisiin pääsevä vesi
voi aiheuttaa sähkövian.
PääsulakeSähköjärjestelmässä voi olla toiminta-
häiriö, vaikka moottoritilan ja kojetau-
lun sulakerasioiden sulakkeet olisivat
ehjät. Tässä tapauksessa ongelman
voi aiheuttaa (BFT-tyyppisen) pääsu-
lakkeen irtoaminen. Sulake sijaitsee
akun (+) -navan suojakannen sisä-
puolella. Koska sulakkeen rakenne
on muita sulakkeita monimutkaisem-
pi, suosittelemme sen tarkastamista
lähimmässä HYUNDAI-huollossa.i Lisätietoja

Asenna akun suojakansi aina tiukasti
paikalleen tarkastuksen jälkeen. Jos
kansi ei ole tiukasti paikallaan, sulak-
keisiin pääsevä vesi voi aiheuttaa säh-
kövian.
MaksisulakeJos maksisulake on palanut, se pitää
vaihtaa seuraavasti:
1. Sammuta moottori.
2. Irrota akun miinuskaapeli.
3. Irrota sulakerasian kansi paina-
malla lukituskielekettä ja vetämällä
kansi ylös.
4. Irrota yllä olevassa kuvassa näky-
vät mutterit.
5. Asenna sulakkeen tilalle samanar-
voinen uusi sulake.
6. Asenna osat päinvastaisessa jär-
jestyksessä.i Lisätietoja

Ota yhteyttä valtuutettuun HYUNDAI-
liikkeeseen, jos maksisulake on palanut.
OAE076021
OAE076022

*"BLLPTFMMJOFO

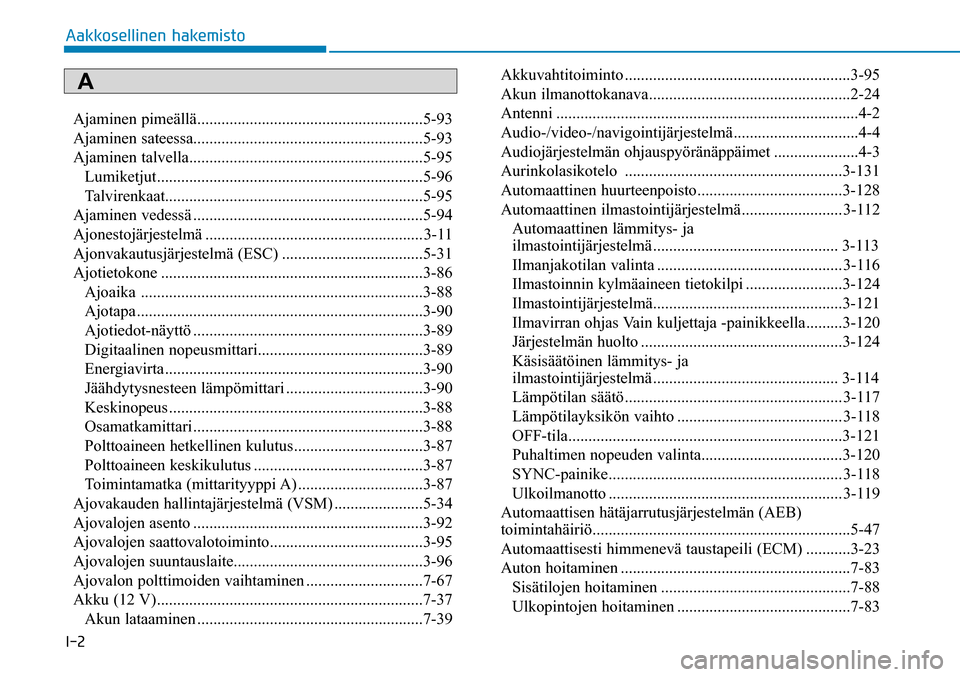

IBLFNJTUPAjaminen pimeällä ........................................................5-93
Ajaminen sateessa.........................................................5-93
Ajaminen talvella ..........................................................5-95
Lumiketjut ..................................................................5-96
Talvirenkaat................................................................5-95
Ajaminen vedessä .........................................................5-94
Ajonestojärjestelmä ......................................................3-11
Ajonvakautusjärjestelmä (ESC) ...................................5-31
Ajotietokone .................................................................3-86
Ajoaika ......................................................................3-88
Ajotapa .......................................................................3-90
Ajotiedot-näyttö .........................................................3-89
Digitaalinen nopeusmittari .........................................3-89
Energiavirta ................................................................3-90
Jäähdytysnesteen lämpömittari ..................................3-90
Keskinopeus ...............................................................3-88
Osamatkamittari .........................................................3-88
Polttoaineen hetkellinen kulutus ................................3-87
Polttoaineen keskikulutus ..........................................3-87
Toimintamatka (mittarityyppi A) ...............................3-87
Ajovakauden hallintajärjestelmä (VSM) ......................5-34
Ajovalojen asento .........................................................3-92
Ajovalojen saattovalotoiminto ......................................3-95
Ajovalojen suuntauslaite...............................................3-96
Ajovalon polttimoiden vaihtaminen .............................7-67
Akku (12 V) ..................................................................7-37
Akun lataaminen ........................................................7-39Akkuvahtitoiminto ........................................................3-95
Akun ilmanottokanava ..................................................2-24
Antenni ...........................................................................4-2
Audio-/video-/navigointijärjestelmä ...............................4-4
Audiojärjestelmän ohjauspyöränäppäimet .....................4-3
Aurinkolasikotelo ......................................................3-131
Automaattinen huurteenpoisto ....................................3-128
Automaattinen ilmastointijärjestelmä .........................3-112
Automaattinen lämmitys- ja
ilmastointijärjestelmä .............................................. 3-113
Ilmanjakotilan valinta ..............................................3-116
Ilmastoinnin kylmäaineen tietokilpi ........................3-124
Ilmastointijärjestelmä ...............................................3-121
Ilmavirran ohjas Vain kuljettaja -painikkeella .........3-120
Järjestelmän huolto ..................................................3-124
Käsisäätöinen lämmitys- ja
ilmastointijärjestelmä .............................................. 3-114
Lämpötilan säätö ......................................................3-117
Lämpötilayksikön vaihto .........................................3-118
OFF-tila ....................................................................3-121
Puhaltimen nopeuden valinta ...................................3-120
SYNC-painike ..........................................................3-118
Ulkoilmanotto ..........................................................3-119
Automaattisen hätäjarrutusjärjestelmän (AEB)
toimintahäiriö ................................................................5-47
Automaattisesti himmenevä taustapeili (ECM) ...........3-23
Auton hoitaminen .........................................................7-83
Sisätilojen hoitaminen ...............................................7-88
Ulkopintojen hoitaminen ...........................................7-83A

H7

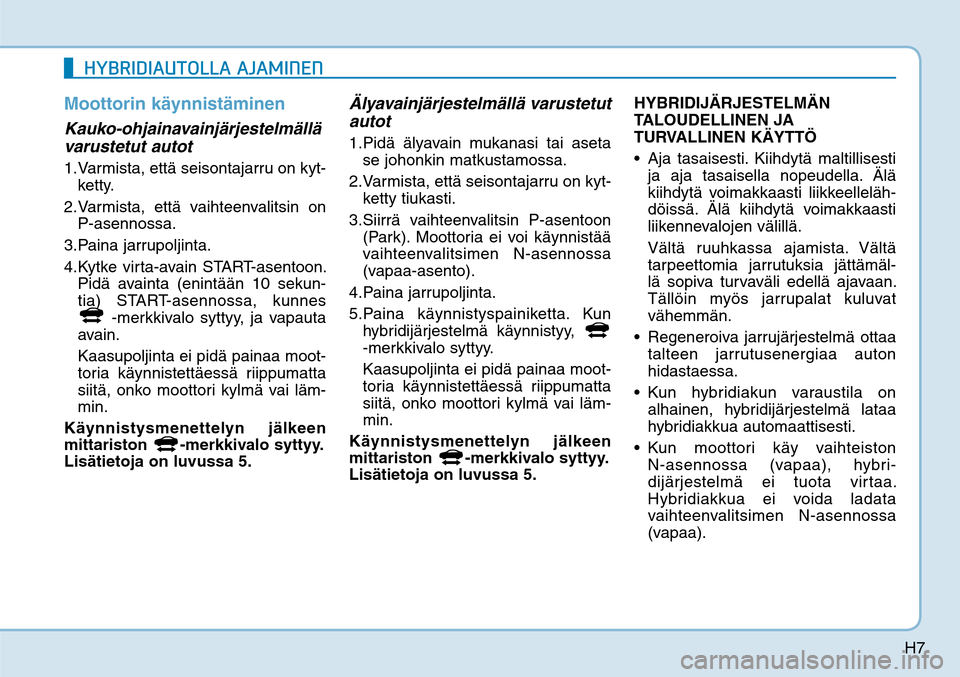

Moottorin käynnistäminenKauko-ohjainavainjärjestelmällä
varustetut autot 1. Varmista, että seisontajarru on kyt-
ketty.
2. Varmista, että vaihteenvalitsin on
P-asennossa.
3. Paina jarrupoljinta.
4. Kytke virta-avain START-asentoon.
Pidä avainta (enintään 10 sekun-
tia) START-asennossa, kunnes
-merkkivalo syttyy, ja vapauta
avain.
Kaasupoljinta ei pidä painaa moot-
toria käynnistettäessä riippumatta
siitä, onko moottori kylmä vai läm-
min.
Käynnistysmenettelyn jälkeen
mittariston
-merkkivalo syttyy.
Lisätietoja on luvussa 5.
Älyavainjärjestelmällä varustetut
autot 1. Pidä älyavain mukanasi tai aseta
se johonkin matkustamossa.
2. Varmista, että seisontajarru on kyt-
ketty tiukasti.
3. Siirrä vaihteenvalitsin P-asentoon
(Park). Moottoria ei voi käynnistää
vaihteenvalitsimen N-asennossa
(vapaa-asento).
4. Paina jarrupoljinta.
5. Paina käynnistyspainiketta. Kun
hybridijärjestelmä käynnistyy, -merkkivalo syttyy.
Kaasupoljinta ei pidä painaa moot-
toria käynnistettäessä riippumatta
siitä, onko moottori kylmä vai läm-
min.
Käynnistysmenettelyn jälkeen
mittariston
-merkkivalo syttyy.
Lisätietoja on luvussa 5.HYBRIDIJÄRJESTELMÄN
TALOUDELLINEN JA
TURVALLINEN KÄYTTÖ
Aja tasaisesti. Kiihdytä maltillisesti
ja aja tasaisella nopeudella. Älä
kiihdytä voimakkaasti liikkeelleläh-
döissä. Älä kiihdytä voimakkaasti
liikennevalojen välillä.
Vältä ruuhkassa ajamista. Vältä
tarpeettomia jarrutuksia jättämäl-
lä sopiva turvaväli edellä ajavaan.
Tällöin myös jarrupalat kuluvat
vähemmän.
Regeneroiva jarrujärjestelmä ottaa
talteen jarrutusenergiaa auton
hidastaessa.

alhainen, hybridijärjestelmä lataa
hybridiakkua automaattisesti.

N- asennossa (vapaa), hybri-
dijärjestelmä ei tuota virtaa.
Hybridiakkua ei voida ladata
vaihteenvalitsimen N-asennossa
(vapaa).
):#3*%*"650--"
"+".*/&/

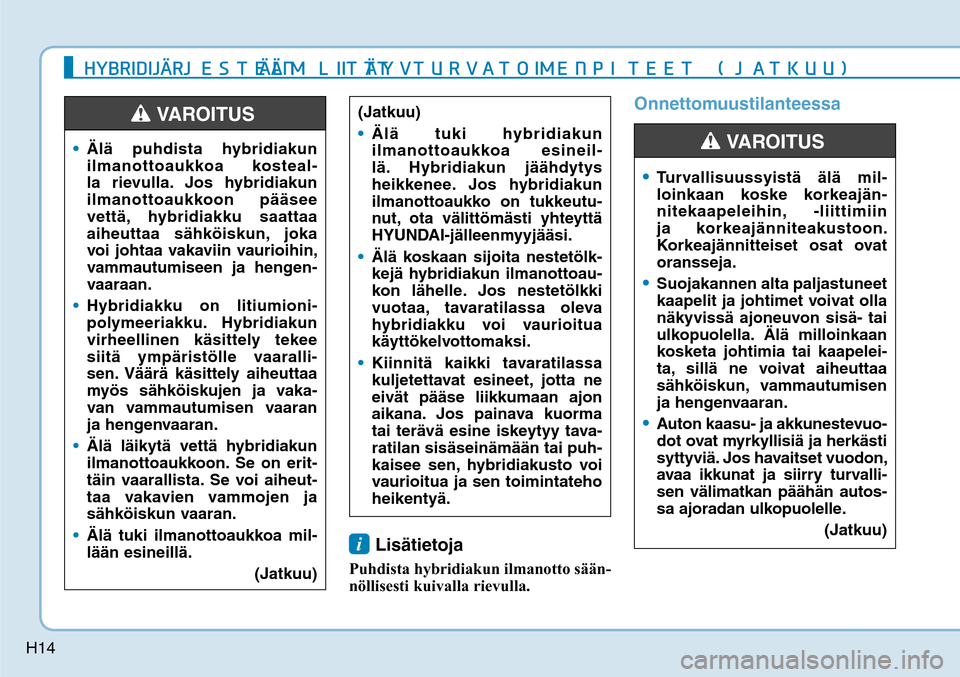

H14
i Lisätietoja

Puhdista hybridiakun ilmanotto sään-
nöllisesti kuivalla rievulla.
Onnettomuustilanteessa
Älä puhdista hybridiakun
ilmanottoaukkoa kosteal-
la rievulla. Jos hybridiakun
ilmanottoaukkoon pääsee
vettä, hybridiakku saattaa
aiheuttaa sähköiskun, joka
voi johtaa vakaviin vaurioihin,
vammautumiseen ja hengen-
vaaraan.Hybridiakku on litiumioni-
polymeeriakku. Hybridiakun
virheellinen käsittely tekee
siitä ympäristölle vaaralli-
sen. Väärä käsittely aiheuttaa
myös sähköiskujen ja vaka-
van vammautumisen vaaran
ja hengenvaaran. Älä läikytä vettä hybridiakun
ilmanottoaukkoon. Se on erit-
täin vaarallista. Se voi aiheut-
taa vakavien vammojen ja
sähköiskun vaaran. Älä tuki ilmanottoaukkoa mil-
lään esineillä.
(Jatkuu)
VAROITUS
(Jatkuu)Älä tuki hybridiakun
ilmanottoaukkoa esineil-
lä. Hybridiakun jäähdytys
heikkenee. Jos hybridiakun
ilmanottoaukko on tukkeutu-
nut, ota välittömästi yhteyttä
HYUNDAI-jälleenmyyjääsi.Älä koskaan sijoita nestetölk-
kejä hybridiakun ilmanottoau-
kon lähelle. Jos nestetölkki
vuotaa, tavaratilassa oleva
hybridiakku voi vaurioitua
käyttökelvottomaksi. Kiinnitä kaikki tavaratilassa
kuljetettavat esineet, jotta ne
eivät pääse liikkumaan ajon
aikana. Jos painava kuorma
tai terävä esine iskeytyy tava-
ratilan sisäseinämään tai puh-
kaisee sen, hybridiakusto voi
vaurioitua ja sen toimintateho
heikentyä.
):#3*%*+G¸3+&45&-.G¸G¸/
-**55:7G¸5
5637"50*.&/1*5&&5
+"5,66


Turvallisuussyistä älä mil-
loinkaan koske korkeajän-
nitekaapeleihin, -liittimiin
ja korkeajänniteakustoon.
Korkeajännitteiset osat ovat
oransseja.Suojakannen alta paljastuneet
kaapelit ja johtimet voivat olla
näkyvissä ajoneuvon sisä- tai
ulkopuolella. Älä milloinkaan
kosketa johtimia tai kaapelei-
ta, sillä ne voivat aiheuttaa
sähköiskun, vammautumisen
ja hengenvaaran.Auton kaasu- ja akkunestevuo-
dot ovat myrkyllisiä ja herkästi
syttyviä. Jos havaitset vuodon,
avaa ikkunat ja siirry turvalli-
sen välimatkan päähän autos-
sa ajoradan ulkopuolelle.
(Jatkuu)
VAROITUS
