Page 480 of 539
) V P M U P
5. Asenna uusi polttimo asettamal-
la se kantaan ja kiertämällä sitä,
kunnes se lukkiutuu paikalleen.
6. Asenna kanta valoumpioon koh-
distamalla sen kiinnitystapit umpi-
ossa oleviin uriin.
7. Paina kanta kiinni umpioon ja kier-
rä sitä myötäpäivään.

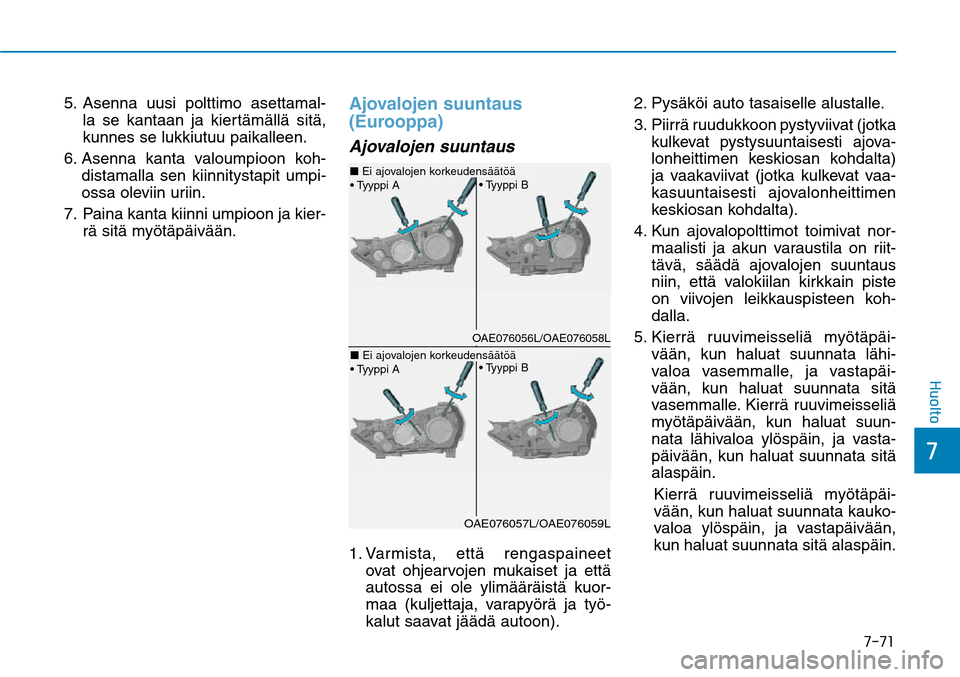

Ajovalojen suuntaus
(Eurooppa)Ajovalojen suuntaus1. Varmista, että rengaspaineet
ovat ohjearvojen mukaiset ja että
autossa ei ole ylimääräistä kuor-
maa (kuljettaja, varapyörä ja työ-
kalut saavat jäädä autoon). 2. Pysäköi auto tasaiselle alustalle.
3.
Piirrä ruudukkoon pystyviivat (jotka
kulkevat pystysuuntaisesti ajova-
lonheittimen keskiosan kohdalta)
ja vaakaviivat (jotka kulkevat vaa-
kasuuntaisesti ajovalonheittimen
keskiosan kohdalta).
4. Kun ajovalopolttimot toimivat nor-
maalisti ja akun varaustila on riit-
tävä, säädä ajovalojen suuntaus
niin, että valokiilan kirkkain piste
on viivojen leikkauspisteen koh-
dalla.
5. Kierrä ruuvimeisseliä myötäpäi-
vään, kun haluat suunnata lähi-
valoa vasemmalle, ja vastapäi-
vään, kun haluat suunnata sitä
vasemmalle. Kierrä ruuvimeisseliä
myötäpäivään, kun haluat suun-
nata lähivaloa ylöspäin, ja vasta-
päivään, kun haluat suunnata sitä
alaspäin.
Kierrä ruuvimeisseliä myötäpäi-
vään, kun haluat suunnata kauko-
valoa ylöspäin, ja vastapäivään,
kun haluat suunnata sitä alaspäin.
OAE076057L/OAE076059L
■ Ei ajovalojen korkeudensäätöä
OAE076056L/OAE076058L
■ Ei ajovalojen korkeudensäätöä
Page 481 of 539

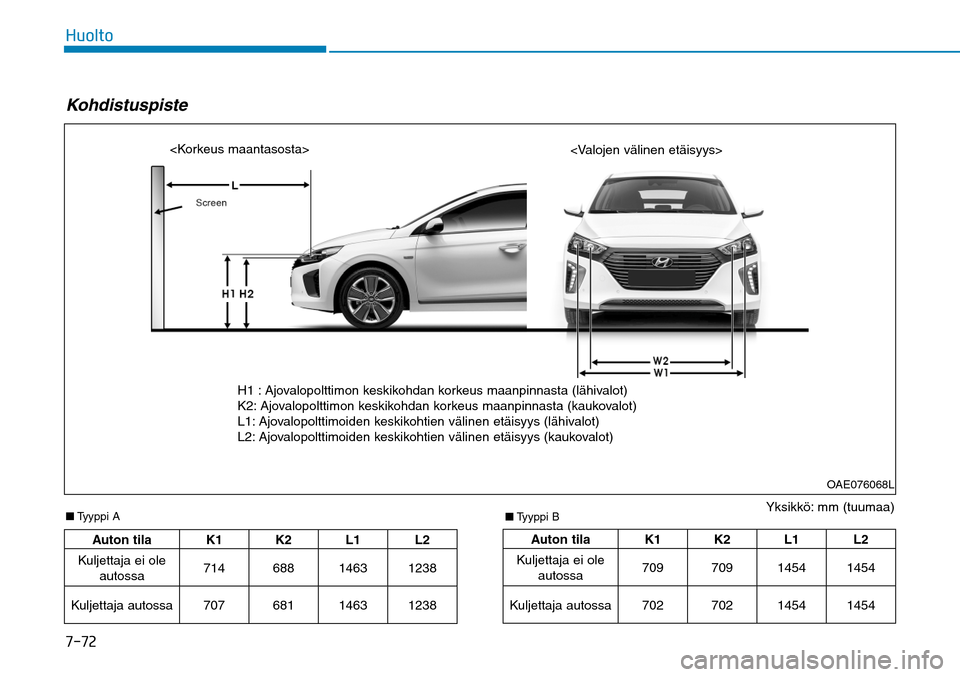

) V P M U P■ Tyyppi A
Yksikkö: mm (tuumaa)
Kohdistuspiste
OAE076068L
Auton tila K1 K2 L1 L2
Kuljettaja ei ole autossa 714 688 1463 1238
Kuljettaja autossa 707 681 1463 1238
Auton tila K1 K2 L1 L2
Kuljettaja ei ole autossa 709 709 1454 1454
Kuljettaja autossa 702 702 1454 1454
■ Tyyppi B
H1 : Ajovalopolttimon keskikohdan korkeus maanpinnasta (lähivalot)
K2: Ajovalopolttimon keskikohdan korkeus maanpinnasta (kaukovalot)
L1: Ajovalopolttimoiden keskikohtien välinen etäisyys (lähivalot)
L2: Ajovalopolttimoiden keskikohtien välinen etäisyys (kaukovalot)
Page 482 of 539
) V P M U P

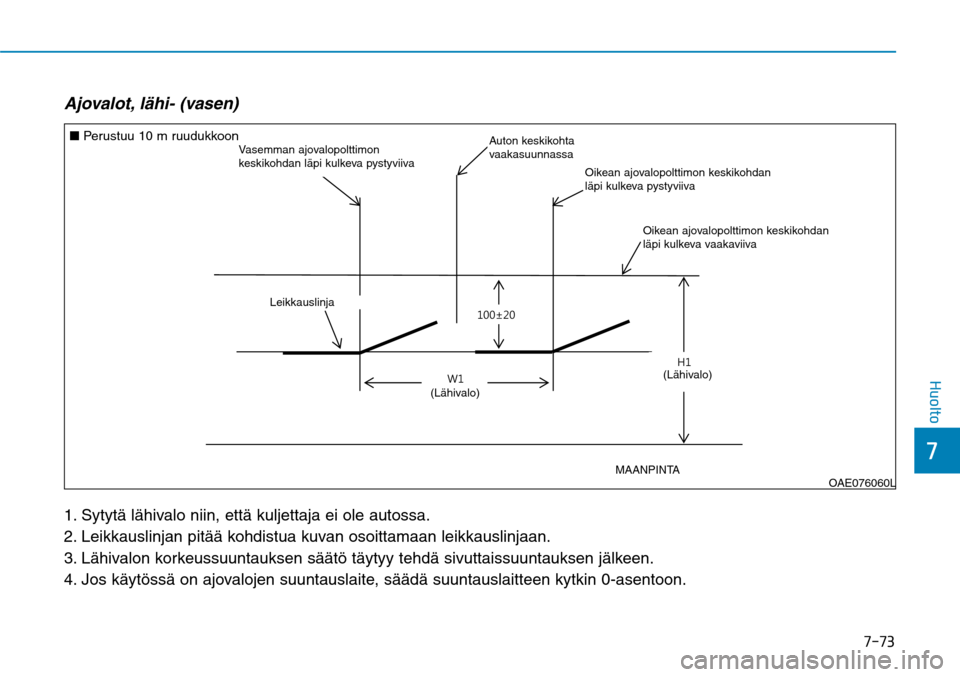

Ajovalot, lähi- (vasen) 1. Sytytä lähivalo niin, että kuljettaja ei ole autossa.
2. Leikkauslinjan pitää kohdistua kuvan osoittamaan leikkauslinjaan.
3. Lähivalon korkeussuuntauksen säätö täytyy tehdä sivuttaissuuntauksen jä\
lkeen.
4. Jos käytössä on ajovalojen suuntauslaite, säädä suuntauslaitteen kytkin 0-asentoon.
: & D U D [ L V
9 H U W L F D O O L Q H R I O H I W
K H D G O D P S E X O E F H Q W H U
& X W R I I O L Q H
9 H U W L F D O O L Q H R I U L J K W
K H D G O D P S E X O E F H Q W H U + R U L ] R Q W D O O L Q H R I
K H D G O D P S E X O E F H Q W H U
* 5 2 8 1 '
—
+
/ R Z E H D P
/ R Z E H D P
OAE076060L
■ Perustuu 10 m ruudukkoon
Vasemman ajovalopolttimon
keskikohdan läpi kulkeva pystyviiva
Oikean ajovalopolttimon keskikohdan
läpi kulkeva pystyviiva
Oikean ajovalopolttimon keskikohdan
läpi kulkeva vaakaviiva
Auton keskikohta
vaakasuunnassa
Leikkauslinja
(Lähivalo)
(Lähivalo)
MAANPINTA
Page 483 of 539

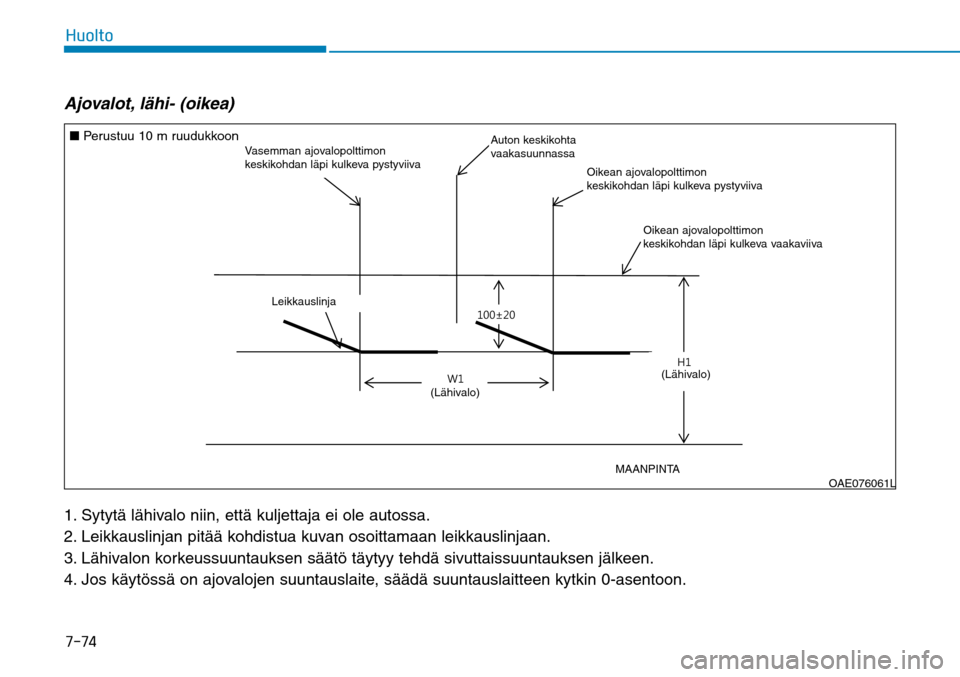

) V P M U PAjovalot, lähi- (oikea) 1. Sytytä lähivalo niin, että kuljettaja ei ole autossa.
2. Leikkauslinjan pitää kohdistua kuvan osoittamaan leikkauslinjaan.
3. Lähivalon korkeussuuntauksen säätö täytyy tehdä sivuttaissuuntauksen jä\
lkeen.
4. Jos käytössä on ajovalojen suuntauslaite, säädä suuntauslaitteen kytkin 0-asentoon.
: & D U D [ L V
9 H U W L F D O O L Q H R I O H I W
K H D G O D P S E X O E F H Q W H U
& X W R I I O L Q H
9 H U W L F D O O L Q H R I U L J K W
K H D G O D P S E X O E F H Q W H U + R U L ] R Q W D O O L Q H R I
K H D G O D P S E X O E F H Q W H U
* 5 2 8 1 '
—
+
/ R Z E H D P
/ R Z E H D P
OAE076061L
■ Perustuu 10 m ruudukkoon
Vasemman ajovalopolttimon
keskikohdan läpi kulkeva pystyviiva
Oikean ajovalopolttimon
keskikohdan läpi kulkeva pystyviiva
Oikean ajovalopolttimon
keskikohdan läpi kulkeva vaakaviiva
Auton keskikohta
vaakasuunnassa
Leikkauslinja
(Lähivalo)
(Lähivalo)
MAANPINTA
Page 484 of 539
) V P M U P

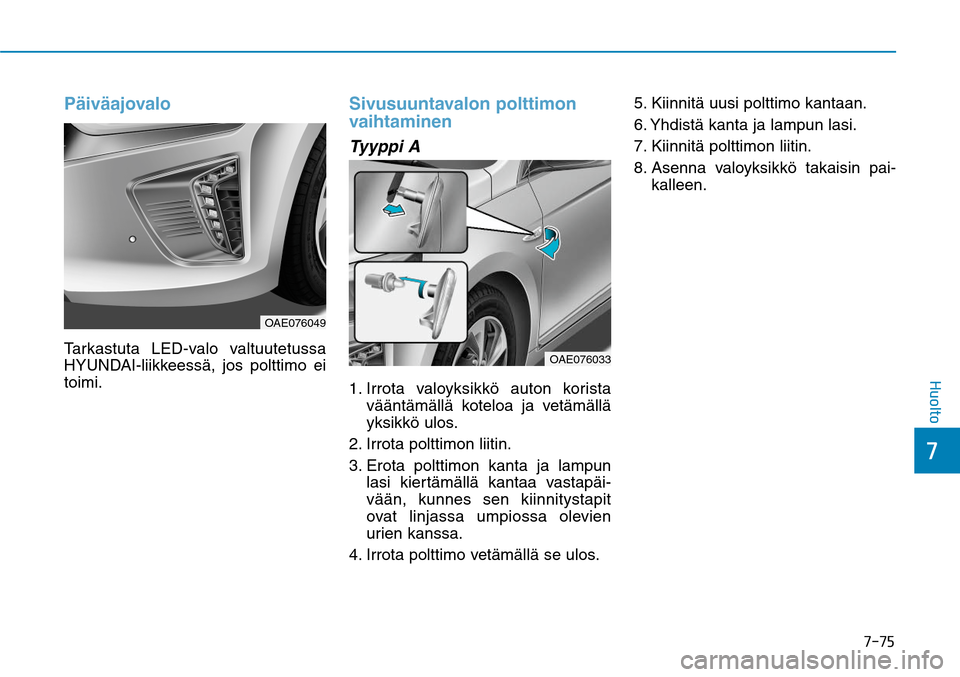

PäiväajovaloTarkastuta LED-valo valtuutetussa
HYUNDAI-liikkeessä, jos polttimo ei
toimi.
Sivusuuntavalon polttimon
vaihtaminenTyyppi A1. Irrota valoyksikkö auton korista
vääntämällä koteloa ja vetämällä
yksikkö ulos.
2. Irrota polttimon liitin.
3. Erota polttimon kanta ja lampun
lasi kiertämällä kantaa vastapäi-
vään, kunnes sen kiinnitystapit
ovat linjassa umpiossa olevien
urien kanssa.
4. Irrota polttimo vetämällä se ulos. 5. Kiinnitä uusi polttimo kantaan.
6.
Yhdistä kanta ja lampun lasi.
7. Kiinnitä polttimon liitin.
8. Asenna valoyksikkö takaisin pai-
kalleen.
OAE076049
OAE076033
Page 485 of 539

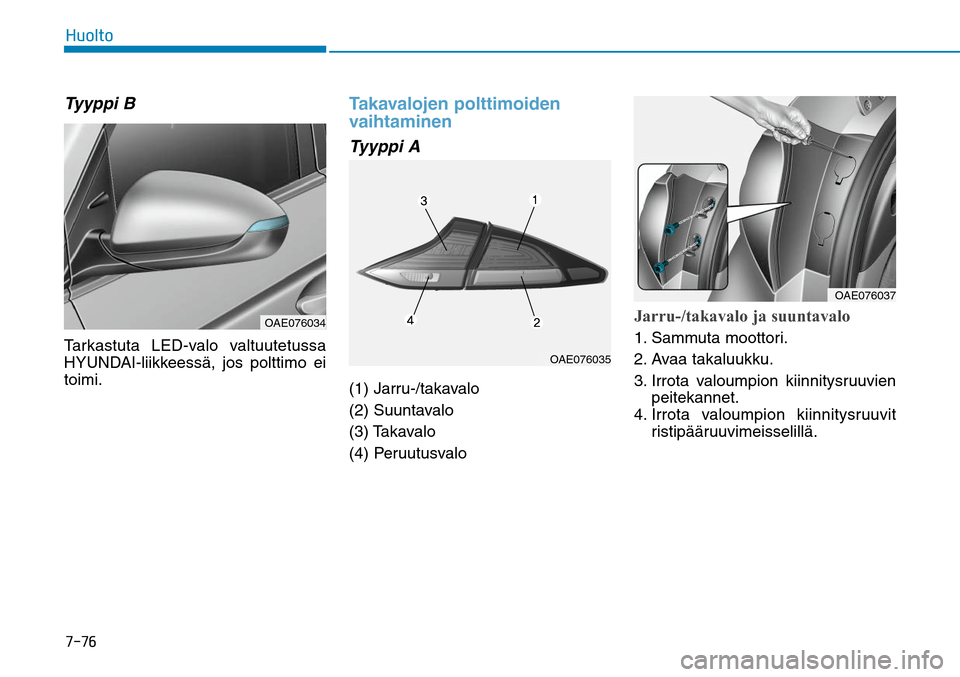

) V P M U PTyyppi BTarkastuta LED-valo valtuutetussa
HYUNDAI-liikkeessä, jos polttimo ei
toimi.
Takavalojen polttimoiden
vaihtaminenTyyppi A(1) Jarru-/takavalo
(2) Suuntavalo
(3) Takavalo
(4) Peruutusvalo
Jarru-/takavalo ja suuntavalo 1. Sammuta moottori.
2. Avaa takaluukku.
3. Irrota valoumpion kiinnitysruuvien
peitekannet.
4. Irrota valoumpion kiinnitysruuvit
ristipääruuvimeisselillä.
OAE076034
OAE076035
OAE076037
Page 486 of 539
) V P M U P

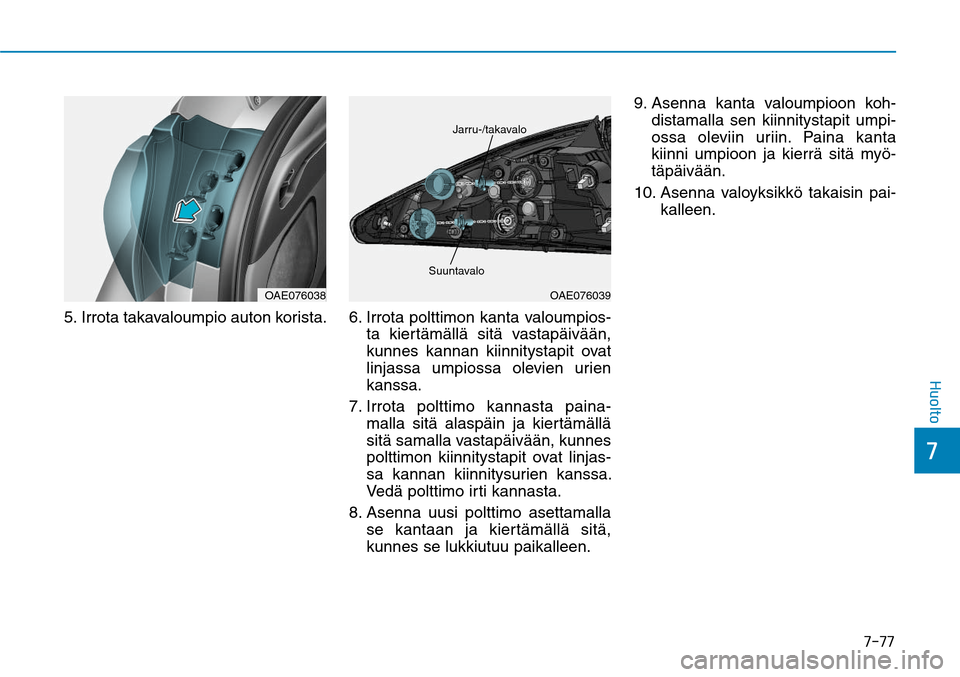

5. Irrota takavaloumpio auton korista. 6. Irrota polttimon kanta valoumpios-
ta kiertämällä sitä vastapäivään,
kunnes kannan kiinnitystapit ovat
linjassa umpiossa olevien urien
kanssa.
7. Irrota polttimo kannasta paina-
malla sitä alaspäin ja kiertämällä
sitä samalla vastapäivään, kunnes
polttimon kiinnitystapit ovat linjas-
sa kannan kiinnitysurien kanssa.
Vedä polttimo irti kannasta.
8. Asenna uusi polttimo asettamalla
se kantaan ja kiertämällä sitä,
kunnes se lukkiutuu paikalleen. 9.
Asenna kanta valoumpioon koh-
distamalla sen kiinnitystapit umpi-
ossa oleviin uriin. Paina kanta
kiinni umpioon ja kierrä sitä myö-
täpäivään.
10. Asenna valoyksikkö takaisin pai-
kalleen.
OAE076038
OAE076039
Jarru-/takavalo
Suuntavalo
Page 487 of 539

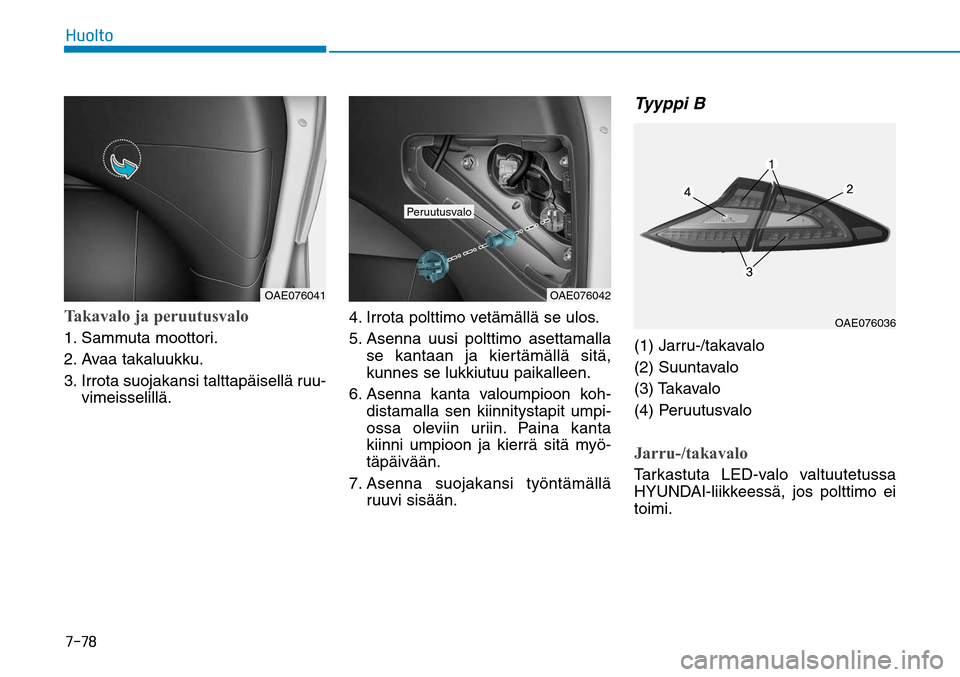

) V P M U PTakavalo ja peruutusvalo1. Sammuta moottori.
2. Avaa takaluukku.
3. Irrota suojakansi talttapäisellä ruu-
vimeisselillä. 4. Irrota polttimo vetämällä se ulos.
5.
Asenna uusi polttimo asettamalla
se kantaan ja kiertämällä sitä,
kunnes se lukkiutuu paikalleen.
6. Asenna kanta valoumpioon koh-
distamalla sen kiinnitystapit umpi-
ossa oleviin uriin. Paina kanta
kiinni umpioon ja kierrä sitä myö-
täpäivään.
7. Asenna suojakansi työntämällä
ruuvi sisään.
Tyyppi B(1) Jarru-/takavalo
(2) Suuntavalo
(3) Takavalo
(4) PeruutusvaloJarru-/takavalo Tarkastuta LED-valo valtuutetussa
HYUNDAI-liikkeessä, jos polttimo ei
toimi.
OAE076036
OAE076041
OAE076042
Peruutusvalo
