Praktiske funktioner i Deres bil
3

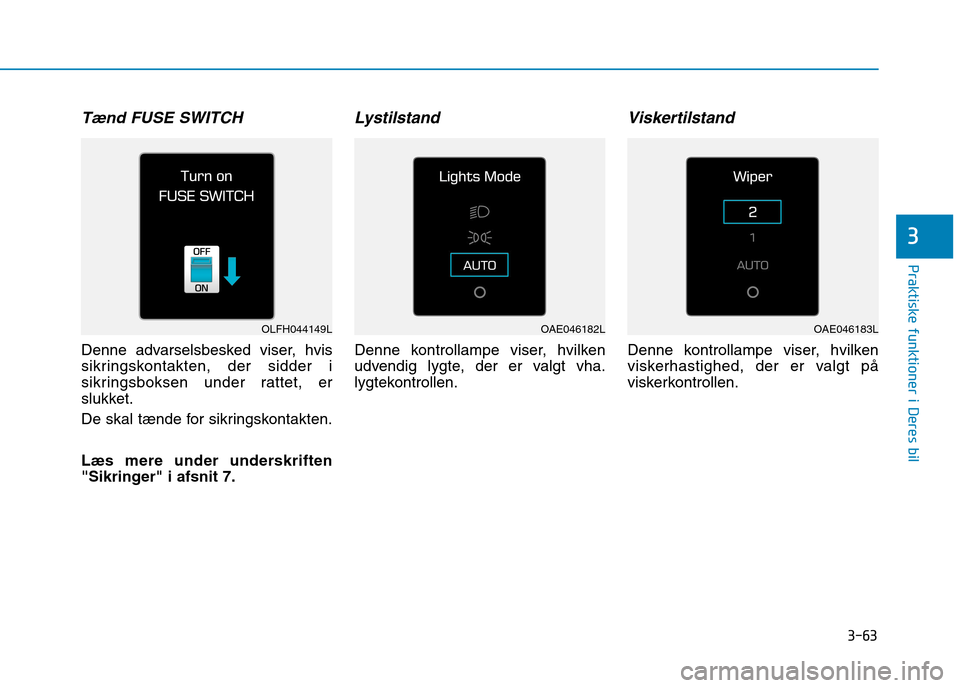

Tænd FUSE SWITCH
Denne advarselsbesked viser, hvis
sikringskontakten, der sidder i
sikringsboksen under rattet, er
slukket.
De skal tænde for sikringskontakten.
Læs mere under underskriften
"Sikringer" i afsnit 7.
Lystilstand
Denne kontrollampe viser, hvilken
udvendig lygte, der er valgt vha.
lygtekontrollen.
Viskertilstand
Denne kontrollampe viser, hvilken
viskerhastighed, der er valgt på
viskerkontrollen.
OLFH044149LOAE046182LOAE046183L

7-35
7
Vedligeholdelse

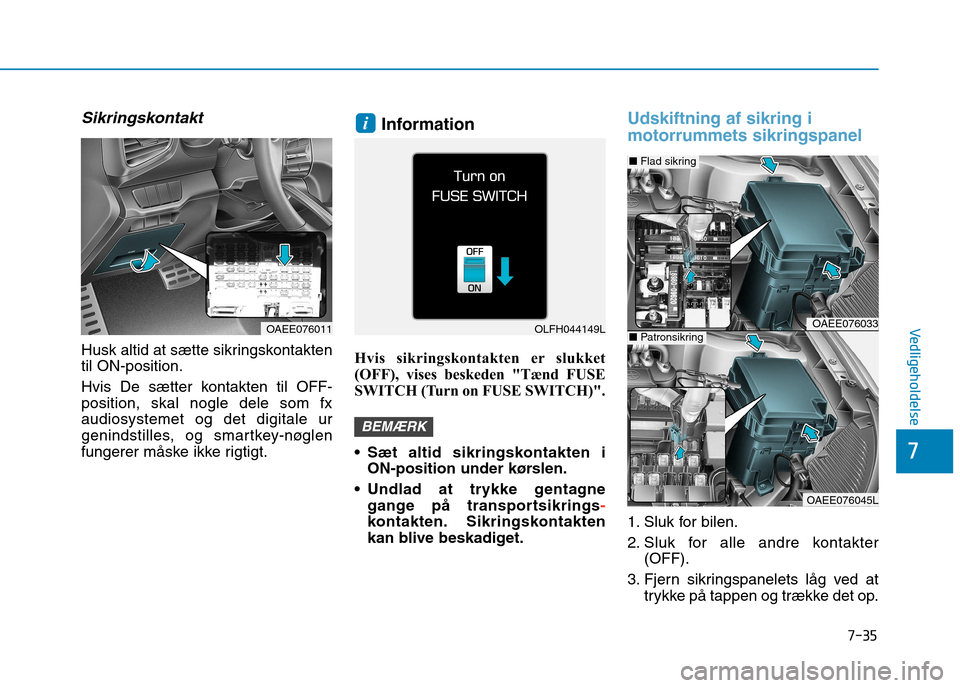

Sikringskontakt
Husk altid at sætte sikringskontakten til ON-position.
Hvis De sætter kontakten til OFF- position, skal nogle dele som fxaudiosystemet og det digitale ur
genindstilles, og smartkey-nøglen
fungerer måske ikke rigtigt.Information
Hvis sikringskontakten er slukket
(OFF), vises beskeden "Tænd FUSE
SWITCH (Turn on FUSE SWITCH)".
Sæt altid sikringskontakten i ON-position under kørslen.
Undlad at trykke gentagne gange på transportsikrings
-
kontakten. Sikringskontakten
kan blive beskadiget.
Udskiftning af sikring i motorrummets sikringspanel
1. Sluk for bilen.
2. Sluk for alle andre kontakter (OFF).
3. Fjern sikringspanelets låg ved at trykke på tappen og trække det op.
BEMÆRK
i
OAEE076033
OAEE076045L
■Flad sikring
■PatronsikringOAEE076011OLFH044149L

7-43
7
Vedligeholdelse
Motorrum sikringspanel

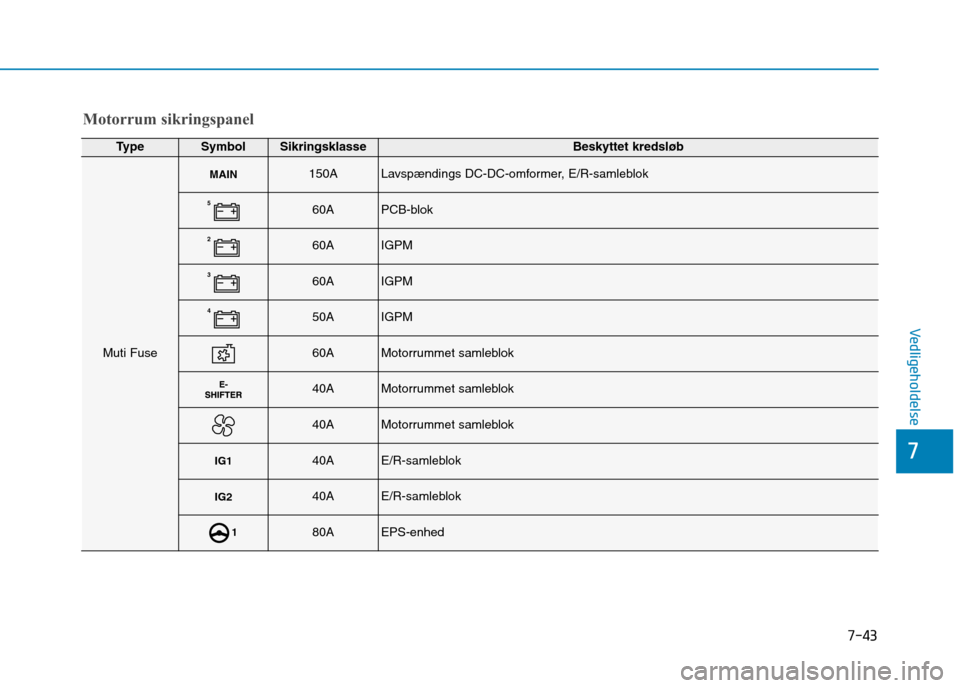

TypeSymbolSikringsklasseBeskyttet kredsløb
Muti Fuse
MAIN150ALavspændings DC-DC-omformer, E/R-samleblok
560APCB-blok
260AIGPM
360AIGPM
450AIGPM
60AMotorrummet samleblok
40AMotorrummet samleblok
40AMotorrummet samleblok
IG140AE/R-samleblok
IG240AE/R-samleblok
180AEPS-enhed

7-44
Vedligeholdelse

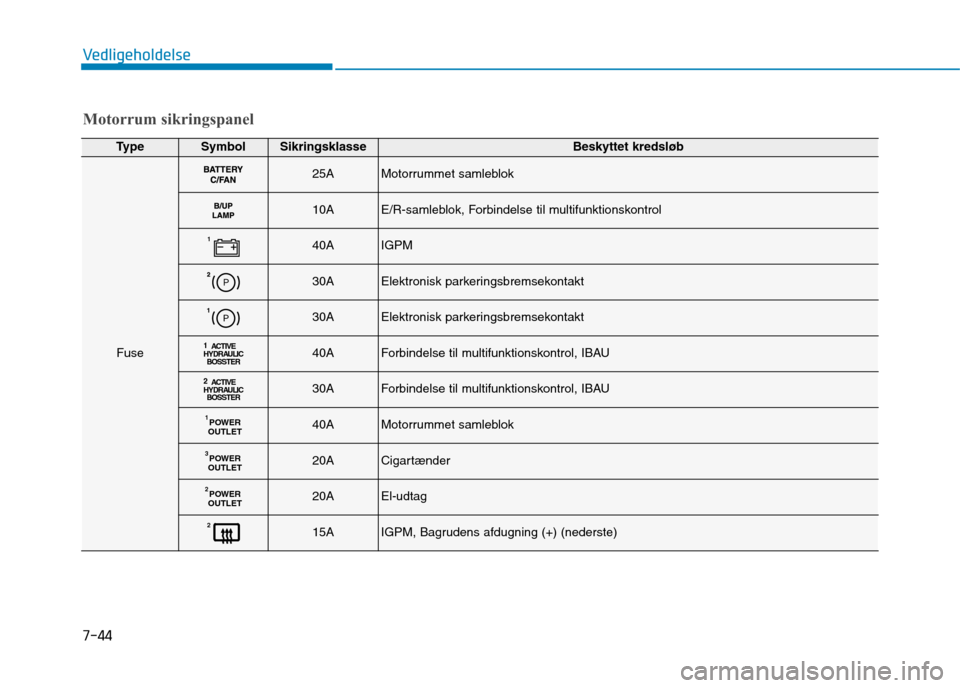

TypeSymbolSikringsklasseBeskyttet kredsløb
Fuse
25AMotorrummet samleblok
10AE/R-samleblok, Forbindelse til multifunktionskontrol
140AIGPM
30AElektronisk parkeringsbremsekontakt
30AElektronisk parkeringsbremsekontakt
1ACTIVE
HYDRAULIC BO SSTER40AForbindelse til multifunktionskontrol, IBAU
2
ACTIVE
HYDRAULIC BO SSTER30AForbindelse til multifunktionskontrol, IBAU
POWER
OUTLET140AMotorrummet samleblok
POWER
OUTLET
320ACigartænder
POWER
OUTLET
220AEl-udtag
215AIGPM, Bagrudens afdugning (+) (nederste)
Motorrum sikringspanel

7-45
7
Vedligeholdelse

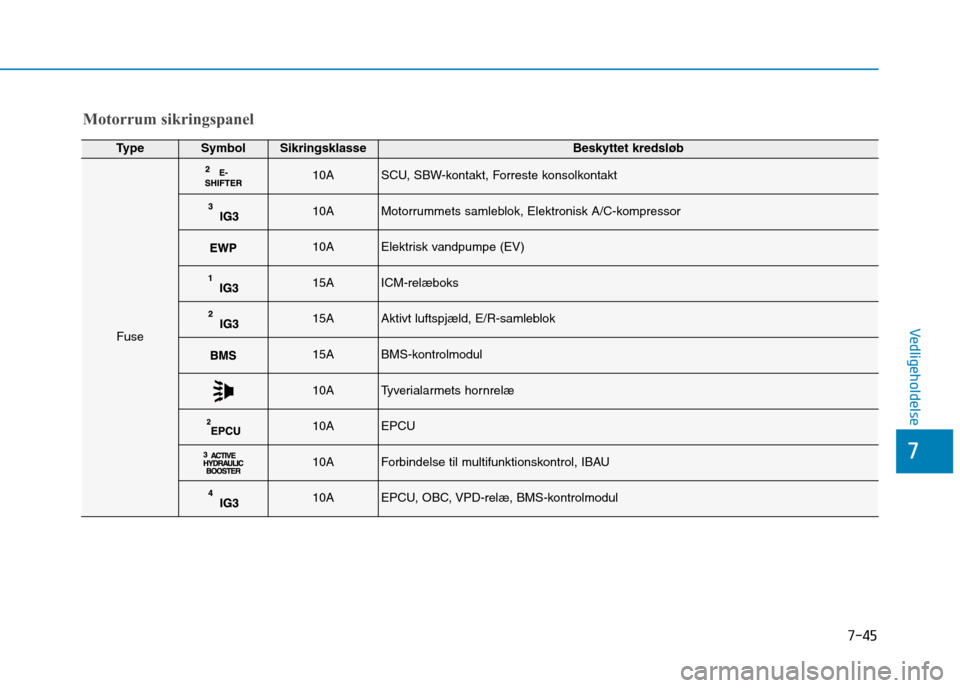

TypeSymbolSikringsklasseBeskyttet kredsløb
Fuse
10ASCU, SBW-kontakt, Forreste konsolkontakt
10AMotorrummets samleblok, Elektronisk A/C-kompressor
10AElektrisk vandpumpe (EV)
15AICM-relæboks
15AAktivt luftspjæld, E/R-samleblok
15ABMS-kontrolmodul
10ATyverialarmets hornrelæ
10AEPCU
10AForbindelse til multifunktionskontrol, IBAU
10AEPCU, OBC, VPD-relæ, BMS-kontrolmodul
Motorrum sikringspanel

7-46
Vedligeholdelse

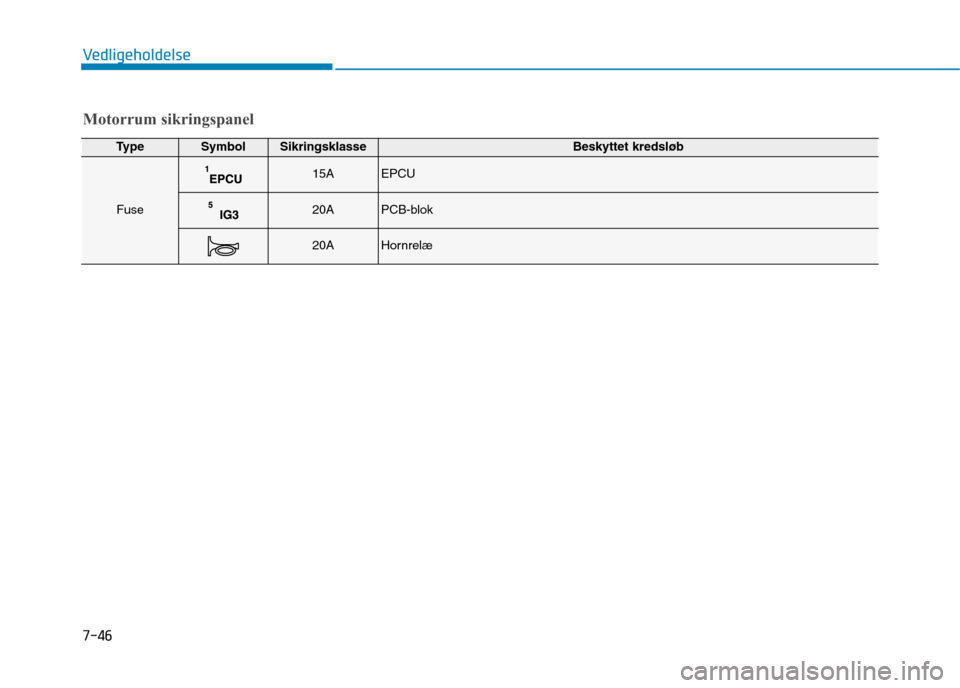

TypeSymbolSikringsklasseBeskyttet kredsløb
Fuse
15AEPCU
20APCB-blok
20AHornrelæ
Motorrum sikringspanel
