2017 Hyundai Aslan ABS

5-30
시동 및 주행
•ABS가 장착된 차량도 옆으로 미끄러지는 것
을 방지할 수는 없습니다.
•또한 자갈길이나 비포장도로 또는 눈이 막 쌓
인 길에서는 일반 브레이크를 장착한 차보다
제동 거리가 더 길어질 수 있습니다.
•선회할 때는 항상 감속하여 주행하십시오.
ABS가 장착된 차도 과속으로 인한 사고는
방지할 수 없습니다.
•빙판길과 같은 미끄러운 도로를 주행할 때 브
레이크를 계속 밟고 있으면 ABS가 계속 작동
하여 ABS 경고등이 켜지는 경우도 있습니다.
이러한 경우에는 차를 안전한 곳에 세운 후에
엔진을 껐다가 다시 시동을 걸어 ABS 경고등
이 꺼지는지 점검하십시오.
•운전 중에 ABS 경고등이 계속 켜져 있으면
ABS 장치에 이상이 생긴 것이므로 가능한
한 빨리 자사 직영 서비스센터나 블루핸즈에
정비를 의뢰하십시오.
이런 경우라도 일반적인 브레이크 기능은 작
동합니다.
•ABS 경고등은 시동 「ON」 또는 시동 상태에
서 3초 동안 켜집니다.
이 시간은 자가 진단 시간인데 ABS가 정상이
면 경고등이 꺼집니다. 만약 계속 켜져 있으
면 ABS 장치에 이상이 생긴 것입니다.
가능한 한 빨리 가까운 자사 직영 서비스센터
나 블루핸즈에서 점검을 받으십시오.
•엔진에 시동을 건 후 출발할 때 저속에서 ABS
자체 진단음이 미약하게 들릴 수 있습니다.
이것은 ABS가 정상적으로 작동하고 있음을
나타내는 것으로 이상이 아닙니다.
•배터리가 방전되어 엔진을 점프 스타트할 때
는 엔진 회전이 불안정하고 동시에 ABS 경고
등이 켜지며 깜박일 수 있습니다. 이것은 배터
리의 전압이 부족해서 나타나는 현상이므로
배터리의 전압이 회복된 후 주행 하십시오.
•타이어 주위를 청소할 때는 각 휠에 장착되어
있는 차속 감지 장치 및 배선 등에 손상을 입
히지 않도록 주의하십시오.
•ABS는 고속도로나 상태가 좋은 도로에서 브
레이크 효과를 최대로 발휘하도록 설계되었
습니다. 상태가 좋지 않은 포장도로에서 ABS
는 브레이크 효과가 저하될 수 있습니다. 항
상 기후나 도로 상태를 고려하여 이에 적합한
속도로 안전하게 주행하십시오.
•ABS가 장착된 차량이 요철을 통과할 때 브
레이크를 작동하게 되면 순간적으로 브레이
크가 서서히 내려가는 스폰지현상이 일어날
수 있습니다. 이것은 ABS 작동에 의한 정상
적인 현상으로 제동은 정상 작동됩니다.
요철을 통과 시에는 속도를 낮추어 안전 운전
하십시오.
ABS 경고등과 브레이크 경고등이 동시에
켜진 경우, 제동력의 전·후륜 배분기능도
작동하지 않기 때문에 급제동시 차량이 불
안정하게 될 수 있습니다.
경고등이 켜지면 고속주행이나 급제동을
피하고 곧바로 가까운 자사 직영 서비스센
터 또는 블루핸즈에 점검 및 정비를 의뢰하
십시오.
•안전한 운전을 위해서 ABS 장치에 너
무 의존하지 마십시오. 그리고 다음과
같은 주행에 대해서 ABS장치는 안전을
보장할 수 없습니다.
- 운전미숙, 잘못된 판단 또는 과속이
나 안전거리 미확보 등과 같은 안전
수칙을 지키지 않는 무모한 주행 등
- 빗길과 같은 수막으로 인한 타이어
마찰력이 현저히 감소되는 상황에서
의 고속주행 등
경 고

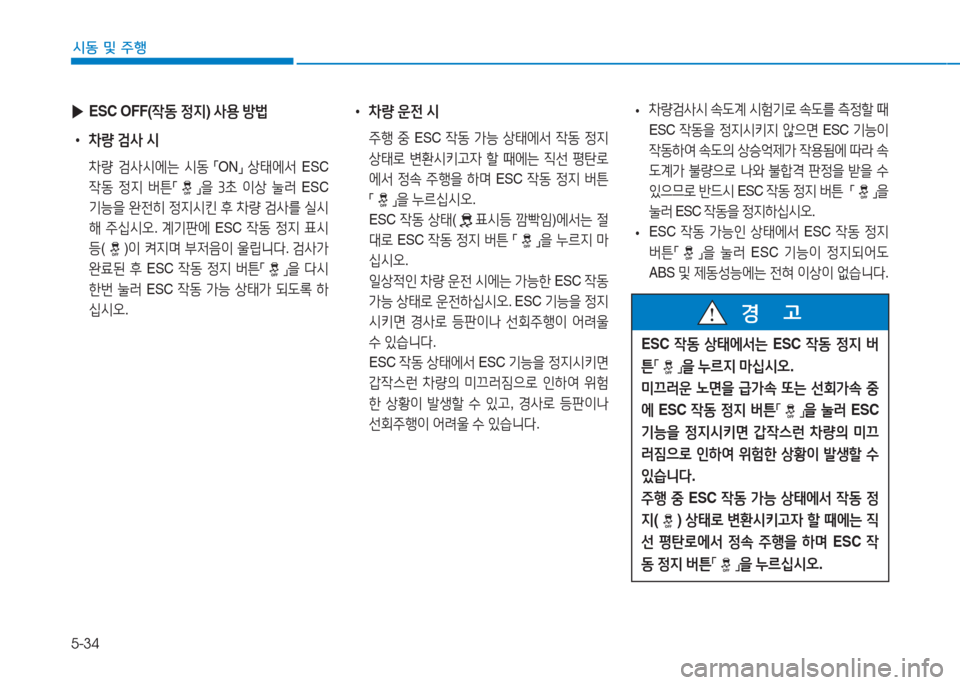

5-34
시동 및 주행
▶ESC OFF(작동 정지) 사용 방법
•차량 검사 시
차량 검사시에는 시동 「ON」 상태에서 ESC
작동 정지 버튼「」을 3초 이상 눌러 ESC
기능을 완전히 정지시킨 후 차량 검사를 실시
해 주십시오. 계기판에 ESC 작동 정지 표시
등()이 켜지며 부저음이 울립니다. 검사가
완료된 후 ESC 작동 정지 버튼「」을 다시
한번 눌러 ESC 작동 가능 상태가 되도록 하
십시오.
•차량 운전 시
주행 중 ESC 작동 가능 상태에서 작동 정지
상태로 변환시키고자 할 때에는 직선 평탄로
에서 정속 주행을 하며 ESC 작동 정지 버튼
「」을 누르십시오.
ESC 작동 상태(표시등 깜빡임)에서는 절
대로 ESC 작동 정지 버튼 「」을 누르지 마
십시오.
일상적인 차량 운전 시에는 가능한 ESC 작동
가능 상태로 운전하십시오. E S C 기능을 정지
시키면 경사로 등판이나 선회주행이 어려울
수 있습니다.
ESC 작동 상태에서 ESC 기능을 정지시키면
갑작스런 차량의 미끄러짐으로 인하여 위험
한 상황이 발생할 수 있고, 경사로 등판이나
선회주행이 어려울 수 있습니다.
ESC 작동 상태에서는 ESC 작동 정지 버
튼「」을 누르지 마십시오.
미끄러운 노면을 급가속 또는 선회가속 중
에 ESC 작동 정지 버튼「」을 눌러 ESC
기능을 정지시키면 갑작스런 차량의 미끄
러짐으로 인하여 위험한 상황이 발생할 수
있습니다.
주행 중 ESC 작동 가능 상태에서 작동 정
지() 상태로 변환시키고자 할 때에는 직
선 평탄로에서 정속 주행을 하며 ESC 작
동 정지 버튼「」을 누르십시오.
경 고
•차량검사시 속도계 시험기로 속도를 측정할 때
ESC 작동을 정지시키지 않으면 ESC 기능이
작동하여 속도의 상승억제가 작용됨에 따라 속
도계가 불량으로 나와 불합격 판정을 받을 수
있으므로 반드시 ESC 작동 정지 버튼 「」을
눌러 ESC 작동을 정지하십시오.
•ESC 작동 가능인 상태에서 ESC 작동 정지
버튼「」을 눌러 ESC 기능이 정지되어도
ABS 및 제동성능에는 전혀 이상이 없습니다.

5-36
시동 및 주행
•VSM은 운전자를 위한 보조 장치입니
다. 차량 안전 및 통제는 운전자 스스로
의 판단에 의해 이루어져야 합니다. 시
스템에 의존하여 위험한 주행을 해서는
안되며, 항상 스티어링 휠을 확실하게
잡고 안전한 제동거리를 확보 및 필요
시 브레이크를 밟아 속도를 줄이십시오.
•VSM 작동중에도 도로 및 주행 상태에
대하여 세심하고 지속적인 주의를 기울
이십시오.
•차량 출고 시 제공된 타이어 및 휠과 다
른 사이즈 또는 다른 타입의 타이어와
휠을 사용하지 마십시오. 시스템 오작동
의 원인이 될 수 있습니다.
경 고 0급제동 경보 시스템 (ESS)
급제동 경보 시스템은 차량 주행중에 급제동을
하거나 또는 제동중 ABS가 작동하면 브레이크
램프가 빠르게 깜빡여 후방 차량에게 위험 상황
을 경고할 수 있는 시스템입니다.
(단, 차량 속도가 55km/h 이상이고 제동중 차량
감속도가 7㎨ 이상 또는 ABS 제어시에만 작동
됩니다.)
브레이크 램프가 빠르게 깜빡이는 중에 차량속
도가 40km/h 이하에서 급제동 상황이 해제되거
나 ABS 작동이 중단되면 브레이크 램프 깜빡임
은 중단되고 비상경고등이 자동으로 켜집니다.
차량 정지 후 10km/h 이상으로 주행하면 비상경
고등은 자동으로 꺼지며 저속으로 일정 시간 동
안 주행 시에도 자동으로 꺼집니다. 비상경고등
이 깜빡이는 중에도 비상경고등 버튼을 눌러 비
상경고등을 끌수 있습니다.
※ ESS는 Emergency Stop Signal의 약자입니다.
0 경사로 밀림 방지 기능
(HAC: Hill-start Assist Control)
경사로 밀림 방지 기능은 경사가 심한 언덕길
에서 정차 후 출발 시 일시적으로 브레이크가
작동하여 차량이 뒤로 밀리는 것을 방지하는
기능입니다. 이 기능은 약 2초간 작동되나 가
속 페달을 밟아 차량이 출발하기 시작하면 자
동으로 해제됩니다.
주 의
•HAC 기능에 의한 브레이크 작동은 2초
후 자동 해제되므로 일부러 브레이크 페
달을 떼고 가속 페달을 밟지 않고 있으
면 갑자기 뒤로 밀려 매우 위험합니다.
•변속레버가 「P」(주차) 또는 「N」(중립) 위
치일 때는 작동되지 않습니다.
•ESC 기능이 해제된 상태에서도 HAC
기능은 작동되나, ESC 장치에 이상이
있을 때에는 HAC 기능도 작동되지 않
습니다.
주 의
비상경고등이 이미 켜져 있는 경우에는 급
제동 경보 시스템은 작동하지 않습니다.

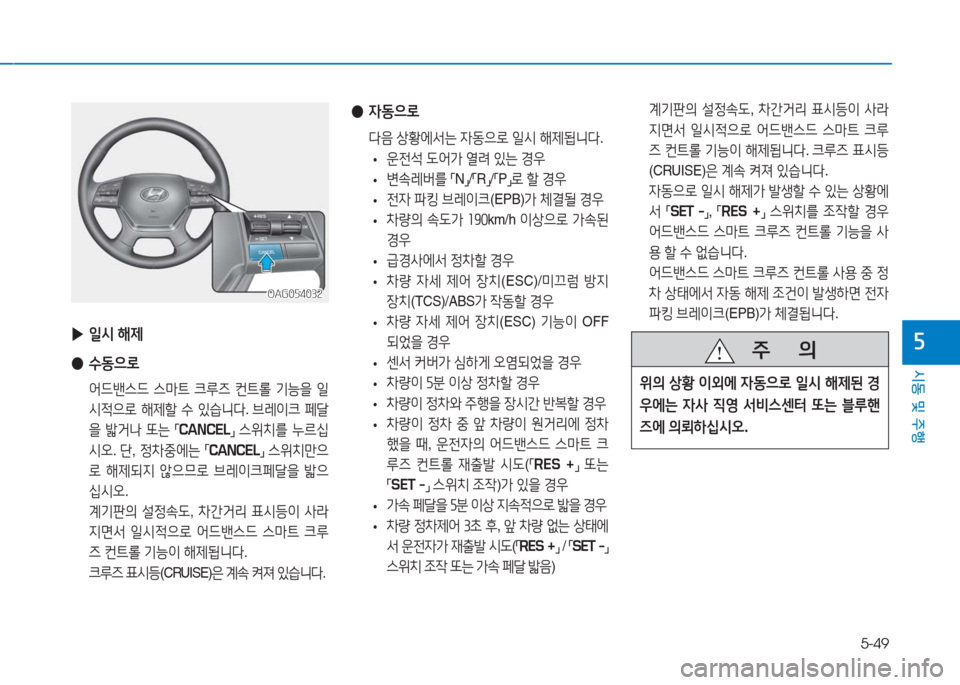

5-49
시동 및 주행
5 ▶일시 해제
●수동으로
어드밴스드 스마트 크루즈 컨트롤 기능을 일
시적으로 해제할 수 있습니다. 브레이크 페달
을 밟거나 또는 「CANCEL」 스위치를 누르십
시오. 단, 정차중에는 「CANCEL」 스위치만으
로 해제되지 않으므로 브레이크페달을 밟으
십시오.
계기판의 설정속도, 차간거리 표시등이 사라
지면서 일시적으로 어드밴스드 스마트 크루
즈 컨트롤 기능이 해제됩니다.
크루즈 표시등(CRUISE)은 계속 켜져 있습니다.
OAG054032OAG054032
●자동으로
다음 상황에서는 자동으로 일시 해제됩니다.
•운전석 도어가 열려 있는 경우
•변속레버를 「N」/「R」/「P」로 할 경우
•전자 파킹 브레이크(EPB)가 체결될 경우
•차량의 속도가 190km/h 이상으로 가속된
경우
• 급경사에서 정차할 경우
•차량 자세 제어 장치(ESC)/미끄럼 방지
장치(TCS)/ABS가 작동할 경우
• 차량 자세 제어 장치(ESC) 기능이 OFF
되었을 경우
• 센서 커버가 심하게 오염되었을 경우
•차량이 5분 이상 정차할 경우
•차량이 정차와 주행을 장시간 반복할 경우
•차량이 정차 중 앞 차량이 원거리에 정차
했을 때, 운전자의 어드밴스드 스마트 크
루즈 컨트롤 재출발 시도(「RES +」 또는
「SET -」 스위치 조작)가 있을 경우
•가속 페달을 5분 이상 지속적으로 밟을 경우
•차량 정차제어 3초 후, 앞 차량 없는 상태에
서 운전자가 재출발 시도(「RES +」 / 「SET -」
스위치 조작 또는 가속 페달 밟음)
계기판의 설정속도, 차간거리 표시등이 사라
지면서 일시적으로 어드밴스드 스마트 크루
즈 컨트롤 기능이 해제됩니다. 크루즈 표시등
(CRUISE)은 계속 켜져 있습니다.
자동으로 일시 해제가 발생할 수 있는 상황에
서 「SET -」, 「RES +」 스위치를 조작할 경우
어드밴스드 스마트 크루즈 컨트롤 기능을 사
용 할 수 없습니다.
어드밴스드 스마트 크루즈 컨트롤 사용 중 정
차 상태에서 자동 해제 조건이 발생하면 전자
파킹 브레이크(EPB)가 체결됩니다.
주 의
위의 상황 이외에 자동으로 일시 해제된 경
우에는 자사 직영 서비스센터 또는 블루핸
즈에 의뢰하십시오.

7-33
정기 점검
7
• ABS 시스템은 휠 회전 속도를 비교하
여 작동하며, 타이어의 사이즈는 휠 속
도에 영향을 미칠 수 있습니다. 타이어
를 교체할 경우 4개 타이어 모두 출고
시와 동일한 규격의 타이어를 사용하십
시오. 다른 사이즈의 타이어를 혼용하여
사용할 경우 ABS, ESC 시스템이 제대
로 작동하지 않을 수 있습니다.
•타이어를 교체하거나 위치를 교체할 경
우에는 반드시 브레이크 디스크/패드를
함께 점검하십시오.
경 고 0휠의 교체
휠을 교체하고자 할 때에는 출고 시 휠과 동일한
규격의 휠을 장착해야 합니다.
0타이어 측면 표시
▶타이어의 형식(1)
타이어의 옆면에는 타이어 형식이 표기되어
있습니다. 차량의 타이어 교체 시 다음과 같
은 정보를 반드시 확인하십시오.
I030B04JMI030B04JM
11
33
22
주 의
다른 규격의 휠을 사용하면, 휠 및 베어링
수명, 브레이크 및 차체와 타이어의 간격,
스노우 체인 간격, 속도계 및 거리계의 정밀
도, 전조등 각도 및 범퍼 높이에 좋지 않은
영향을 줄수 있습니다.

10
색인
점검 정비 시 주의 사항 ...............................................................7-4
정기 점검 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-8
통상조건 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-8
가혹 조건 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7-12
정차 또는 주차 중 휴대전화 사용 요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-9
제동 장치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-16
브레이크 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-16
바른 제동요령 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-17
주차 브레이크 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-18
ABS(Anti-Lock Brake System) ...............................................5-29
차체 자세 제어 장치(ESC) ........................................................5-31
샤시 통합 제어 시스템(VSM) ....................................................5-35
경사로 밀림 방지 기능(HAC: Hill-start Assist Control) .............5-36
급제동 경보 시스템 (ESS) ........................................................5-36
제동등, 미등, 방향지시등, 후진등 전구의 교체 ..............................7-48
조명 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-131
배터리 방전 방지 기능 ............................................................4-131
전조등 각도 자동 조절 장치 .....................................................4-131
주간주행등(DRL: Daytime Running Light) ............................4-132
헤드램프(전조등) 에스코트 기능 ............................................4-132
웰컴 시스템 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-132
조명 위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-134
전조등 상향, 하향 변환 ...........................................................4-135
스마트 하이빔 어시스트(SHBA) .............................................4-136
어댑티브 헤드 램프(AFLS) .....................................................4-138
방향지시 및 차선변경 .............................................................4-139
안개등 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-139
조명 위치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4-134
좌석 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-3
앞좌석 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-5
헤드레스트 조절 - 앞좌석 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-8
좌석 히터(열선) - 앞좌석 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-10
통풍시트 - 앞좌석 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-12
좌석 등받이 포켓(운전석/동승석) ..............................................3-13
뒷좌석 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-13
헤드레스트 조절 - 뒷좌석 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-13
암레스트 조절 - 뒷좌석 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-14
좌석 히터(열선) - 뒷좌석 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-16
좌석 등받이 포켓(운전석/동승석) .................................................3-13
좌석 히터(열선) - 뒷좌석 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-16
좌석 히터(열선) - 앞좌석 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-10
주·정차 시 배기관 주변 화재 및 화상위험 .....................................2-11
주·정차 중 차내 수면 금지 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-7
주간주행등(DRL: Daytime Running Light)................................4-132
주위 안전 확인 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-10
주차 브레이크 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5-18
주차 시 바퀴에 고임목 설치 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2-12
주차보조 시스템 .......................................................................4-104

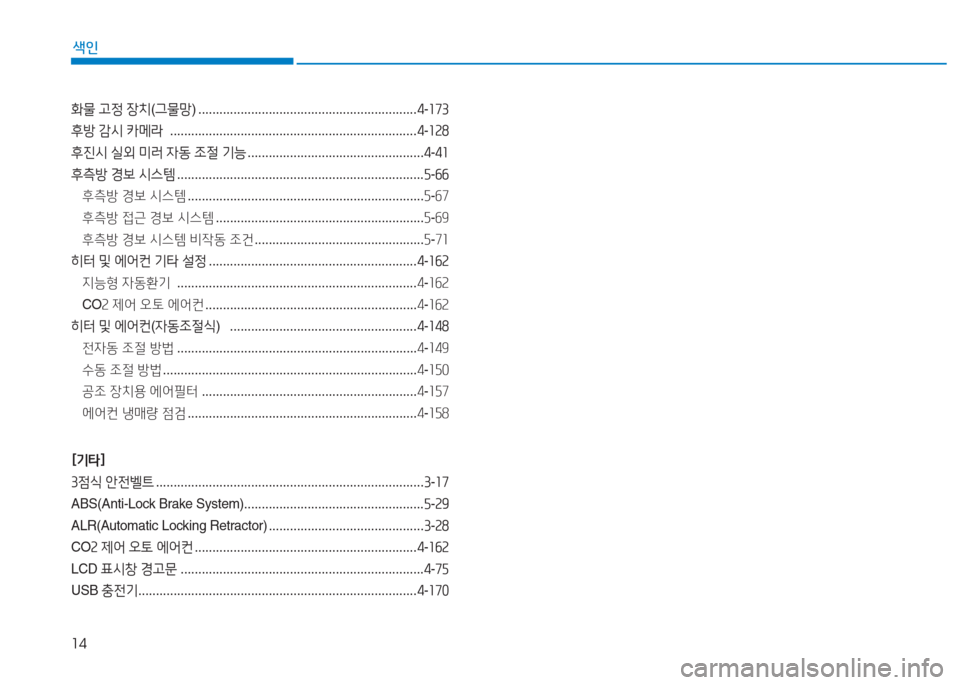

14
