2017 FIAT TALENTO instrument panel

KOMPONENTINDEX
LÄR KÄNNA DIN BIL
LÄR KÄNNA INSTRUMENTPANELEN
SÄKERHET
START OCH KÖRNING
I NÖDLÄGE
UNDERHÅLL OCH SKÖTSEL
TEKNISKA DATA
SAKREGISTER

INSTRUMENTPANEL
LUFTVENTILERLuftventiler...................... 47
VÄNSTER SPAKUtvändiga ljus................... 34
INSTRUMENTPANELInstrumentpanel och reglage..... 85Varningslampor................. 77
HÖGER SPAKRengöra rutorna................ 39
RADIO / TOUCH-RADIO NAVAnläggning..................... 66
FRÄMRE AIRBAG PÅ
PASSAGERARSIDAN
Främre airbag................... 95
FÖRVARINGSUTRYMMEInvändig utrustning.............. 59
VÄRMARE/KLIMATANLÄGGNINGUppvärmning och ventilation..... 46Manuell klimatanläggning........ 48
Automatisk klimatanläggning..... 51
VÄXELSPAKAnvända växellådan............ 130
RATTReglering....................... 31Främre airbag på förarsidan...... 59
3
11

Den elektroniska nyckeln kan
användas till följande:
Låsa/låsa upp dörrarna (se följande
sidor).
Tända bilens innerbelysning på
avstånd (se följande sidor).
Starta motorn. Se avsnitt ”Starta
motorn”.
Resterande körsträcka
Kontrollera att batteriet är i bra skick, av
efterfrågad typ och korrekt monterat.
Livslängden är ca 2 år. Byt ut det när
aktuellt meddelande visas på
instrumentpanelen (se de följande
sidorna).
Aktionsområde för den elektroniska
nyckeln
Varierar beroende på omgivningen. Se
därför till att inte trycka på den
elektroniska nyckelns knappar av
misstag så att bildörrarna låses eller
låses upp vid fel tillfälle.Integrerad nyckel
Den integrerade nyckeln 5
bild 15 används för att låsa eller låsa
upp vänster framdörr och, beroende på
fordonet, bakluckan när den
elektroniska nyckeln inte fungerar:
Urladdat batteri i den elektroniska
nyckeln.
Användning av apparater som
fungerar på samma frekvens som
nyckeln.
Bil placerad i ett område som
kännetecknas av mycket
elektromagnetiska vågor.
Komma åt nyckeln: tryck på knappen
6 bild 15, dra ut nyckeln 5 och släpp
därefter upp knappen.
Använda nyckeln: Se avsnitt
”Låsa/låsa upp de öppningsbara
delarna”.Väl inne i fordonet med den integrerade
nyckeln, sätt tillbaks den elektroniska
nyckeln i sätet. Sätt i den elektroniska
nyckeln i läsaren för att starta fordonet.
OBSERVERA! För inte nyckeln i
närheten av en värmekälla, kall källa
eller fuktkälla. Lägg inte den
elektroniska nyckeln på en plats där
den kan bli böjd eller förstörd av
misstag, t.ex. när du sätter dig på
nyckeln om du har lagt den i bakfickan
på byxorna.
OBSERVERA! Vänd dig till Fiats
servicenät så snart som möjligt för byte
eller en extra elektronisk nyckel, om du
har tappat den. Vid byte av en
elektronisk nyckel måste fordonet och
samtliga elektroniska nycklar tas med till
Fiats servicenät för en reinitiering av
systemet. Upp till fyra elektroniska
nycklar kan tilldelas till varje bil.
Snabbåtkomst (Keyless ENTRY)
Används för låsning/upplåsning utan att
behöva använda den elektroniska
nyckeln om den finns i åtkomstzon 1
bild 16.14T26787
15T26788
16
LÄR KÄNNA DIN BIL

Centrallås (DEAD LOCKING)
Om fordonet är utrustad med
centrallåsfunktion kan den användas för
att låsa de öppningsbara delarna och
förhindra att dörrarna öppnas med de
invändiga handtagen (t.ex. om någon
slår sönder en ruta och försöker att
öppna dörrarna inifrån).
2)
Aktivera centrallåset:Tryck två gånger snabbt på knappen
2 bild 24.
eller:
När fordonet är upplåst går det även
att trycka två gånger snabbt på
knappen 3 bild 25 för dörren på
förarsidan, passagerarsidan eller,
beroende på fordonet, bakluckan eller
bakdörren.I båda fallen anges låsningen av fem
blinkningar av varningsljuset.
Inaktivera centrallåset: lås upp
fordonet med knappen 1 bild 24 på den
elektroniska nyckeln. Upplåsningen
bekräftas av en blinkning av
varningsljuset.
OBSERVERA! Efter en aktivering av
centrallåset med knappen 2 bild 24, är
låsningen och upplåsningen i läge"snabbåtkomst" inaktiverade. Starta om
fordonet för att komma tillbaka till
funktionen för snabbåtkomst.
Byta batteriet
När meddelandet visas på
instrumentpanelen ska den elektroniska
nyckelns batteri bytas ut. Tryck på
knappen 1 bild 26, dra ut reservnyckeln
2 bild 26 och haka därefter loss locket
3 bild 27 med hjälp av fliken 4 bild 27.
Ta bort batteriet genom att trycka från
ena sidan (rörelse A) och lyfta från
andra sidan (rörelse B). Byt därefter ut
det mot ett nytt med samma polaritet
och modell som står på locket 3.
Återmontera genom att utföra
momenten i omvänd ordning. Tryck
därefter fyra gånger, i närheten av
fordonet, på en av kortets knappar.
Meddelandet försvinner vid nästa start.
OBS! Rör inte vid kretskortet och
kontakterna inuti den elektroniska
nyckeln när du byter ut batteriet.
24T26787-3
25T36508-1
26T26860
27T26862
19

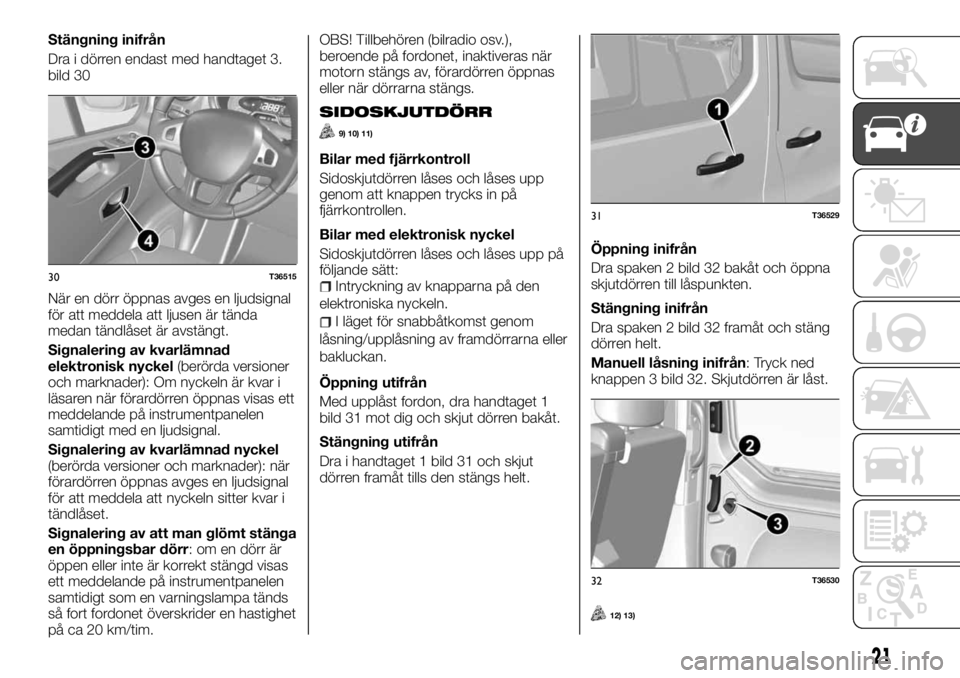

Stängning inifrån
Dra i dörren endast med handtaget 3.
bild 30
När en dörr öppnas avges en ljudsignal
för att meddela att ljusen är tända
medan tändlåset är avstängt.
Signalering av kvarlämnad
elektronisk nyckel(berörda versioner
och marknader): Om nyckeln är kvar i
läsaren när förardörren öppnas visas ett
meddelande på instrumentpanelen
samtidigt med en ljudsignal.
Signalering av kvarlämnad nyckel
(berörda versioner och marknader): när
förardörren öppnas avges en ljudsignal
för att meddela att nyckeln sitter kvar i
tändlåset.
Signalering av att man glömt stänga
en öppningsbar dörr: om en dörr är
öppen eller inte är korrekt stängd visas
ett meddelande på instrumentpanelen
samtidigt som en varningslampa tänds
så fort fordonet överskrider en hastighet
på ca 20 km/tim.OBS! Tillbehören (bilradio osv.),
beroende på fordonet, inaktiveras när
motorn stängs av, förardörren öppnas
eller när dörrarna stängs.
SIDOSKJUTDÖRR
9) 10) 11)
Bilar med fjärrkontroll
Sidoskjutdörren låses och låses upp
genom att knappen trycks in på
fjärrkontrollen.
Bilar med elektronisk nyckel
Sidoskjutdörren låses och låses upp på
följande sätt:
Intryckning av knapparna på den
elektroniska nyckeln.
I läget för snabbåtkomst genom
låsning/upplåsning av framdörrarna eller
bakluckan.
Öppning utifrån
Med upplåst fordon, dra handtaget 1
bild 31 mot dig och skjut dörren bakåt.
Stängning utifrån
Dra i handtaget 1 bild 31 och skjut
dörren framåt tills den stängs helt.Öppning inifrån
Dra spaken 2 bild 32 bakåt och öppna
skjutdörren till låspunkten.
Stängning inifrån
Dra spaken 2 bild 32 framåt och stäng
dörren helt.
Manuell låsning inifrån: Tryck ned
knappen 3 bild 32. Skjutdörren är låst.
12) 13)
30T36515
31T36529
32T36530
21

Borttagning
Frigör först och främst
sidosäkerhetsbältena genom att lossa
dem från sin modul.
Tryck på spärren 9 bild 61 under det
hela sätet och dra det sedan framåt C
och D bild 61.
Lyft den i rörelse E bild 61
Flytta det hela sätet mot fordonets
bakre del för att frigöraförankringspunkterna (rörelse F
bild 62 ).
Lyft det hela sätet (rörelse G bild 62 ).
Flytta åter det hela sätet bakåt
(rörelse H bild 62 ) för att frigöra de
främre förankringspunkterna.
Ta bort det hela sätet genom att
flytta det mot bilens främre del.
OBSERVERA! Lossa det hela sätet 2
bild 60 innan du lossar det hela sätet 1
bild 60.
Återmontering
Placera det hela sätet i förhållande till
de främre förankringspunkterna.
Tryck på det hela sätet tills det
hamnar i de bakre
förankringspunkterna.
Sänk spärrarna 9 bild 63 och tryck
tills de låser sig.
Kontrollera att de grafiska
referenserna på spärrarna 9 bild 63 är
inställda i rät linje.
VARNING
18)Utför av säkerhetsskäl dessa moment
med stillastående bil.
19)När framsätets ryggstöd fälls ned,
måste framsätespassagerarens airbag fram
inaktiveras (se avsnitt "Airbag på
passagerarsidan och bilbarnstolar -
inaktivera airbagarna" i kapitlet "Säkerhet").
Risk för allvarlig personskada om airbagen
utlöses och föremål som ligger på det
fällda ryggstödet därmed slungas iväg.
Etiketten (på instrumentpanelen) och
trycket och den tryckta märkningen (på
vindrutan) påminner om dessa
instruktioner.
20)Fäst transporterade föremål för att
skydda passagerarna när sätet är i
bordsläget.
60T36584
61T36659
62T36660
63T36660-1
30
LÄR KÄNNA DIN BIL

START&STOP-
SYSTEM
29)
Detta system minskar
bränsleförbrukningen och utsläpp av
skadliga gaser. Vid starten av bilen
aktiveras systemet automatiskt.
Systemet stänger av motorn under
körning (försätts i standby-läge) när
bilen står stilla (trafikkö, stopp vid ett
rödljus o.s.v.).
FUNKTIONSSÄTT
Motorn försätts i standby-läge i följande
fall:
fordonet har körts sedan det senaste
stoppet
Växellådan är i neutralläge (friläge).
Kopplingspedalen släpps upp.
Bilens hastighet är under 3 km/tim.
2) 3) 4)
Varningslampansom visas på
instrumentpanelen signalerar att motorn
är i standby-läge.
Fordonets utrustning förblir igång under
motorns hela avstängningsfas.
Motorn startas om när
kopplingspedalen trampas ned och det
läggs i en växel.
INAKTIVERA OCH
AKTIVERA SYSTEMET
Tryck på knappen 1 bild 65 för att
inaktivera funktionen. Det dedikerade
meddelandet visas på
instrumentpanelen och varningslampan
2 bild 65 tänds i knappen.
Tryck en gång till för att återaktivera
systemet. Det dedikerade meddelandet
visas på instrumentpanelen och
varningslampan 2 tänds i brytaren 1.
Systemet återaktiveras automatiskt vid
varje medveten start av fordonet (se
avsnittet "Starta motorn" i kapitlet "Start
och körning").
ANMÄRKNINGAR: När motorn är i
standby-läge och knappen 1 trycks
ned, startar motorn om automatiskt.
Speciella fall
På fordon med elektronisk nyckel där
systemet är aktivt och motorn är
avstängd (trafikkö, stopp vid ett rödljusosv.) slås tändlåset från om föraren
reser sig från sätet eller lossar
säkerhetsbältet och öppnar förardörren.
För att starta om och återaktivera
Start&Stop-systemet trycker du på
startknappen (se avsnittet "Tändlås" i
kapitlet "Lär känna din bil").
Om motorn stannar och systemet är
aktivt trycker du ned kopplingspedalen
bestämt för att starta om.
FALL NÄR MOTORN INTE
STÄNGS AV
Beroende på bilen förhindrar vissa
villkor att systemet försätter motorn i
standby-läge. Mer specifikt:
Ilagd backväxel.
Motorhuven är inte spärrad.
Förardörren är inte stängd på bilar
med elektronisk nyckel.
Förarens säkerhetsbälte är inte
fastspänt på bilar med elektronisk
nyckel.
Utomhustemperaturen är för låg eller
hög (under ca 0 °C eller över ca 30 °C).
Batteriet inte är tillräckligt laddat.
Skillnaden mellan temperaturen inuti
bilen och den inställda temperaturen på
den automatiska klimatanläggningen är
för stor.
funktionen MAX DEF är aktiverad (se
avsnittet "Klimatanläggning" i kapitlet
"Lär känna din bil")
65T36535
32
LÄR KÄNNA DIN BIL

Motorns kylvätsketemperatur är inte
tillräcklig.
Den automatiska regenereringen av
partikelfiltret pågår.
Eller:
varningslampansom tänds på
instrumentpanelen signalerar att motorn
inte kan försättas i standby-läge.
ANMÄRKNINGAR: Motorn måste
stängas av (inte standby-läge) före
tankning. Stäng alltid av motorn (se
avsnitt "Starta/stänga av motorn" i
kapitlet "Start och körning"):
VILLKOR FÖR OMSTART
AV MOTORN
I vissa fall kan motorn starta om utan
något ingrepp för att garantera optimal
säkerhet och bekvämlighet. Detta sker
framför allt i följande fall:
Utomhustemperaturen är för låg eller
hög (under ca 0 °C eller över ca 30 °C).
funktionen MAX DEF är aktiverad (se
avsnittet "Klimatanläggning" i kapitlet
"Lär känna din bil")
Batteriet inte är tillräckligt laddat.
Bilens hastighet är över 5 km/tim (i
nedförsbacke o.s.v.).
Upprepade tryckningar på
bromspedalen eller behovet av att
ingripa på bromssystemet.
Bilar med fjärrkontroll
Vissa av dessa villkor förhindrar den
automatiska omstarten av motorn när
följande öppnas:
En av bildörrarna (för fordon med
nyckel)
Passagerardörren (för fordon med
elektronisk nyckel).
FUNKTIONSFEL
När det särskilda meddelandet visas på
instrumentpanelen, tillsammans med
varningslampan 2 som är integrerad i
knappen 1 bild 65 tänds, är systemet
inaktiverat.
Vänd dig till Fiats servicenät.
VARNING
29)Vid ett nödstopp kan motorn startas
om genom att kopplingspedalen trampas
ned om Start&Stop-funktionen är aktiverad.
OBSERVERA!
2)Kör inte när motorn är i standby-läget
(varningslampantänds på
instrumentpanelen).
3)Motor i standby-läge. Inaktiverad
servobroms.
4)Om du kliver ur fordonet meddelar en
ljudsignal tillsammans med ett meddelande
att motorn är i standby-läge (inte avstängd).
Det är obligatoriskt att slå från tändlåset
innan du kliver ur fordonet (se avsnittet
"Tändlås" i kapitlet "Lär känna din bil").
BACKSPEGLAR
YTTERBACKSPEGLAR
30) 31) 32)
Speglar som justeras elektriskt
Ställ deviatorn 1 bild 66 på:
BFör att justera vänster backspegel
DFör att justera höger backspegel
Cför att inaktivera den.
Speglar som justeras manuellt
Tryck på backspegeln A bild 66 för att
justera läget.
Avfrostning
Enligt utrustning styrs avfrostningen av
speglarna tillsammans med bakrutorna
med motorn igång.
66T36528-1
33
