2017 FIAT PUNTO Kezelési és karbantartási útmutató (in Hungarian)

A kiadványban szereplŒ adatok tájékoztató jellegıek.
A Fiat fenntartja a jogot arra, hogy a kiadványban ismertetett modell\
eken mıszaki
vagy kereskedelmi okok miatt bármikor módosítást végezzen\
. További információkért forduljon a Fiat márkakereskedŒi hálózatához. A nyomtatás újrah\
asznosított, klórmentes papírra készült.
MAGYAR
KEZELÉS ÉS KARBANTARTÁS
FIATPUNTO
COP PUNTO POP H QUAD 07/03/14 10.58 Pagina 1

Mi, akik terveztük és gyártottuk a járműved, ismerjük minden egyes részét és alkatrészét.
A Fiat Service hivatalos márkaszervizekben olyan szakembereket találsz, akiket közvetlenül mi képeztünk,
és akik minden karbantartási beavatkozás során a legjobb minőséget és szakértelmet biztosítják számodra. A Fiat márkaszervizek mindig melletted állnak az időszakos karbantartás,
és a féléves műszaki ellenőrzések során, valamint szakértőink praktikus tanácsokkal látnak el.
Az Eredeti Fiat alkatrészekkel hosszútávon is megőrizheted azt a megbízhatóságot, kényelmet és teljesítményt, ami miatt az új járművet választottad.
Igényeld mindig az az autóink gyártásához használt alkatrészek eredeti cserealkatrészeit,
melyek alkalmazását javasoljuk, mivel ezek a kutatásokba és az egyre innovatívabb technológiák fejlesztésébe fektetett energiánk eredményei.
Mindezért bízz az Eredeti cserealkatrészekben:
ezek az egyetlen olyan alkatrészek, melyeket a Fiat kifejezetten az autódhoz tervezett.
MIÉRT VÁLASSZUNK EREDETI ALKATRÉSZEKET
BIZTONSÁG:
FÉKRENDSZERKÖRNYEZETVÉDELEM: RÉSZECSKESZŰRŐ, LÉGKONDICIONÁLÓ KARBANTARTÁSAKÉNYELEM: FELFÜGGESZTÉSEK ÉS SZÉLVÉDŐTÖRLŐK TELJESÍTMÉNY: GYERTYÁK,BEFECSKENDEZŐK ÉSAKKUMULÁTOROKLINEACCESSORI:
TETŐCSOMAGTARTÓ, KERÉKTÁRCSÁK
COP PUNTO POP H QUAD 07/03/14 10.58 Pagina 2

AZ EREDETI CSEREALKATRÉSZEK VÁLASZTÁSA A
LEGTERMÉSZETESEBB VÁLASZTÁS
TELJESÍTMÉNY
EREDETI CSEREALKATRÉSZEKET
KÉNYELEM
EREDETI CSEREALKATRÉSZEKET
BIZTONSÁG
EREDETI CSEREALKATRÉSZEKET
KÖRNYEZET
EREDETI CSEREALKATRÉSZEKET
ÉRTÉKEK
EREDETI CSEREALKATRÉSZEKET
TARTOZÉKOK
EREDETI CSEREALKATRÉSZEKET

001-032 PUNTO POP 1ed HU 31/03/14 09:08 Pagina I

HOGYAN ISMERHETED FEL AZ EREDETI ALKATRÉSZEKET
Pollenszűrő
Eredeti
cserealkatrészek
LengéscsillapítóFékbetétek
Eredeti
cserealkatrészek

Az Eredeti cserealkatrészek felismeréséhez elegendő ellenőrizni, hogy az alkatrészen láthatók-e a védjegyeink,
melyek mindig világosan láthatók az Eredeti alkatrészeken, a\
fékrendszertől a szélvédőtörlőkig, a lengéscsi\
llapítóktól a pollenszűrő.
Valamennyi Eredeti cserealkatrészt a szakembereink szigorú ellenőrzések alá vetik mind a terve\
zési, mind a gyártási folyamat során, és ellenőrzik a megbízhatóságot, valamint azt, hogy a gyártáshoz a legmodernebb anyagokat használták-e.
Ennek célja, hogy hosszútávon biztosítsuk a teljesítményt és a biztonságot számodra és az utasok számára. Kérd és ellenőrizd mindig az Eredeti cserealkatrészek használatát.




Eredeti
cserealkatrészek
001-032 PUNTO POP 1ed HU 31/03/14 09:08 Pagina II

Tisztelt Ügyfelünk!
Köszönjük Önnek, hogy a Fiat márkát részesítette előnyben, és gratulálunk, hogy egy Fiat Punto gépkocsit választott.
Ezt a kézikönyvet azért készítettük, hogy segítsük Önt az új gépkocsi tulajdonságainak alapos megismerésében.
Ajánljuk, hogy alaposan olvassa végig az egész könyvet, mielőtt első ízben útnak indul.
Hasznos információkat, tanácsokat és fontos figyelmeztetéseket tartalmaz a gépkocsi használatára vonatkozóan, hogy Ön mara-
déktalanul élvezhesse új Fiat gépkocsijának kiváló műszaki jellemzőit.
Figyelmesen olvassa el a szimbolikus ábrákkal megjelölt figyelmeztetéseket és javaslatokat:személyi biztonság;
a gépkocsi épsége;
a környezet védelme.
A gépkocsihoz kapott Garancia és szervizfüzet ismerteti a Fiat által az ügyfeleknek nyújtott szolgáltatásokat:
❒garanciális adatlap tartalmazza a garancia időtartamát és feltételeit
❒a Fiat tulajdonosok számára biztosított további szolgáltatásokat.
Jó olvasást tehát, és jó utat!
Ez a Kezelési és karbantartási útmutató a Fiat Punto valamennyi változatának
leírását tartalmazza. Kérjük, hogy csak az Ön által megvásárolt felszereltségű,
motorváltozatú és verziójú gépkocsira vonatkozó információkat vegye figyelembe.
001-032 PUNTO POP 1ed HU 31/03/14 09:08 Pagina 1

FELTÉTLENÜL OLVASSA EL!

K
ÜZEMANYAG-FELTÖLTÉSBenzinmotorok: kizárólag ólommentes, legalább 95 (RON) oktánszámú, az EN228 európai szabványnak megfelelő
minőségű benzin használható.
Dízel motorok: kizárólag gépjárművekhez előírt, az EN590 európai szabványnak megfelelő minőségű gázolaj
(dízelolaj) használható.
Más termékek vagy keverékek használata végzetesen károsíthatja a motort, és a garancia megszűnését eredményezi.

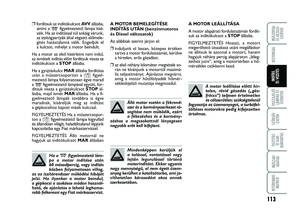

A MOTOR INDÍTÁSA Benzinmotorok: győződjünk meg a kézifékkar felhúzott állapotáról; állítsuk üres pozícióba a sebességváltó kart,
nyomjuk le teljesen a tengelykapcsoló pedált a gázpedál lenyomása nélkül, azután fordítsuk a gyújtáskulcsot az AVV
állásba, és engedjük el azonnal, amint a motor beindult.
Dízelmotorok: Győződjünk meg a kézifékkar felhúzott állapotáról; állítsuk üres pozícióba a sebességváltó kart,
nyomjuk le teljesen a tengelykapcsoló pedált a gázpedál lenyomása nélkül, azután fordítsuk a gyújtáskulcsot MAR
állásba és várjuk meg amíg a
Yés a mfigyelmeztető lámpák kialszanak, majd fordítsuk a gyújtáskulcsot az AVV
pozícióba, és engedjük el azonnal, amint a motor beindult.
PARKOLÁS GYÚLÉKONY ANYAGOK FELETT Normális működése során a katalizátor erősen felmelegszik. Ezért ne állítsuk le a járművet száraz fű, avar, tűlevél
vagy egyéb gyúlékony anyag felett: az erős hősugárzás tüzet okozhat.
A KÖRNYEZET VÉDELME A természeti környezet fokozott megóvása érdekében a gépkocsi a károsanyag kibocsátáshoz kapcsolódó berende-
zések állandó felügyeletét és ellenőrzését megvalósító rendszerrel van ellátva.
001-032 PUNTO POP 1ed HU 31/03/14 09:08 Pagina 2

ELEKTROMOS BERENDEZÉSEK ÉS TARTOZÉKOK
Ha a jármű megvásárlása után elektromos áramot fogyasztó berendezéseket kívánunk beszereltetni (ami az akku-
mulátor fokozatos lemerülését okozza), először forduljunk egy Fiat márkaszervizhez, ahol a teljes áramfelvétel
meghatározása után választ adnak arra, hogy a gépkocsi elektromos berendezése képes-e biztosítani a fogyasztási
igénynek megfelelő energiát.
CODE kártya
A kártyát tartsuk biztonságos helyen, soha ne a gépkocsiban. Ajánlatos a CODE kártyán levő elektronikus kódot
felírni és mindig magunknál tartani.
KARBANTARTÁSI TERV
A tervszerű karbantartás műveleteinek pontos végrehajtása hosszú időn át biztosítja a gépkocsi teljesítményének, biz-
tonsági jellemzőinek, környezetkímélő tulajdonságainak megőrzését és az alacsony üzemeltetési költségek fenntartását.
A KEZELÉSI ÉS KARBANTARTÁSI ÚTMUTATÓ…
… fontos információkat, tanácsokat és figyelmeztetéseket tartalmaz a gépkocsi helyes használatára, a vezetési
biztonságra és a karbantartásra vonatkozóan, a gépkocsi teljes élettartama során. Fordítsunk különös figyelmet
a
"(személyi biztonság), #(környezetvédelem), !(jármű épsége).

001-032 PUNTO POP 1ed HU 31/03/14 09:08 Pagina 3

4
BIZTONSÁG
INDÍTÁS
ÉS VEZETÉS
VISSZAJELZŐ LÁMPÁK ÉSÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS KAR -
BANTARTÁS
MŰSZAKI ADATOK
BETŰRENDES M U TAT Ó
MŰSZERFAL ÉS KEZELŐ - SZERVEKMŰSZERFAL........................................................................\
. 5
SZIMBÓLUMOK ................................................................. 6
A FIAT CODE RENDSZER .............................................. 6
A KULCSOK ........................................................................\
8
RIASZTÓ ........................................................................\
....... 10
GYÚJTÁSKAPCSOL Ó ........................................................ 12
MŰSZERCSOPOR T ............................................................ 13
MŰSZEREK ........................................................................\
.. 14
DIGITÁLIS KIJELZŐ ........................................................... 16
MULTIFUNKCIÓS KIJELZŐ ............................................. 21
TRIP COMPUTER ............................................................... 30
ELSŐ ÜLÉSEK ...................................................................... 32
HÁTSÓ ÜLÉSEK .................................................................. 33
FEJTÁMLÁK ........................................................................\
.. 34
KORMÁNYKERÉK ............................................................. 35
VISSZAPILLANTÓ TÜKR ÖK ........................................... 35
FŰTÉS ÉS SZELLŐZTETÉS ............................................... 37
MANUÁLIS LÉGKONDICIONÁLÓ RENDSZER ........ 41
KÜLSŐ VILÁGÍT ÁS ............................................................. 47
ABLAKTÖRLŐ ÉS -MOSÓ ............................................... 49
BELSŐ VILÁGÍT ÁS .............................................................. 51
KEZELŐSZERVEK .............................................................. 53
ÜZEMANYAG-ELZÁRÓ RENDSZER ............................ 55BELSŐ BERENDEZÉSEK
.................................................... 56
AJTÓK ........................................................................\
........... 60
ELEKTROMOS ABLAKEMELŐK .................................... 63
CSOMAGTÉR ...................................................................... 65
MOTORHÁZTETŐ ............................................................ 68
TETŐCSOMAGTARTÓ/SÍLÉCT ARTÓ .......................... 69
FÉNYSZÓR ÓK ..................................................................\
.. 70
ABS RENDSZER .................................................................. 72
ESP RENDSZER ................................................................... 73
EOBD RENDSZER ............................................................. 76
„DUALDRIVE” ELEKTROMOS
SZERVOKORMÁNY ........................................................... 77
START&ST OP .....................................................................\
.. 79
GEAR SHIFT INDICAT OR ............................................... 84
AUTÓRÁDIÓ ...................................................................... 85
HORDOZHATÓ NAVIGÁCIÓS RENDSZER
BESZERELÉSÉNEK ELŐKÉSZÍTÉSE ............................... 86
UTÓLAG VÁSÁROLT TARTOZÉK OK ...........................86
A GÉPKOCSI FELTÖLTÉSE ÜZEMANYA GGAL ..........88
KÖRNYEZETVÉDELEM .................................................... 89
M
M
Ű
Ű
S
S
Z
Z
E
E
R
R
F
F
A
A
L
L


É
É
S
S


K
K
E
E
Z
Z
E
E
L
L
Ő
Ő
S
S
Z
Z
E
E
R
R
V
V
E
E
K
K
001-032 PUNTO POP 1ed HU 31/03/14 09:08 Pagina 4
