2017 FIAT PUNTO stop start

123
I
NØDSTILFÆLDE
VEDLIGEHOL- DELSE OG PLEJE
TEKNISKE D ATA
ALFABETISKINDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
FEJL FEJL PÅ AIRBAG
(rød)
Lampen lyser, når nøglen drejes
til MAR position, men skal slukke efter
nogle sekunder.
Hvis lampen lyser og forbliver tændt, er
der en fejl i airbagsystemet.
På visse versioner vises en særlig medde-
lelse herom på displayet.
¬Hvis kontrollampen ¬ikke
tændes, når nøglen drejes på
position MAR eller hvis den vedbliver
tændt under kørslen, er det muligt, at
der er en fejl i sikkerhedssystemerne;
i dette tilfælde kan det ske at air-
bags’ene eller selestrammerne ikke
indkobles eller, i mere sjældne tilfæl-
de, aktiveres på fejlagtig måde. Før
der fortsættes, kontaktes Fiats Servi-
cenet for en øjeblikkelig kontrol af sy-
stemet.
ADVARSEL
Fejl på kontrollampen ¬(slukket kontrollampe) vises
ved, at kontrollampen “blinker i me-
re end de normale 4 sekunder og sig-
nalerer, at frontairbag’en i passager-
siden er frakoblet.
ADVARSEL
FORHØJET
KØLEVÆSKE-
TEMPERATUR (rød)
Lampen lyser, når nøglen drejes til MAR
position, men skal slukke efter nogle se-
kunder.
Kontrollampen tænder, hvis motoren
overophedes.
Hvis kontrollampen lyser, foretages føl-
gende:
❒ Under normal kørsel : Stands bilen,
stop motoren, og se efter, om køle-
væskestanden i beholderen skulle væ-
re under MIN-mærket. Vent i givet
fald, til motoren er kølet af, skru der-
på langsomt og forsigtigt dækslet af be-
holderen, og fyld efter med kølevæske,
til væskestanden er mellem mærkerne
MIN og MAX på beholderen. Kon-
troller også, om der er utætheder.
Henvend dig til Fiats servicenet, hvis
kontrollampen lyser op igen, når mo-
toren genstartes.
ç
121-132 PUNTO POP 1ed DK 07/10/13 13.19 Pagina 123

124
I
NØDSTILFÆLDE
VEDLIGEHOL- DELSE OG PLEJE
TEKNISKE D ATA
ALFABETISKINDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
LAVT
MOTOROLIETRYK (rød)
FORRINGET
MOTOROLIE
(kun Multijet-versioner med
DPF - rød)
Når nøglen drejes til position MAR, tæn-
der kontrollampen, men den skal slukke,
så snart motoren tændes.
For lavt motorolietryk
Kontrollampen tænder og lyser konstant
samtidig med (for versioner/markeder,
hvor det er til rådighed) en meddelelse på
displayet, når systemet registrerer lavt
motorolietryk.
v
Hvis kontrollampen vtænder under kørslen (på
nogle versioner samtidig med en med-
delelse på displayet), skal du straks
standse motoren og kontakte Fiats
servicenet.
ADVARSEL
❒ Ved krævende køreforhold (f. eks.
kørsel opad bakke med anhænger el-
ler med tung last): Sæt farten ned. Bli-
ver lampen ved med at lyse, skal du
standse bilen. Hold stille i 2-3 minut-
ter med motoren i gang, mens du gi-
ver let gas for at fremme kølevæske-
cirkulationen, og stands derefter mo-
toren. Kontrollér væskestanden som
beskrevet.
VIGTIGT I tilfælde af krævende stræknin-
ger, tilrådes det at holde motoren tændt
og med foden let trykket ned på speede-
ren i nogle minutter før den stoppes.
På visse versioner vises en særlig medde-
lelse herom på displayet.
UTILSTRÆKKELIG
OPLADNING AF
BATTERI (rød)
Når nøglen drejes til MAR position, lyser
kontrollampen, men den skal slukke, når
motoren starter (med motoren i tomgang
kan der gå et øjeblik, før lampen slukker).
Hvis lampen bliver ved med at lyse eller
blinker, skal du straks kontakte Fiats Ser-
vicenet.
w
Forringet motorolie
(kun Multijet-versioner med DPF)
Kontrollampen blinker og (for versio-
ner/markeder, hvor det er til rådighed) vi-
ses en specifik meddelelse på displayet. Af-
hængigt af versionen kan kontrollampen
blinke med følgende tilstand:
– i 1 minut hver anden time;
– i cyklusser af 3 minutter med interval-
ler med slukket kontrollampe i 5 sekun-
der, indtil olien udskiftes.
Efter denne første meddelelse bliver kon-
trollampen ved med at blinke i de før
nævnte tilstande, hver gang motoren star-
tes, indtil olien udskiftes. Displayet viser,
ud over kontrollampen, en specifik med-
delelse (for versioner/markeder, hvor det
er til rådighed).
Det at kontrollampen tænder i blinkende
tilstand skal ikke betragtes som en fejl på
bilen, men signalere til kunden, at den al-
mindelige brug af bilen har ført til, at det
er nødvendigt at udskifte olien.
Husk på, at forringelsen af motorolien for-
øges ved:
– hovedsagelig bykørsel med bilen, som
gør processen med regenerering af DPF
hyppigere
– brug af bilen til korte ture, som forhin-
drer motoren i at nå normal køretempe-
ratur
– gentagne afbrydelser af regenererings-
processen, signaleret med tænding af DPF-
kontrollampen.
121-132 PUNTO POP 1ed DK 07/10/13 13.19 Pagina 124

129
I
NØDSTILFÆLDE
VEDLIGEHOL- DELSE OG PLEJE
TEKNISKE D ATA
ALFABETISKINDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
GENEREL
SIGNALERING (ravgul)
Kontrollampen lyser, når en af følgende
fejl er til stede.
Fejl ved motorens olietryksensor
Kontrollampen tænder, når der aflæses
en fejl i sensoren for motorolietryk. Kon-
takt snarest Fiats Servicenet for rettelse
af fejlen.
Fejl i Start&Stop-systemet
(afhængigt af versioner/markeder)
Kontrollampen lyser, når der forekommer
fejl i Start&Stop-systemet.
I nogle versioner viser displayet den pågæl-
dende meddelelse.
Fejl på udvendige lygter
Se det beskrevne for kontrollampen
6.
Inertikontakt for
brændstofsblokering
Kontrollampen tænder, når brændstofs-
blokeringen er aktiveret.
Displayet viser den tilhørende meddelelse.
è
FEJL I UDVENDIGE LYGTER (ravgul)
På nogle versioner tænder kontrollampen,
hvis der registreres fejl ved følgende lyg-
ter:
– positionslys
– stoplygter
– tågebaglygter
– blinklys
– nummerpladelygter
– kørelys (drl) (for versioner/markeder, hvor monteret)
For disse lygters vedkommende kan fejlen
bestå i: En eller flere pærer, der er sprun-
get, en beskyttelsessikring, der er sprun-
get, eller a fbrydelse af den elektriske
tilslutning.
På nogle versioner tændes i stedet lam-
pen è.
På nogle versioner vises en særlig medde-
lelse herom på displayet.
W
TÅGEBAGLYGTER
(ravgul)
Kontrollampen tænder når de bageste tå-
gebaglygter aktiveres.
4
FEJL PÅ BILENS SIKKERHEDSSYSTEM
– FIAT CODE (ravgul)
Tænding af kontrollampen (i nog-
le versioner ledsaget af en meddelelse på
displayet), angiver fejl ved Fiat code start-
spærren eller, hvis til stede, ved alarmsy-
stemet. Henvend dig hurtigst muligt til Fi-
ats servicenet..
Y
121-132 PUNTO POP 1ed DK 07/10/13 13.19 Pagina 129

134
VEDLIGEHOL-DELSE OG PLEJE
TEKNISKE D ATA
ALFABETISKINDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
START AF MOTOR
NØDSTART
Hvis lampen
Ypå instrumentpanelet ly-
ser konstant, skal du straks kontakte
Fiats Servicenet.
START MED HJÆLPEBATTERI fig. 1
Hvis batteriet er afladet, kan motoren
startes ved hjælp af et andet batteri med
samme eller lidt større spænding end det
afladte. Start motoren på følgende måde:
❒tilslut de to batteriers positive kabel-
klemmer (mærket + i nærheden af
klemmen) med et egnet kabel;
❒tilslut med et andet kabel den negative klemme (– ) på hjælpebatteriet til et stel-
forbindelsespunkt
Epå motoren eller på
gearet af det køretøj, der skal startes;
❒start motoren;
❒når motoren er startet, fjernes kabler- ne i modsat rækkefølge af tidligere.
Starter motoren ikke efter nogle få forsøg,
skal du ikke fortsætte, men kontakte Fiats
Servicenet.
Startproceduren bør udøves
af autoriseret personale, da
forkerte manøvrer kan forårsage elek-
trisk stød med stor intensitet. Desuden
er batterivæsken giftig og ætsende.
Undgå derfor at væsken kommer i be-
røring med hud og øjne. Det anbefa-
les, at man ikke nærmer sig batteriet
med åben ild eller tændte cigaretter for
at undgå, at der fremkaldes gnister.
ADVARSEL
fig. 1F0M0414m
ADVARSEL De negative poler på begge
batterier må ikke forbindes direkte: Even-
tuelle gnister kan antænde sprængfarlig gas,
der måtte undslippe fra batteriet. Hvis det
andet batteri er monteret i en bil, må de
to bilers metaldele ikke røre hinanden.
VIGTIGT! For biler udstyret med
Start&Stop henvises der, i tilfælde af start
med hjælpebatteri, til afsnittet "Start&Stop-
system" i kapitlet "Bilens indretning".
133-164 PUNTO POP 1ed DK 26/03/14 13:14 Pagina 134

146
VEDLIGEHOL-DELSE OG PLEJE
TEKNISKE D ATA
ALFABETISKINDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
Pærer Ref. figurTypeEffekt
Fjernlys/nærlys
Kørelys
Positionslys fortil
Tågeforlygter (afhængigt af versioner/markeder)
Forreste blinklygter
Sideblink
Bageste blinklygter
Positionslys bagtil
Stoplygter
Ekstra stoplygte (3. stoplygte)
Baklygter
Tågebaglygter
Nummerpladelygter
Loftslampe fortil med vipbart lygteglas
Loftslampe fortil med spotlamper
Loftslampe bagtil
Bagagerumslys
Kabinebelysning H4
W21W W5W H11
PY21W
WY5W PY21W LED
P21W
W2,3W W16W
W16W W5W
C10W
C10W
C10W W5W C5W
D
A
A –
B
A B–
B
B –
–
A
C
C
C A
C 55 W/60 W
21 W5 W
55 W
21 W 5 W
21 W –
21 W
2,3 W 16 W
16 W 5 W
10 W
10 W
10 W 5 W
5 W
133-164 PUNTO POP 1ed DK 26/03/14 13:14 Pagina 146

150
VEDLIGEHOL-DELSE OG PLEJE
TEKNISKE D ATA
ALFABETISKINDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE

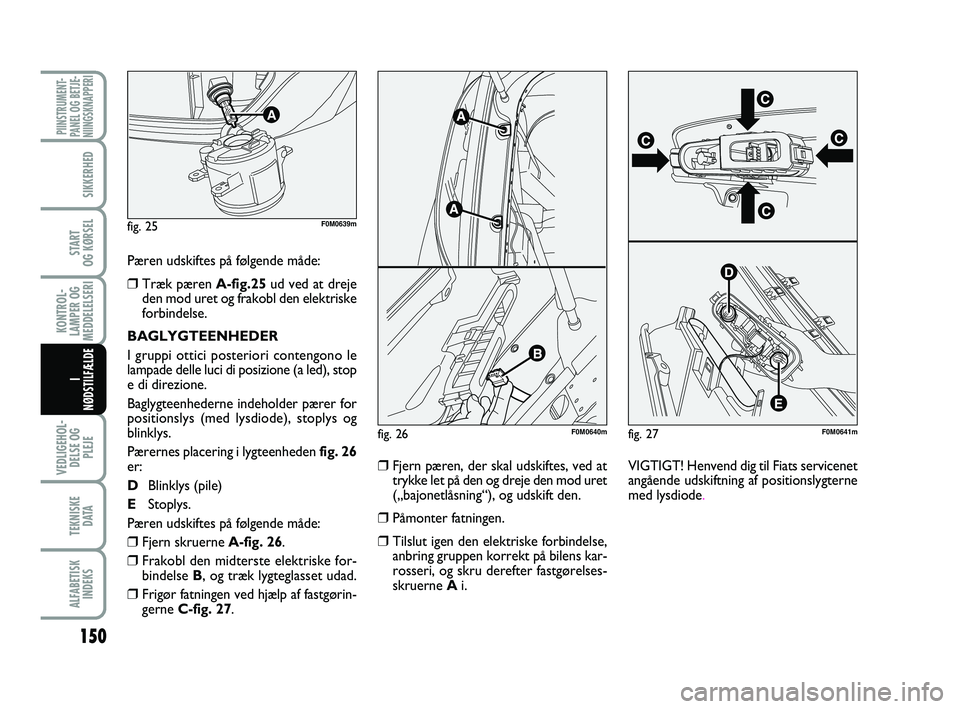

Pæren udskiftes på følgende måde:
❒Træk pæren A-fig.25ud ved at dreje
den mod uret og frakobl den elektriske
forbindelse.
BAGLYGTEENHEDER
I gruppi ottici posteriori contengono le
lampade delle luci di posizione (a led), stop
e di direzione.
Baglygteenhederne indeholder pærer for
positionslys (med lysdiode), stoplys og
blinklys.
Pærernes placering i lygteenheden fig. 26
er:
D Blinklys (pile)
E Stoplys.
Pæren udskiftes på følgende måde:
❒Fjern skruerne A-fig. 26 .
❒Frakobl den midterste elektriske for-
bindelse B, og træk lygteglasset udad.
❒Frigør fatningen ved hjælp af fastgørin-
gerne C-fig. 27.
❒Fjern pæren, der skal udskiftes, ved at
trykke let på den og dreje den mod uret
(„bajonetlåsning“), og udskift den.
❒Påmonter fatningen.
❒Tilslut igen den elektriske forbindelse,anbring gruppen korrekt på bilens kar-
rosseri, og skru derefter fastgørelses-
skruerne Ai. VIGTIGT! Henvend dig til Fiats servicenet
angående udskiftning af positionslygterne
med lysdiode
.
fig. 25
A
F0M0639m
fig. 26F0M0640mfig. 27F0M0641m
133-164 PUNTO POP 1ed DK 26/03/14 13:14 Pagina 150

151
VEDLIGEHOL-DELSE OG PLEJE
TEKNISKE D ATA
ALFABETISKINDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
TÅGEBAGLYGTER fig. 28
Henvend dig til Fiats servicenet angående
udskiftning af pæren i tågebaglygten.
BAKLYGTER fig. 28
Henvend dig til Fiats servicenet angående
udskiftning af pæren i baklygten B.
fig. 28F0M0642m
TREDJE STOPLYGTE fig. 29
Pæren udskiftes på følgende måde:
❒Åbn bagklappen.
❒Fjern gummihætterne.
❒Tryk på fastgøringsanordningerne og
træk lygteglasset ud C.
❒Frakobl den elektriske forbindelse.
❒Påvirk tapperne på modsat vis Dog
træk fatningen ud.
❒Fjern pæren, der er trykket fast, og ud-
skift den.
fig. 29F0M0643m
NUMMERPLADELYGTER
Pæren udskiftes på følgende måde:
❒Påvirk lygteglasset A-fig. 30i det med
pil viste punkt, og tag den ud.
❒Tag pæren fig. 31 ud af lamellerne i si-
derne, sæt den nye pære i, og overbe-
vis dig om at den er korrekt fastgjort
mellem kontaktpunkterne.
❒Påmonter lygteglasset, der er er trykket
fast.
fig. 30F0M0644m
fig. 31F0M0645m
133-164 PUNTO POP 1ed DK 26/03/14 13:14 Pagina 151

157
VEDLIGEHOL-DELSE OG PLEJE
TEKNISKE D ATA
ALFABETISKINDEKS
PIINSTRUMENT-
PANEL OG BETJE-
NIINGSKNAPPERI
SIKKERHED
START
OG KØRSEL
KONTROL-
LAMPER OG
MEDDELELSERI
I
NØDSTILFÆLDE
7,5
7,5
5
5
5
10 5
20
20
20
20 5
5
7,5
1 (*)
8 (*)
8
13
2 (*)
5
11 4
6
14 7
12 3
10
SIKRINGSOVERSIGT
Styreenhed på instrumentbræt fig. 36
STRØMFORBRUGERE SIKRING AMPERE
Højre nærlys
Venstre nærlys, korrektion
Nærlys i venstre side Lygteregulator
Strømforsyning INT/A til fjernafbrydernes spoler på styreenheden m\
ed sikringer
i motorrummet og spoler til fjernafbrydere på styreenheden bodycomput\
er
Forreste loftsbelysning, bageste loftsbelysning (VAN version)
Strømforsyning + batteri til EOBD-diagnosestik, styreenhed til alarms\
ignal, bilradio,
Blue&Me™
Strømforsyning INT til instrumentbræt, afbryder på stoppedal
(N.O. kontakt), tredje stoplys
Motorer til låsning/oplåsning af døre, motorer til aktivering a\
f dead lock,
motor til oplåsning af bagklap
Elektropumpe forrudevasker/bagrudevasker
Motor til rudehejs på fordøren i førersiden
Motor til rudehejs på fordøren i passagersiden
Strømforsyning INT til kontaktpaneler, bevægelse af spejle
udvendig elektricitet, styreenhed til soltag, infotelematisk kontakt my-port
Instrumentbræt
Strømforsyning INT til afbryder på stoppedal (NC kontakt), afbry\
der på koblingspedal,
indvendig opvarmningsgruppe, Blue&Me™system til forberedelse af bilradio, styreenhed
til voltage stabilizer, baklys på bageste kofanger, sensor til angivelse \
af vand i dieselfiltret,
styreenhed til foropvarmning af tændrør, kapacitetsmåler, senso\
r på servostyring,
spoler på fjernafbrydere på sikringsenheden i motorrummet
(*) Sikring kun på visse versioner.
133-164 PUNTO POP 1ed DK 26/03/14 13:14 Pagina 157
