2017 FIAT DUCATO Manual de Uso e Manutenção (in Portuguese)

Mensagem Sinal Descrição
FMS1(2)
Worn brake liningsIndica luz avisadora de desgaste pastilhas de travão
acesa
Malfunction/general failureIndica que a luz avisadora de sinalização de avaria
genérica está acesa
Height Control (Levelling)Indica que o indicador das suspensões autonivelantes
está visualizado
Engine Emission system failure (Mil indicator)Indica que a luz avisadora relativa ao filtro de
partículas entupido está acesa
ESC indicationIndica que a luz avisadora relativa ao controlo de
estabilidade está acesa
TC01
Tachogr. vehicle speed
(3)Indica a velocidade do veículo memorizada pelo
cronotacógrafo
DC2Open Status Door 1 Indica o estado da porta do condutor
Open Status Door 2 Indica o estado da porta do passageiro
Open Status Door 3
(4)Indica o estado da(s) porta(s) traseira(s)
Open Status Door 4
(4)Indica o estado das portas laterais deslizantes
Open Status Door 5
(4)Indica o estado das portas laterais deslizantes
FMSRequests supportedIndica se o Gateway Fms Module é capaz de
responder aos pedidos por parte do módulo externo
FMS
Diagnostics supportedIndica se o Gateway Fms Module suporta os pedidos
para enviar informações de diagnóstico
FMS-standard SW - version supportedIndica a versão do Standard FMS suportada pelo
Gateway Fms Module
(2) Os valores dos sinais derivam da informação exibida no quadro de instrumentos
(3) Se o cronotacógrafo não estiver presente, o sinal de velocidade do veículo está sempre disponível
(4) Se o conteúdo não estiver presente, o sinal transmitido assume o valor de “closed”
183

SUBSTITUIÇÃO DE
UMA RODA
INDICAÇÕES GERAIS
A operação de substituição da roda e o
correto uso do macaco e da roda
sobresselente (para versões/mercados,
onde previsto) requerem a observância
de algumas precauções que são a
seguir descritas.
145) 146) 147) 148) 149)
É conveniente saber que:
a massa do macaco é de 4,5 kg;
o macaco não necessita de
regulação;
o macaco não pode ser reparado;
em caso de avaria, deve ser substituído
por outro original;
nenhuma ferramenta, além de sua
própria manivela de acionamento, pode
ser montada no macaco.
150)
Proceder à substituição da roda do
seguinte modo:
parar o veículo numa posição que
não constitua um perigo para o trânsito
e permita substituir a roda atuando
com segurança. O pavimento deve ser,
se possível, plano e suficientemente
compacto;
desligar o motor e puxar o travão de
mão;
inserir a primeira velocidade ou a
marcha-atrás;
vestir o colete refletor (obrigatório
por lei) antes de sair do veículo;
assinalar a paragem do veículo com
os dispositivos previstos pelas leis em
vigor no país em que se está a circular
(por ex. triângulo, luzes de emergência,
etc.);
Em caso de estradas com
inclinação ou irregulares, posicionar por
baixo das rodas um objeto adequado
que sirva de calço;
retirar a bolsa de ferramentas de
baixo do banco do lado do passageiro
(consultar “Vão por baixo do banco
dianteiro do lado do passageiro” no
capítulo “Equipamentos internos”,
“Conhecer o veículo”).
No contentor estão presentes as
seguintes ferramentas:
A - gancho de reboqueB - haste para chave
C - chave para os parafusos
D - macaco
E - extensão para chave
F - punho da chave de fendas
G - ponta da chave de fendas
onde não prevista a caixa de
ferramentas, para equipamentos
específicos, pode estar presente um
saco contendo as ferramentas acima
descritas;
para versões equipadas com jantes
de liga leve, remover o tampão da
roda montado à pressão;
extrair da caixa de ferramentas a
extensão para chave, a chave dos
parafusos e a haste para chave;
com as ferramentas montadas no
modo correto, desapertar uma volta os
parafusos da roda a substituir;
rodar o aro para esticar
parcialmente o macaco;
157F1A0168
158F1A0420
184
EM EMERGÊNCIA

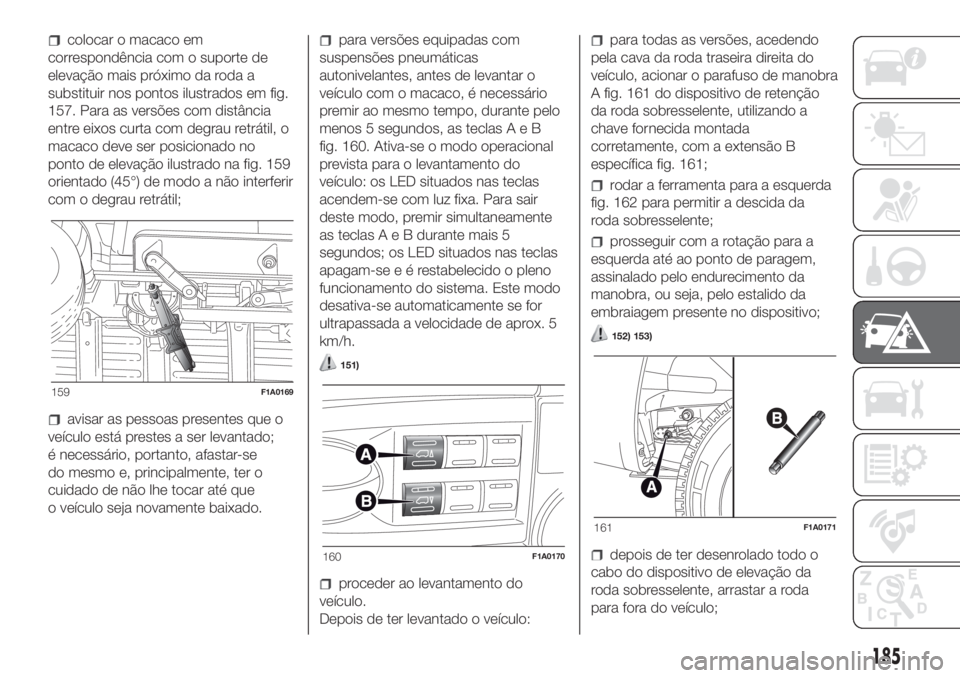

colocar o macaco em
correspondência com o suporte de
elevação mais próximo da roda a
substituir nos pontos ilustrados em fig.
157. Para as versões com distância
entre eixos curta com degrau retrátil, o
macaco deve ser posicionado no
ponto de elevação ilustrado na fig. 159
orientado (45°) de modo a não interferir
com o degrau retrátil;
avisar as pessoas presentes que o
veículo está prestes a ser levantado;
é necessário, portanto, afastar-se
do mesmo e, principalmente, ter o
cuidado de não lhe tocar até que
o veículo seja novamente baixado.
para versões equipadas com
suspensões pneumáticas
autonivelantes, antes de levantar o
veículo com o macaco, é necessário
premir ao mesmo tempo, durante pelo
menos 5 segundos, as teclasAeB
fig. 160. Ativa-se o modo operacional
prevista para o levantamento do
veículo: os LED situados nas teclas
acendem-se com luz fixa. Para sair
deste modo, premir simultaneamente
as teclasAeBdurante mais 5
segundos; os LED situados nas teclas
apagam-seeérestabelecido o pleno
funcionamento do sistema. Este modo
desativa-se automaticamente se for
ultrapassada a velocidade de aprox. 5
km/h.
151)
proceder ao levantamento do
veículo.
Depois de ter levantado o veículo:
para todas as versões, acedendo
pela cava da roda traseira direita do
veículo, acionar o parafuso de manobra
A fig. 161 do dispositivo de retenção
da roda sobresselente, utilizando a
chave fornecida montada
corretamente, com a extensão B
específica fig. 161;
rodar a ferramenta para a esquerda
fig. 162 para permitir a descida da
roda sobresselente;
prosseguir com a rotação para a
esquerda até ao ponto de paragem,
assinalado pelo endurecimento da
manobra, ou seja, pelo estalido da
embraiagem presente no dispositivo;
152) 153)
depois de ter desenrolado todo o
cabo do dispositivo de elevação da
roda sobresselente, arrastar a roda
para fora do veículo;
159F1A0169
160F1A0170
161F1A0171
185

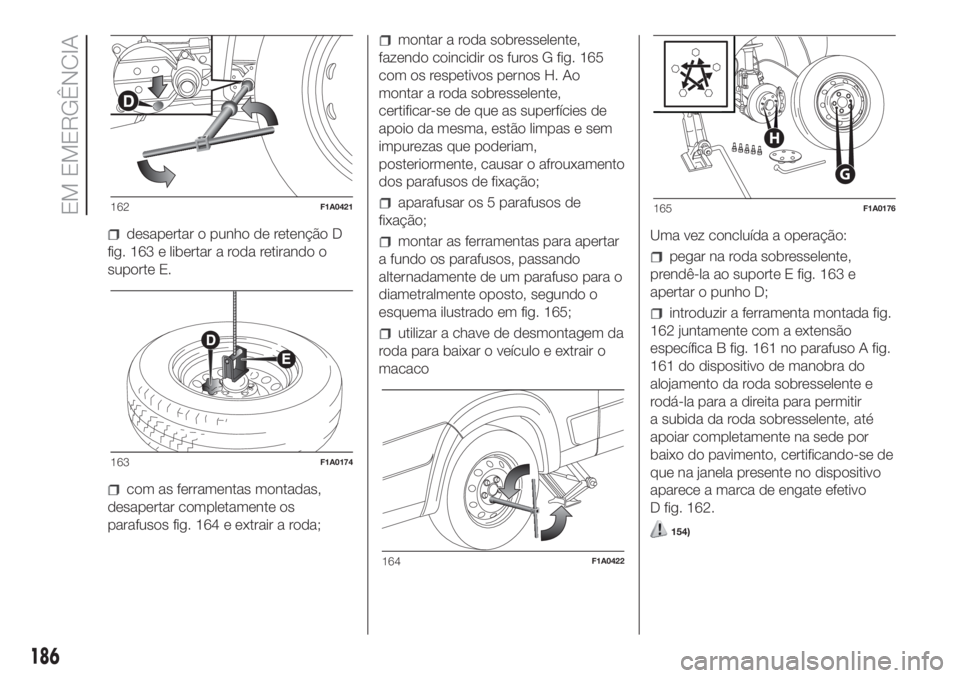

desapertar o punho de retenção D
fig. 163 e libertar a roda retirando o
suporte E.
com as ferramentas montadas,
desapertar completamente os
parafusos fig. 164 e extrair a roda;
montar a roda sobresselente,
fazendo coincidir os furos G fig. 165
com os respetivos pernos H. Ao
montar a roda sobresselente,
certificar-se de que as superfícies de
apoio da mesma, estão limpas e sem
impurezas que poderiam,
posteriormente, causar o afrouxamento
dos parafusos de fixação;
aparafusar os 5 parafusos de
fixação;
montar as ferramentas para apertar
a fundo os parafusos, passando
alternadamente de um parafuso para o
diametralmente oposto, segundo o
esquema ilustrado em fig. 165;
utilizar a chave de desmontagem da
roda para baixar o veículo e extrair o
macacoUma vez concluída a operação:
pegar na roda sobresselente,
prendê-la ao suporte E fig. 163 e
apertar o punho D;
introduzir a ferramenta montada fig.
162 juntamente com a extensão
específica B fig. 161 no parafuso A fig.
161 do dispositivo de manobra do
alojamento da roda sobresselente e
rodá-la para a direita para permitir
a subida da roda sobresselente, até
apoiar completamente na sede por
baixo do pavimento, certificando-se de
que na janela presente no dispositivo
aparece a marca de engate efetivo
D fig. 162.
154)
162F1A0421
163F1A0174
164F1A0422
G
H
165F1A0176
186
EM EMERGÊNCIA

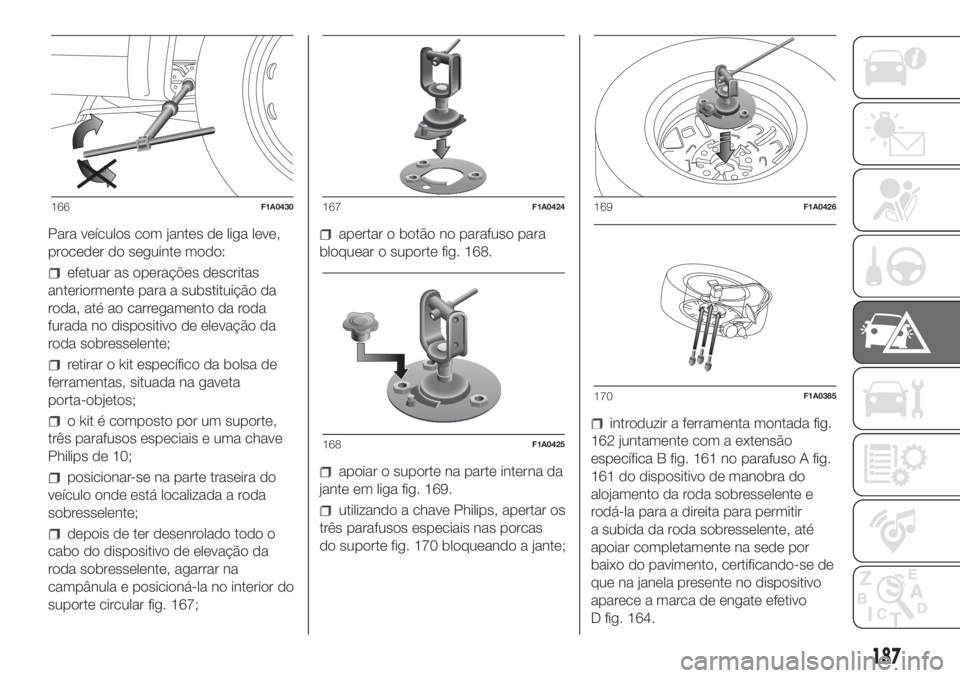

Para veículos com jantes de liga leve,
proceder do seguinte modo:
efetuar as operações descritas
anteriormente para a substituição da
roda, até ao carregamento da roda
furada no dispositivo de elevação da
roda sobresselente;
retirar o kit específico da bolsa de
ferramentas, situada na gaveta
porta-objetos;
o kit é composto por um suporte,
três parafusos especiais e uma chave
Philips de 10;
posicionar-se na parte traseira do
veículo onde está localizada a roda
sobresselente;
depois de ter desenrolado todo o
cabo do dispositivo de elevação da
roda sobresselente, agarrar na
campânula e posicioná-la no interior do
suporte circular fig. 167;
apertar o botão no parafuso para
bloquear o suporte fig. 168.
apoiar o suporte na parte interna da
jante em liga fig. 169.
utilizando a chave Philips, apertar os
três parafusos especiais nas porcas
do suporte fig. 170 bloqueando a jante;
introduzir a ferramenta montada fig.
162 juntamente com a extensão
específica B fig. 161 no parafuso A fig.
161 do dispositivo de manobra do
alojamento da roda sobresselente e
rodá-la para a direita para permitir
a subida da roda sobresselente, até
apoiar completamente na sede por
baixo do pavimento, certificando-se de
que na janela presente no dispositivo
aparece a marca de engate efetivo
D fig. 164.
166F1A0430167F1A0424
168F1A0425
169F1A0426
170F1A0385
187

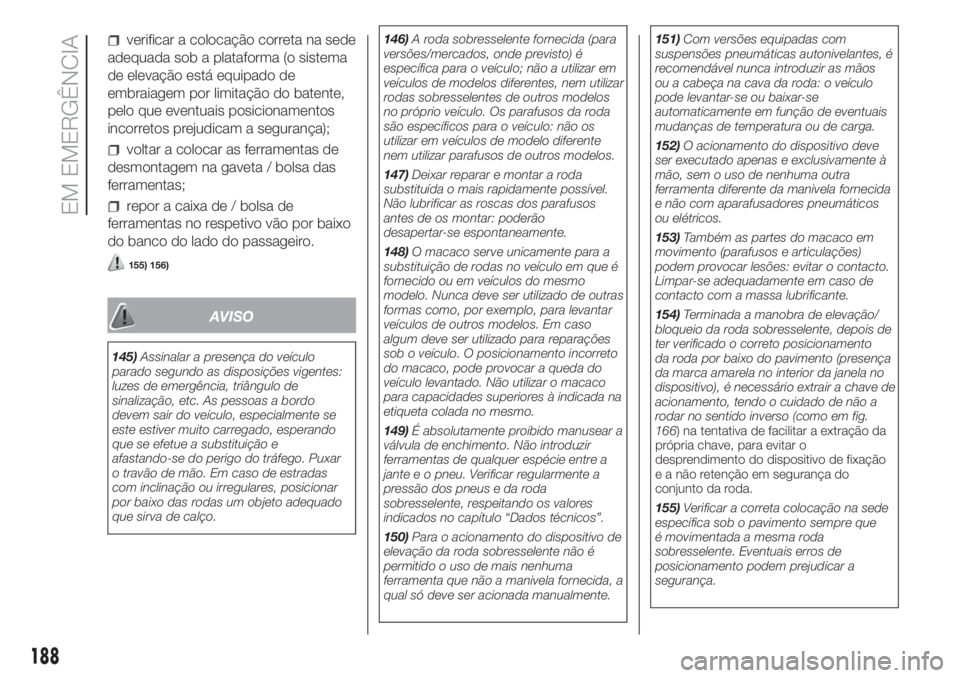

verificar a colocação correta na sede
adequada sob a plataforma (o sistema
de elevação está equipado de
embraiagem por limitação do batente,
pelo que eventuais posicionamentos
incorretos prejudicam a segurança);
voltar a colocar as ferramentas de
desmontagem na gaveta / bolsa das
ferramentas;
repor a caixa de / bolsa de
ferramentas no respetivo vão por baixo
do banco do lado do passageiro.
155) 156)
AVISO
145)Assinalar a presença do veículo
parado segundo as disposições vigentes:
luzes de emergência, triângulo de
sinalização, etc. As pessoas a bordo
devem sair do veículo, especialmente se
este estiver muito carregado, esperando
que se efetue a substituição e
afastando-se do perigo do tráfego. Puxar
o travão de mão. Em caso de estradas
com inclinação ou irregulares, posicionar
por baixo das rodas um objeto adequado
que sirva de calço.146)A roda sobresselente fornecida (para
versões/mercados, onde previsto) é
específica para o veículo; não a utilizar em
veículos de modelos diferentes, nem utilizar
rodas sobresselentes de outros modelos
no próprio veículo. Os parafusos da roda
são específicos para o veículo: não os
utilizar em veículos de modelo diferente
nem utilizar parafusos de outros modelos.
147)Deixar reparar e montar a roda
substituída o mais rapidamente possível.
Não lubrificar as roscas dos parafusos
antes de os montar: poderão
desapertar-se espontaneamente.
148)O macaco serve unicamente para a
substituição de rodas no veículo em que é
fornecido ou em veículos do mesmo
modelo. Nunca deve ser utilizado de outras
formas como, por exemplo, para levantar
veículos de outros modelos. Em caso
algum deve ser utilizado para reparações
sob o veículo. O posicionamento incorreto
do macaco, pode provocar a queda do
veículo levantado. Não utilizar o macaco
para capacidades superiores à indicada na
etiqueta colada no mesmo.
149)É absolutamente proibido manusear a
válvula de enchimento. Não introduzir
ferramentas de qualquer espécie entre a
jante e o pneu. Verificar regularmente a
pressão dos pneus e da roda
sobresselente, respeitando os valores
indicados no capítulo “Dados técnicos”.
150)Para o acionamento do dispositivo de
elevação da roda sobresselente não é
permitido o uso de mais nenhuma
ferramenta que não a manivela fornecida, a
qual só deve ser acionada manualmente.151)Com versões equipadas com
suspensões pneumáticas autonivelantes, é
recomendável nunca introduzir as mãos
ou a cabeça na cava da roda: o veículo
pode levantar-se ou baixar-se
automaticamente em função de eventuais
mudanças de temperatura ou de carga.
152)O acionamento do dispositivo deve
ser executado apenas e exclusivamente à
mão, sem o uso de nenhuma outra
ferramenta diferente da manivela fornecida
e não com aparafusadores pneumáticos
ou elétricos.
153)Também as partes do macaco em
movimento (parafusos e articulações)
podem provocar lesões: evitar o contacto.
Limpar-se adequadamente em caso de
contacto com a massa lubrificante.
154)Terminada a manobra de elevação/
bloqueio da roda sobresselente, depois de
ter verificado o correto posicionamento
da roda por baixo do pavimento (presença
da marca amarela no interior da janela no
dispositivo), é necessário extrair a chave de
acionamento, tendo o cuidado de não a
rodar no sentido inverso (como em fig.
166) na tentativa de facilitar a extração da
própria chave, para evitar o
desprendimento do dispositivo de fixação
e a não retenção em segurança do
conjunto da roda.
155)Verificar a correta colocação na sede
específica sob o pavimento sempre que
é movimentada a mesma roda
sobresselente. Eventuais erros de
posicionamento podem prejudicar a
segurança.
188
EM EMERGÊNCIA

156)O dispositivo de elevação da roda
sobresselente está equipado com sistema
de segurança com embraiagem para
proteger o próprio dispositivo e pode saltar
em caso de aplicação de carga excessiva

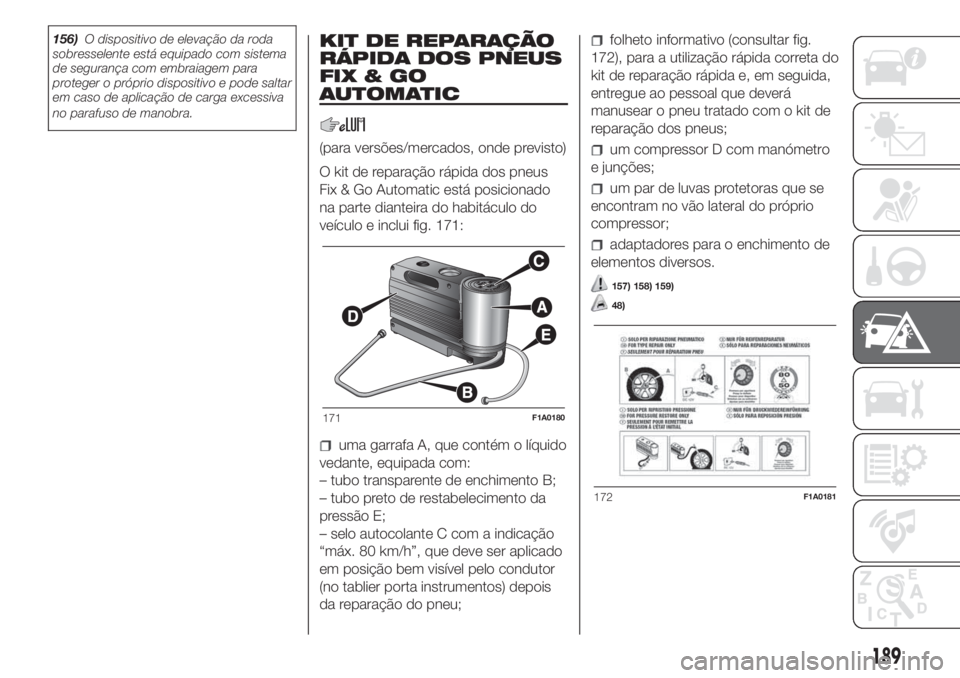

no parafuso de manobra.KIT DE REPARAÇÃO
RÁPIDA DOS PNEUS
FIX&GO
AUTOMATIC
(para versões/mercados, onde previsto)
O kit de reparação rápida dos pneus
Fix & Go Automatic está posicionado
na parte dianteira do habitáculo do
veículo e inclui fig. 171:
uma garrafa A, que contém o líquido
vedante, equipada com:
– tubo transparente de enchimento B;
– tubo preto de restabelecimento da
pressão E;
– selo autocolante C com a indicação
“máx. 80 km/h”, que deve ser aplicado
em posição bem visível pelo condutor
(no tablier porta instrumentos) depois
da reparação do pneu;
folheto informativo (consultar fig.
172), para a utilização rápida correta do
kit de reparação rápida e, em seguida,
entregue ao pessoal que deverá
manusear o pneu tratado com o kit de
reparação dos pneus;
um compressor D com manómetro
e junções;
um par de luvas protetoras que se
encontram no vão lateral do próprio
compressor;
adaptadores para o enchimento de
elementos diversos.
157) 158) 159)
48)
171F1A0180
172F1A0181
189

É NECESSÁRIO SABER
QUE:
O líquido vedante do kit de reparação
rápida é eficaz para temperaturas
externas compreendidas entre -20 °C e
+50 °C.
O líquido vedante está sujeito a prazo
de validade.
160) 161)
3)
PROCEDIMENTO DE
ENCHIMENTO
162) 163) 164) 165) 166)
Acionar o travão de mão.
Desapertar a tampa da válvula do
pneu, extrair o tubo flexível de
enchimento A fig. 173 e apertar o aro B
na válvula do pneu;
inserir a ficha E fig. 175 na tomada
de corrente de 12 V mais próxima e
ligar o motor. Rodar o seletor D fig. 174
para a esquerda até a posição de
reparação. Acionar o kit premindo o
interruptor on/off. Encher o pneu à
pressão prescrita no parágrafo
“Pressão de enchimento” no capítulo
“Dados técnicos”.Para obter uma leitura mais precisa, é
aconselhável verificar o valor da
pressão no manómetro F fig. 174 com
o compressor desligado e sem afastar
o seletor central da posição de
reparação;
se no espaço de 10 minutos não for
atingida a pressão de pelo menos 3
bar, desprender o tubo transparente de
enchimento da válvula e retirar a ficha
da corrente de 12 V, a seguir deslocar
o veículo para a frente, cerca de 10
metros, para distribuir o líquido vedante
no interior do pneu e repetir a
operação de enchimento;
se também neste caso, dentro de
10 minutos da ativação do compressor,
não se atinge a pressão de pelo
menos 3 bar, não retomar a marcha
porque o pneu está muito danificado e
o kit de reparação rápida não está
com capacidade para garantir a devida
vedação, dirigir-se à Rede de
Assistência Fiat;
se o pneu tiver sido enchido à
pressão prescrita no parágrafo
“Pressão de enchimento” no capítulo
“Dados técnicos”, retomar a marcha de
imediato;
173F1A0182
174F1A0183
175F1A0335
190
EM EMERGÊNCIA
