POZNAWANIE SAMOCHODU
Najlepiej od tego miejsca zacząć
poznawanie swojego nowego
samochodu.
Czytana przez Państwa instrukcja w
łatwy i bezpośredni sposób opisuje, jak
jest on skonstruowany i jak działa.
Dlatego zalecamy Państwu zapoznanie
się z tym dokumentem, siedząc
wygodnie w samochodzie, by mogli
Państwo w bezpośredni sposób
sprawdzić opisane w nim poszczególne
funkcje samochodu.SYMBOLE ........................................ 10
SYSTEM FIAT CODE......................... 10
KLUCZYKI ........................................ 11
ALARM ELEKTRONICZNY ................ 13
WYŁĄCZNIK ZAPŁONU .................... 14
SIEDZENIA........................................ 15
ZAGŁÓWKI ....................................... 24
KIEROWNICA ................................... 24
LUSTERKA WSTECZNE ................... 25
OGRZEWANIE I WENTYLACJA......... 28
WYLOTY POWIETRZA ...................... 29
ELEMENTY STEROWANIA
OGRZEWANIEM I WENTYLACJĄ...... 29
KLIMATYZACJA MANUALNA............ 32
KLIMATYZACJA AUTOMATYCZNA ... 35
DODATKOWA NAGRZEWNICA......... 41
NIEZALEŻNA NAGRZEWNICA
DODATKOWA ................................... 42
ŚWIATŁA ZEWNĘTRZNE .................. 48
CZYSZCZENIE SZYB ........................ 52
CRUISE CONTROL (REGULATOR
STAŁEJ PRĘDKOŚCI) ....................... 54
LAMPY SUFITOWE ........................... 58
ELEMENTY STEROWANIA ............... 60
WYŁĄCZNIK BLOKOWANIA PALIWA
......................................................... 63
WYPOSAŻENIE WNĘTRZA .............. 64
TACHOGRAF .................................... 69
SPEED BLOCK ................................. 70ZAWIESZENIA PNEUMATYCZNE
SAMOPOZIOMUJĄCE ...................... 70
DRZWI .............................................. 71
PODNOŚNIKI SZYB .......................... 77
POKRYWA KOMORY SILNIKA.......... 78
BAGAŻNIK DACHOWY/NA NARTY .. 80
REFLEKTORY ................................... 81
SYSTEM ABS ................................... 82
SYSTEM ESC (ELECTRONIC
STABILITY CONTROL) ...................... 83
SYSTEM TRACTION PLUS ............... 88
SYSTEM TPMS (TYRE PRESSURE
MONITORING SYSTEM) ................... 89
DRIVING ADVISOR ........................... 92
KAMERA TYLNA (PARKVIEW®
REAR BACK UP CAMERA) ............... 98
TRAFFIC SIGN RECOGNITION ......... 100
SYSTEM EOBD................................. 102
CZUJNIKI PARKOWANIA .................. 102
SYSTEM START&STOP .................... 105
DODATEK OGRANICZAJĄCY
EMISJE Z SILNIKÓW DIESLA
ADBLUE (WODNY ROZTWÓR
MOCZNIKA) ...................................... 108
RADIOODTWARZACZ....................... 109
AKCESORIA ZAKUPIONE PRZEZ
UŻYTKOWNIKA ................................ 110
TANKOWANIE SAMOCHODU ........... 112
OCHRONA ŚRODOWISKA ............... 118
9

UWAGA
1) Przycisk B należy naciskać
wyłącznie wówczas, gdy kluczyk
znajduje się z dala od ciała, a
zwłaszcza od oczu i od
przedmiotów mogących ulec
zniszczeniu (np. ubranie). Nie
należy pozostawiać kluczyka bez
nadzoru, aby uniknąć sytuacji,
w której ktokolwiek, szczególnie
dzieci, mógłby bawić się nim i
nacisnąć niespodziewanie
przycisk.
OSTRZEŻENIE
1) Rozładowane baterie są szkodliwe
dla środowiska, dlatego powinny
być zbierane w odpowiednich
pojemnikach zgodnie z
obowiązującymi przepisami, albo
mogą być dostarczane do ASO
Fiata, która zajmuje się ich
złomowaniem.
ALARM
ELEKTRONICZNY
(dla wersji/rynków, gdzie przewidziano)
Alarm, przewidziany dodatkowo do
wszystkich funkcji pilota opisanych
wcześniej, jest sterowany przez
odbiornik umieszczony pod deską
rozdzielczą w pobliżu skrzynki
bezpieczników.
Działanie
Alarm interweniuje w następujących
przypadkach:
❒niedozwolone otwarcie jednych z
drzwi lub pokrywy komory silnika
(zabezpieczenie obwodowe);
❒uruchomienie wyłącznika zapłonu
(przekręcenie kluczyka w położenie
MAR);
❒przecięcie przewodów akumulatora.
W zależności od rynków, interwencja
alarmu powoduje włączenie syreny
i świateł kierunkowskazów (na około 26
sekund). Tryb interwencji i ilość cykli
może być różny w zależności od rynku.
Niemniej przewidziano maksymalną
ilość cykli akustycznych/wizualnych, po
zakończeniu których system wraca
do swojego normalnego
funkcjonowania kontrolnego.OSTRZEŻENIE Funkcja blokowania
silnika gwarantowana jest przez Fiat
CODE, który uaktywnia się
automatycznie po wyjęciu kluczyka z
wyłącznika zapłonu.
Włączanie
Gdy zamknięte są drzwi i pokrywy, a
kluczyk w wyłączniku zapłonu znajduje
się w położeniu STOP lub jest
wyciągnięty, należy skierować kluczyk z
pilotem w stronę samochodu, a
następnie nacisnąć i zwolnić przycisk
„zablokowania”.
Z wyjątkiem niektórych rynków układ
emituje sygnał akustyczny („BIP”) i
uaktywnia blokadę drzwi.
Włączenie alarmu poprzedzone jest
fazą autodiagnostyczną: w przypadku
rozpoznania anomalii system
zasygnalizuje ten fakt nowym sygnałem
akustycznym.
W tym przypadku należy wyłączyć
alarm, naciskając przycisk
„odblokowania drzwi/odblokowania
komory ładunkowej”, sprawdzić, czy
nastąpiło zamknięcie drzwi i pokrywy
komory silnika i ponownie uruchomić
alarm naciskając przycisk
„zablokowania”.
13

W przeciwnym razie nieprawidłowo
zamknięte drzwi lub pokrywy zostaną
wyłączone spod kontroli alarmu.
Jeżeli, pomimo dokładnie zamkniętych
drzwi i pokrywy komory silnika, system
alarmowy wyemituje sygnał akustyczny,
oznacza to, że zostało rozpoznane
błędne działanie systemu. Należy
wówczas zwrócić się do ASO Fiata.
OSTRZEŻENIE Jeśli zamek centralny
zostanie uruchomiony za pomocą
metalowej wkładki kluczyka, alarm nie
włączy się.
OSTRZEŻENIE Alarm jest dostosowany
do odpowiednich norm w różnych
krajach.
Wyłączanie
Nacisnąć przycisk „odblokowania
drzwi/odblokowania komory
ładunkowej” w kluczyku z pilotem.
Zostaną wykonane następujące
działania (z wyjątkiem niektórych
rynków):
❒dwukrotne mignięcie
kierunkowskazów;
❒dwa szybkie sygnały akustyczne
(„BIP”);
❒odblokowanie drzwi.OSTRZEŻENIE Przy zamykaniu zamka
centralnego za pomocą wkładki
metalowej kluczyka alarm nie włącza
się.
Sygnalizacja prób
włamania
Każda próba włamania sygnalizowana
jest przez zaświecenie się lampki
sygnalizacyjnej
w zestawie
wskaźników, jednocześnie na
wyświetlaczu pojawi się komunikat (jeśli
występuje, patrz sekcja „Lampki
sygnalizacyjne i komunikaty” w
rozdziale „Znajomość zestawu
wskaźników”).
Wyłączenie całkowite
Aby wyłączyć całkowicie alarm (na
przykład, jeżeli przewiduje się długi
postój samochodu), wystarczy
zamknąć drzwi samochodu,
przekręcając wkładkę metalową
kluczyka z pilotem w zamku drzwi.
OSTRZEŻENIE Jeżeli rozładuje się
bateria pilota zdalnego sterowania lub
system ulegnie awarii, w celu
wyłączenia systemu alarmowego należy
włożyć kluczyk do wyłącznika zapłonu
i przekręcić go w położenie MAR.
WYŁĄCZNIK
ZAPŁONU
Kluczyk można przekręcićw3różne
położenia rys. 10:
❒STOP: silnik wyłączony, kluczyk
można wyjąć, kierownica
zablokowana. Niektóre urządzenia
elektryczne (np. radioodtwarzacz,
zamek centralny drzwi...), mogą
działać;
❒MAR: położenie gotowości do jazdy.
Wszystkie urządzenia elektryczne
mogą działać;
❒AVV: uruchamianie silnika (położenie
niestabilne).
10F1A0009
14
POZNAWANIE SAMOCHODU

UWAGA
90) W celu podłączenia
radioodtwarzacza do układu
przystosowania znajdującego się
w samochodzie należy zwrócić się
do ASO Fiata, aby uniknąć
wszelkich możliwych usterek
mogących niekorzystnie wpłynąć
na bezpieczeństwo samochodu.
AKCESORIA
ZAKUPIONE PRZEZ
UŻYTKOWNIKA
Jeżeli po zakupie samochodu zamierza
się zainstalować akcesoria elektryczne
wymagające ciągłego zasilania
elektrycznego (alarm, satelitarne
zabezpieczenie przed kradzieżą itp.),
obciążające bilans elektryczny, należy
zwrócić się do ASO Fiata, która - poza
tym, iż zasugeruje urządzenie
najbardziej odpowiednie dostępne w
Lineaccessori Fiata - zweryfikuje, czy
instalacja elektryczna w samochodzie
jest w stanie wytrzymać wymagane
obciążenie czy konieczne jest użycie
akumulatora o większej pojemności.
91)
INSTALACJA URZĄDZEŃ
ELEKTRYCZNYCH/
ELEKTRONICZNYCH
Urządzenia elektryczne/elektroniczne
zainstalowane po zakupieniu
samochodu i w serwisie
posprzedażnym muszą posiadać
oznaczenie rys. 138.Fiat Auto S.p.A. autoryzuje montaż
aparatury nadawczo-odbiorczej, o ile
zainstalowano ją zgodnie z właściwą
praktyką montażową, przy
przestrzeganiu wskazań producenta, w
wyspecjalizowanym centrum.
OSTRZEŻENIE Montaż urządzeń, które
wymagają zmiany właściwości
samochodu, może spowodować
wycofanie homologacji przez
odpowiedni urząd i ewentualną utratę
gwarancji lub pośrednie czy
bezpośrednie jej cofnięcie z powodu
defektów wykonania w/w modyfikacji.
Fiat Auto S p.A nie ponosi
odpowiedzialności za uszkodzenia
wynikłe z instalacji akcesoriów nie
zalecanych przez Fiat Auto i instalację
nie odpowiadającą przepisom
dostawcy.
138DISPOSITIVI-ELETTRONICI
110
POZNAWANIE SAMOCHODU

Lampki
sygnalizacyjne w
zestawie
wskaźnikówCo oznacza Co robić
żółto-pomarańczowaSYGNALIZOWANIE NISKIEGO POZIOMU
DODATKU OGRANICZAJĄCEGO EMISJE Z
SILNIKÓW DIESLA (WODNEGO ROZTWORU
MOCZNIKA)
(dla wersji/rynków, gdzie przewidziano)
Lampka sygnalizacyjna niskiego poziomu
dodatku ograniczającego emisje z silników Diesla
(wodnego roztworu mocznika)
zaświeca się,
jeśli w samochodzie jest niski poziom mocznika.
żółto-pomarańczowaAWARIA SYSTEMU OCHRONY
SAMOCHODU FIAT CODE
Po przekręceniu kluczyka w położenie MAR
lampka sygnalizacyjna mignie jeden raz, a
następnie zgaśnie.
Jeżeli lampka będzie się świecić światłem stałym,
gdy kluczyk w wyłączniku zapłonu znajduje się w
położeniu MAR, sytuacja taka oznacza:
❒możliwą awarię (patrz „System Fiat Code” w
rozdziale „Poznawanie samochodu”);
❒możliwe usiłowanie wtargnięcia do samochodu
z alarmem; w tym przypadku lampka zgaśnie
po około 10 sekundach.
Jeśli lampka sygnalizacyjna
miga, gdy silnik
jest w ruchu, oznacza, że samochód nie jest
zabezpieczony przez urządzenie blokowania
silnika.Należy zwrócić się do ASO Fiata w celu
wprowadzenia do pamięci wszystkich kluczyków.
152
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

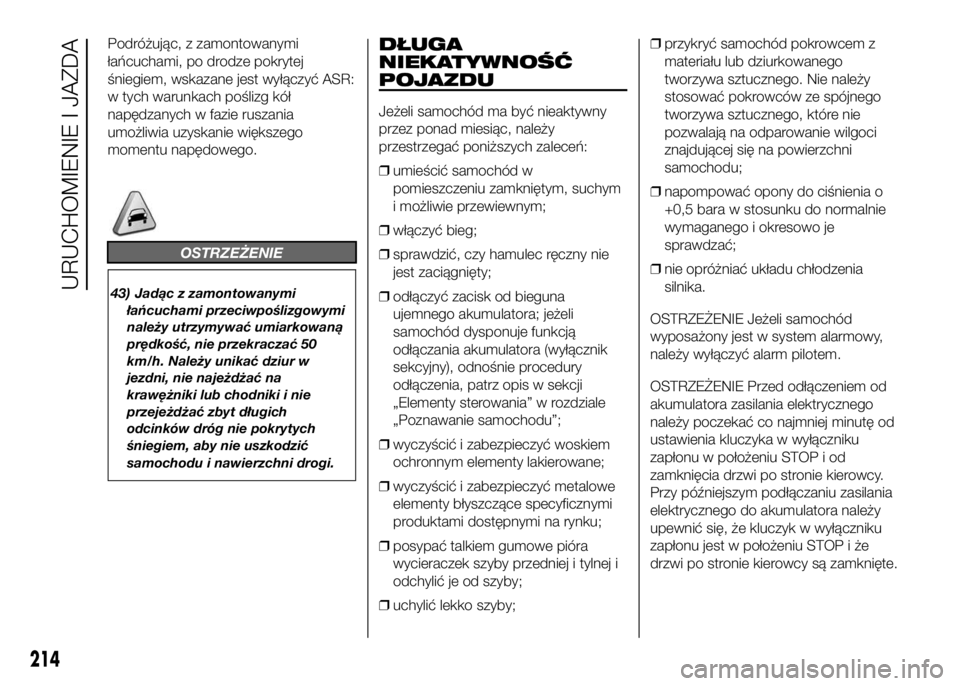

Podróżując, z zamontowanymi
łańcuchami, po drodze pokrytej
śniegiem, wskazane jest wyłączyć ASR:
w tych warunkach poślizg kół
napędzanych w fazie ruszania
umożliwia uzyskanie większego
momentu napędowego.
OSTRZEŻENIE
43) Jadąc z zamontowanymi
łańcuchami przeciwpoślizgowymi
należy utrzymywać umiarkowaną
prędkość, nie przekraczać 50
km/h. Należy unikać dziur w
jezdni, nie najeżdżać na
krawężniki lub chodniki i nie
przejeżdżać zbyt długich
odcinków dróg nie pokrytych
śniegiem, aby nie uszkodzić
samochodu i nawierzchni drogi.
DŁUGA
NIEKATYWNOŚĆ
POJAZDU
Jeżeli samochód ma być nieaktywny
przez ponad miesiąc, należy
przestrzegać poniższych zaleceń:
❒umieścić samochód w
pomieszczeniu zamkniętym, suchym
i możliwie przewiewnym;
❒włączyć bieg;
❒sprawdzić, czy hamulec ręczny nie
jest zaciągnięty;
❒odłączyć zacisk od bieguna
ujemnego akumulatora; jeżeli
samochód dysponuje funkcją
odłączania akumulatora (wyłącznik
sekcyjny), odnośnie procedury
odłączenia, patrz opis w sekcji
„Elementy sterowania” w rozdziale
„Poznawanie samochodu”;
❒wyczyścić i zabezpieczyć woskiem
ochronnym elementy lakierowane;
❒wyczyścić i zabezpieczyć metalowe
elementy błyszczące specyficznymi
produktami dostępnymi na rynku;
❒posypać talkiem gumowe pióra
wycieraczek szyby przedniej i tylnej i
odchylić je od szyby;
❒uchylić lekko szyby;❒przykryć samochód pokrowcem z
materiału lub dziurkowanego
tworzywa sztucznego. Nie należy
stosować pokrowców ze spójnego
tworzywa sztucznego, które nie
pozwalają na odparowanie wilgoci
znajdującej się na powierzchni
samochodu;
❒napompować opony do ciśnienia o
+0,5 bara w stosunku do normalnie
wymaganego i okresowo je
sprawdzać;
❒nie opróżniać układu chłodzenia
silnika.
OSTRZEŻENIE Jeżeli samochód
wyposażony jest w system alarmowy,
należy wyłączyć alarm pilotem.
OSTRZEŻENIE Przed odłączeniem od
akumulatora zasilania elektrycznego
należy poczekać co najmniej minutę od
ustawienia kluczyka w wyłączniku
zapłonu w położeniu STOP i od
zamknięcia drzwi po stronie kierowcy.
Przy późniejszym podłączaniu zasilania
elektrycznego do akumulatora należy
upewnić się, że kluczyk w wyłączniku
zapłonu jest w położeniu STOP i że
drzwi po stronie kierowcy są zamknięte.
214
URUCHOMIENIE I JAZDA

Skrzynka bezpieczników w desce rozdzielczej
rys. 225 - rys. 226
ZABEZPIECZONE URZĄDZENIE BEZPIECZNIK AMPER
Światło mijania prawe F12 7,5
Światło mijania leweF13 7,5
Przekaźnik skrzynki bezpieczników w komorze silnika, przekaźnik skrzynki
bezpieczników w desce rozdzielczej (+ z kluczyka)F31 5
Oświetlenie lamp sufitowych we wnętrzu kabiny (+ z akumulatora) F32 7,5
Czujnik monitorowania akumulatora wersje Start & Stop (+ z akumulatora) F33 7,5
Oświetlenie wewnętrzne Minibus (awaryjne) F34 7,5
Radioodtwarzacz, Sterowanie klimatyzacją, Alarm, Tachograf, Centralka odłączania
akumulatora, Ogranicznik czasowy webasto (+ akumulatora), TPMS, Stabilizator
prądu w ramach przystosowania radia (S&S)F36 10
Sterowanie światłami stop (główne), Zestaw wskaźników (+ kluczyka), Bramka (dla
firm dokonujących adaptacji pojazdów)F37 7,5
Blokada drzwi (+ z akumulatora) F38 20
Wycieraczka szyby przedniej (+ z kluczyka) F43 20
Podnośnik szyby po stronie kierowcy F47 20
Podnośnik szyby po stronie pasażera F48 20
Centralka czujników parkowania, Radioodtwarzacz, Elementy sterowania na
kierownicy, Środkowy panel elementów sterowania, Lewy panel elementów
sterowania, Panel pomocniczy, Centralka odłączania akumulatora (+ kluczyka), Hak
holowniczy, Czujnik deszczu, Stabilizator prądu (w przypadku systemu S&S)F49 5
242
W RAZIE AWARII

❒należy dokręcić do oporu zaciski na
biegunach akumulatora.
OSTRZEŻENIE Przed odłączeniem od
akumulatora zasilania elektrycznego
należy poczekać co najmniej minutę od
ustawienia kluczyka w wyłączniku
zapłonu w położeniu STOP i od
zamknięcia drzwi po stronie kierowcy.
Przy późniejszym podłączaniu zasilania
elektrycznego do akumulatora należy
upewnić się, że kluczyk w wyłączniku
zapłonu jest w położeniu STOP i że
drzwi po stronie kierowcy są zamknięte.
OSTRZEŻENIE Akumulator
utrzymywany przez dłuższy czas w
stanie naładowania mniejszym niż 50%
ulega zasiarczeniu, zmniejsza się jego
pojemność i uniemożliwia uruchomienie
silnika.
Ponadto w rezultacie większego
zasiarczenia możliwe jest zamarznięcie
akumulatora (może to wystąpić już
przy –10°C).
W przypadku dłuższego postoju należy
odnieść się do sekcji „Długa
nieaktywność samochodu” w rozdziale
„Uruchamianie i jazda”.Jeżeli, po zakupie samochodu zamierza
się zainstalować akcesoria elektryczne,
które wymagają ciągłego zasilania
elektrycznego (alarm itd.) lub akcesoria,
które przeciążają bilans elektryczny,
należy zwrócić się do ASO Fiata, gdzie
specjaliści - poza zasugerowaniem
najbardziej odpowiedniego urządzenia
dostępnego w Lineaccessori Fiat -
określą całkowity pobór prądu,
zweryfikują czy instalacja elektryczna w
samochodzie jest w stanie wytrzymać
wymagane obciążenie lub czy
konieczne jest użycie akumulatora o
większej pojemności.
Ponadto, niektóre z tych urządzeń
ciągle pobierają energię elektryczną,
także przy wyłączonym silniku,
powodując stopniowe rozładowanie
akumulatora.
OSTRZEŻENIE W przypadku obecności
tachografu, w razie postoju samochodu
trwającego 5 dni, zaleca się odłączyć
zacisk ujemny z akumulatora, aby
uniknąć jego rozładowania.
Jeżeli samochód dysponuje funkcją
odłączania akumulatora (wyłącznik
sekcyjny), odnośnie procedury
odłączenia, patrz opis podany w sekcji
„Elementy sterowania” w rozdziale
„Poznawanie samochodu”.
UWAGA
194) Elektrolit w akumulatorze jest
trujący i powoduje korozję. Należy
unikać kontaktu ze skórą i z
oczami. Nie należy zbliżać się do
akumulatora z otwartym ogniem
lub źródłem iskrzenia:
niebezpieczeństwo wybuchu i
pożaru.
195) Funkcjonowanie akumulatora
przy zbyt niskim poziomie
elektrolitu może go nieodwracalne
uszkodzić oraz spowodować
wybuch.
196) Przed jakąkolwiek interwencją
w zakresie instalacji elektrycznej
należy odłączyć zacisk z bieguna
ujemnego akumulatora,
posługując się specjalnym
zaciskiem co najmniej minutę po
ustawieniu kluczyka w wyłączniku
zapłonu w położeniu STOP.
197) Przy obsłudze akumulatora lub
przebywając w jego pobliżu należy
chronić zawsze oczy przy pomocy
okularów ochronnych.
269
