2017 FIAT 500X kontrolky

7)U verzí se systémem Full Keyless
System nenechávejte elektronický klíček ve
vozidle nebo v jeho blízkosti ani v místě,
které přístupné dětem. Nenechávejte stát
vozidlo se zapalováním v poloze MAR. Dítě
by mohlo aktivovat elektrické ovládače
oken či jiné ovládače, nebo dokonce
vozidlo rozjet.FIAT CODE
Systém Fiat Code znemožní
neoprávněné použití vozidla
zablokováním nastartování motoru.
Systém není třeba zapínat/vypínat:
funguje automaticky bez ohledu na
skutečnost, zda jsou dveře zamknuté
nebo odemknuté.
Přepnutím zapalování na MAR
identifikuje systém Fiat Code kód
vyslaný klíčkem. Jestliže je kód uznaný
jako platný, systém Fiat Code povolí
nastartování motoru.
Přepnutím zapalování na STOP
deaktivuje systém Fiat Code řídicí
jednotku motoru, čímž znemožní jeho
nastartování.
Správný postup při startování motoru je
popsán v části "Startování motoru" v
kapitole "Startování a jízda s vozidlem".
NEPRAVIDELNÝ CHOD
Jestliže během startování nebude
detekován správný kód, na přístrojové
desce se zobrazí ikona
(viz
informace v části "Kontrolky a
upozornění" v kapitole "Seznámení s
přístrojovou deskou"). Tento stav
způsobí zastavení motoru za dvě
sekundy. V takovém případě přepněte
zapalování do polohy STOP a pak
znovu na MAR; pokud blok trvá, zkuste
to s dalšími klíčky dodanými s vozidlem.
Pokud se nezdaří motor nastartovat
ani tentokrát, obraťte se na
autorizovaný servis Fiat.
Pokud se ikony
rozsvítí za jízdy,
znamená to, že systém právě provádí
autodiagnostiku (např. po poklesu
napětí). Pokud zůstane svítit, obraťte se
na autorizovaný servis Fiat.
13

Lze nastavit dvě intenzity vyhřívání:
❒"minimální vyhřátí": v tlačítkách svítí
oranžová kontrolka;
❒"maximální vyhřátí": v tlačítkách svítí
dvě oranžové kontrolky;
Po nastavení intenzity vyhřívání je třeba
počkat několik minut, než pocítíte
účinek.
Nastavení na "maximální vyhřátí" se
topné tělese ohřeje na nejvyšší výkon
během prvních minut fungování.
UPOZORNĚNÍ Na ochranu baterie není
s vypnutým motorem tato funkce
dostupná.
ZADNÍ SEDADLA
Částečné zvětšení zavazadlového
prostoru (1/3 nebo 2/3)
13)
6)
❒Vyjměte zadní odkládací plošinu;
❒opěrky hlavy zasuňte na doraz do
zadního sedadla;
❒odsuňte stranou bezpečnostní pás a
zkontrolujte, zda není zkroucený;
❒uvolněním A obr. 19 lze sklopit
příslušnou část opěradla. Po vyklopení
lze vidět červenou značku. Opěradlo
je nutno stlačit dolů rukou.
Umístění opěradel zpět
Dejte bezpečnostní pásy stranou:
dbejte na to, aby byly řádně narovnané
a nezkroutily.
Zvedněte opěradla, přiklopte je zpět a
zatlačte je dozadu, až ucítíte klapnutí
obou zajišťovacích mechanismů.
Zkontrolujte, vizuálně, zda zmizí
červené značky z úchytů A obr. 19.
Pokud je červená značka vidět,
znamená to, že opěradlo není správně
upevněno.
POZOR
11)Všechna nastavení se smí provádět jen
se stojícím vozidlem.
12)Po uvolnění nastavovací páky
nezapomínejte posunutím sedadla dopředu
či dozadu zkontrolovat, zda pevně sedí ve
vodicích lištách. Nezajištěné sedadlo by
se mohlo nečekaně pohnout a řidič by tak
mohl ztratit kontrolu nad vozidlem.13)Je nutno se ujistit, aby byla opěradla
správně upevněná po obou stranách
(nejsou vidět červené značky), aby se při
prudkém zabrzdění nevymrštila dopředu a
nezranila cestující.
POZOR
4)Textilní potahy sedadel jsou
dimenzovány tak, aby vydržely dlouhodobé
opotřebením normálním používání vozidla.
Přesto je zcela nezbytné se vyvarovat
nadměrného a/nebo dlouhodobého odírání
doplňky oděvů, jako jsou různé kovové
spony, suché zipy apod., protože pokud by
tyto doplňky působily vždy na stejné místo
tkaniny, mohly by zpřetrhat vlákna a tím
potah poškodit.
5)Pod elektricky nastavitelná sedadla
neodkládejte žádné předměty: mohly by
bránit v pohybu sedadla a poškodit
ovládače. Textilní potahy sedadel jsou
dimenzovány tak, aby vydržely dlouhodobé
opotřebením normálním používání vozidla
Přesto je zcela nezbytné se vyvarovat
nadměrného a/nebo dlouhodobého odírání
doplňky oděvů, jako jsou různé kovové
spony, suché zipy apod., protože pokud by
tyto doplňky působily vždy na stejné místo
tkaniny, mohly by zpřetrhat vlákna a
poškodit potah. Navíc by mohly omezit
dráhu sedadla.
6)Před sklopením opěradla odstraňte
předměty uložené na sedáku.
19F1B0027C
19

Volba rozvodu vzduchu
Proud vzduchu do vývodů na čelní okno a na přední boční okna pro odmlžení/rozmrazení skel.
Proud vzduchu do prostředních a postranních vývodů v palubní desce pro ofukování hrudi a obličeje v teplých ročních
obdobích.
Proud vzduchu do vývodů do oblasti nohou vpředu a vzadu. Tento rozvod vzduchu umožňuje vyhřát kabinu v co
nejkratším možném čase a vyvolat rychle pocit tepla.
+Rozdělení proudu vzduchu mezi vývody do oblasti nohou (teplejší vzduch) a prostředními/postranními vývody v
palubní desce (chladnější vzduch). Tento rozvod vzduchu je užitečný v přechodných ročních obdobích (jaro a
podzim), pokud svítí slunce.
+Rozdělení vzduchového proudu mezi vývody na nohy, na čelní sklo a přední boční okna. Tento rozvod vzduchu
umožňuje vyhřátím kabiny předejít zamlžení oken.
+Rozdělení proudu vzduchu mezi prostřední a krajní vývody v palubní desce a vývody na čelní sklo a na přední boční
okna. Toto rozdělení umožňuje dodávat vzduch na čelní sklo při oslunění.
++Rozdělení proudu vzduchu do všech vývodů ve vozidle.
V režimu AUTO řídí klimatizace samočinně rozvod vzduchu (kontrolky LED v tlačítku H nesvítí). Pokud je rozvod vzduchu
nastaven ručně, rozsvítí se kontrolka v příslušných tlačítkách. Při kombinovaném fungování se stiskem tohoto tlačítka aktivuje
tato funkce současně s již nastavenými funkcemi. Pokud stiskneme tlačítko, jehož funkce je již aktivní, funkce bude vypnuta
a kontrolka zhasne. Po manuálním nastavení lze automatické fungování opět zapnout stiskem tlačítka AUTO.
Start&Stop
Dvouzónová automatická klimatizace obsluhuje funkci Start&Stop (vypnutý motor při rychlosti vozidla 0 km/h) tak, aby
zajišťovala příjemný komfort v kabině. Je-li systém Stop/Start aktivní (motor je vypnutý, vozidlo stojí), automatické ovládání
recirkulace se vypne, aby se zachoval přívod vzduchu zvenku pro zamezení zamlžení skel (protože je kompresor vypnutý).
POZOR
2)V systému je chladivo R1234YF, které při případném úniku nepoškodí životní prostředí. V žádném případě nepoužívejte chladivo R134a a
R12 , které není s tímto systémem kompatibilní.
34
SEZNÁMENÍ S VOZIDLEM

SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
V této sekci návodu jsou uvedeny
všechny užitečné informace, jak poznat,
interpretovat a správně používat
přístrojovou desku.PŘÍSTROJOVÁ DESKA A PALUBNÍ
PŘÍSTROJE .................................... 43
DISPLEJ.......................................... 45
TRIP COMPUTER ........................... 47
KONTROLKY A UPOZORNĚNÍ ....... 48
42
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

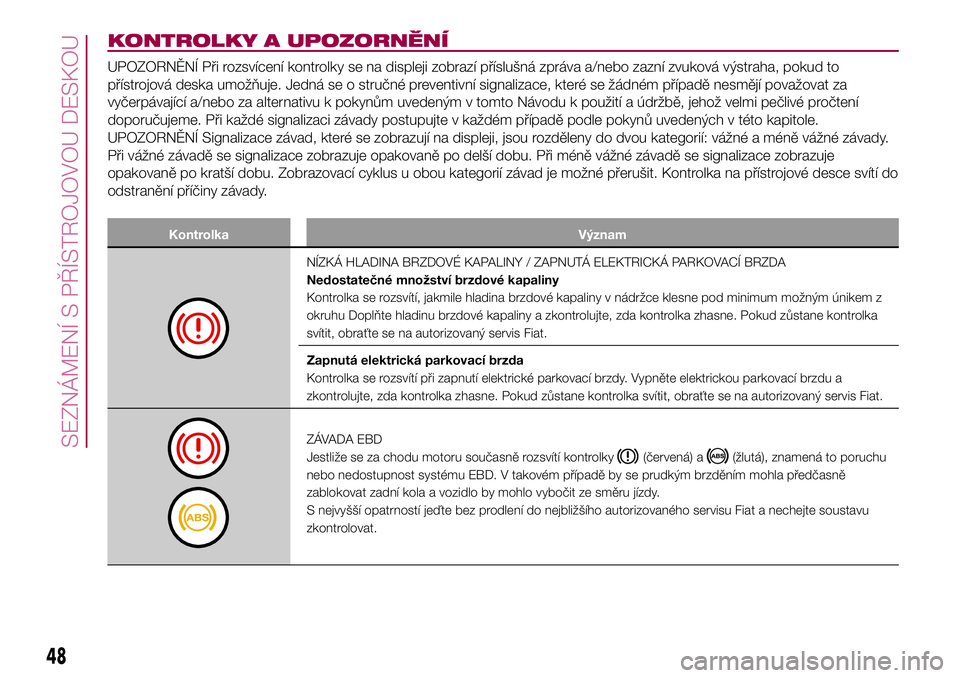

KONTROLKY A UPOZORNĚNÍ
UPOZORNĚNÍ Při rozsvícení kontrolky se na displeji zobrazí příslušná zpráva a/nebo zazní zvuková výstraha, pokud to
přístrojová deska umožňuje. Jedná se o stručné preventivní signalizace, které se žádném případě nesmějí považovat za
vyčerpávající a/nebo za alternativu k pokynům uvedeným v tomto Návodu k použití a údržbě, jehož velmi pečlivé pročtení
doporučujeme. Při každé signalizaci závady postupujte v každém případě podle pokynů uvedených v této kapitole.
UPOZORNĚNÍ Signalizace závad, které se zobrazují na displeji, jsou rozděleny do dvou kategorií: vážné a méně vážné závady.
Při vážné závadě se signalizace zobrazuje opakovaně po delší dobu. Při méně vážné závadě se signalizace zobrazuje
opakovaně po kratší dobu. Zobrazovací cyklus u obou kategorií závad je možné přerušit. Kontrolka na přístrojové desce svítí do
odstranění příčiny závady.
Kontrolka Význam
NÍZKÁ HLADINA BRZDOVÉ KAPALINY / ZAPNUTÁ ELEKTRICKÁ PARKOVACÍ BRZDA
Nedostatečné množství brzdové kapaliny
Kontrolka se rozsvítí, jakmile hladina brzdové kapaliny v nádržce klesne pod minimum možným únikem z
okruhu Doplňte hladinu brzdové kapaliny a zkontrolujte, zda kontrolka zhasne. Pokud zůstane kontrolka
svítit, obraťte se na autorizovaný servis Fiat.
Zapnutá elektrická parkovací brzda
Kontrolka se rozsvítí při zapnutí elektrické parkovací brzdy. Vypněte elektrickou parkovací brzdu a
zkontrolujte, zda kontrolka zhasne. Pokud zůstane kontrolka svítit, obraťte se na autorizovaný servis Fiat.
ZÁVADA EBD
Jestliže se za chodu motoru současně rozsvítí kontrolky
(červená) a(žlutá), znamená to poruchu
nebo nedostupnost systému EBD. V takovém případě by se prudkým brzděním mohla předčasně
zablokovat zadní kola a vozidlo by mohlo vybočit ze směru jízdy.
S nejvyšší opatrností jeďte bez prodlení do nejbližšího autorizovaného servisu Fiat a nechejte soustavu
zkontrolovat.
48
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Kontrolka Význam
ELEKTRONICKÝ ALARM
Kontrolka se rozsvítí zapnutým elektronického alarmu (odrazovací funkce).
NEZAPNUTÉ BEZPEČNOSTNÍ PÁSY
Kontrolka se rozsvítí, jestliže vozidlo stojí a není zapnutý bezpečnostní pás na straně a/nebo
spolucestujícího (pokud sedí ve vozidle). Za jízdy začne kontrolka začne blikat a zazní zvuková výstraha,
jestliže nemá řidič a/nebo spolucestujícího (je-li) řádně zapnutý bezpečnostní pás. Zapněte bezpečnostní
pás.
PORUCHA SYSTÉMU AIRBAGŮ
Trvalé svícení kontrolky signalizuje poruchu v airbagové soustavě.
28) 29)
POZOR
28)Jestliže se při otočení klíčku v zapalování na MAR kontrolkanerozsvítí nebo se rozsvítí za jízdy, je možné, že je v některém ze zádržných
systémů závada. V takovém případě by se airbagy nebo přepínače bezpečnostních pásů nemusely při nehodě aktivovat nebo by se v
omezeném počtu případů mohly aktivovat chybně. Než budete pokračovat v jízdě, obraťte se bez prodlení na autorizovaný servis Fiat a
nechejte systém zkontrolovat.
29)Závada kontrolky
je signalizována rozsvícením ikony na displeji přístrojové desky. V takovém případě by kontrolka nemusela
signalizovat případné závady zádržných systémů. Než budete pokračovat v jízdě, nechejte systém bez prodlení zkontrolovat u autorizovaného
servisu Fiat.
49

Kontrolka Význam
SYSTÉM ESC
Zásah systému ESC
Zásah systému je signalizován blikáním kontrolky: kontrolka tak řidiče informuje o kritickém stavu stability a
přilnavosti k jízdnímu povrchu.
Závada systému ESC
Jestliže kontrolka nezhasne nebo zůstane svítit s motorem v chodu, znamená to, že byla zjištěna závada
systému ESC. Obraťte se co nejdříve autorizovaný servis Fiat.
Závada systému Hill Holder Control
Rozsvícení kontrolky a zobrazení příslušného upozornění na displeji znamená závadu systému Hill Hold
Control. Obraťte se co nejdříve autorizovaný servis Fiat.
ČÁSTEČNÉ / ÚPLNÉ VYPNUTÍ AKTIVNÍCH BEZPEČNOSTNÍCH SYSTÉMŮ
Rozsvícení kontrolky signalizuje, že některé bezpečnostní systémy jsou částečně vypnuté určitým zásahem
řidiče.
ZADNÍ SVÍTILNA DO MLHY
Kontrolka se rozsvítí při zapnutí zadní svítilny do mlhy.
ZÁVADA ELEKTRICKÉ PARKOVACÍ BRZDY
Kontrolka se rozsvítí při závadě elektrické parkovací brzdy. Obraťte se co nejdříve autorizovaný servis Fiat.
30)
POZOR
30)Se systémem v poruše a při prudkém zabrzdění se mohou zablokovat zadní kola a vozidlo se může dostat do smyku.
52
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU

Kontrolka Význam
PORUCHA SYSTÉMU EOBD / VSTŘIKOVÁNÍ
Za normálního stavu: přepnutím zapalování na MAR se kontrolka rozsvítí, ale po naskočení motoru musí
zhasnout. Funkčnost kontrolky mohou příslušným přístrojem zkontrolovat i příslušníci dopravní policie. V
každém případě postupujte podle platných předpisů v dané zemi.
13)
Závada systému vstřikování
Jestliže zůstane kontrolka svítit nebo se rozsvítí za jízdy, znamená to, že vstřikovací soustava nefunguje
správně. Nepřerušovaným svícením kontrolka signalizuje závadu v systému přívodu paliva/zapalování, která
by mohla způsobit zvýšení emisí ve výfuku, ztrátu výkonu, špatnou ovladatelnost vozidla a zvýšenou
spotřebu paliva. U některých verzí se na displeji zobrazí příslušné upozornění. Kontrolka zhasne po
odstranění závady, která nicméně zůstane uložena v paměti soustavy. V tomto stavu můžete pokračovat v
jízdě, ale nevystavujte motor velké zátěži a nejezděte vysokou rychlostí. Delší používání vozidla s trvale
rozsvícenou kontrolkou může způsobit vážné závady. Vyhledejte co nejdříve autorizovaný servis Fiat.
Poškození katalyzátoru
Jestliže se kontrolka rozbliká, znamená případnou závadu katalyzátoru. Uvolněte pedál akcelerace a
snižujte otáčky motoru, dokud nepřestane kontrolka blikat. Pokračujte v jízdě pomalou rychlostí, snažte se
vyvarovat stavů, jež by způsobily rozblikání kontrolky, a co nejdříve se obraťte na autorizovaný servis Fiat.
POZOR
13)Pokud se po zapnutí zapalování na MAR kontrolkanerozsvítí, rozsvítí se či se rozbliká za jízdy (u některých verzí spolu se zobrazením
upozornění na displeji), obraťte se co nejdříve na autorizovaný servis Fiat.
53
