2017 CITROEN JUMPER SPACETOURER ESP

254
Spacetourer-VP_cs_Chap06_conduite_ed01-2016
Kamera pro couvání se zobrazováním na vnitřním zpětném zrcátku
Kamera pro vizuální pomoc při couvání se
aktivuje automaticky při zařazení zpětného
chodu.
Funkce může být doplněna parkovacím
asistentem.Otevření výklopných dveří
zavazadlového prostoru nebo zadních
dveří (podle vybavení) může rušit
obraz.
Pokud jsou otevřeny zadní křídlové dveře,
berte v úvahu prostor, který zabírají.
Deformace obrázku je normální.
Kamera pro couvání v žádném případě
nemůže nahradit pozornost řidiče. Kontrolujte pravidelně čistotu optiky
k a m e r y.
Pravidelně kameru pro couvání čistěte
pomocí suchého měkkého hadříku.
Obrázek se promítá na vnitřním zpětném zrcátku.
Mytí vysokotlakou vodou (například:
znečištění blátem)
Při mytí vozidla nedávejte trysku blíže
než 30 cm od optiky kamery, jinak hrozí
riziko jejího poškození.
Modré linky obrysu představují šířku Vašeho
vozidla včetně zpětných zrcátek.
Červená čára představuje vzdálenost 30 cm
od zadního nárazníku a tenké modré linky
vzdálenost 1 m ( A) resp. 2 m ( B).
Řízení

259
Spacetourer-VP_cs_Chap06_conduite_ed01-2016
Výstraha na pokles tlakuReinicializace
Před reinicializací systému se
ujistěte, že je tlak ve všech čtyřech
pneumatikách přizpůsoben podmínkám
používání vozidla a v souladu s údaji
uvedenými na štítku s tlaky pneumatik.
Podávání výstrahy na pokles tlaku
bude spolehlivé, pouze pokud je
reinicializace provedena se správně
nastaveným tlakem ve všech čtyřech
pneumatikách.
Systém detekce poklesu tlaku Vás
neupozorní, pokud je tlak chybný
v
o

kamžiku reinicializace.
Při poklesu tlaku se nepřerušovaně
rozsvítí tato kontrolka, doprovázená
zvukovým signálem a podle výbavy
vozidla i zobrazením hlášení.
Po každé úpravě tlaku v jedné nebo více
pneumatikách a po výměně jednoho nebo více
kol je nutno systém reinicializovat.
F
O
kamžitě zpomalte, nehýbejte prudce
volantem a prudce nebrzděte.
F

Z

astavte, jakmile Vám to dopravní situace
umožní. F

V p

řípadě průrazu pneumatiky použijte
sadu pro dočasnou opravu pneumatiky
nebo náhradní kolo (podle výbavy),
nebo
F

p

okud máte k dispozici kompresor,
například ten, který je součástí sady pro
dočasnou opravu pneumatiky, zkontrolujte
za studena tlak ve všech čtyřech
pneumatikách,
nebo
F

p

okud kontrolu nelze hned provést, jeďte
opatrně sníženou rychlostí.
Pokles tlaku nezpůsobí nutně viditelnou
deformaci pneumatiky. Nespokojte se
pouze s vizuální kontrolou. Varování zůstává aktivní až do opětné
aktivace systému.
Požadavek na reinicializaci systému se provádí
se zapnutým klíčkem při stojícím vozidle.Nově uložené hodnoty tlaků jsou
systémem považovány za referenční
hodnoty.
6
Řízení

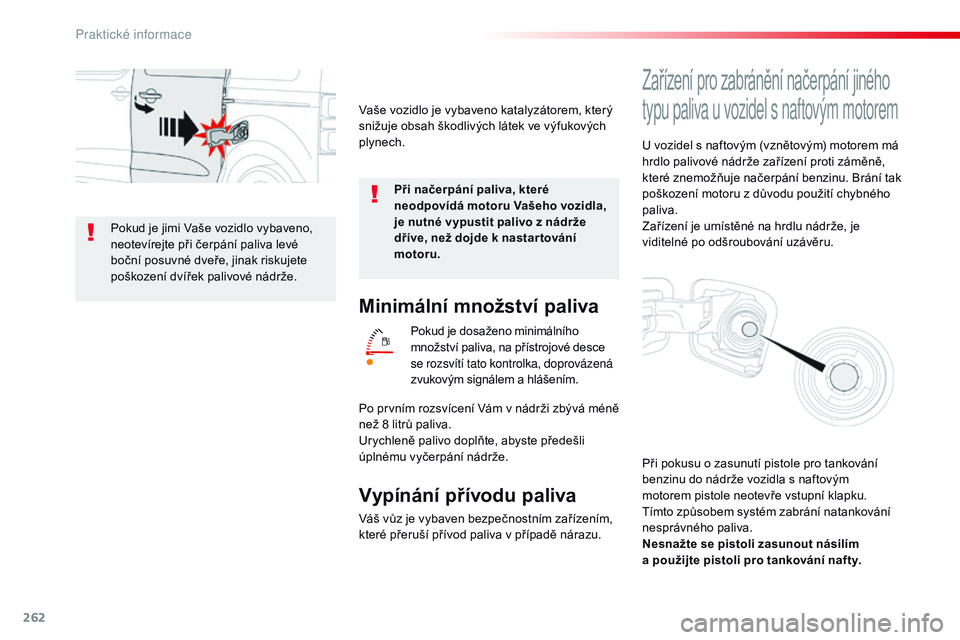

262
Spacetourer-VP_cs_Chap07_info-pratiques_ed01-2016
Minimální množství paliva
Pokud je dosaženo minimálního
množství paliva, na přístrojové desce
se rozsvítí tato kontrolka, doprovázená
zvukovým signálem a hlášením.
Vypínání přívodu paliva
Váš vůz je vybaven bezpečnostním zařízením,
které přeruší přívod paliva v případě nárazu. Po prvním rozsvícení Vám v nádrži zbývá méně
než 8 litrů paliva.
Urychleně palivo doplňte, abyste předešli
úplnému vyčerpání nádrže.Při načerpání paliva, které
neodpovídá motoru Vašeho vozidla,
je nutné vypustit palivo z nádrže
dříve, než dojde k nastar tování
motoru.
Vaše vozidlo je vybaveno katalyzátorem, který
snižuje obsah škodlivých látek ve výfukových
plynech.
Zařízení pro zabránění načerpání jiného
typu paliva u vozidel s naftovým motorem
U vozidel s naftovým (vznětovým) motorem má
hrdlo palivové nádrže zařízení proti záměně,
které znemožňuje načerpání benzinu. Brání tak
poškození motoru z důvodu použití chybného
paliva.
Zařízení je umístěné na hrdlu nádrže, je
viditelné po odšroubování uzávěru.
Při pokusu o zasunutí pistole pro tankování
benzinu do nádrže vozidla s naftovým
motorem pistole neotevře vstupní klapku.
Tímto způsobem systém zabrání natankování
nesprávného paliva.
Nesnažte se pistoli zasunout násilím
a použijte pistoli pro tankování nafty.
Pokud je jimi Vaše vozidlo vybaveno,
neotevírejte při čerpání paliva levé
boční posuvné dveře, jinak riskujete
poškození dvířek palivové nádrže.
Praktick

273
Spacetourer-VP_cs_Chap07_info-pratiques_ed01-2016
Kontrola množství náplní
Při práci pod kapotou motoru buďte velmi opatrní, protože některé části motoru mohou být velmi horké (nebezpečí popálení) a ventilátor se
může kdykoliv rozeběhnout (i při vypnutém zapalování).
Množství motorového oleje
Kontrola se provádí buď při zapnutí
zapalování prostřednictvím ukazatele
množství oleje na přístrojové desce,
pro vozidla vybavená elektrickou
měrkou, nebo ruční měrkou.Kontrola pomocí ruční měrky
Umístění ruční měrky je znázorněno na
příslušném schématu motorového prostoru.
F
U
chopte měrku za její barevně označený
konec a úplně ji vytáhněte.
F

O
sušte tyčku pomocí čistého hadru
nepouštějícího vlákna.
F

Z
asuňte měrku zpět na její místo až na
doraz a znovu ji vytáhněte, abyste se
podívali na olejovou stopu: hladina oleje se
musí nacházet mezi značkami A a B .
Pravidelně provádějte kontrolu výšky hladiny náplní v souladu s dokumentem Plán údržby od výrobce. V případě potřeby kapalinu doplňte, pokud není výslovně uvedeno jinak.
V případě velkého úbytku kapaliny nechte příslušný okruh prověřit v servisu sítě CITROËN nebo v jiném odborném servisu.
A = MA XI
Pro věrohodnost výsledku měření musí být
Vaše vozidlo odstaveno na vodorovném
podkladu, s motorem vypnutým po dobu
alespoň 30 minut.
Doplňování oleje mezi dvěma pravidelnými
prohlídkami (nebo výměnami oleje) je normální.
Společnost CITROËN doporučuje provádět
kontrolu oleje a případně jeho doplnění po
každých 5000 ujetých km. B = M
i

ni
P

okud zjistíte, že se hladina nachází nad
značkou A nebo pod značkou B, nestartujte
motor .
-

P

okud je překročeno množství MAXI (riziko
poškození motoru), obraťte se na servis
sítě CITROËN nebo na jiný odborný servis.
-

P

okud není dosaženo množství MINI , je
nutné motorový olej doplnit.
7
Praktick

275
Spacetourer-VP_cs_Chap07_info-pratiques_ed01-2016
Výměna kapaliny okruhu
Chladicí kapalina nevyžaduje výměnu.
Charakteristiky kapaliny
Kapalina musí odpovídat doporučením výrobce
vozidla.Kontrola i doplňování kapaliny musejí být
prováděny povinně při studeném motoru.
V případě nedostatečného množství
chladicí kapaliny hrozí vážné poškození
motoru vozidla.
Pokud je venkovní teplota zvýšená,
je doporučeno nechat motor běžet
alespoň 1 až 2 minuty po zastavení
vozidla, aby mohl vychladnout.
Zabraňte dlouhodobému styku upotřebeného
oleje a dalších provozních kapalin s kůží.
Tyto kapaliny jsou většinou zdraví škodlivé,

či přímo žíravé.
Nevylévejte upotřebený olej a kapaliny
do kanalizačního potrubí či na zem.
Využijte k tomu vyhrazené kontejnery
v servisní síti C
i

troën nebo
v odborném servisu.
Upotřebené kapaliny
Doplňování
Doplnění aditiva musí být nezbytně a rychle
provedeno v servisu sítě CITROËN nebo
v jiném odborném servisu.
Množství aditiva nafty
(naftový motor s filtrem
pevných částic)
Minimální hladina tohoto aditiva
je indikována rozsvícením této
kontrolky, doprovázené zvukovým
signálem a hlášením na displeji
přístrojové desky.
Charakteristiky kapaliny
Aby bylo čištění optimální a nedocházelo
k zamrzání, nesmí být pro doplňování nebo
výměnu této kapaliny používána voda.
Hladina kapaliny ostřikovače
skel a světlometů
U vozidel vybavených ostřikovači
světlometů je dosažení minimální
hladiny kapaliny indikováno
zvukovým signálem a hlášením na
displeji přístrojové desky.
Dolijte kapalinu při příštím zastavení
vozidla.
V zimě je doporučeno používat kapalinu na
bázi etanolu (lihu) nebo metanolu.
7
Praktick

276
Spacetourer-VP_cs_Chap07_info-pratiques_ed01-2016
Kontroly
Akumulátor 12 V
Akumulátor je bezúdržbového typu.
I tak je však třeba pravidelně
kontrolovat dotažení šroubových
svorek (u verzí bez rychlosvorek)
a čistotu připojovacích míst. Intervaly výměny těchto prvků
naleznete v dokumentu Plán údržby
od výrobce.
Vzduchový a pylový filtr
Olejový filtr vyměňujte při každé
výměně motorového oleje.
Intervaly výměny tohoto prvku
naleznete v dokumentu Plán údržby
od výrobce.
Olejový filtr
Filtr pevných částic (naftový motor)
Dočasné rozsvícení této kontrolky
a zobrazení hlášení na
multifunkčním displeji signalizují
počátek zanesení filtru pevných
částic.
Jakmile to dopravní situace umožní,
regenerujte filtr jízdou rychlostí alespoň
60 km/h, a to až do zhasnutí kontrolky.
Jestliže kontrolka nadále svítí, znamená
to nedostatečné množství aditiva do
n af t y.
Více informací o Kontrolách množství
náplní naleznete v příslušné kapitole.
U nového vozidla se mohou první
regenerace filtru projevit zápachem
„spáleniny“, což je normální.
Po delší jízdě vozidla velmi nízkou
rychlostí nebo chodu motoru na
volnoběh je možno ve výjimečných
případech při akceleraci zpozorovat
emise vodních par z výfuku. Nemají
vliv na chování vozidla ani na životní
prostředí.
Není-li výslovně uvedeno jinak, kontrolujte tyto prvky v souladu s pokyny v dokumentu Plán údržby
od výrobce a v závislosti na typu motoru Vašeho vozidla.
Případně svěř te provedení kontrol servisu sítě CITROËN nebo jinému odbornému servisu.
Více informací a doporučení pro opatření před
jakýmkoliv zásahem na Akumulátoru 12 V
naleznete v příslušné kapitole.
Vyžadují-li to podmínky v daném prostředí
(vysoká prašnost, ...) a provozní podmínky
vozidla ( jízdy po městě, ...), vyměňujte je
případně dvakrát častěji
.
Zanesený pylový filtr může způsobit
snížení účinnosti klimatizace a být příčinou
nepříjemných pachů.
Verze vozidel vybavené systémem
Stop & Start pracují s olověným
akumulátorem 12 V specifické
technologie a charakteristik.
Jeho výměna smí být prováděna pouze
v servisu sítě CITROËN nebo v jiném
odborném servisu.
Praktick

282
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016
Výstražný trojúhelník (uložení)
Ještě před vystoupením z vozidla za
účelem rozložení a umístění v ýstražného
trojúhelníku zapněte výstražná světla
a oblékněte si bezpečnostní vestu.
Tento bezpečnostní prvek výbavy je doplňkem
k rozsvícení výstražných světel.
Mít jej ve vozidle je povinné.
Umístění výstražného
trojúhelníku na vozovce
Řiďte se pokyny pro rozkládání/skládání
trojúhelníku, uvedenými v návodu pro použití
dodaném spolu s výrobkem. F

U
místěte výstražný trojúhelník za vozidlo,
respektujte přitom zákonné předpisy platné
v dané zemi.
Výstražný trojúhelník je nabízen jako
příslušenství vozidla. Obraťte se na
servis sítě CITROËN nebo na jiný
odborný servis.
Schránka na nářadí
Přístup
Schránka na nářadí se nachází pod předním
levým sedadlem.
Z bezpečnostních důvodů brání tyče
1
a
2 schránce vysunout se z jejího
uložení v případě, že není správně
zajištěna.
Porucha na cestě

287
Spacetourer-VP_cs_Chap08_En-cas-de-panne_ed01-2016
Postup opravy
1. Zalepení
F Zcela rozviňte bílou hadici G.
F V yšroubujte uzávěr z bílé hadice.
F

P
řipojte bílou hadici k ventilku opravované
pneumatiky. F
Z asuňte zástrčku kabelu kompresoru do
zásuvky 12 V ve vozidle.
F

N
astartujte motor a nechte ho běžet.
POZOR: Přípravek pro opravu
pneumatiky je v případě požití jedovatý
a dráždivý pro oči.
Uchovávejte přípravek mimo dosah
dětí.
Jestliže je v pneumatice zaražené
nějaké cizí tělísko, nechte jej na místě.
Nespouštějte kompresor před
připojením bílé hadice k ventilku
pneumatiky: přípravek pro opravu
pneumatiky by vystříkl ven.
F

V

ypněte zapalování.
F

O

točte volič A do
polohy
„

Oprava“.
F

O

věř te, že je spínač B přepnutý do
polohy


„ O “.
8
Porucha na cestě
