Page 184 of 774

182
Spacetourer-VP_sv_Chap05_securite_ed01-2016
(a) Universell bilbarnstol: bilbarnstol som kan monteras i alla bilar med säkerhetsbältet.
(b)
G
rupp 0: från födseln till 10 kg.
Barnvagnsinsatser och bilsängar får inte
monteras på frampassagerarens plats.
(c)
T
a reda på vilka lager som gäller i ditt land
innan du monterar bilbarnstolen på denna
plats.
(d)
N
är en bakåtvänd bilbarnstol monteras
på passagerarsätet fram, måste
frampassagerarens främre krockkudde
ovillkorligen kopplas ur. Annars riskerar
barnet att skadas allvarligt eller dödas när
krockkudden blåses upp.
N
är en framåtvänd bilbarnstol
monteras på passagerarsätet fram ska
frampassagerarens främre krockkudde
vara inkopplad.
(e)
G
ör så här om du vill installera bilbarnstol
i baksätet: Skjut fram sätena som befinner
sig framför och räta sedan upp deras
ryggstöd för att skapa tillräckligt med plats
för bilbarnstolen och barnets ben.
(f)
G
ör så här om du vill installera en bakåt-
eller framåtvänd bilbarnstol i baksätet:
Skjut tillbaka baksätet så långt det går, med
ryggstödet upprätt. Ta bort och lägg undan nackstödet
innan du monterar en bilbarnstol med
ryggstöd på ett passagerarsäte.
Sätt tillbaka nackstödet när
bilbarnstolen tagits bort.
U
P lats som är anpassad för installation
av en bilbarnstol som sätts fast med
säkerhetsbältet och som är typgodkänd för
bakåt- och/eller framåtvänd användning.
X
P
lats som inte är lämplig för installation av
en bilbarnstol i angiven viktgrupp
Säkerhet
Page 185 of 774

183
Spacetourer-VP_sv_Chap05_securite_ed01-2016
Isofix-fästen
En felaktig montering av en bilbarnstol
i bilen innebär risker för barnet i
händelse av en olycka.
Se tabellen för att ta reda på vilka möjligheter
som finns för montering av ISOFIX-barnstolar
i din bil. OBS: FÖR SVERIGE, KONTAKTA
D
i
n LOK ALA Å
tErF
Ö
rS
ÄLJA
rE F
Ö
r
M
ER INFORMATION.
Följ noggrant monteringsföreskrifterna
i monteringsanvisningen som medföljer
bilbarnstolen.
Din bil har typgodkänts enligt de senaste
bestämmelserna som gäller ISOFIX.
Om bilen har denna utrustning, är de
reglementsenliga ISOFIX-fästen utmärkta med
dekaler:
Det finns tre ringar för varje säte.
-
T
vå främre ringar A sitter mellan sätets
ryggstöd och sits, och har en märkning
ISOFIX,
-
E
n bakre ring B som sitter på ryggstödets
baksida, för barnstolar av typen Top Tether,
där den övre remmen fästs (beroende på
utrustning).
Anordningen Top Tether används för att
fästa den övre remmen på bilbarnstolar som
har denna utrustning. Vid en frontalkrock
begränsar denna anordning bilbarnstolens möjlighet att tippa framåt.
Fastsättningssystemet ISOFIX ger en pålitlig,
stadig och snabb montering av en bilbarnstol
i bilen.
Bilbarnstolarna
i
SO
F
iX
är utrustade med
låsanordningar som kan fästas vid de två
öglorna fram A .
Vissa bilbarnstolar har dessutom en övre rem
som skall fästas vid öglan bak B .
Så här sätter du fast bilbarnstolen i Top Tether-
fästet:
-
t
a bort och lägg undan nackstödet innan du
monterar bilbarnstolen på denna plats (sätt
tillbaka det igen när bilbarnstolen har tagits
bort),
-
f
ör bilbarnstolens rem bakom övre delen av
sätets ryggstöd och centrera den mellan
öppningarna i nackstödets stänger, -
s
ätt fast den övre remmens fäste i den
bakre öglan B,
-
s
pänn den övre remmen.
5
Säkerhet
Page 186 of 774

184
Spacetourer-VP_sv_Chap05_securite_ed01-2016
iSOFiX-bilbarnstolar som rekommenderas av CitrOë n
CITROËN erbjuder ett sortiment med typgodkända ISOFIX-bilbarnstolar till din bil.
Se även installationsanvisningen från barnstolens tillverkare för mer information om installation och borttagning.
"Baby P2C Mini" med ISOFIX-bas (storleksklasser: C, D, E)
Grupp 0+: från födseln till 13 kg
Installeras bakåtvänd med hjälp av ett
ISOFIX-underrede, som sätts fast i
ringarna
A .
U
nderredet har ett stödben som är ställbart i
höjdled och som ska stödja mot bilens golv.
Bilbarnstolen kan också sättas fast med
säkerhetsbältet.
I så fall är det bara själva stolen som
används och sätts fast med trepunktsbältet.
FAIR Bimbofix IS OFIX o ch IS OFIX- underrede
(storleksklass: C eller A )
Grupp 0+: från födseln och upp till 13 kg
Grupp 1: 9 –18 kg
Installeras bakåtvänd eller framåtvänd med
hjälp av ett
iSOF i
X-
underrede, som sätts fast
i ringarna A .
Underredet har ett stödben som ska stödja
mot bilens golv.
Det finns sex lutningslägen.
Bilbarnstolen kan även installeras
framåtvänd på platser som inte har
iSOF i
X-
f
ästen.
I så fall är det obligatoriskt att sätta fast
bilbarnstolen med trepunktsbältet.
Ställ in bilens framsäte så att barnets fötter
inte vidrör ryggstödet.
"RÖMER Baby- Safe Plus" med ISOFIX-underrede
(storleksklass: E)
Grupp 0+: från födseln till 13 kg
Installeras bakåtvänd med hjälp av ett
ISOFIX-underrede, som sätts fast i
ringarna
A .
U
nderredet har ett stödben som är ställbart i
höjdled och som ska stödja mot bilens golv.
Denna bilbarnstol kan också sättas fast
med ett säkerhetsbälte. I så fall är det bara
stommen som används och sätts fast med
trepunktsbältet.
Säkerhet
Page 187 of 774

185
Spacetourer-VP_sv_Chap05_securite_ed01-2016
"Baby P2C Midi" med ISOFIX-underrede (storleksklass: D, C, A, B, B1)
Grupp 1: från 9 till 18 kg
Installeras bakåtvänd med hjälp av ett
ISOFIX-underrede, som sätts fast i
ringarna
A .
U
nderredet har ett stödben som är ställbart i
höjdled och som ska stödja mot bilens golv.
Denna bilbarnstol kan även användas
framåtvänd.
Denna bilbarnstol kan inte sättas fast med
ett säkerhetsbälte.
Vi rekommenderar att du använder stolen
bakåtvänd upp till ca 3 års ålder. "RÖMER Duo Plus ISOFIX"
(storleksklass: B1)
Grupp 1: mellan 9 och 18 kg
Installeras enbart framåtvänt.
Sätts fast i ringarna A samt i ringen B som
kallas TOP TETHER, med hjälp av en övre
rem.
Det finns 3 lutningslägen: sittande, viloläge
och liggande.
Bilbarnstolen kan även installeras på platser
som inte har ISOFIX-fästen. I så fall är det
obligatoriskt att sätta fast bilbarnstolen med
trepunktsbältet. Ställ in bilens framsäte så att
barnets fötter inte vidrör ryggstödet.
5
Säkerhet
Page 188 of 774
186
Spacetourer-VP_sv_Chap05_securite_ed01-2016

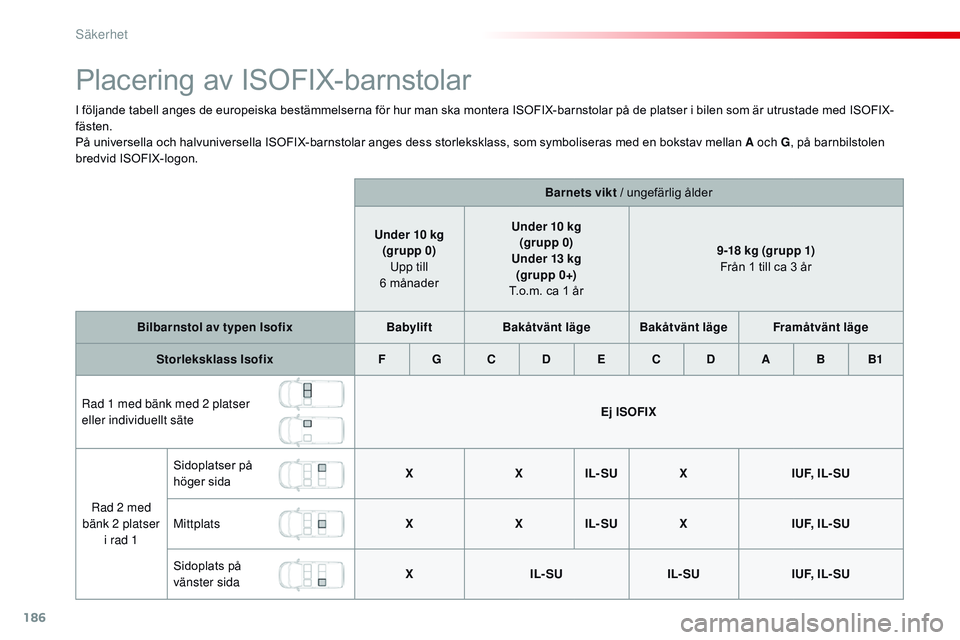

Placering av ISOFIX-barnstolar
I följande tabell anges de europeiska bestämmelserna för hur man ska montera ISOFIX-barnstolar på de platser i bilen som är utrustade med ISOFIX-
fästen.
På universella och halvuniversella ISOFIX-barnstolar anges dess storleksklass, som symboliseras med en bokstav mellan A och G, på barnbilstolen
bredvid ISOFIX-logon.
Barnets vikt / ungefärlig ålder
Under 10 kg (grupp 0)
Upp till
6
månaderUnder 10 kg
(grupp 0)
Under 13 kg
(gr upp 0+)
T.o.m. ca 1 år 9-18 kg (grupp 1)
Från 1 till ca 3 år
Bilbarnstol av typen Isofix BabyliftBakåtvänt läge Bakåtvänt läge Framåtvänt läge
Storleksklass Isofix F G C D E C D A B B1
ra
d 1 med bänk med 2 platser
eller individuellt säte Ej I
S
OFIX
r
a
d 2 med
bänk 2 platser i rad 1 Sidoplatser på
höger sida
X
XIL- SU X I U F, I L - S U
Mittplats XXIL- SU X I U F, I L - S U
Sidoplats på
vänster sida X
IL- SU IL- SUI U F, I L - S U
Säkerhet
Page 189 of 774
187
Spacetourer-VP_sv_Chap05_securite_ed01-2016

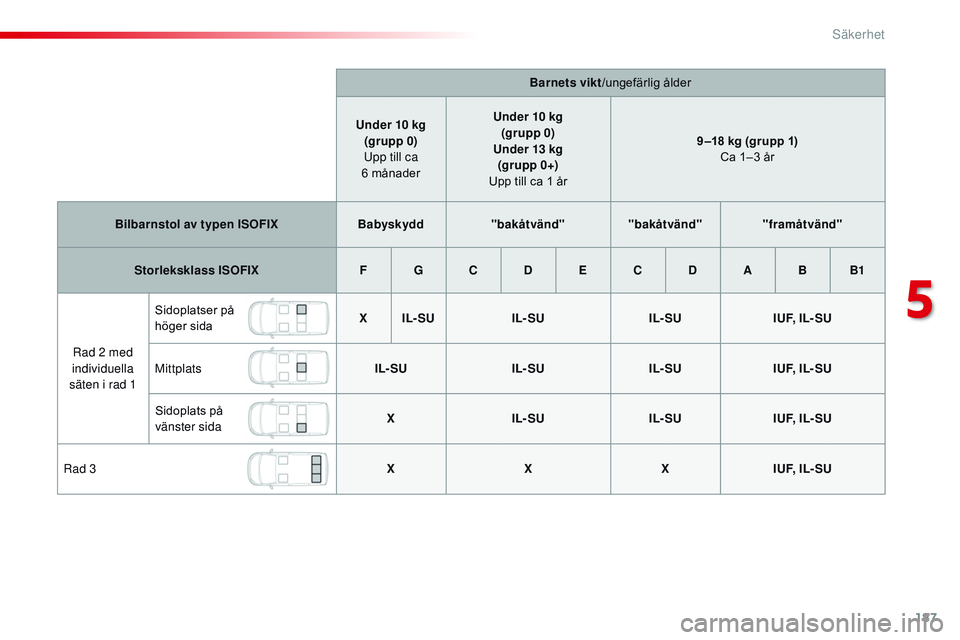

Barnets vikt/ungefärlig ålder
Under 10 kg (grupp 0)
Upp till ca
6
månader Under 10 kg
(grupp 0)
Under 13 kg (gr upp 0+)
Upp till ca 1 år 9 ‒18 kg (grupp 1)
Ca 1‒3 år
Bilbarnstol av typen I
S
OFIX
B
abyskydd "bakåtvänd" "bakåtvänd" "framåtvänd"
Storleksklass I
S
OFIX
F G C D E C D A B B1
ra
d 2 med
individuella
säten i rad 1 Sidoplatser på
höger sida
X
IL- SU IL- SU IL- SUI U F, I L - S U
Mittplats IL- SUIL- SUIL- SUI U F, I L - S U
Sidoplats på
vänster sida X
IL- SU IL- SUI U F, I L - S U
ra
d 3 XXXI U F, I L - S U
5
Säkerhet
Page 190 of 774
188
Spacetourer-VP_sv_Chap05_securite_ed01-2016

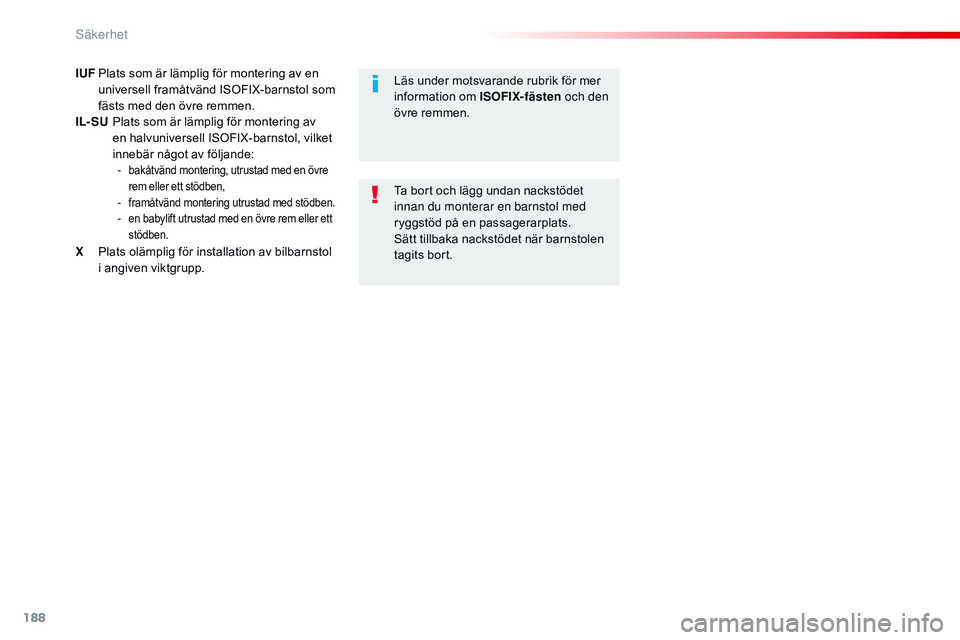

IUF Plats som är lämplig för montering av en universell framåtvänd ISOFIX-barnstol som
fästs med den övre remmen.
IL- SU
P
lats som är lämplig för montering av
en halvuniversell ISOFIX-barnstol, vilket
innebär något av följande: -
bakåtvänd montering, utrustad med en övre
rem eller ett stödben,
- framåtvänd montering utrustad med stödben.- en babylift utrustad med en övre rem eller ett stödben.
X Plats olämplig för installation av bilbarnstol i angiven viktgrupp. Ta bort och lägg undan nackstödet
innan du monterar en barnstol med
ryggstöd på en passagerarplats.
Sätt tillbaka nackstödet när barnstolen
tagits bort. Läs under motsvarande rubrik för mer
information om ISOFIX-fästen
och den
övre remmen.
Säkerhet
Page 191 of 774

189
Spacetourer-VP_sv_Chap05_securite_ed01-2016
BilbarnstolarInstallera en bälteskudde

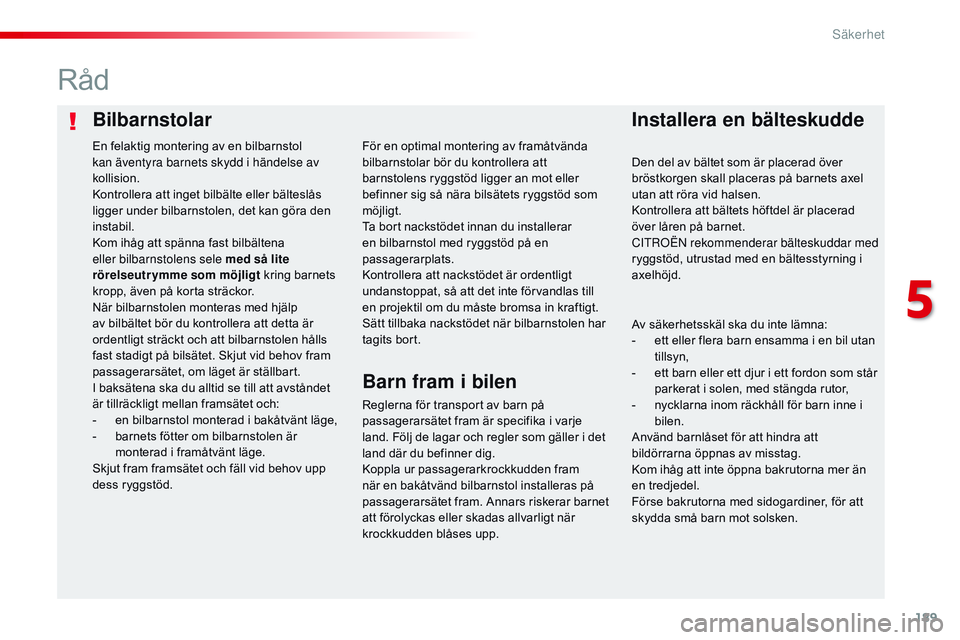

Råd
Reglerna för transport av barn på
passagerarsätet fram är specifika i varje
land. Följ de lagar och regler som gäller i det
land där du befinner dig.
Koppla ur passagerarkrockkudden fram
när en bakåtvänd bilbarnstol installeras på
passagerarsätet fram. Annars riskerar barnet
att förolyckas eller skadas allvarligt när
krockkudden blåses upp. För en optimal montering av framåtvända
bilbarnstolar bör du kontrollera att
barnstolens ryggstöd ligger an mot eller
befinner sig så nära bilsätets ryggstöd som
möjligt.
Ta bort nackstödet innan du installerar
en bilbarnstol med ryggstöd på en
passagerarplats.
Kontrollera att nackstödet är ordentligt
undanstoppat, så att det inte förvandlas till
en projektil om du måste bromsa in kraftigt.
Sätt tillbaka nackstödet när bilbarnstolen har
tagits bort.
En felaktig montering av en bilbarnstol
kan äventyra barnets skydd i händelse av
kollision.
Kontrollera att inget bilbälte eller bälteslås
ligger under bilbarnstolen, det kan göra den
instabil.
Kom ihåg att spänna fast bilbältena
eller bilbarnstolens sele med så lite
rörelseutrymme
som möjligt kring barnets
kropp, även på korta sträckor.
När bilbarnstolen monteras med hjälp
av bilbältet bör du kontrollera att detta är
ordentligt sträckt och att bilbarnstolen hålls
fast stadigt på bilsätet. Skjut vid behov fram
passagerarsätet, om läget är ställbart.
I baksätena ska du alltid se till att avståndet
är tillräckligt mellan framsätet och:
-
e
n bilbarnstol monterad i bakåtvänt läge,
-
b
arnets fötter om bilbarnstolen är
monterad i framåtvänt läge.
Skjut fram framsätet och fäll vid behov upp
dess ryggstöd.
Barn fram i bilen
Den del av bältet som är placerad över
bröstkorgen skall placeras på barnets axel
utan att röra vid halsen.
Kontrollera att bältets höftdel är placerad
över låren på barnet.
C
itr
Oë
n
r
ekommenderar bälteskuddar med
ryggstöd, utrustad med en bältesstyrning i
axelhöjd.
Av säkerhetsskäl ska du inte lämna:
-
e
tt eller flera barn ensamma i en bil utan
tillsyn,
-
e
tt barn eller ett djur i ett fordon som står
parkerat i solen, med stängda rutor,
-
n
ycklarna inom räckhåll för barn inne i
bilen.
Använd barnlåset för att hindra att
bildörrarna öppnas av misstag.
Kom ihåg att inte öppna bakrutorna mer än
en tredjedel.
Förse bakrutorna med sidogardiner, för att
skydda små barn mot solsken.
5
